Was ist Energieeffizienz in Heizsystemen?

Die Energieeffizienz in Heizsystemen beschreibt, wie gut ein Heizkessel den eingesetzten Brennstoff (wie Gas oder Öl) in nutzbare Wärme umwandelt. Je höher die Effizienz, desto weniger Energie geht über die Abgase verloren. Moderne Anlagen erreichen dies vor allem durch die Brennwerttechnik.

Wie funktioniert die Brennwerttechnik?

Die Brennwerttechnik kühlt die heißen Abgase gezielt ab, bevor sie durch den Schornstein entweichen. Dadurch kondensiert der im Abgas enthaltene Wasserdampf zu flüssigem Wasser. Bei diesem Vorgang wird zusätzliche, sogenannte latente Wärme freigesetzt, die wieder in den Heizkreislauf eingespeist wird.

Warum entsteht bei der Verbrennung überhaupt Wasserdampf?

Wenn kohlenstoffhaltige Brennstoffe wie Erdgas, Heizöl oder Holz verbrennen, reagieren sie mit dem Sauerstoff aus der Luft. Bei dieser chemischen Reaktion entstehen als Hauptprodukte immer Kohlenstoffdioxid und Wasser . Aufgrund der hohen Temperaturen in der Flamme liegt das Wasser zunächst als unsichtbarer Wasserdampf vor.

Energieeffizienz in Heizsystemen

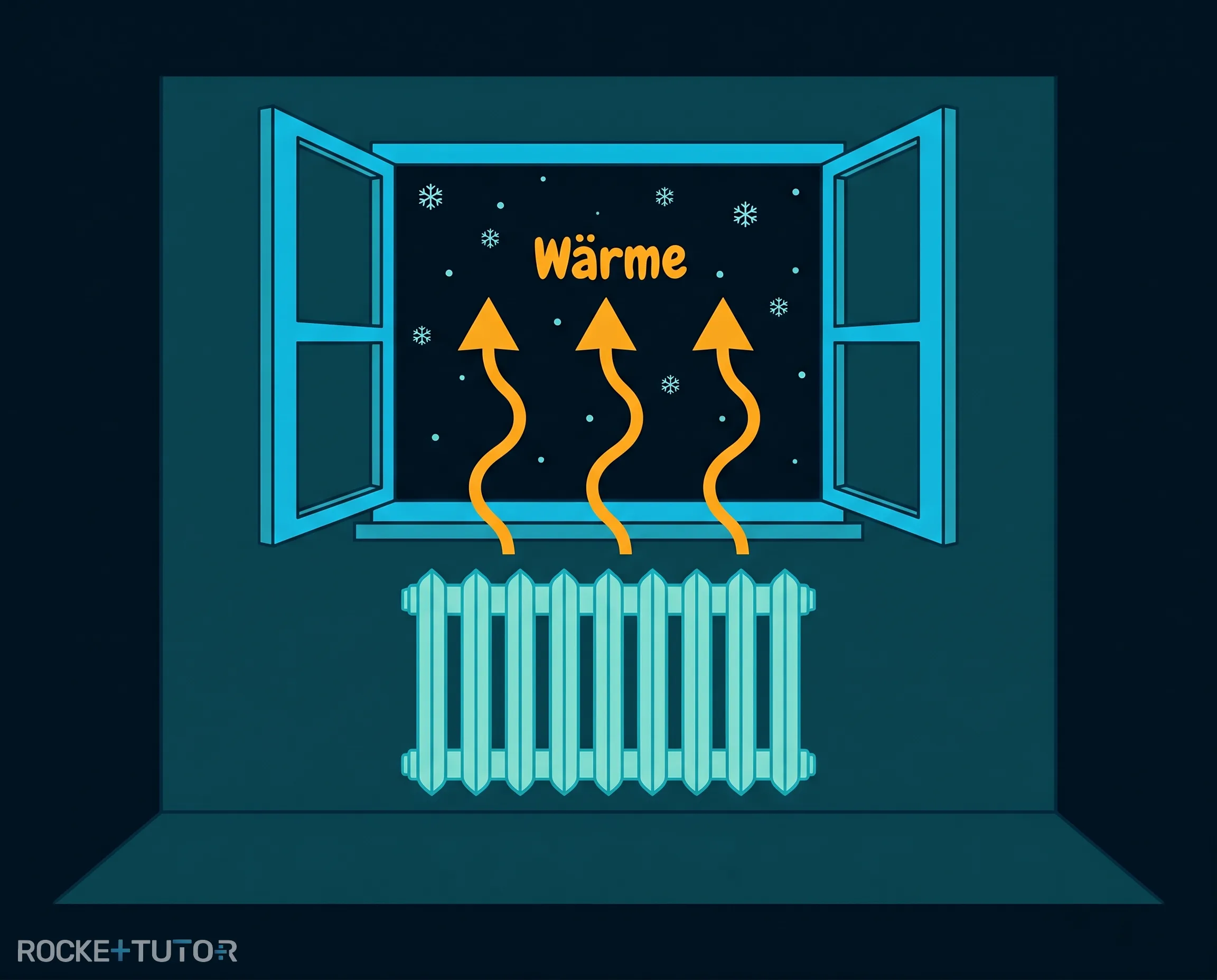

Stell dir vor, du heizt dein Zimmer im Winter, lässt aber gleichzeitig das Fenster weit offen. Das wäre reine Geldverschwendung, oder? Genau das passierte bei alten Heizungen: Ein großer Teil der wertvollen Wärme verschwand einfach ungenutzt durch den Schornstein nach draußen. Wenn wir über Energieeffizienz in Heizsystemen sprechen, geht es genau darum, solche Verluste zu vermeiden.

Heute können wir uns das nicht mehr leisten. In dieser Erklärung lernst du einen genialen Trick der modernen Technik kennen: die Brennwerttechnik. Du wirst verstehen, wie moderne Heizungen die Abgase regelrecht „ausquetschen“, um auch noch den letzten Rest Energie für dein Zuhause zurückzugewinnen und so die Energieeffizienz in Heizsystemen massiv zu steigern.

Vorwissen

Verbrennungsprodukte: Wenn wir kohlenstoffhaltige Brennstoffe (wie Erdgas, Öl oder Holz) verbrennen, entstehen immer Kohlenstoffdioxid ( $\text{CO}_2$ ) und Wasser ( $\text{H}_2\text{O}$ ).

Beispiel: Das Verbrennen von Erdgas am Herd erzeugt eine unsichtbare Wolke aus heißem Wasserdampf.
Kondensation: Der Phasenübergang von einem Gas zu einer Flüssigkeit.

Beispiel: Wenn heißer Wasserdampf beim Duschen auf den kalten Spiegel trifft, wird er flüssig. Dabei gibt der Dampf Wärme an den Spiegel ab.

Aufgabentyp 1: Brennwerttechnik verstehen

Um die Energieeffizienz in Heizsystemen zu verbessern, kommt die Brennwerttechnik zum Einsatz. Wenn wir Brennstoffe wie Erdgas, Heizöl oder Holzpellets verbrennen, entsteht eine heiße Flamme. Diese direkte Verbrennungswärme wird genutzt, um das Wasser für unsere Heizkörper zu erwärmen. Das ist der erste Schritt.

Bei dieser Verbrennung entsteht aber auch sehr viel heißer Wasserdampf, der sich mit den Abgasen vermischt. In alten Heizungen strömt dieser Dampf einfach ungenutzt durch den Schornstein nach draußen.

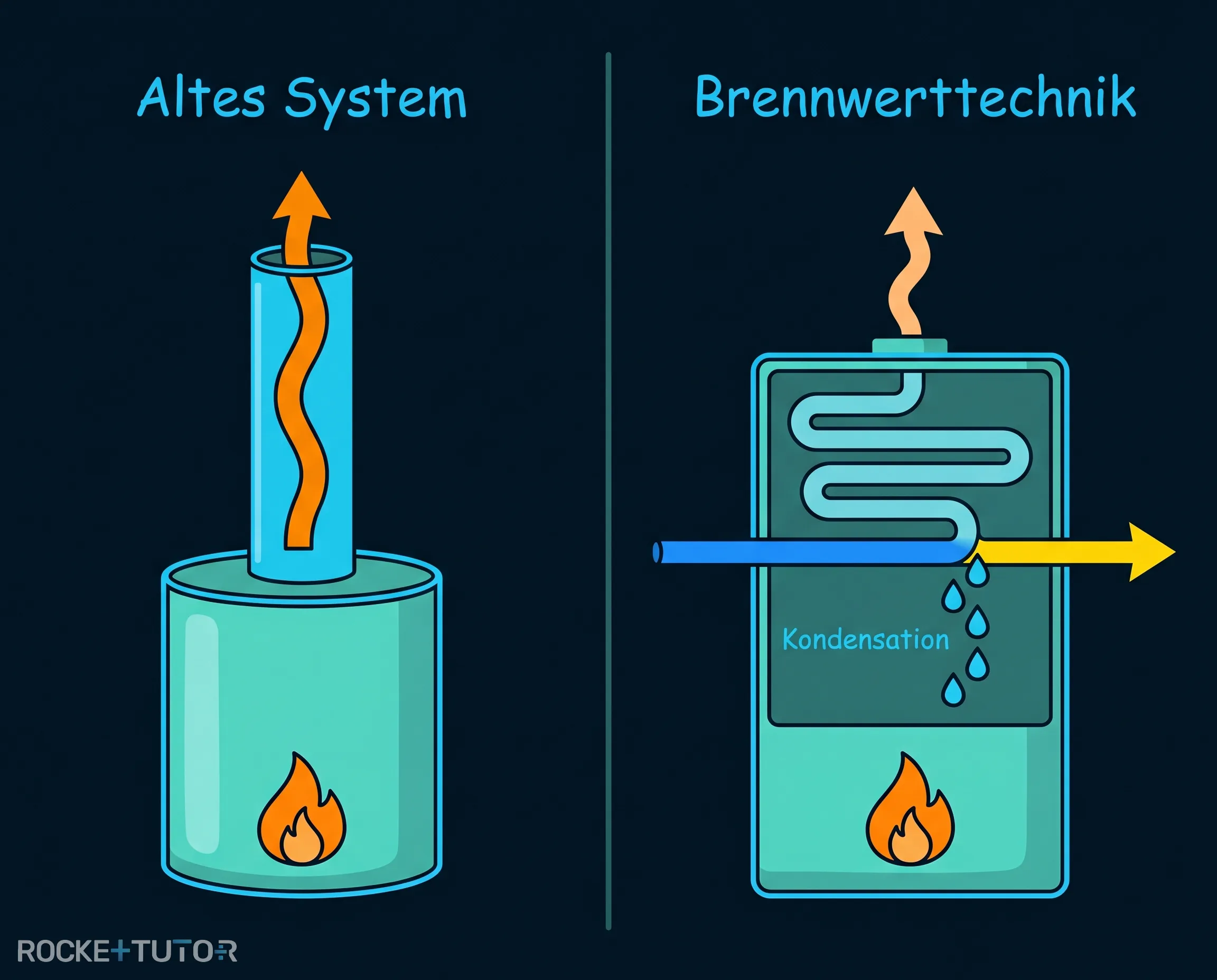

Moderne Heizungen nutzen die Brennwerttechnik, um diesen Verlust zu stoppen. Sie kühlen die heißen Abgase absichtlich ab, bevor sie das Haus verlassen. Wenn der Wasserdampf abkühlt, passiert etwas Wichtiges: Er kondensiert und wird zu flüssigem Wasser.

Warum ist das nützlich? Im Wasserdampf ist eine Art „versteckte“ Energie gespeichert (man nennt dies latente Wärme). Genau in dem Moment, in dem der Dampf zu flüssigem Wasser wird, wird diese versteckte Wärmeenergie freigesetzt. Der Brennwertkessel fängt diese zusätzliche Wärme auf und leitet sie ebenfalls in das Heizsystem. So wird aus der gleichen Menge Brennstoff deutlich mehr Heizenergie gewonnen.

Schritt-für-Schritt-Anleitung

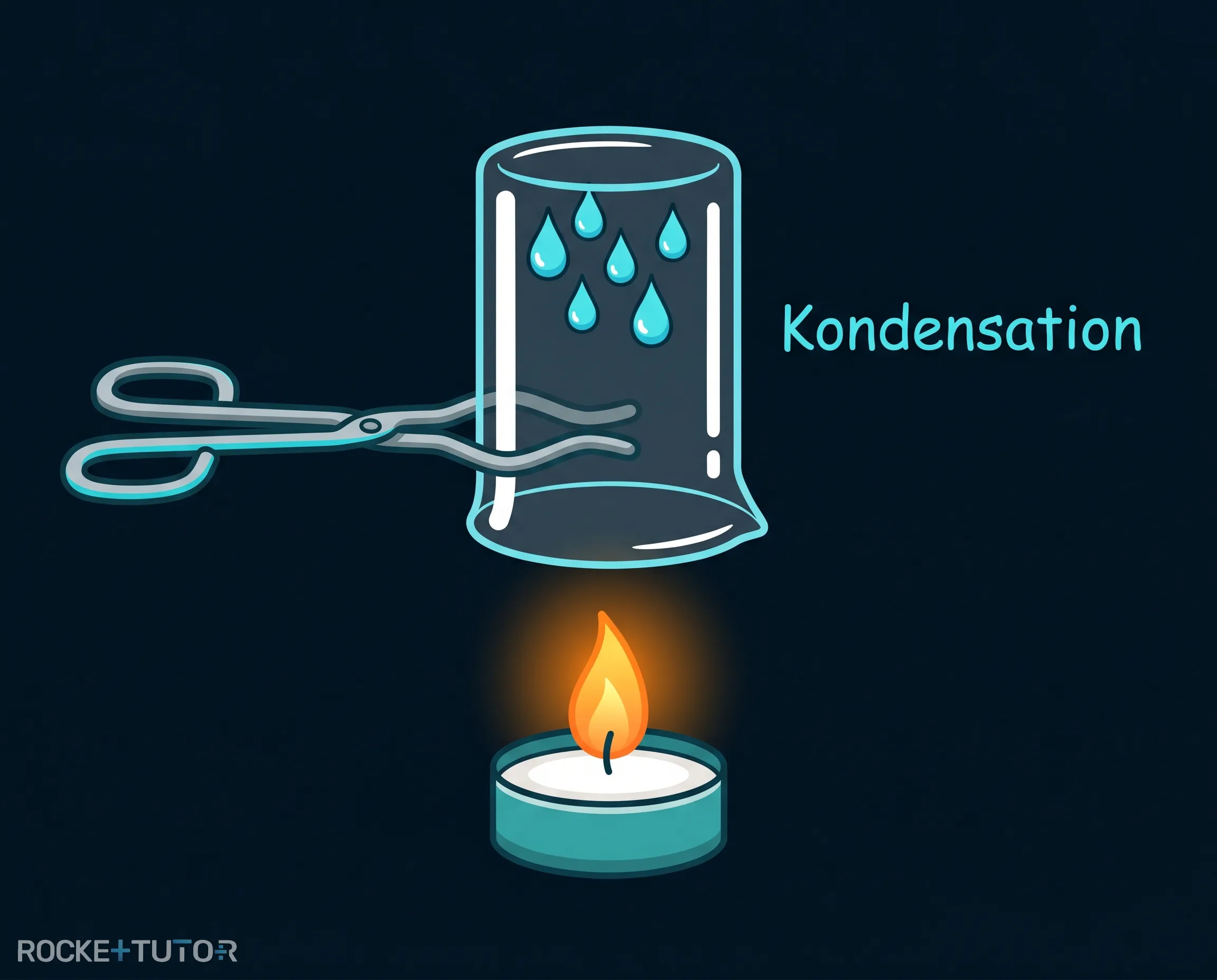

Das Prinzip der Brennwerttechnik lässt sich mit einem einfachen Versuch („Wasser aus der Flamme“) zeigen. So machst du den Wasserdampf, der bei einer Verbrennung entsteht und kondensiert, sichtbar:

Zünde ein Teelicht an und warte einen Moment, bis es ruhig brennt.
Greife ein sauberes, kaltes Becherglas mit einer Tiegelzange.
Halte das Becherglas mit der Öffnung nach unten für etwa 5 bis 10 Sekunden dicht über die Flamme (ohne die Flamme zu ersticken).

Das Innere des kalten Becherglases beschlägt sofort. Das Wachs der Kerze verbrennt und erzeugt dabei unsichtbaren Wasserdampf. Sobald dieser heiße Dampf auf das kalte Glas trifft, kühlt er ab und kondensiert zu flüssigem Wasser. Dabei gibt der Dampf Wärme an das Glas ab. Ein Brennwertkessel nutzt genau dieses Prinzip: Er kühlt die Abgase an kalten Rohren ab, um die Kondensationswärme für das Haus zu nutzen.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Ein altes Heizsystem wird durch einen modernen Gas-Brennwertkessel ersetzt. Erkläre anhand der ablaufenden physikalischen und chemischen Prozesse, warum der Gasverbrauch sinkt, obwohl das Haus auf die exakt gleiche Temperatur geheizt wird.

Fortschritt

3 / 3

Schritt 1
Die direkte Verbrennungswärme
Beide Systeme verbrennen Erdgas. Bei dieser chemischen Reaktion entsteht direkte Wärme, die das Heizwasser erwärmt. Zudem entstehen als Abgas Kohlenstoffdioxid und heißer Wasserdampf.
Schritt 2
Der Unterschied im Abgas
Das alte System bläst den heißen Wasserdampf ungenutzt durch den Schornstein. Der moderne Brennwertkessel kühlt die Abgase jedoch gezielt ab.
Schritt 3 · Ergebnis
Energiegewinn durch Kondensation
Durch das Abkühlen kondensiert der Wasserdampf zu flüssigem Wasser. Bei diesem Phasenübergang wird zusätzliche latente Wärme freigesetzt und in das Heizsystem eingespeist.

Ergebnis:

Weil das moderne System diese Extra-Energie aus dem Abgas nutzt, muss insgesamt weniger Gas verbrannt werden, um die gleiche Raumtemperatur zu erreichen.

Wichtige Erkenntnisse

Bei der Verbrennung von Gas, Öl oder Pellets entsteht immer Wasserdampf.
Brennwerttechnik kühlt die Abgase ab, bis der Wasserdampf kondensiert.
Die Kondensation setzt zusätzliche, „versteckte“ Wärmeenergie frei, die das Heizsystem nutzt, was Brennstoff und Geld spart.
