Chemische und elektrochemische Energiespeicherung einfach erklärt

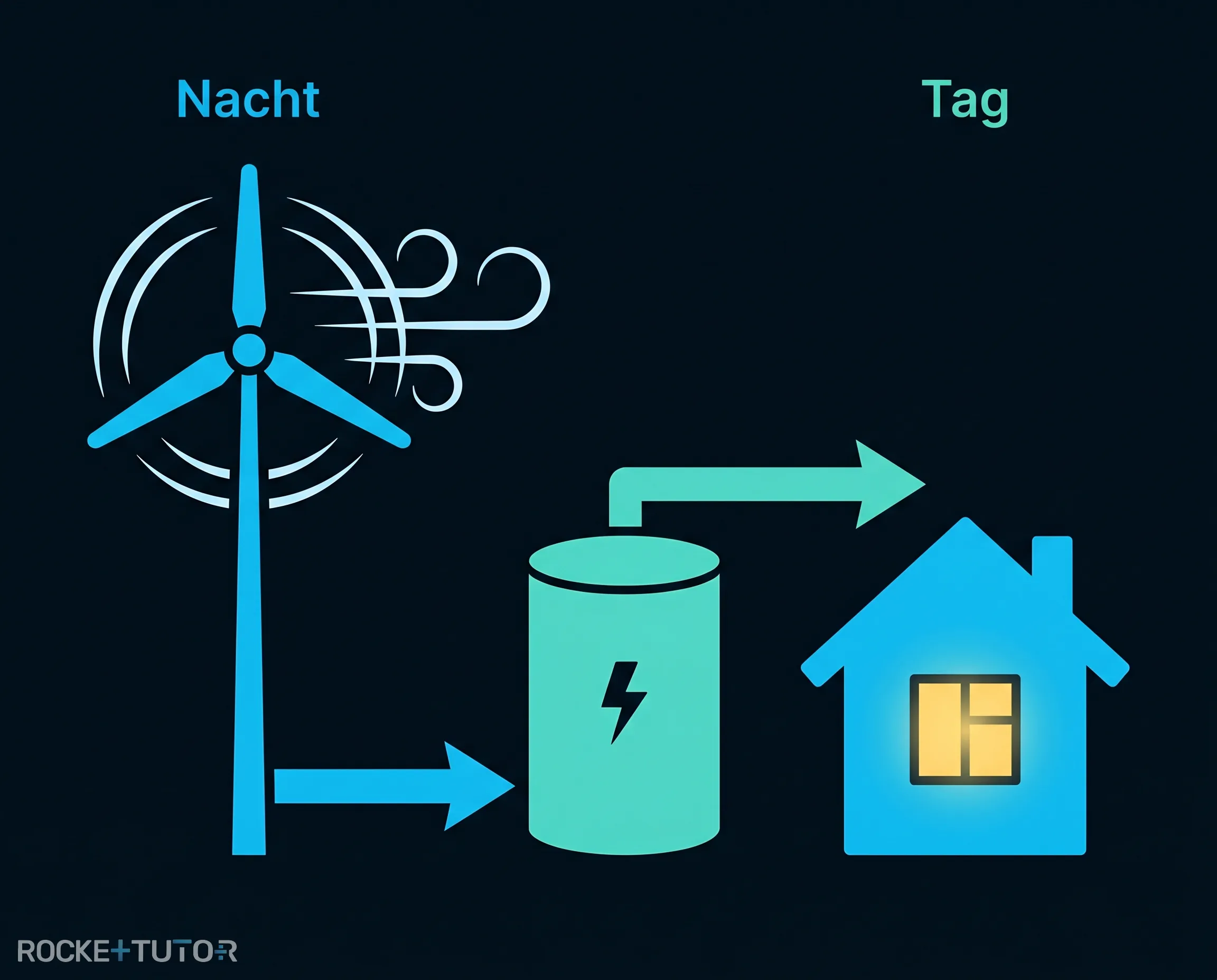

Du suchst nach einer Erklärung für chemische und elektrochemische Energiespeicherung? Stell dir vor, es ist eine stürmische Nacht. Die Windräder drehen sich auf Hochtouren und produzieren massenhaft Strom – aber alle schlafen und niemand braucht ihn. Am nächsten Tag ist es windstill und bewölkt, aber alle schalten ihre Fernseher und Computer ein. Wie können wir den Strom aus der Nacht für den Tag aufheben?

Genau hier kommt die chemische Energiespeicherung ins Spiel! Wir können Strom nicht einfach in eine Kiste packen, aber wir können ihn nutzen, um Gase oder Flüssigkeiten herzustellen, die die Energie in sich tragen. In diesem Artikel lernst du, wie wir aus Strom echtes Gas machen und wie riesige Tanks voller Flüssigkeit als gigantische Batterien funktionieren.

Vorwissen

• Elektrolyse: Elektrische Energie wird genutzt, um eine chemische Verbindung zu spalten.

  Beispiel: Wasser ($\text{H}_2\text{O}$) wird durch Strom in Wasserstoff und Sauerstoff zerlegt.

• Exotherme Reaktion: Eine chemische Reaktion, bei der Wärme an die Umgebung abgegeben wird.

  Beispiel: Das Verbrennen von Holz ist exotherm, weil dabei spürbar Wärme entsteht.

• Redoxreaktion: Eine Reaktion, bei der Elektronen von einem Stoff auf einen anderen übertragen werden.

  Beispiel: Beim Rosten gibt Eisen Elektronen an den Sauerstoff ab.

Aufgabentyp 1: Power-to-Gas und Redox-Flow-Systeme

Um die chemische und elektrochemische Energiespeicherung zu meistern, schauen wir uns die wichtigsten Konzepte an. Wenn Windräder überschüssigen Strom produzieren, nutzen wir diesen zuerst für die Elektrolyse. Dabei wird Wasser in Wasserstoff ($\text{H}_2$) und Sauerstoff gespalten. Die elektrische Energie ist nun als chemische Energie im Wasserstoff gespeichert.

Das Problem: Wasserstoff ist ein extrem leichtes Gas, das sehr schwer zu speichern und zu transportieren ist.

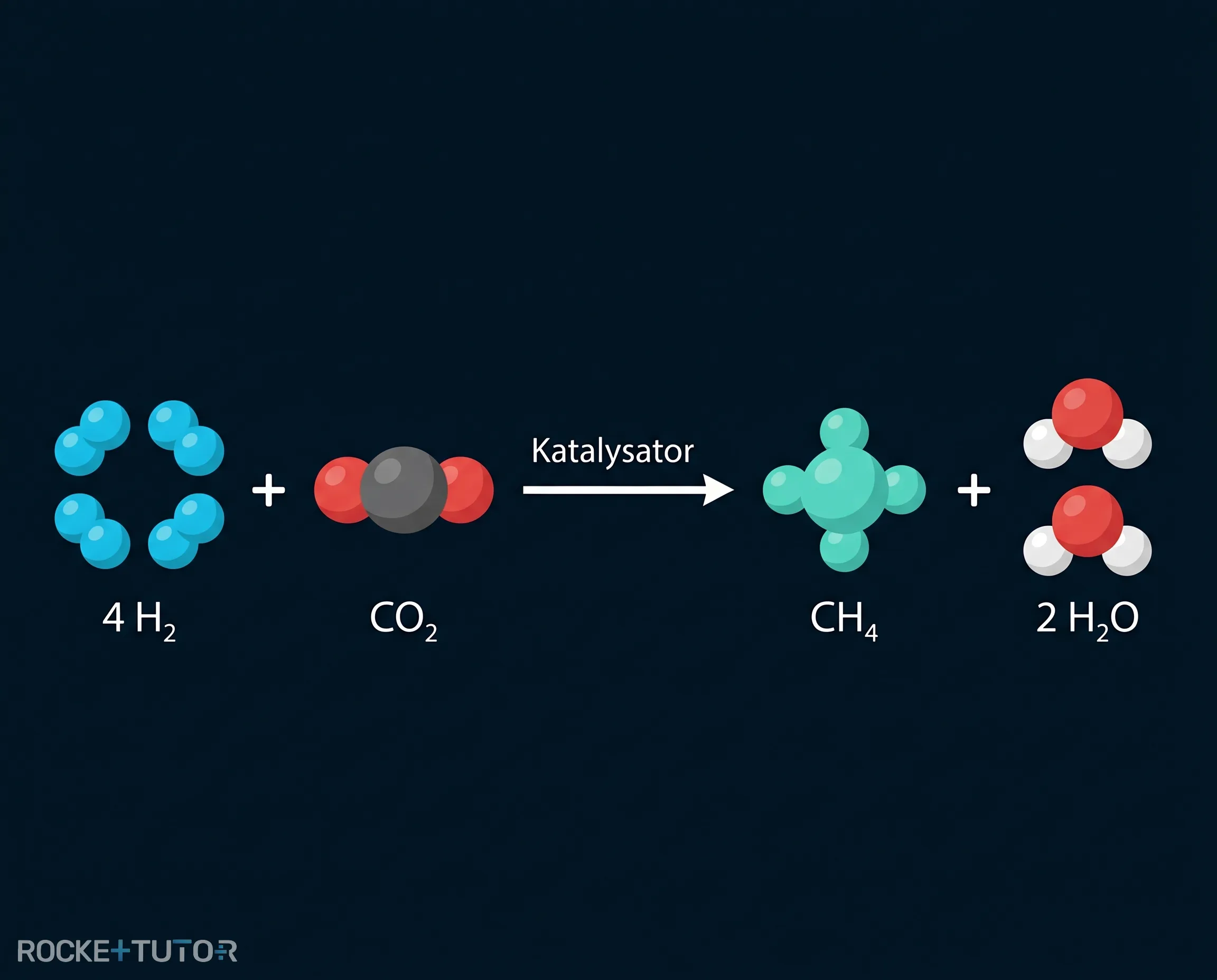

Die Lösung ist das Power-to-Gas Konzept. Wir wandeln die Energie in ein Gas um, das viel einfacher zu handhaben ist. Dafür nutzen wir den sogenannten Sabatier-Prozess (auch Methanisierung genannt). Hierbei reagiert der Wasserstoff mit Kohlenstoffdioxid ($\text{CO}_2$), um Methan ($\text{CH}_4$) zu erzeugen. Methan ist der Hauptbestandteil von normalem Erdgas!

Die chemische Gleichung für diesen Prozess lautet:

$4 \textcolor{#08BFFF}{\text{H}_2} + \text{CO}_2 \xrightarrow{\text{Katalysator}} \textcolor{#53E5D6}{\text{CH}_4} + 2 \text{H}_2\text{O}$

Diese Reaktion ist exotherm (sie gibt Wärme ab) und benötigt einen Katalysator (einen chemischen Helfer), damit sie schnell genug abläuft.

Eine ähnliche Variante ist Power-to-Liquid. Hierbei wird der Strom genutzt, um flüssige Kraftstoffe wie Methanol herzustellen. Flüssigkeiten lassen sich noch einfacher in normalen Tanks lagern als Gase.

Normale Batterien, wie sie in deinem Smartphone stecken, haben alle Chemikalien in einem kleinen, geschlossenen Gehäuse. Wenn die Chemikalien reagiert haben, ist die Batterie leer.

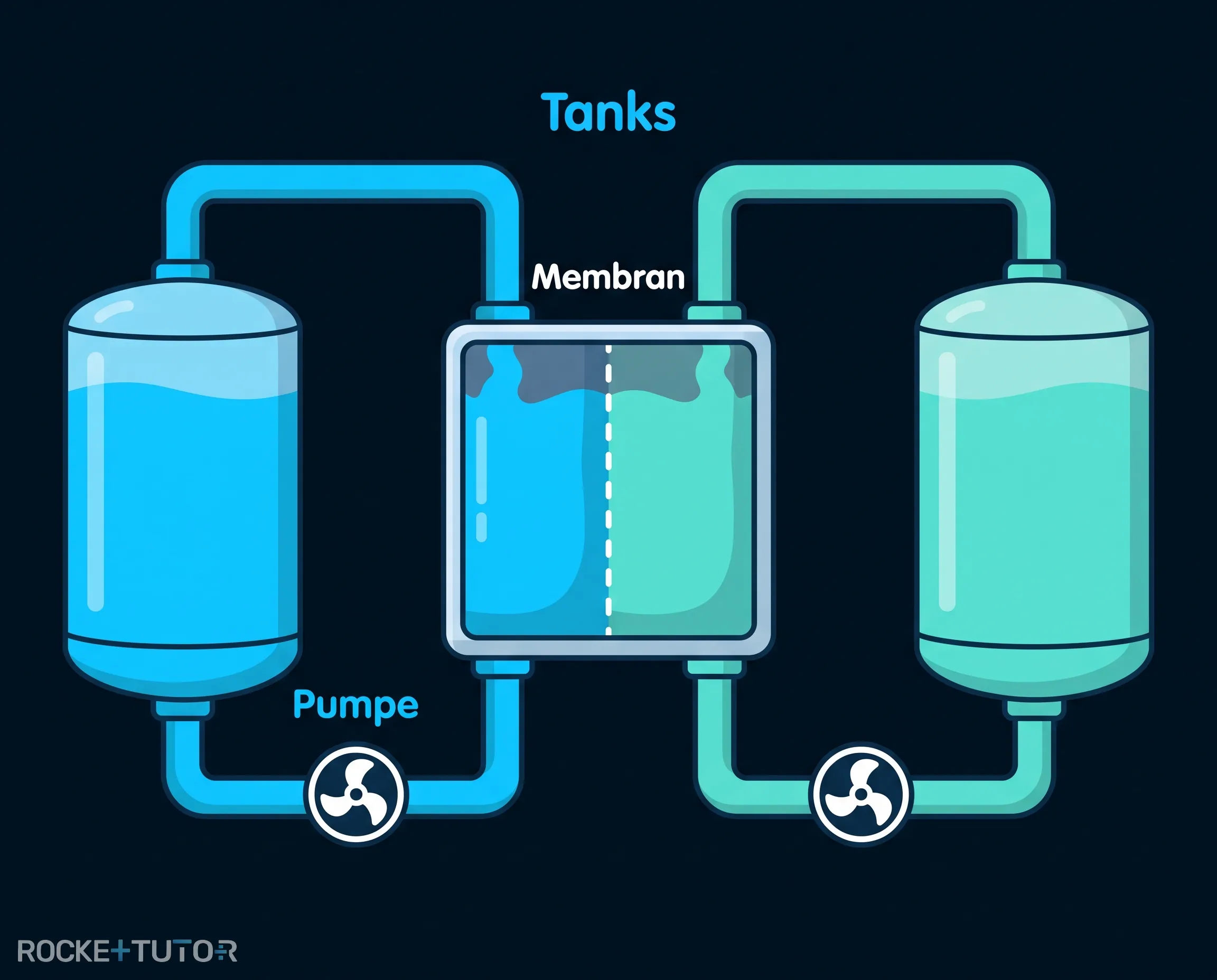

Ein Redox-Flow-System (oder Redox-Flow-Batterie) funktioniert völlig anders: Die Energie wird in flüssigen Elektrolyten gespeichert. Diese Flüssigkeiten befinden sich nicht in der Batterie selbst, sondern in großen, externen Tanks.

Wenn die Batterie geladen oder entladen werden soll, pumpen Pumpen die beiden Flüssigkeiten aus den Tanks in eine zentrale Reaktionskammer. Diese Kammer besteht aus zwei Halbzellen, die durch eine dünne Membran getrennt sind. Die Flüssigkeiten fließen an der Membran vorbei und tauschen dabei Elektronen aus (eine umkehrbare Redoxreaktion).

Der entscheidende Vorteil dieses Systems: Wenn du mehr Energie speichern möchtest (also eine höhere Speicherkapazität brauchst), musst du keine größere, teure Reaktionskammer bauen. Du schließt einfach größere externe Tanks an, in die mehr Flüssigkeit passt!

Schritt-für-Schritt-Anleitung

1. Formuliere die Elektrolyse: Spalte zuerst Wasser mit Hilfe von elektrischer Energie in Wasserstoff ($\text{H}_2$) und Sauerstoff.
2. Formuliere den Sabatier-Prozess: Lass den Wasserstoff mit Kohlenstoffdioxid ($\text{CO}_2$) reagieren, sodass Methan ($\text{CH}_4$) und Wasser entstehen. Denke an den Katalysator.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Power-to-Gas: Elektrische Energie wird genutzt, um Wasserstoff herzustellen, der dann im Sabatier-Prozess mit $\text{CO}_2$ zu Methan ($\text{CH}_4$) umgewandelt wird.
• Power-to-Liquid: Ähnlich wie Power-to-Gas, aber es werden flüssige Kraftstoffe (wie Methanol) erzeugt.
• Redox-Flow-Systeme: Speichern Energie in flüssigen Elektrolyten.
• Der große Vorteil: Die Speicherkapazität einer Redox-Flow-Batterie hängt nur von der Größe der externen Tanks ab.
