Brennstoffzelle einfach erklärt: Reaktionen & Thermodynamik

Stell dir vor, du fährst ein Auto, das völlig geräuschlos über die Straße gleitet und als einziges Abgas reines Wasser produziert. Keine giftigen Gase, kein CO2! Genau das macht eine Brennstoffzelle möglich. Sie ist wie eine kleine chemische Fabrik, die aus Gasen direkt Strom erzeugt. In diesem Artikel schauen wir uns die chemischen Reaktionen und die Thermodynamik der Brennstoffzelle genauer an. Du lernst, mit welchen chemischen Tricks die Gase zur Stromerzeugung gezwungen werden und wie du berechnen kannst, wie effizient diese faszinierende Technologie wirklich ist.

Vorwissen

• Oxidation und Reduktion:
  • Oxidation: Ein Stoff gibt Elektronen ab.
  • Reduktion: Ein Stoff nimmt Elektronen auf.
  • Beispiel: Natrium gibt ein Elektron ab: $\text{Na} \longrightarrow \text{Na}^+ + e^-$
• Enthalpie und Gibbs-Energie:
  • Reaktionsenthalpie ($\Delta_r H$): Die gesamte Energie, die bei einer Reaktion als Wärme frei wird.
  • Freie Enthalpie ($\Delta_r G$): Der Teil dieser Energie, der tatsächlich als nutzbare Arbeit (z. B. Strom) zur Verfügung steht.

Aufgabentyp 1: Heterogene Katalyse und Redoxreaktionen

In einer Brennstoffzelle reagieren Gase an einem festen Metall. Das nennt man heterogene Katalyse. „Heterogen“ bedeutet, dass die Stoffe in unterschiedlichen Zuständen vorliegen (hier: festes Platin und gasförmiger Wasserstoff).

Der Prozess an der Anode (Minuspol) verläuft in zwei Schritten:

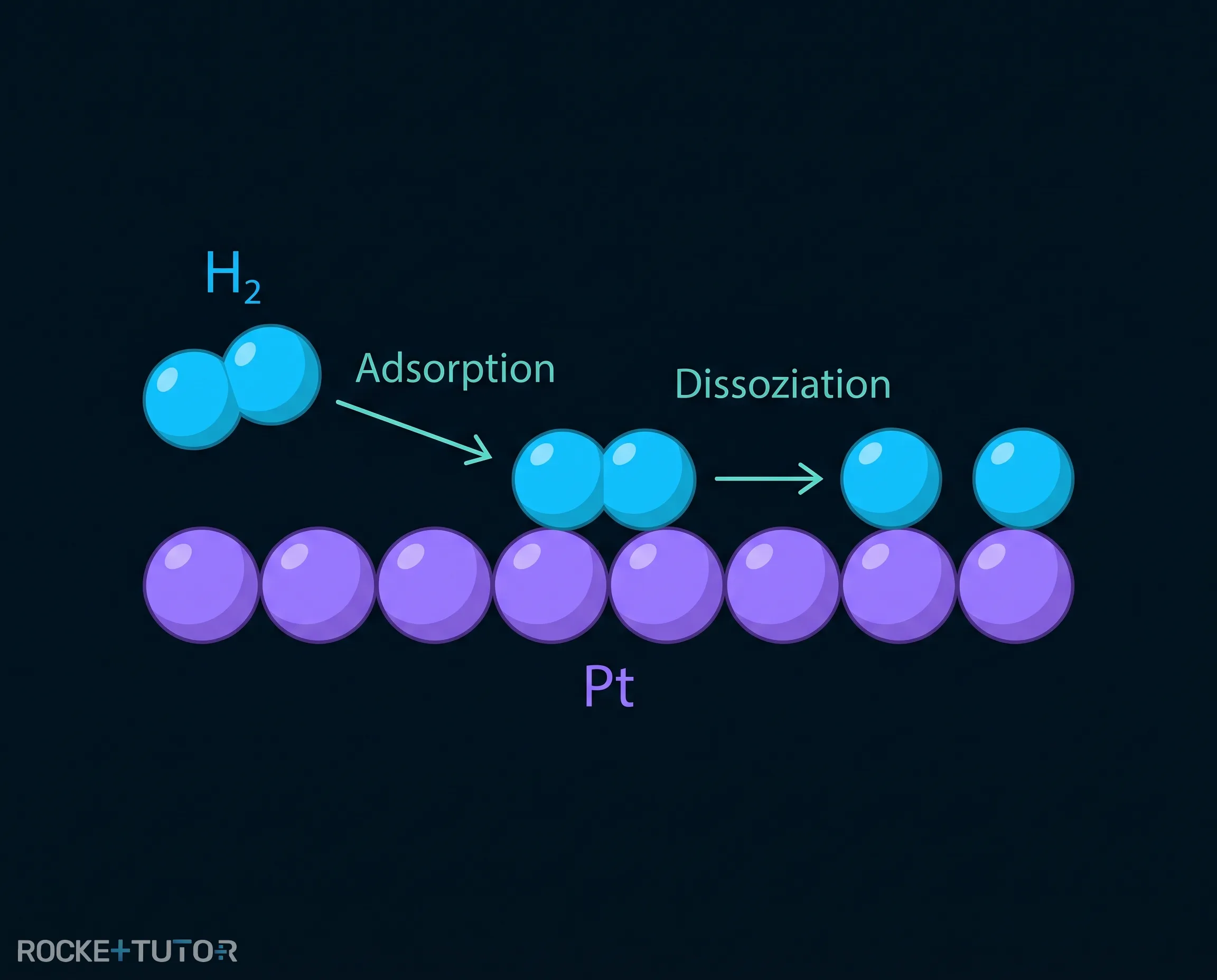

1. Adsorption und Dissoziation: Die gasförmigen Wasserstoffmoleküle ($\textcolor{#08BFFF}{\text{H}_2}$) treffen auf das feste Platin ($\textcolor{#9570FF}{\text{Pt}}$). Sie docken an der Oberfläche an (Adsorption) und spalten sich in einzelne Atome (Dissoziation).

$2 \textcolor{#9570FF}{\text{ Pt(s)}} + \textcolor{#08BFFF}{\text{H}_2}\text{(g)} \longrightarrow 2 \textcolor{#9570FF}{\text{ Pt-}}\textcolor{#08BFFF}{\text{H}}_{\text{ads}}$

2. Oxidation: Jedes Wasserstoffatom gibt ein Elektron ($\textcolor{#53E5D6}{e^-}$) ab. Es entsteht ein positiv geladenes Proton ($\textcolor{#08BFFF}{\text{H}^+}$), das durch die Membran wandert.

$\textcolor{#9570FF}{\text{Pt-}}\textcolor{#08BFFF}{\text{H}}_{\text{ads}} \longrightarrow \textcolor{#9570FF}{\text{Pt(s)}} + \textcolor{#08BFFF}{\text{H}^+} + \textcolor{#53E5D6}{e^-}$

Zusammengefasst lautet die Oxidation an der Anode:

$\textcolor{#08BFFF}{\text{H}_2} \longrightarrow 2 \textcolor{#08BFFF}{\text{H}^+} + 2 \textcolor{#53E5D6}{e^-}$

An der Kathode (Pluspol) findet die Reduktion statt. Sauerstoffmoleküle ($\textcolor{#FF7D57}{\text{O}_2}$) nehmen die Elektronen auf und reagieren mit den Protonen zu Wasser:

$\textcolor{#FF7D57}{\text{O}_2} + 4 \textcolor{#53E5D6}{e^-} + 4 \textcolor{#08BFFF}{\text{H}^+} \longrightarrow 2 \textcolor{#08BFFF}{\text{H}_2}\textcolor{#FF7D57}{\text{O}}$

Aufgabentyp 2: Energieeffizienz und Thermodynamik der Brennstoffzelle

Eine Brennstoffzelle wandelt chemische Energie in elektrische Energie um. Aber wie gut macht sie das? Das beschreibt der Energiewirkungsgrad ($\eta_{\text{Energie}}$).

In einer perfekten, „idealen“ Brennstoffzelle entspricht die nutzbare elektrische Arbeit genau der freien Reaktionsenthalpie (Gibbs-Energie, $\Delta_r G^\circ$). Die gesamte theoretisch verfügbare Energie aus der Verbrennung ist die Reaktionsenthalpie ($\Delta_r H^\circ$). Der ideale Wirkungsgrad berechnet sich so:

$\eta_{\text{Energie(ideal)}} = \frac{\Delta_r G^\circ}{\Delta_r H^\circ}$

$= \frac{-474 \text{ kJ}}{-572 \text{ kJ}}$

$\approx 0{,}83 = 83\,\%$

In der Realität gibt es jedoch Verluste (z. B. durch Wärme). Der praktische Wirkungsgrad vergleicht die tatsächlich erzeugte elektrische Arbeit ($W_{el}$) mit der theoretischen Reaktionswärme ($Q_{r,p}$):

$\eta_{\text{Energie}} = \frac{W_{el}}{Q_{r,p}}$

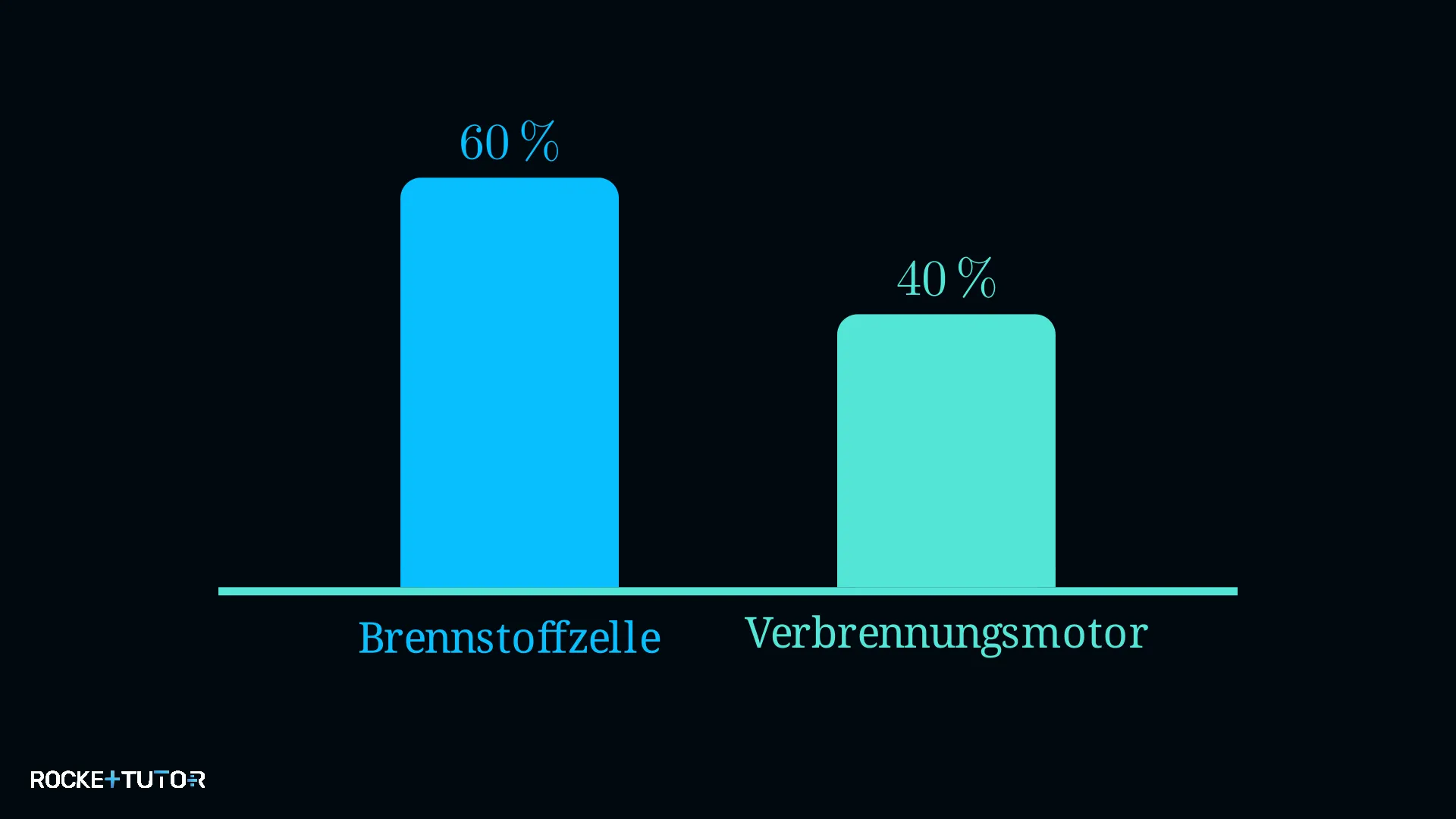

Praktische Brennstoffzellen erreichen etwa $60\,\%$. Das ist viel besser als ein normaler Automotor, der maximal $40\,\%$ erreicht!

Um die elektrische Arbeit ($W_{el}$) und Leistung ($P_{el}$) im Betrieb zu berechnen, nutzen wir diese Formeln:

• Elektrische Leistung: $P_{el} = U \cdot I$ (Spannung mal Stromstärke. Einheit: Watt, $\text{W}$)
• Elektrische Arbeit: $W_{el} = U \cdot I \cdot t$ (Leistung mal Zeit. Einheit: Joule, $\text{J}$)

Schritt-für-Schritt-Anleitung

1. Elektrische Leistung berechnen: Nutze die Formel $P_{el} = U \cdot I$, um die Leistung in Watt ($\text{W}$) zu bestimmen.
2. Elektrische Arbeit berechnen: Multipliziere die Leistung mit der Zeit in Sekunden: $W_{el} = P_{el} \cdot t$. Das Ergebnis ist die Arbeit in Joule ($\text{J}$).
3. Wirkungsgrad berechnen: Teile die elektrische Arbeit durch die theoretische Reaktionswärme: $\eta_{\text{Energie}} = \frac{W_{el}}{Q_{r,p}}$. Multipliziere das Ergebnis mit $100$, um den Prozentwert zu erhalten.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

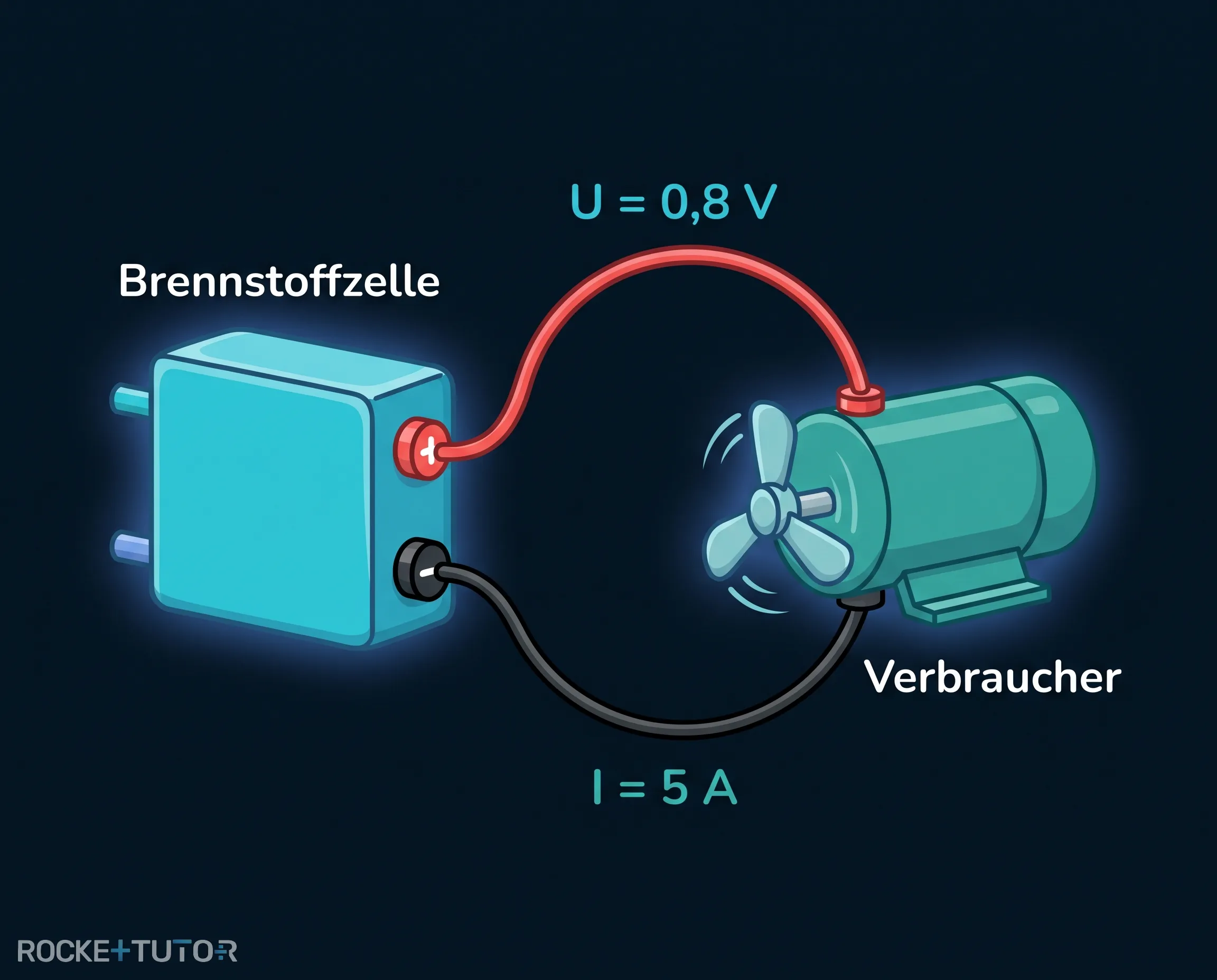

Eine PEM-Brennstoffzelle liefert eine Spannung von $0{,}8 \text{ V}$ und einen Strom von $5 \text{ A}$ für eine Dauer von $10 \text{ s}$. Die theoretische Reaktionswärme ($Q_{r,p}$) für die umgesetzte Stoffmenge beträgt $66{,}6 \text{ J}$. Berechne die elektrische Arbeit und den praktischen Wirkungsgrad.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Elektrische Leistung berechnen

   Wir setzen die gegebenen Werte in die Formel ein:

   $P_{el} = 0{,}8 \text{ V} \cdot 5 \text{ A}$

   $= 4 \text{ W}$

2. 2
   Schritt 2
   Elektrische Arbeit berechnen

   Wir multiplizieren die Leistung mit der Zeit:

   $W_{el} = 4 \text{ W} \cdot 10 \text{ s}$

   $= 40 \text{ J}$

3. 3
   Schritt 3 · Ergebnis
   Wirkungsgrad berechnen

   Wir teilen die berechnete Arbeit durch die theoretische Reaktionswärme:

   $\eta_{\text{Energie}} = \frac{40 \text{ J}}{66{,}6 \text{ J}}$

   $\approx 0{,}60$

Ergebnis:

Der praktische Wirkungsgrad beträgt $60\,\%$. Das Ergebnis ist physikalisch sinnvoll, da praktische Brennstoffzellen typischerweise genau in diesem Bereich liegen.

---

Wichtige Erkenntnisse

• Heterogene Katalyse: Gasförmiger Wasserstoff und Sauerstoff reagieren an einem festen Platin-Katalysator.
• Anode (Oxidation): Wasserstoff wird zu Protonen ($\text{H}^+$) oxidiert und gibt Elektronen ab.
• Kathode (Reduktion): Sauerstoff nimmt Elektronen auf und reagiert mit Protonen zu Wasser.
• Wirkungsgrad: Eine ideale Brennstoffzelle erreicht ca. $83\,\%$, eine praktische ca. $60\,\%$.
• Formeln: Die elektrische Arbeit berechnet sich mit $W_{el} = U \cdot I \cdot t$.
