Wellenmechanik und Superposition einfach erklärt: Grundlagen

Stell dir vor, du stehst auf einem Musikfestival direkt vor den riesigen Lautsprechern. Du spürst den Bass im Magen, hörst die Melodie und gleichzeitig empfängt dein Smartphone ein Video von deinen Freunden.

All diese Dinge – der dröhnende Schall und das unsichtbare Handysignal – sind Wellen! In dieser Lektion zum Thema Wellenmechanik und Superposition lernen wir, wie wir diese unsichtbaren Wellen auf Bildschirmen sichtbar machen, wie wir ihre wichtigsten Eigenschaften berechnen und was passiert, wenn mehrere Wellen aufeinandertreffen.

Vorwissen

• Die Wellengleichung: Verbindet die Ausbreitungsgeschwindigkeit ($c$), die Wellenlänge ($\lambda$) und die Frequenz ($f$). Formel: $c = \lambda \cdot f$ Beispiel: Eine Wasserwelle mit $2 \text{ m}$ Wellenlänge und $3 \text{ Hz}$ Frequenz hat eine Geschwindigkeit von $6 \text{ m/s}$.
• Periodendauer ($T$): Die Zeit, die eine Welle für eine komplette Schwingung benötigt. Sie ist der Kehrwert der Frequenz. Formel: $T = \frac{1}{f}$ Beispiel: Ein Pendel, das $2$ Mal pro Sekunde schwingt ($2 \text{ Hz}$), braucht $0.5 \text{ s}$ für eine Schwingung.

Aufgabentyp 1: Wellenparameter und Oszillogramme

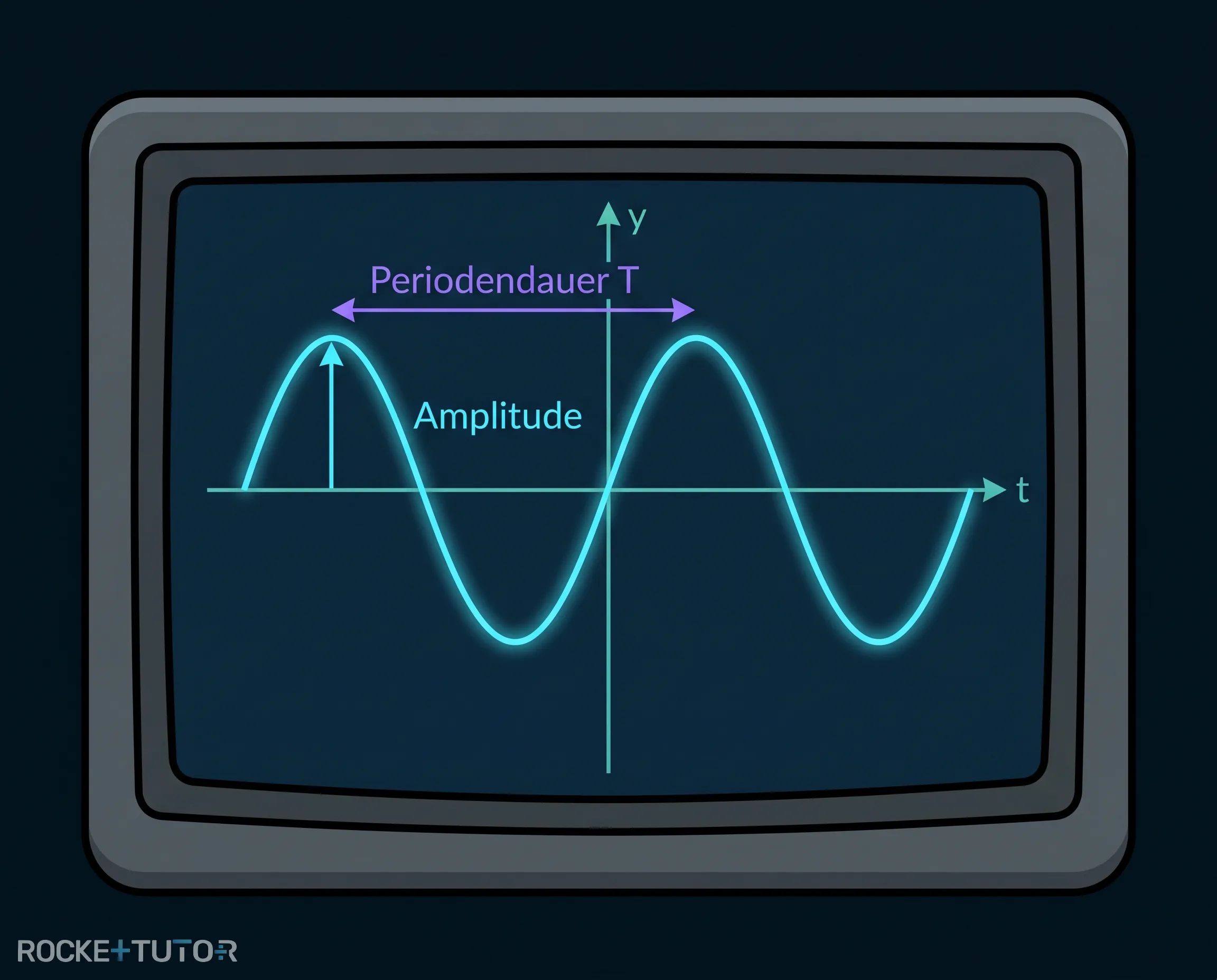

Ein Oszilloskop ist ein Gerät, das unsichtbare Wellen (wie Schall) als Graphen auf einem Bildschirm zeichnet. So können wir sie analysieren.

Die vertikale Achse (y-Achse) zeigt die Auslenkung. Der höchste Punkt der Welle ist die Amplitude. Bei einer Schallwelle bedeutet eine höhere Amplitude einen lauteren Ton.

Die horizontale Achse (x-Achse) zeigt die Zeit. Der Abstand zwischen zwei Wellenbergen ist die Periodendauer (die Zeit für eine Schwingung).

Wenn ein Ton höher wird (die Frequenz steigt), passen mehr Schwingungen in die gleiche Zeit. Die Wellenberge rücken auf dem Bildschirm näher zusammen. Wenn der Ton leiser wird, schrumpft die Welle in der Höhe.

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Notiere dir die Frequenz ($f$) und die Ausbreitungsgeschwindigkeit ($c$).
2. Periodendauer berechnen: Nutze die Formel $T = \frac{1}{f}$, um die Zeit für eine Schwingung zu finden.
3. Wellenlänge berechnen: Stelle die Wellengleichung um zu $\lambda = \frac{c}{f}$ und setze deine Werte ein.

Durchgerechnete Beispiele

Aufgabentyp 2: Stehende Wellen und Resonanz

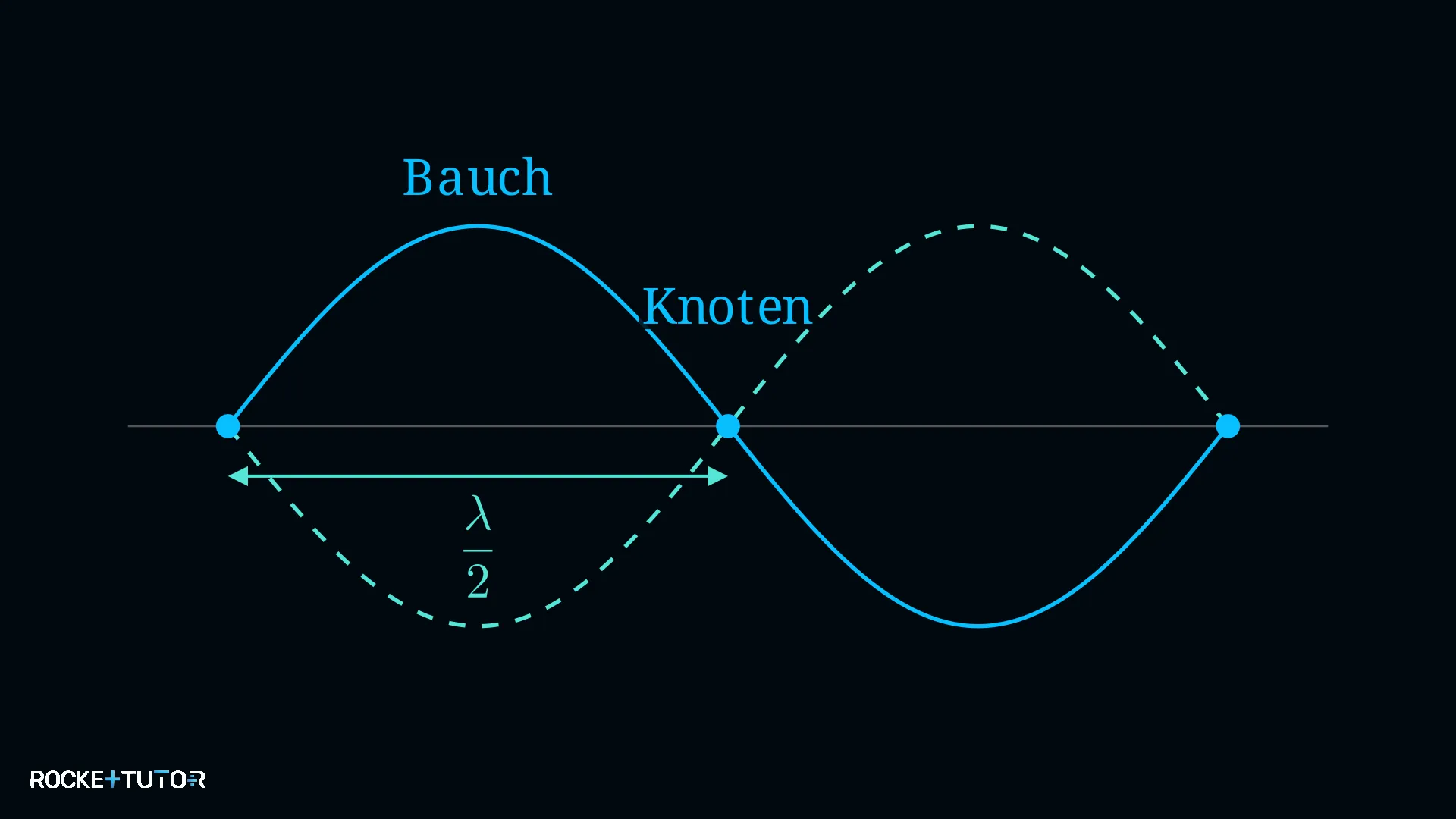

Wenn eine Welle auf ein Hindernis trifft und reflektiert wird, überlagern sich die hinlaufende und die rücklaufende Welle. Wenn die Bedingungen genau stimmen, entsteht eine stehende Welle. Sie scheint sich nicht vorwärts zu bewegen, sondern schwingt auf der Stelle.

Dabei gibt es Punkte, die sich gar nicht bewegen: die Schwingungsknoten.

Dazwischen liegen Punkte, die maximal auf- und abschwingen: die Schwingungsbäuche.

Der Abstand zwischen zwei benachbarten Knoten ist immer genau eine halbe Wellenlänge ($\frac{\lambda}{2}$).

Alltagsbezug: Eine Dipolantenne (wie in deinem Handy) funktioniert am besten, wenn sich auf ihr eine stehende Welle aus Elektronen bilden kann. Die optimale Länge $l$ der Antenne entspricht genau dem Abstand zwischen zwei Knoten. Daher gilt für die perfekte Antenne: $l = \frac{\lambda}{2}$.

Schritt-für-Schritt-Anleitung

1. Frequenz in Hertz umwandeln: Wandle Einheiten wie Megahertz (MHz) in Hertz (Hz) um. Es gilt: $1 \text{ MHz} = 1.000.000 \text{ Hz} = 10^6 \text{ Hz}$.
2. Wellenlänge berechnen: Nutze $\lambda = \frac{c}{f}$. Für elektromagnetische Wellen (wie Handysignale) ist $c$ die Lichtgeschwindigkeit ($3 \cdot 10^8 \text{ m/s}$).
3. Optimale Länge berechnen: Teile die berechnete Wellenlänge durch 2, um die Länge der Dipolantenne zu erhalten: $l = \frac{\lambda}{2}$.

Durchgerechnete Beispiele

Aufgabentyp 3: Superposition mit Zeigerdiagrammen

Oft treffen zwei Wellen aufeinander und überlagern sich (Superposition). Wenn sie nicht genau im gleichen Takt schwingen, haben sie eine Phasenverschiebung.

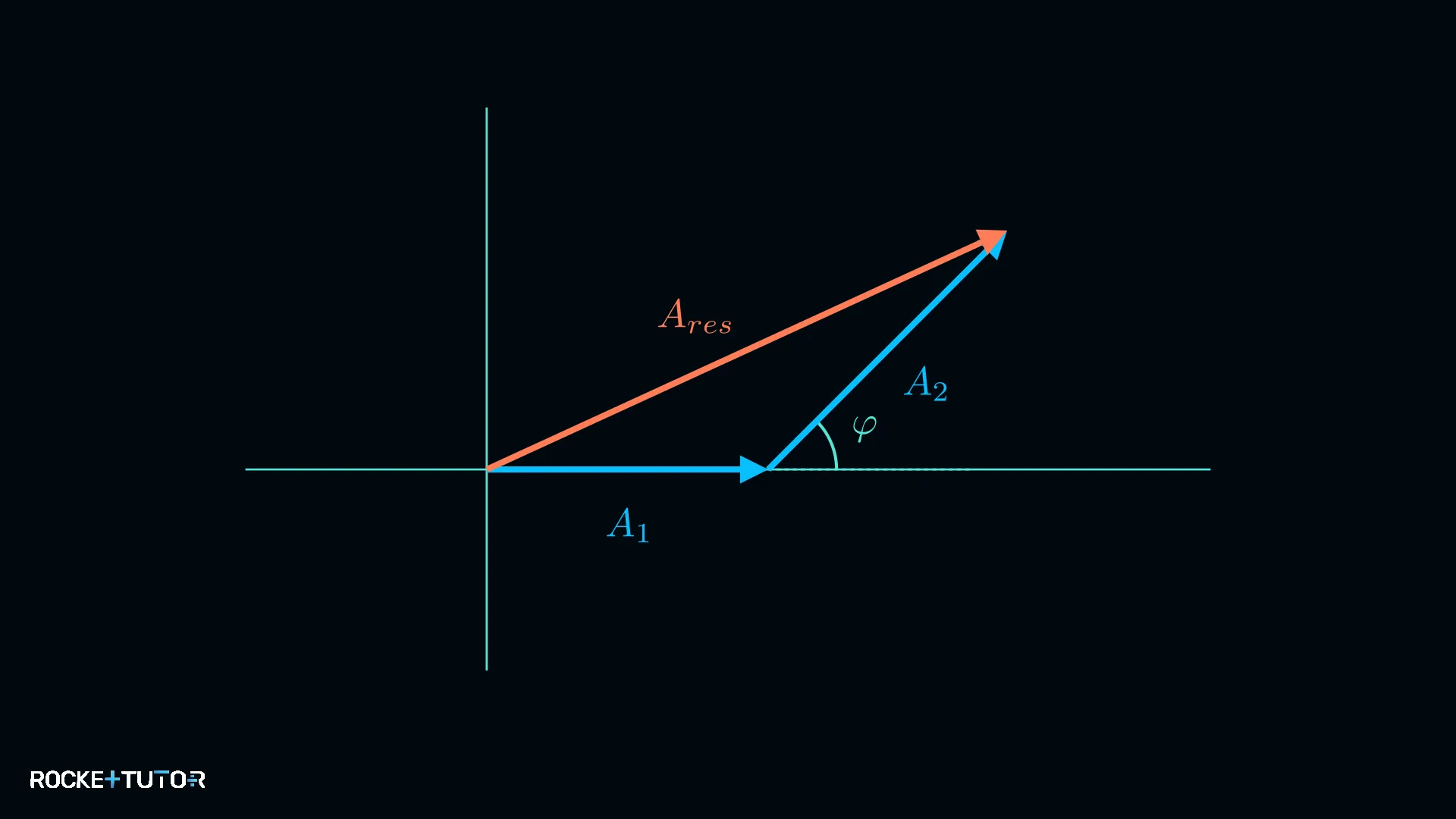

Um herauszufinden, wie die resultierende Welle aussieht, nutzen wir ein Zeigerdiagramm. Anstatt komplizierte Kurven zu zeichnen, stellen wir jede Welle als einen Pfeil (Zeiger) dar.

• Die Länge des Pfeils entspricht der Amplitude der Welle.
• Der Winkel des Pfeils entspricht der Phasenverschiebung.

Wenn wir die Pfeile einfach aneinanderhängen (den Fuß des zweiten Pfeils an die Spitze des ersten), zeigt der resultierende Pfeil vom Startpunkt zum Endpunkt die neue, überlagerte Welle.

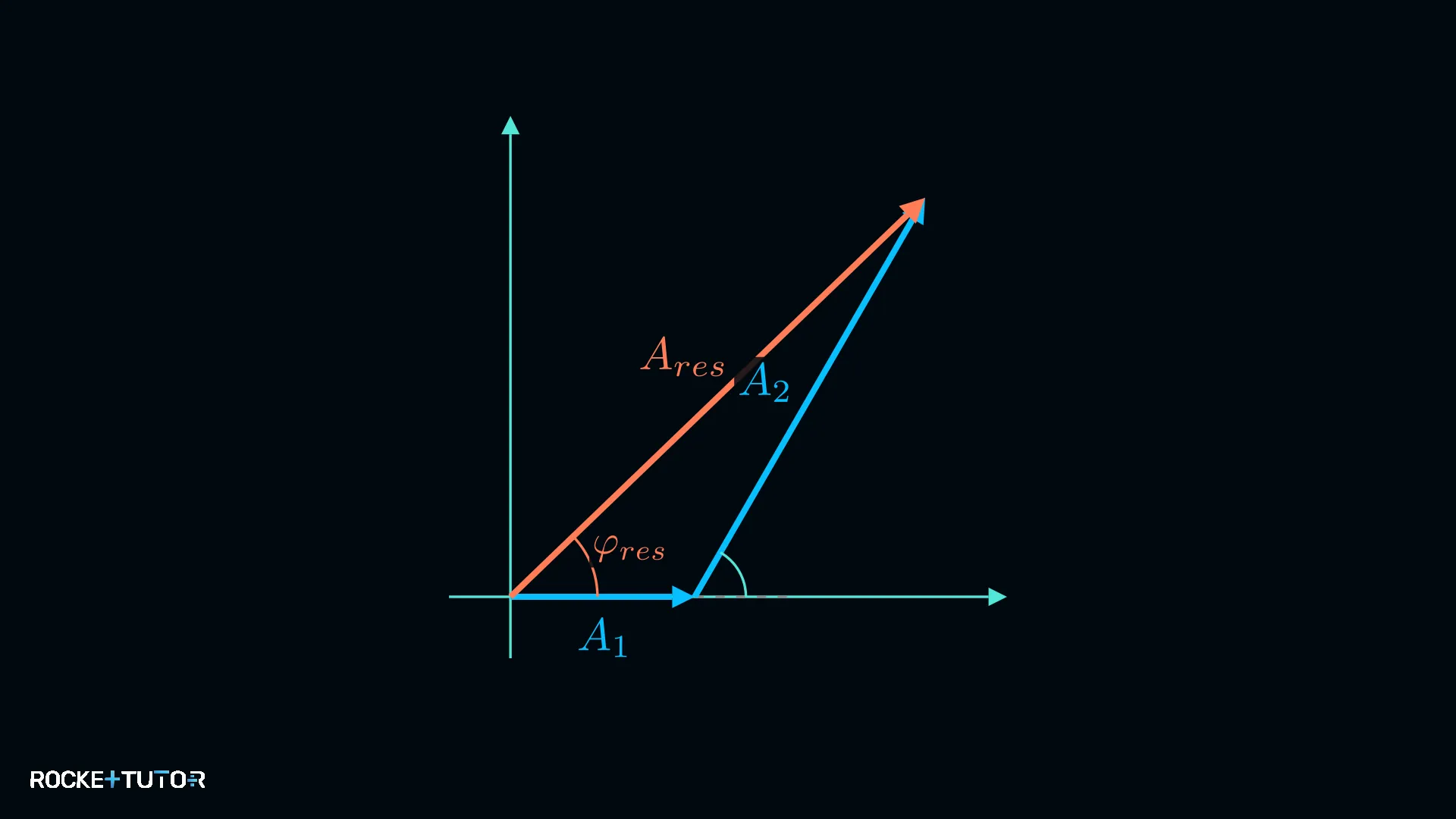

Schritt-für-Schritt-Anleitung

1. Maßstab festlegen: Wähle einen einfachen Maßstab für dein Lineal (z. B. $1 \text{ cm}$ auf dem Papier = $1 \text{ cm}$ Amplitude).
2. Ersten Zeiger zeichnen: Zeichne den Pfeil für die erste Amplitude waagerecht nach rechts.
3. Zweiten Zeiger ansetzen: Lege ein Geodreieck an die Spitze des ersten Pfeils. Miss den Winkel der Phasenverschiebung und zeichne den zweiten Pfeil in dieser Richtung.
4. Resultierenden Zeiger messen: Verbinde den Startpunkt des ersten Pfeils mit der Spitze des zweiten Pfeils. Miss die Länge (das ist die neue Amplitude) und den Winkel zum ersten Pfeil (das ist die neue Phase).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Auf einem Oszilloskop zeigt die Höhe der Welle die Amplitude und die Breite die Periodendauer.
• Bei stehenden Wellen ist der Abstand zwischen zwei Knoten immer $\frac{\lambda}{2}$. Dies ist auch die optimale Länge für eine Dipolantenne.
• Mit einem Zeigerdiagramm kannst du überlagerte Wellen einfach addieren, indem du sie als Pfeile (Spitze an Fuß) zeichnest.
