Transformatoren und Hochspannungsübertragung einfach erklärt

Wenn du dein Smartphone direkt an die $230 \text{ V}$ Steckdose in der Wand anschließen würdest, würde es sofort durchbrennen. Es benötigt nämlich nur etwa $5 \text{ V}$, um sicher zu laden. Wie schafft es das kleine Ladegerät, die gefährlich hohe Spannung in eine harmlose kleine Spannung zu verwandeln?

Das Geheimnis ist ein eingebauter Transformator! In diesem Artikel zum Thema Transformatoren und Hochspannungsübertragung lernst du, wie Transformatoren mithilfe von Magnetfeldern Spannungen verändern können und warum wir ohne sie keinen Strom über weite Strecken transportieren könnten.

Vorwissen

• Elektromagnetische Induktion: Ein sich änderndes Magnetfeld erzeugt (induziert) eine Spannung in einer Spule. Beispiel: Bewegt man einen Magneten in eine Spule hinein und heraus, entsteht an den Enden der Spule eine Wechselspannung.
• Elektrische Leistung ($P$): Die Leistung gibt an, wie viel Energie pro Sekunde übertragen wird. Formel: $P = U \cdot I$ Beispiel: Eine Lampe, an der $12 \text{ V}$ anliegen und durch die $2 \text{ A}$ fließen, hat eine Leistung von $24 \text{ W}$.

Aufgabentyp 1: Aufbau und Induktionsprinzip

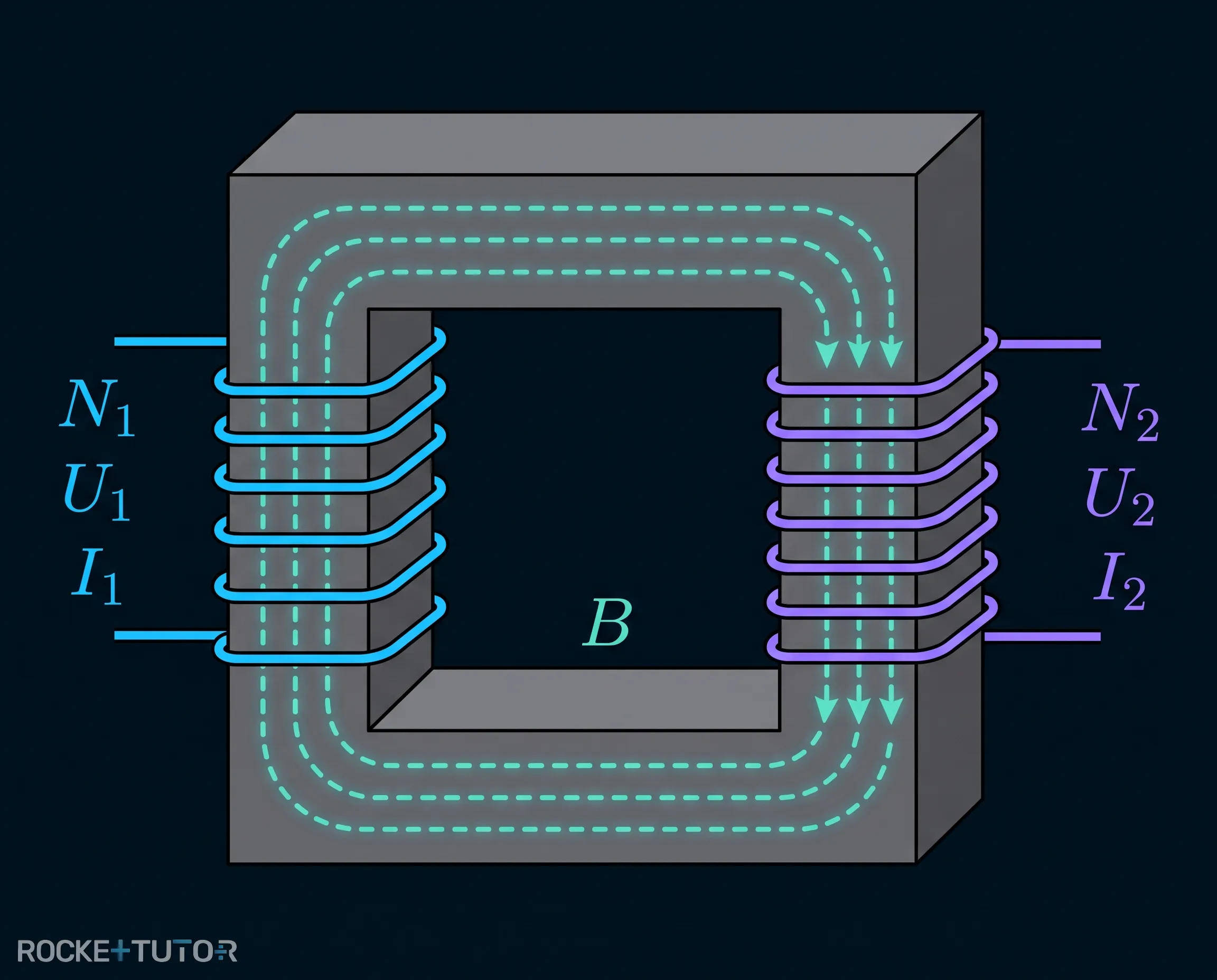

Ein Transformator ist wie eine Brücke für elektrische Energie, die aber keine direkte elektrische Verbindung hat. Er besteht aus drei Hauptteilen:

1. Einer Primärspule (Eingangsseite mit $N_1$ Windungen).
2. Einer Sekundärspule (Ausgangsseite mit $N_2$ Windungen).
3. Einem geschlossenen Eisenkern, auf den beide Spulen gewickelt sind.

Wie funktioniert das?

Legt man an die Primärspule eine Wechselspannung an, entsteht in ihr ein Magnetfeld, das ständig seine Richtung ändert. Der Eisenkern fängt dieses Magnetfeld ein und leitet es im Kreis herum zur Sekundärspule. Weil sich das Magnetfeld in der Sekundärspule nun ebenfalls ständig ändert, wird dort durch elektromagnetische Induktion eine neue Wechselspannung erzeugt.

Der ideale unbelastete Transformator

Wenn an der Sekundärspule noch kein Gerät angeschlossen ist, fließt dort kein Strom. Das nennt man „unbelastet“. In der Physik betrachten wir oft den „idealen“ Fall: Wir gehen davon aus, dass das gesamte Magnetfeld der ersten Spule völlig verlustfrei durch den Kern zur zweiten Spule gelangt. Der magnetische Fluss ($\phi$) ändert sich in beiden Spulen exakt gleich schnell. Je nachdem, wie viele Windungen die Spulen haben, kann die Spannung so beliebig hoch- oder runtertransformiert werden.

Aufgabentyp 2: Der belastete Transformator und Hochspannung

Sobald wir ein Gerät an die Sekundärspule anschließen, fließt ein Strom. Der Transformator ist nun belastet und überträgt aktiv Energie von der Primär- zur Sekundärseite.

Bei einem idealen belasteten Transformator gehen wir davon aus, dass bei dieser Übertragung absolut keine Energie verloren geht. Das bedeutet, die elektrische Leistung auf der Eingangsseite ist exakt gleich der Leistung auf der Ausgangsseite:

$\textcolor{#08BFFF}{U_1} \cdot \textcolor{#08BFFF}{I_1} = \textcolor{#9570FF}{U_2} \cdot \textcolor{#9570FF}{I_2}$

Aus dieser Energieerhaltung und den Windungszahlen ($N$) ergibt sich die kombinierte Transformatorgleichung:

$\frac{\textcolor{#08BFFF}{I_1}}{\textcolor{#9570FF}{I_2}} = \frac{\textcolor{#9570FF}{U_2}}{\textcolor{#08BFFF}{U_1}} = \frac{\textcolor{#9570FF}{N_2}}{\textcolor{#08BFFF}{N_1}}$

Diese Gleichung zeigt etwas sehr Wichtiges: Wenn die Spannung hochtransformiert wird (weil $N_2$ größer als $N_1$ ist), muss die Stromstärke im gleichen Verhältnis sinken!

Alltagsbezug: Hochspannungsübertragung

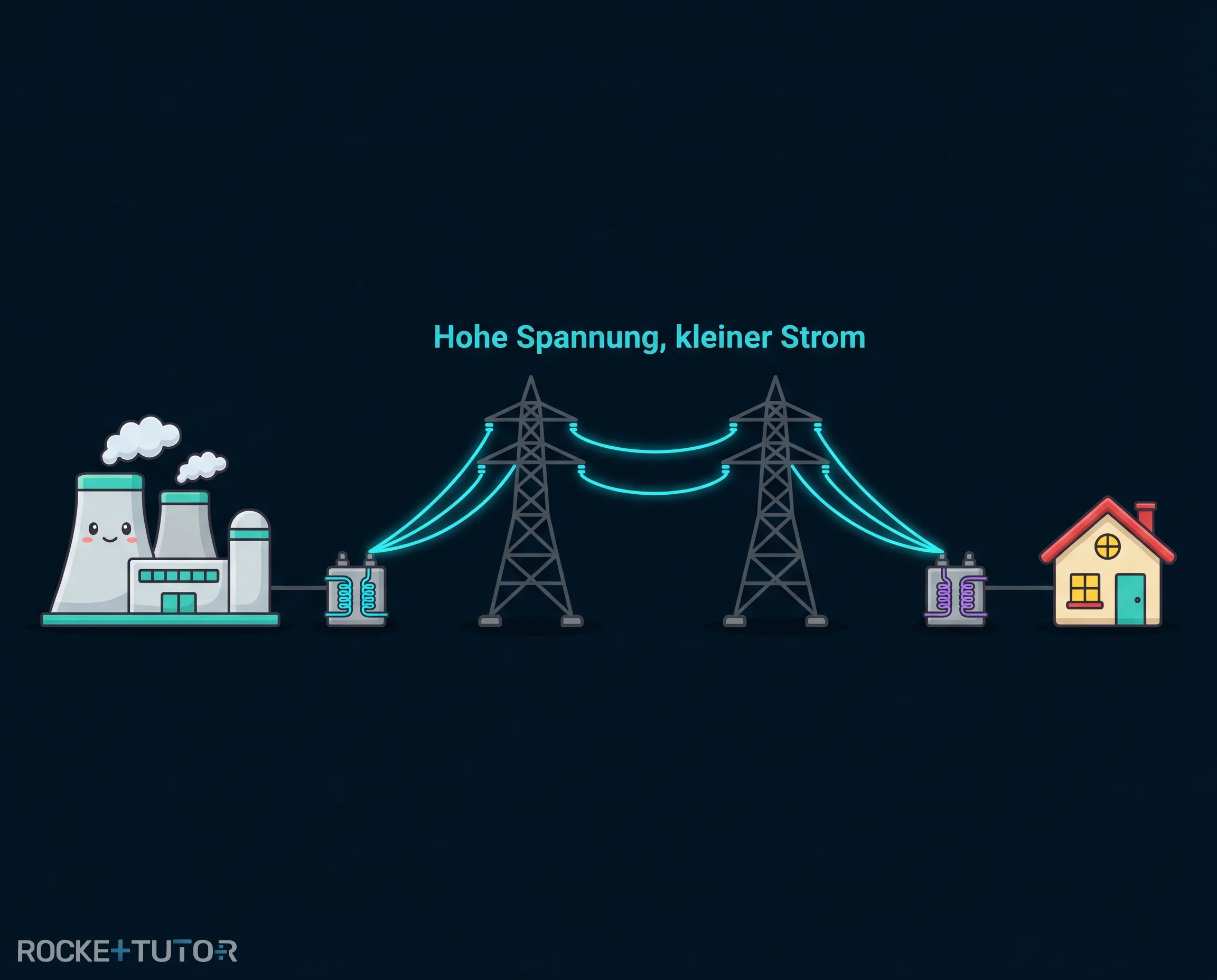

Kraftwerke erzeugen riesige Mengen an elektrischer Energie. Würde man diese Energie mit normaler Spannung über weite Strecken zu den Städten schicken, bräuchte man eine extrem hohe Stromstärke. Ein großer Strom erhitzt die Kabel jedoch stark, wodurch viel Energie als Wärme verloren ginge.

Die Lösung? Man nutzt Transformatoren in Umspannwerken, um die Spannung für den Transport extrem hochzustufen (z. B. auf $380.000 \text{ V}$). Dadurch wird der Strom winzig klein, die Kabel bleiben kühler und die Energie kommt fast ohne Verluste bei uns an. Vor den Häusern wird die Spannung dann wieder auf sichere $230 \text{ V}$ heruntertransformiert.

Schritt-für-Schritt-Anleitung

1. Gegebene und gesuchte Werte identifizieren: Lies die Aufgabe genau und notiere alle bekannten Größen für die Primärseite (Index 1) und die Sekundärseite (Index 2).
2. Die richtige Formel auswählen: Nutze die kombinierte Gleichung und wähle den Teil aus, der deine gegebenen und gesuchten Variablen enthält.
3. Werte einsetzen: Setze die Zahlen mit ihren Einheiten in die ausgewählte Gleichung ein.
4. Nach der Unbekannten auflösen: Nutze einfache Algebra, um die gesuchte Größe auf eine Seite der Gleichung zu bringen und berechne das Ergebnis.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Transformator ändert Wechselspannungen mithilfe von elektromagnetischer Induktion.
• Er besteht aus einer Primärspule, einer Sekundärspule und einem Eisenkern.
• Bei einem idealen Transformator geht keine Leistung verloren: $\textcolor{#08BFFF}{U_1} \cdot \textcolor{#08BFFF}{I_1} = \textcolor{#9570FF}{U_2} \cdot \textcolor{#9570FF}{I_2}$.
• Die kombinierte Gleichung lautet: $\frac{\textcolor{#08BFFF}{I_1}}{\textcolor{#9570FF}{I_2}} = \frac{\textcolor{#9570FF}{U_2}}{\textcolor{#08BFFF}{U_1}} = \frac{\textcolor{#9570FF}{N_2}}{\textcolor{#08BFFF}{N_1}}$.
• Hochspannungsleitungen nutzen extrem hohe Spannungen, um die Stromstärke zu verringern und so Energieverluste durch Wärme beim Transport zu vermeiden.
