Selbstinduktion, Energie und Wirbelfelder einfach erklärt

Hast du schon einmal den Stecker eines laufenden Staubsaugers aus der Steckdose gezogen und dabei einen kleinen, blauen Funken bemerkt?

Dieser Funke ist kein Fehler, sondern reine Physik! Er entsteht durch ein Phänomen namens Selbstinduktion. In vielen Geräten stecken Spulen. Wenn du den Stecker ziehst, unterbrichst du den Strom abrupt. Die Spule wehrt sich jedoch gegen diese plötzliche Änderung und drückt die gespeicherte Energie mit so viel Kraft aus dem Kabel, dass der Strom sogar durch die Luft springt. In diesem Artikel lernen wir, wie Spulen Energie speichern und warum sich Magnetfelder wie unsichtbare Strudel verhalten können.

Vorwissen

• Das Induktionsgesetz: Ein sich zeitlich änderndes Magnetfeld erzeugt (induziert) in einer Spule eine elektrische Spannung. Beispiel: Wenn du einen Magneten in eine Spule hineinbewegst, kannst du an den Enden der Spule eine Spannung messen.
• Die Lenzsche Regel: Der induzierte Strom ist immer so gerichtet, dass er seiner Ursache entgegenwirkt. Er wehrt sich gegen Veränderungen. Beispiel: Wenn du einen Nordpol in eine Spule schiebst, erzeugt die Spule selbst einen Nordpol, um den Magneten abzustoßen.

Aufgabentyp 1: Selbstinduktion und Magnetfeldenergie

Wir wissen bereits: Wenn sich ein Magnetfeld in einer Spule ändert, entsteht eine Spannung. Aber was passiert, wenn die Spule ihr Magnetfeld selbst erzeugt?

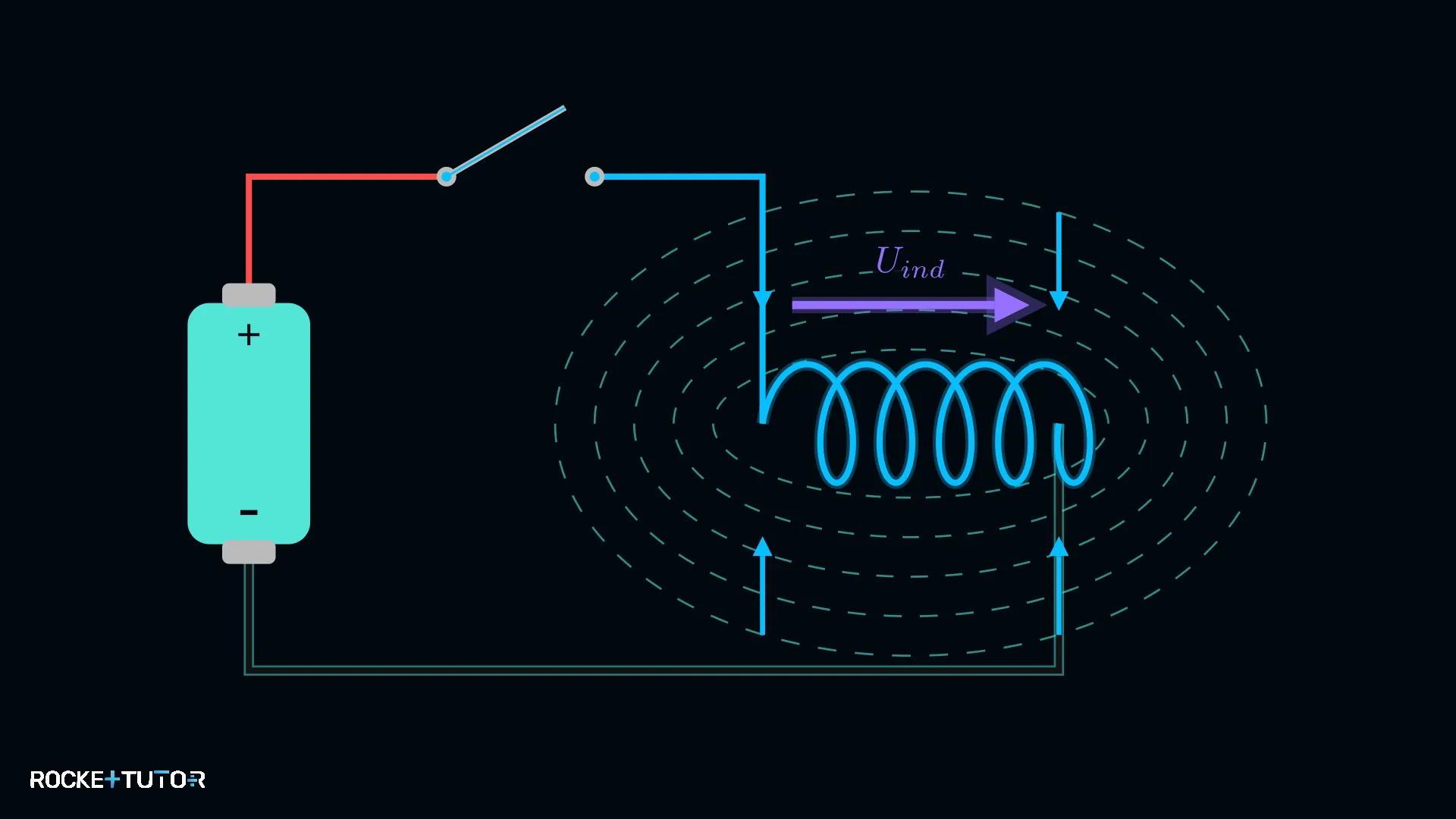

Wenn ein elektrischer Strom durch eine Spule fließt, baut sie ein Magnetfeld auf. Wenn du nun den Strom abschaltest (oder veränderst), ändert sich logischerweise auch dieses Magnetfeld. Dieses sich ändernde Magnetfeld induziert nun eine Spannung in der Spule selbst. Das nennt man Selbstinduktion.

Nach der Lenzschen Regel wehrt sich die Spule gegen diese Änderung. Schaltest du den Strom ab, versucht die Selbstinduktionsspannung, den Strom weiter fließen zu lassen (das verursacht den Funken beim Steckerziehen!).

Die Formel für die Selbstinduktionsspannung:

$\textcolor{#9570FF}{U_{ind}(t)} = -L \cdot \dot{I}(t)$

• $\textcolor{#9570FF}{U_{ind}}$ ist die induzierte Spannung in Volt ($\text{V}$).
• $L$ ist die Induktivität der Spule. Sie gibt an, wie stark die Spule sich gegen Änderungen wehrt. Die Einheit ist Henry ($\text{H}$). Je mehr Windungen eine Spule hat, desto größer ist ihr $L$.
• $\dot{I}(t)$ (gesprochen: „I Punkt von t“) ist die Änderungsrate der Stromstärke. Es bedeutet einfach, wie schnell sich der Strom ändert. Man kann es auch als $\frac{\Delta I}{\Delta t}$ schreiben.
• Das Minuszeichen steht für die Lenzsche Regel: Die Spannung wirkt der Änderung entgegen.

Energie im Magnetfeld:

Um das Magnetfeld überhaupt erst aufzubauen, muss die Stromquelle Arbeit verrichten. Diese Energie geht nicht verloren, sondern wird im Magnetfeld der Spule gespeichert. Die gespeicherte Energie $E$ hängt von der Induktivität $L$ und dem Quadrat der Stromstärke ab:

$E = \frac{1}{2} \cdot L \cdot \textcolor{#08BFFF}{I}^{2}$

Schritt-für-Schritt-Anleitung

1. Schritt 1: Schreibe die Induktivität $L$, den Start-Strom, den End-Strom und die Zeitdauer $\Delta t$ auf.
2. Schritt 2: Berechne, wie stark sich der Strom ändert: $\Delta I = I_{\text{Ende}} - I_{\text{Start}}$. Teile dies durch die Zeit, um $\dot{I}$ zu erhalten: $\dot{I} = \frac{\Delta I}{\Delta t}$.
3. Schritt 3: Setze die Werte in die Formel ein: $U_{ind} = -L \cdot \dot{I}$.
4. Schritt 4: Nutze den Strom $I$, der vor der Änderung geflossen ist, und setze ihn in die Energieformel ein: $E = \frac{1}{2} \cdot L \cdot I^{2}$.

Durchgerechnete Beispiele

Aufgabentyp 2: Elektrische Wirbelfelder und Wirbelströme

Bisher haben wir uns immer Spulen oder Drähte angesehen. Aber was passiert eigentlich im leeren Raum oder in einem massiven Stück Metall, wenn sich ein Magnetfeld ändert?

Die Physik sagt: Ein zeitlich veränderliches Magnetfeld erzeugt immer ein elektrisches Wirbelfeld.

Stell dir das Magnetfeld wie einen Fluss vor. Wenn sich die Fließgeschwindigkeit plötzlich ändert, entstehen im Wasser kleine Strudel. Genauso erzeugt ein sich änderndes Magnetfeld unsichtbare, kreisförmige elektrische Felder – die Wirbelfelder. Diese Felder üben eine Kraft auf Elektronen aus und wollen sie im Kreis drehen.

Was passiert nun, wenn wir Gegenstände in dieses Wirbelfeld legen?

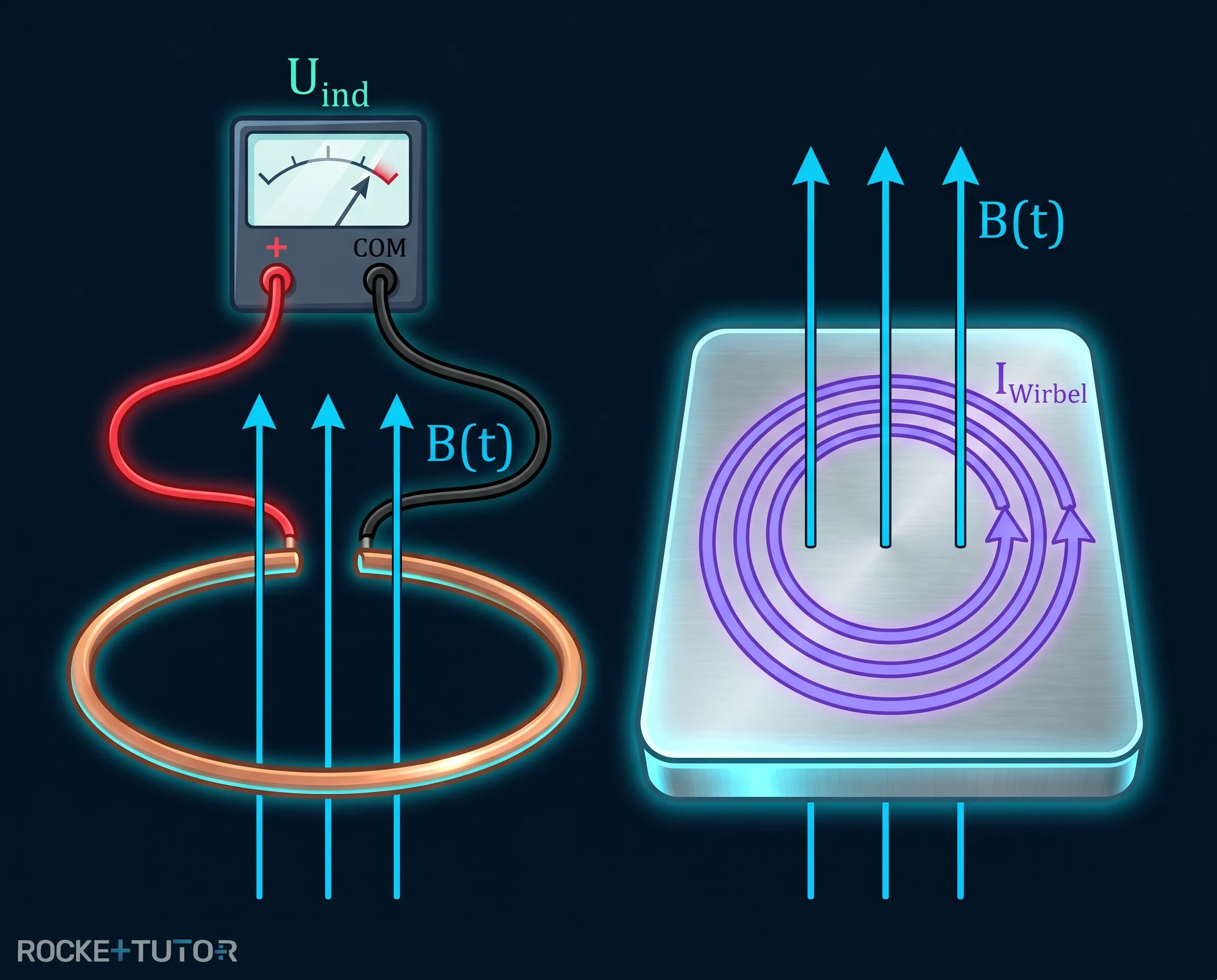

• Offene Leiterschleife: Legen wir einen Drahtring, der an einer Stelle durchgeschnitten ist, in das Feld, drückt das Wirbelfeld die Elektronen an ein Ende des Drahtes. Da der Kreis offen ist, können sie nicht im Kreis fließen. Wir können an den Enden aber eine induzierte Spannung messen.
• Geschlossene Leiterschleife oder massives Metall: Legen wir einen geschlossenen Ring oder eine massive Metallplatte in das Feld, haben die Elektronen freie Bahn. Das Wirbelfeld treibt sie im Kreis herum. Es entsteht ein echter, kreisförmig fließender Strom. Diesen nennt man Wirbelstrom.

Real-World Context: Ein Induktionsherd nutzt genau dieses Prinzip! Unter der Glasplatte befindet sich eine Spule, die ein sich extrem schnell änderndes Magnetfeld erzeugt. Stellst du einen massiven Metalltopf darauf, entstehen im Topfboden starke Wirbelströme. Da das Metall einen Widerstand hat, wird der Topf durch diese Ströme sehr schnell heiß. Die Herdplatte selbst bleibt dabei kalt, da sie nicht aus Metall ist und sich in ihr keine Wirbelströme bilden können.

Wichtige Erkenntnisse

• Selbstinduktion: Ändert sich der Strom in einer Spule, ändert sich ihr eigenes Magnetfeld. Dadurch induziert sie in sich selbst eine Spannung, die der Änderung entgegenwirkt.
• Formel Spannung: $\textcolor{#9570FF}{U_{ind}(t)} = -L \cdot \dot{I}(t)$ (wobei $\dot{I}$ die Änderung des Stroms pro Zeit ist).
• Formel Energie: Im Magnetfeld einer Spule ist die Energie $E = \frac{1}{2} \cdot L \cdot \textcolor{#08BFFF}{I}^{2}$ gespeichert.
• Wirbelfelder: Ein sich änderndes Magnetfeld erzeugt kreisförmige elektrische Wirbelfelder.
• Wirbelströme: Treffen diese Wirbelfelder auf geschlossene Leiter oder massive Metalle, treiben sie die Elektronen im Kreis an. Dies wird z.B. beim Induktionsherd zum Erhitzen genutzt.
