Orbitalmechanik und Raumfahrt einfach erklärt: Orbits

Stell dir vor, du steuerst eine Raumsonde zum Mars. Im Weltraum gibt es keine Straßen und du kannst nicht einfach in einer geraden Linie fliegen. Stattdessen musst du die Schwerkraft der Sonne und der Planeten wie ein riesiges, unsichtbares Förderband nutzen!

In dieser Lektion zum Thema Orbitalmechanik und Raumfahrt lernst du die Werkzeuge echter Raketenwissenschaftler kennen. Wir werden berechnen, auf welchen Bahnen Monde kreisen, wie man mit dem perfekten Schwung zum Mars fliegt und wie Raumsonden die Schwerkraft von Planeten als kosmisches Katapult nutzen.

Vorwissen

• Gravitationskraft ($F_{G}$): Die Anziehungskraft zwischen zwei Massen. Formel: $F_{G} = G \cdot \frac{m \cdot M}{r^{2}}$ Beispiel: Die Erde zieht den Mond mit dieser Kraft an.
• Zentripetalkraft ($F_{Z}$): Die Kraft, die einen Körper auf einer Kreisbahn hält. Formel: $F_{Z} = m \cdot \frac{v^{2}}{r}$ Beispiel: Ein Auto benötigt diese Kraft (durch Reibung), um nicht aus der Kurve zu fliegen.
• 3. Keplersches Gesetz: Das Verhältnis aus dem Quadrat der Umlaufzeit und der dritten Potenz des Bahnradius ist für alle Körper um dasselbe Zentrum gleich. Formel: $\frac{T_{1}^{2}}{r_{1}^{3}} = \frac{T_{2}^{2}}{r_{2}^{3}}$ Beispiel: Wenn man die Daten der Erde kennt, kann man damit die Umlaufzeit des Mars berechnen.

Aufgabentyp 1: Orbitalparameter und Keplersche Gesetze

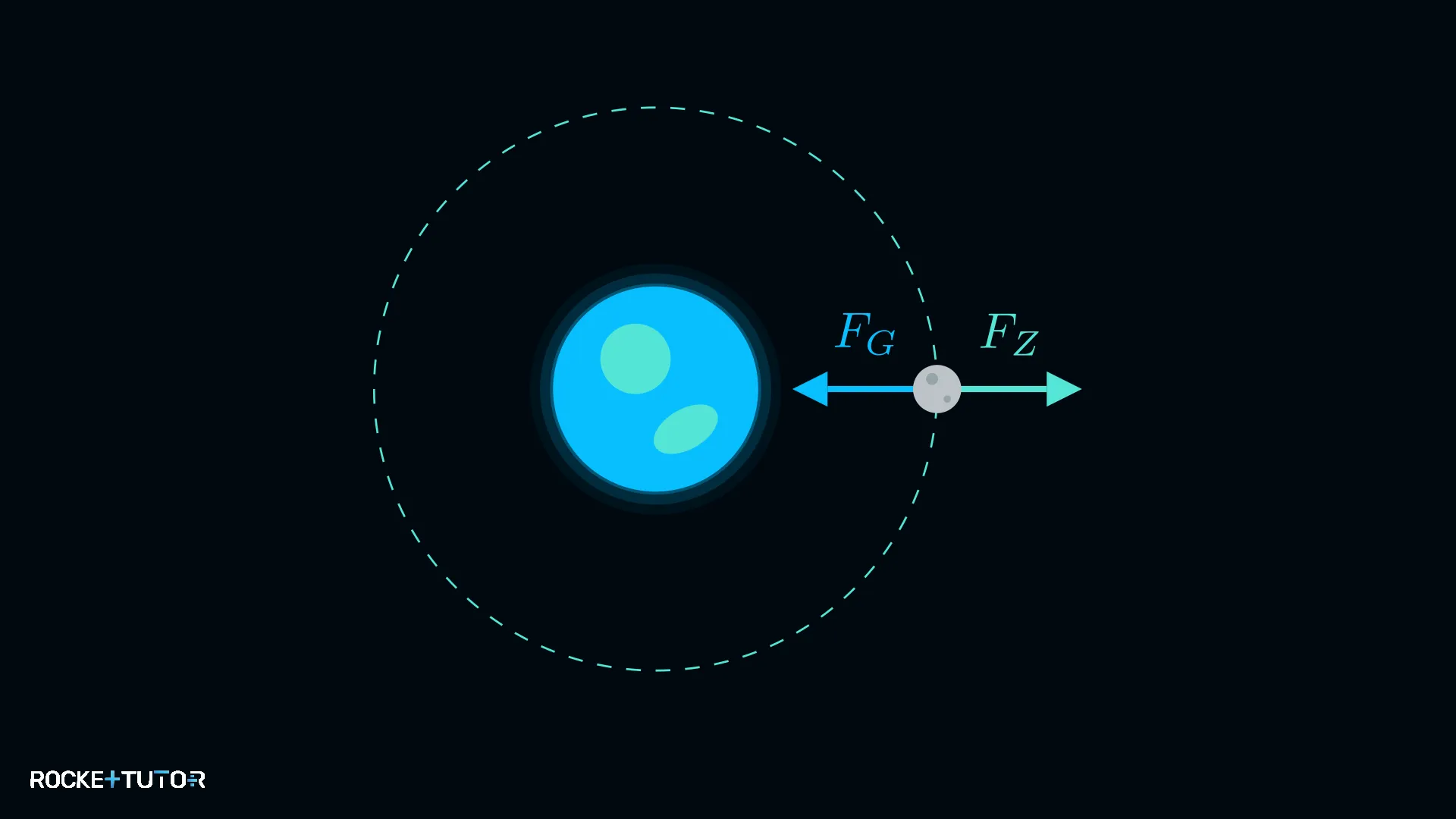

Damit ein Mond auf einer stabilen Kreisbahn um einen Planeten bleibt, muss ein perfektes Gleichgewicht herrschen. Stell dir vor, du schleuderst einen Ball an einer Schnur im Kreis. Die Schnur zieht den Ball nach innen. Im Weltraum übernimmt die unsichtbare Gravitation die Rolle dieser Schnur.

Die Gravitationskraft ($F_{G}$) muss exakt so stark sein wie die benötigte Zentripetalkraft ($F_{Z}$):

$F_{G} = F_{Z}$

$G \cdot \frac{m \cdot \textcolor{#FFCE51}{M}}{\textcolor{#08BFFF}{r}^{2}} = m \cdot \frac{\textcolor{#9570FF}{v}^{2}}{\textcolor{#08BFFF}{r}}$

Da die Geschwindigkeit $v$ auf einer Kreisbahn der Umfang geteilt durch die Umlaufzeit $T$ ist ($v = \frac{2 \cdot \pi \cdot \textcolor{#08BFFF}{r}}{\textcolor{#53E5D6}{T}}$), können wir diese Formel umstellen, um den Bahnradius $r$ zu berechnen, wenn wir die Masse des Planeten kennen.

Die Abkürzung: Wenn wir die Masse des Planeten nicht kennen, aber bereits die Daten eines anderen Mondes im selben System haben, können wir das 3. Keplersche Gesetz nutzen. Es vergleicht einfach die Radien und Umlaufzeiten der beiden Monde direkt miteinander.

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Notiere alle bekannten Werte. Achte darauf, Zeiten in Sekunden ($\text{s}$) und Massen in Kilogramm ($\text{kg}$) umzurechnen.
2. Den richtigen Ansatz wählen: Ist die Masse des Zentralplaneten gegeben? Nutze das Kräftegleichgewicht: $G \cdot \frac{M \cdot T^{2}}{4 \cdot \pi^{2}} = r^{3}$. Sind die Daten eines zweiten Mondes gegeben? Nutze das 3. Keplersche Gesetz: $\frac{T_{1}^{2}}{r_{1}^{3}} = \frac{T_{2}^{2}}{r_{2}^{3}}$.
3. Formel umstellen und Werte einsetzen: Stelle die Formel nach dem gesuchten Radius $r$ um und setze die Zahlen ein.
4. Berechnen: Ziehe am Ende die dritte Wurzel ($\sqrt[3]{}$), um den Radius zu erhalten.

Durchgerechnete Beispiele

Aufgabentyp 2: Hohmann-Transfers und Orbit-Einschuss

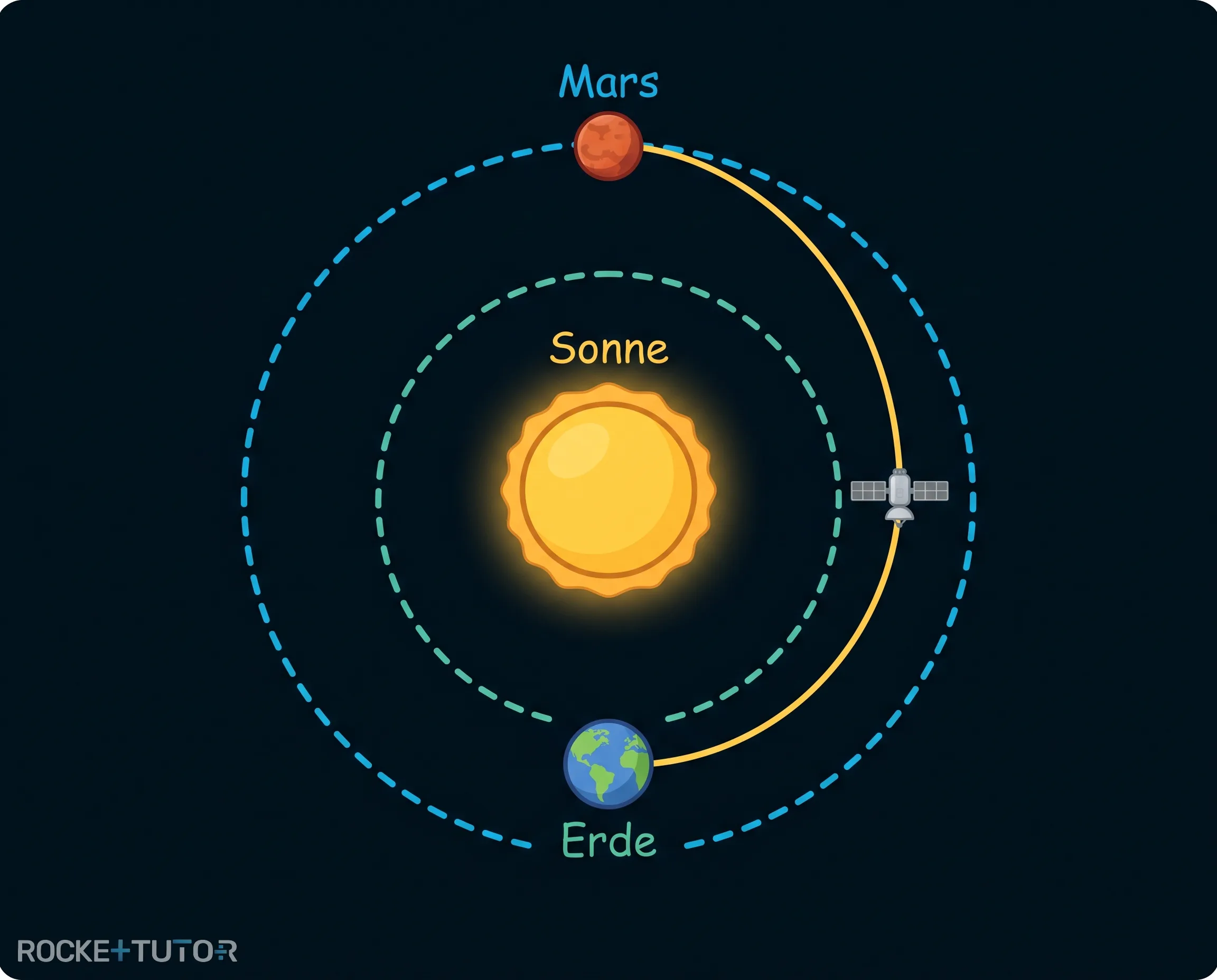

Wenn wir zum Mars fliegen wollen, können wir nicht einfach geradeaus fliegen. Wir nutzen eine elliptische Transferbahn (den sogenannten Hohmann-Transfer). Die Sonne steht dabei im Zentrum.

Wir starten auf der Erdbahn (dem sonnennächsten Punkt der Ellipse) und fliegen zur Marsbahn (dem sonnenfernsten Punkt). Um die Geschwindigkeit auf dieser Ellipse zu berechnen, nutzen Physiker die Vis-Viva-Gleichung (Gleichung der lebendigen Kraft).

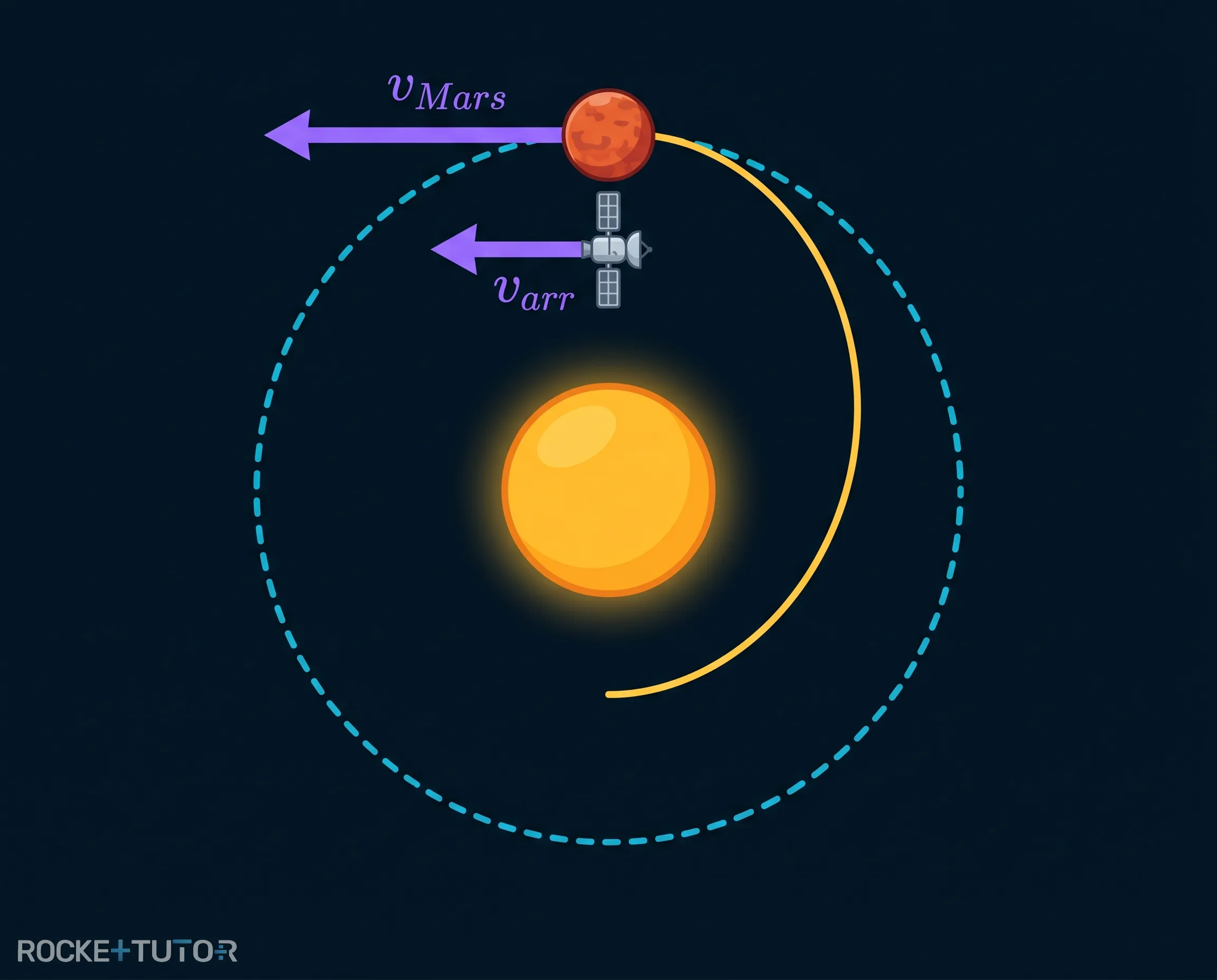

Da wir am sonnenfernsten Punkt der Ellipse ankommen, ist unsere Sonde dort relativ langsam. Der Mars ist auf seiner eigenen Kreisbahn schneller unterwegs als unsere Sonde! Damit wir beim Mars bleiben können und nicht wieder zurück zur Erde fallen, müssen wir unsere Triebwerke zünden und unsere Geschwindigkeit anpassen ($\Delta v$). Wir müssen beschleunigen, um die Bahngeschwindigkeit des Mars zu erreichen.

Schritt-für-Schritt-Anleitung

1. Große Halbachse berechnen: Die große Halbachse $a$ der Transferellipse ist der Durchschnitt der beiden Planetenradien: $a = \frac{r_{\text{Start}} + r_{\text{Ziel}}}{2}$.
2. Ankunftsgeschwindigkeit berechnen: Nutze die Vis-Viva-Gleichung für die Sonde am Zielort: $v_{\text{arr}} = \sqrt{G \cdot M_{\text{Sonne}} \cdot \left(\frac{2}{r_{\text{Ziel}}} - \frac{1}{a}\right)}$.
3. Bahngeschwindigkeit des Zielplaneten berechnen: Berechne, wie schnell der Planet selbst um die Sonne kreist: $v_{\text{Ziel}} = \sqrt{\frac{G \cdot M_{\text{Sonne}}}{r_{\text{Ziel}}}}$.
4. Geschwindigkeitsanpassung ($\Delta v$) berechnen: Die Differenz der beiden Geschwindigkeiten ist der nötige Schub: $\Delta v = |v_{\text{Ziel}} - v_{\text{arr}}|$.

Durchgerechnete Beispiele

Aufgabentyp 3: Analyse von Vorbeiflügen und Geschwindigkeitsprofilen

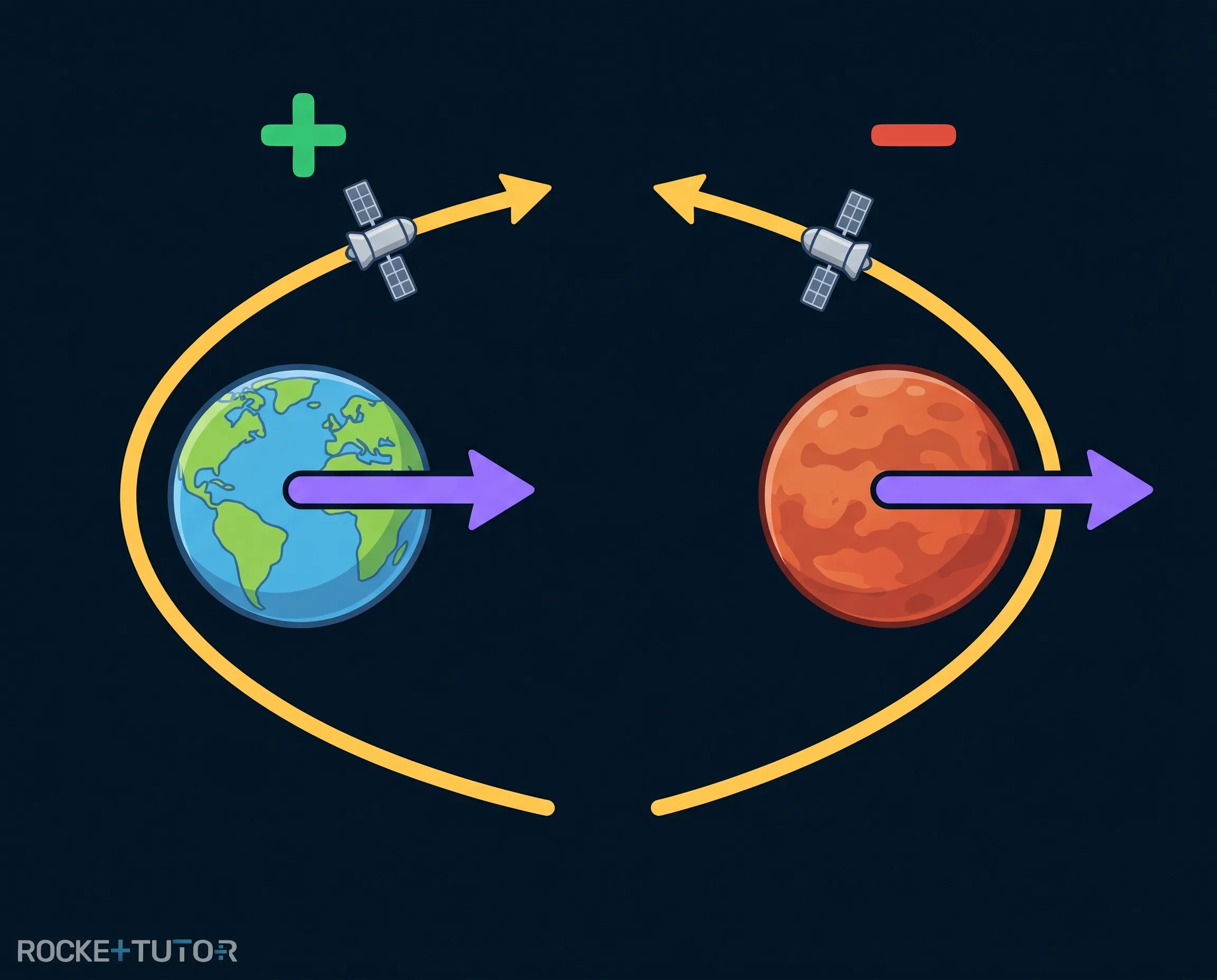

Ein Vorbeiflug (Swing-by) ist wie ein kosmisches Katapult. Eine Raumsonde nutzt die Schwerkraft eines Planeten, um ihre Geschwindigkeit zu ändern, ohne Treibstoff zu verbrauchen.

Wenn sich die Sonde dem Planeten nähert, fällt sie in dessen Gravitationstrichter und wird extrem schnell. Wenn sie sich wieder entfernt, muss sie aus dem Trichter herausklettern und wird wieder langsamer. Das Spannende ist jedoch, was am Ende übrig bleibt:

• Hinter dem Planeten vorbei: Der Planet zieht die Sonde in seine eigene Bewegungsrichtung mit. Die Sonde 'klaut' dem Planeten ein winziges bisschen Energie. Ergebnis: Die Endgeschwindigkeit ist höher als vorher.
• Vor dem Planeten vorbei: Die Schwerkraft des Planeten zieht die Sonde nach hinten ab. Ergebnis: Die Endgeschwindigkeit ist niedriger als vorher.

Wenn du ein Diagramm liest, musst du also nur den Trend vor dem Vorbeiflug mit dem Trend nach dem Vorbeiflug vergleichen.

Schritt-für-Schritt-Anleitung

1. Trend vor dem Vorbeiflug ablesen: Schau dir an, auf welchem Niveau sich die Geschwindigkeit befindet, bevor der plötzliche Anstieg (der nahe Vorbeiflug) beginnt.
2. Trend nach dem Vorbeiflug ablesen: Schau dir an, auf welchem Niveau sich die Geschwindigkeit einpendelt, nachdem sie wieder abgefallen ist.
3. Vergleichen und Schlussfolgern: Ist das Niveau am Ende höher? $\rightarrow$ Energiegewinn $\rightarrow$ Vorbeiflug hinter dem Planeten. Ist das Niveau am Ende niedriger? $\rightarrow$ Energieverlust $\rightarrow$ Vorbeiflug vor dem Planeten.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

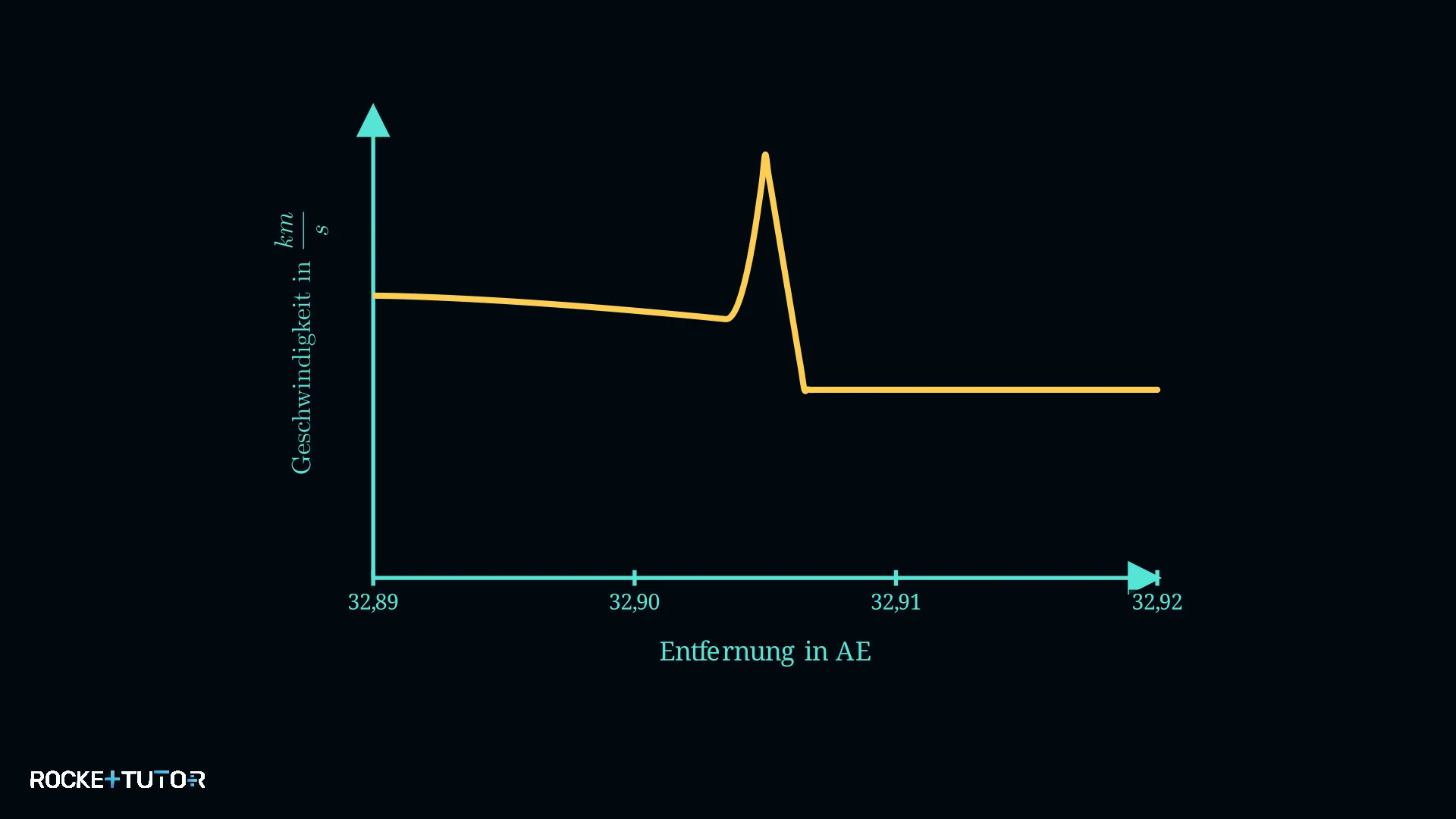

Analysiere das folgende Geschwindigkeitsprofil der Raumsonde New Horizons beim Vorbeiflug an Pluto. Begründe anhand des Diagramms, ob die Sonde vor oder hinter dem Zwergplaneten vorbeigeflogen ist.

Hinweis: In den Originaldaten wird die Entfernung in Astronomischen Einheiten (AE) gemessen. $32{,}89$ AE entsprechen der Entfernung von der Sonne zu Pluto.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Trend vor dem Vorbeiflug ablesen

   Vor dem Vorbeiflug (bei ca. $32{,}89$ AE) sinkt die Geschwindigkeit der Sonde leicht ab, da sie sich von der Sonne entfernt.

2. 2
   Schritt 2
   Trend nach dem Vorbeiflug ablesen

   Nach dem starken Anstieg und dem darauffolgenden Abfall pendelt sich die Geschwindigkeit auf einem Niveau ein, das deutlich unter dem ursprünglichen Trend liegt.

3. 3
   Schritt 3 · Ergebnis
   Vergleichen und Schlussfolgern

   Da die Endgeschwindigkeit geringer ist als sie ohne den Vorbeiflug gewesen wäre, hat die Sonde insgesamt Energie verloren.

Ergebnis:

Die Sonde muss vor dem Zwergplaneten vorbeigeflogen sein, da sie durch die Gravitation von Pluto abgebremst wurde.

---

Wichtige Erkenntnisse

• Kreisbahnen: Gravitationskraft und Zentripetalkraft halten sich exakt die Waage ($F_{G} = F_{Z}$).
• Kepler-Abkürzung: Um zwei Monde desselben Planeten zu vergleichen, nutze $\frac{T_{1}^{2}}{r_{1}^{3}} = \frac{T_{2}^{2}}{r_{2}^{3}}$.
• Hohmann-Transfer: Um am Zielplaneten zu bleiben, muss die Sonde beschleunigen, da sie am sonnenfernsten Punkt ihrer Transferellipse langsamer ist als der Planet.
• Vorbeiflüge (Swing-bys): Fliegt eine Sonde hinter einem Planeten vorbei, wird sie schneller. Fliegt sie davor vorbei, wird sie langsamer.
