Was sind mechanische Schwingungen?

Mechanische Schwingungen sind sich wiederholende Bewegungen eines Körpers um eine Ruhelage. Ein klassisches Beispiel ist eine Schaukel oder ein Pendel. Die Zeit für eine vollständige Hin- und Herbewegung nennt man Periodendauer, die Anzahl der Schwingungen pro Sekunde ist die Frequenz.

Wovon hängt die Schwingungsdauer bei einem Federpendel ab?

Die Schwingungsdauer eines Federpendels hängt nur von zwei Faktoren ab: der Masse des schwingenden Körpers und der Federkonstante (der Härte der Feder). Je größer die Masse, desto langsamer die Schwingung. Je härter die Feder, desto schneller schwingt das System.

Was besagt die Kleinwinkelnäherung beim Fadenpendel?

Die Kleinwinkelnäherung besagt, dass ein Fadenpendel nur dann eine perfekte harmonische Schwingung ausführt, wenn der Auslenkungswinkel sehr klein ist (meist unter 10 Grad). Bei größeren Winkeln ist die Rückstellkraft nicht mehr exakt proportional zur Auslenkung, wodurch die Standardformeln ungenau werden.

Wie berechnet man die Frequenz einer Schwingung?

Die Frequenz f berechnest du, indem du den Kehrwert der Periodendauer T bildest. Die Formel lautet f = 1 / T . Wenn eine Schwingung also 2 Sekunden dauert, beträgt die Frequenz 0,5 Hertz (Hz), was bedeutet, dass pro Sekunde eine halbe Schwingung stattfindet.

Mechanische Schwingungen berechnen & verstehen

Stell dir vor, du sitzt auf einer Schaukel, schließt die Augen und spürst diesen perfekten, sich immer wiederholenden Rhythmus. Hast du dich jemals gefragt, warum eine Schaukel immer genau gleich lang für ein Hin und Her braucht, egal wie schwer die Person darauf ist?

Dieses Phänomen nennt man eine mechanische Schwingung. In dieser Lektion werden wir das Geheimnis hinter schwingenden Federn, Pendeln und sogar schwappendem Wasser in Rohren lüften. Du wirst lernen, wie man diese Bewegungen exakt berechnet und vorhersagt!

Schnellantwort

Eine mechanische Schwingung ist eine sich wiederholende Bewegung eines Körpers um eine Ruhelage, wie zum Beispiel bei einer Schaukel oder einem Pendel. Die Zeit für eine volle Hin- und Herbewegung nennt man Periodendauer, während die Frequenz angibt, wie viele Schwingungen pro Sekunde stattfinden.

Vorwissen

Periodendauer ( $T$ ) und Frequenz ( $f$ ): Die Zeit für eine volle Schwingung ist $T$ . Die Anzahl der Schwingungen pro Sekunde ist $f$ . Formel: $f = \frac{1}{T}$ Beispiel: Wenn eine Schaukel $2 \text{ s}$ für ein Hin und Her braucht, ist ihre Frequenz $0.5 \text{ Hz}$ .
Federpendel: Formel: $T = 2\pi\sqrt{\frac{m}{D}}$ Beispiel: Eine Masse an einer Feder schwingt schneller, wenn die Feder härter ist (größeres $D$ ).
Fadenpendel: Formel: $T = 2\pi\sqrt{\frac{l}{g}}$ Beispiel: Eine längere Schaukel braucht mehr Zeit für eine Schwingung.

Aufgabentyp 1: Analyse von Feder-Masse-Pendeln

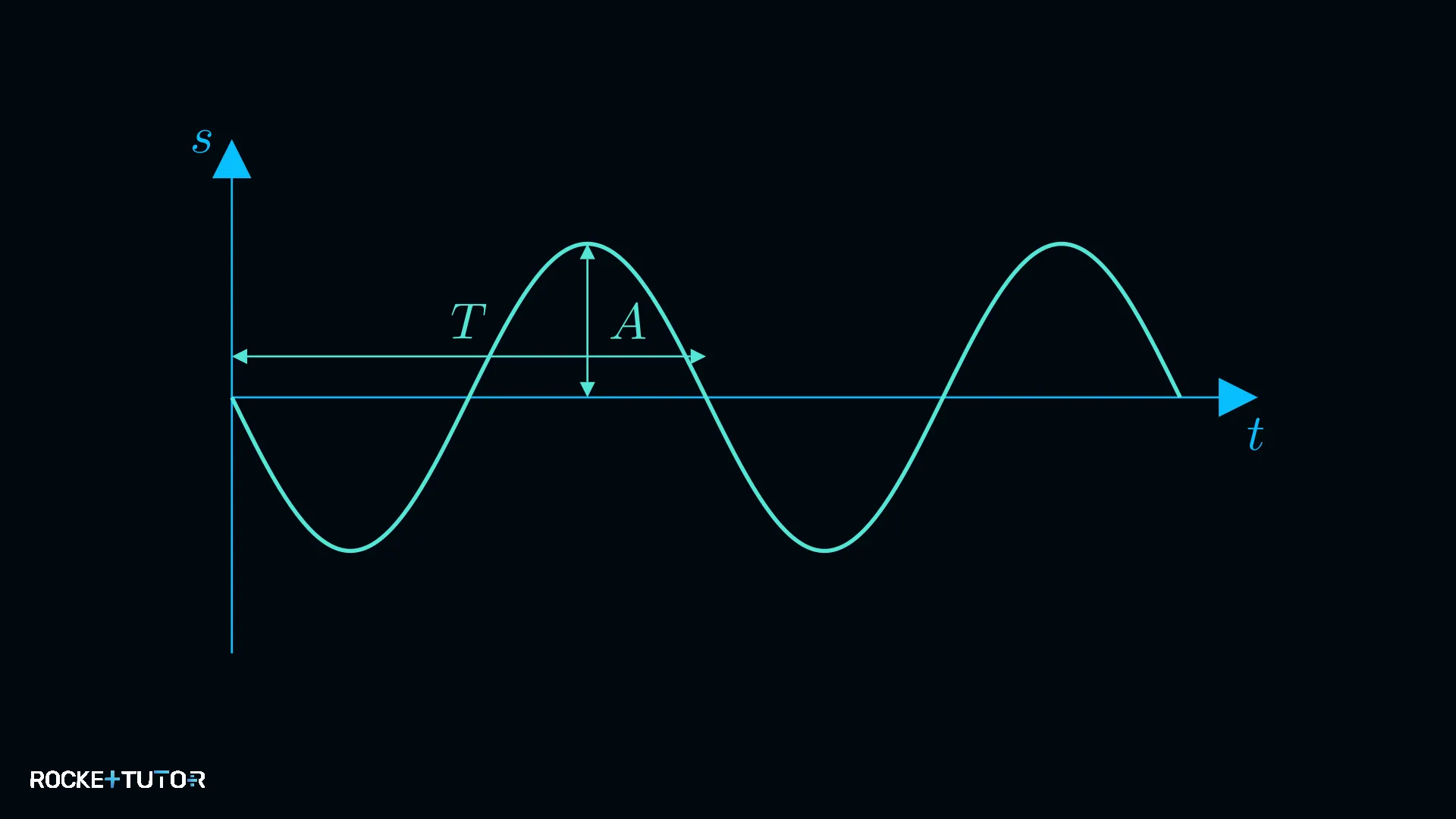

Ein Feder-Masse-Pendel besteht aus einer Masse, die an einer Feder hängt. Wenn wir die Masse ziehen und loslassen, schwingt sie auf und ab. Diese Bewegung können wir in einem Weg-Zeit-Diagramm ( $s(t)$ -Diagramm) darstellen.

Die Periodendauer lesen wir ab, indem wir schauen, wie viel Zeit auf der waagerechten Achse vergeht, bis das Wellenmuster sich exakt wiederholt. Die Härte der Feder wird durch die Federkonstante beschrieben. Wenn wir die Masse oder die Federkonstante verändern, ändert sich auch die Periodendauer.

Schritt-für-Schritt-Anleitung

Finde die Zeit für eine komplette Schwingung auf der t-Achse, um $T$ zu erhalten.
Nutze die Formel $f = \frac{1}{T}$ , um die Frequenz zu berechnen.
Stelle die Formel $T = 2\pi\sqrt{\frac{m}{D}}$ nach $D$ um und setze die Masse in Kilogramm ein.
Setze die neuen Vielfachen in die Wurzel der Formel ein, um Veränderungen von $T$ vorherzusagen.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Ein $s(t)$ -Diagramm zeigt eine Schwingung. Die Masse beträgt $m = 150 \text{ g}$ . Bestimme $T$ und $f$ . Berechne die erforderliche Federkonstante $D$ . Analysiere, wie sich das $s(t)$ -Diagramm verändert, wenn $D$ verdoppelt und $m$ halbiert wird.

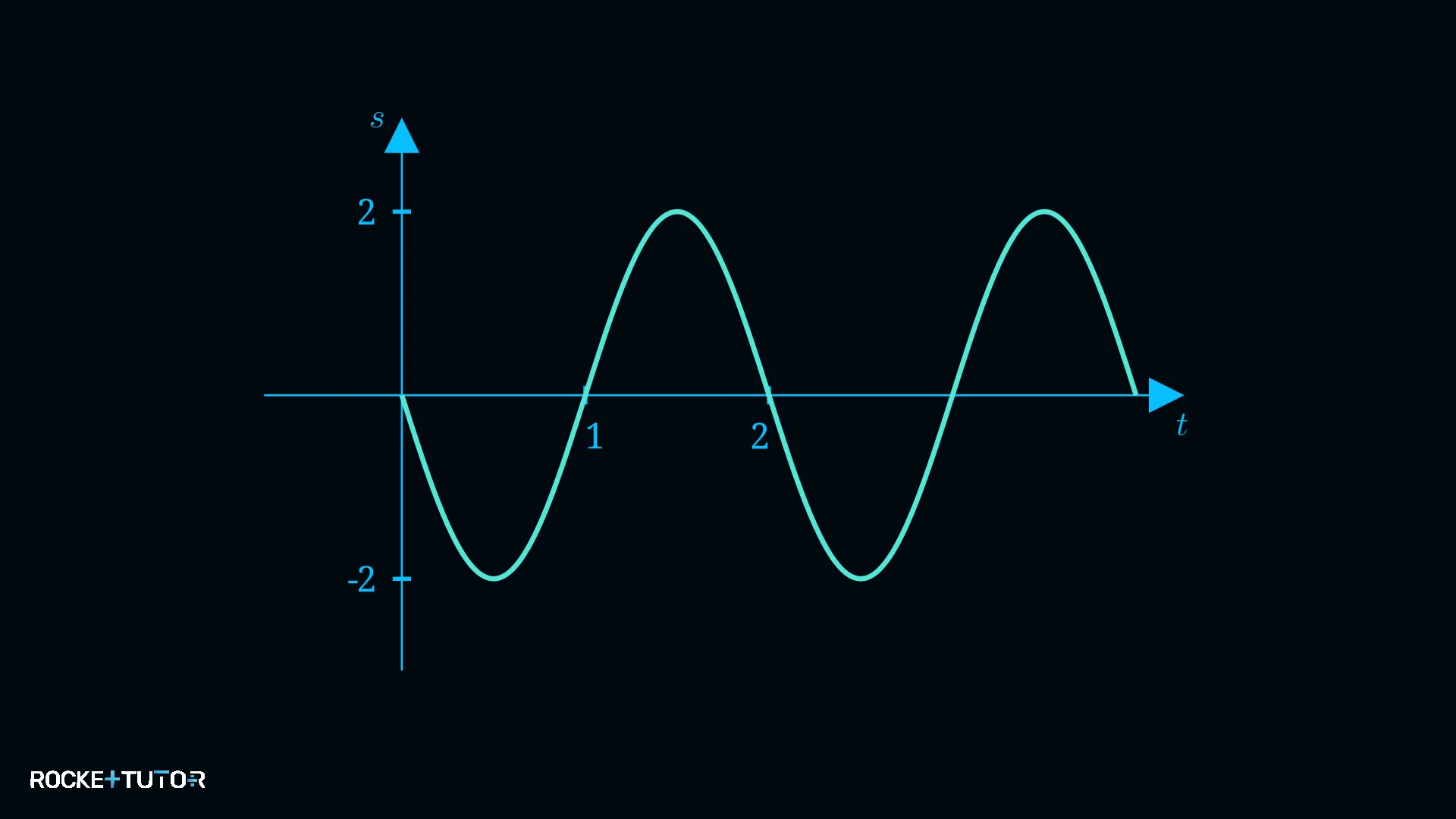

s-t-Diagramm einer mechanischen Schwingung

Fortschritt

3 / 3

Schritt 1
Werte ablesen und Frequenz berechnen
Aus dem Diagramm lesen wir ab: Eine volle Welle dauert $\textcolor{#53E5D6}{2 \text{ s}}$ .

Gegeben: $\textcolor{#53E5D6}{T} = \textcolor{#53E5D6}{2 \text{ s}}$ , $\textcolor{#08BFFF}{m} = \textcolor{#08BFFF}{150 \text{ g}} = \textcolor{#08BFFF}{0.15 \text{ kg}}$ .

$f = \frac{1}{\textcolor{#53E5D6}{2 \text{ s}}} = 0.5 \text{ Hz}$
Schritt 2
Federkonstante berechnen
Wir nutzen die umgestellte Formel:

$\textcolor{#9570FF}{D} = \frac{4\pi^{2} \cdot \textcolor{#08BFFF}{m}}{\textcolor{#53E5D6}{T}^{2}}$

Wir setzen die Werte ein:

$\textcolor{#9570FF}{D} = \frac{4\pi^{2} \cdot \textcolor{#08BFFF}{0.15 \text{ kg}}}{(\textcolor{#53E5D6}{2 \text{ s}})^{2}}$

$\textcolor{#9570FF}{D} = \frac{5.92 \text{ kg}}{4 \text{ s}^{2}} \approx \textcolor{#9570FF}{1.48 \text{ N/m}}$
Schritt 3 · Ergebnis
Veränderungen vorhersagen
Wenn $\textcolor{#9570FF}{D}$ verdoppelt ( $2 \cdot D$ ) und $\textcolor{#08BFFF}{m}$ halbiert ( $0.5 \cdot m$ ) wird, setzen wir das in die Formel ein:

$T_{neu} = 2\pi\sqrt{\frac{0.5 \cdot \textcolor{#08BFFF}{m}}{2 \cdot \textcolor{#9570FF}{D}}}$

Wir vereinfachen den Bruch unter der Wurzel ( $0.5 / 2 = 0.25$ ):

$T_{neu} = 2\pi\sqrt{0.25 \cdot \frac{\textcolor{#08BFFF}{m}}{\textcolor{#9570FF}{D}}}$

Da die Wurzel aus $0.25$ genau $0.5$ ist, halbiert sich die gesamte Periodendauer: $T_{neu} = 1 \text{ s}$ .

Ergebnis:

Die Periodendauer beträgt $\textcolor{#53E5D6}{2 \text{ s}}$ , die Frequenz $0.5 \text{ Hz}$ und die Federkonstante $\approx \textcolor{#9570FF}{1.48 \text{ N/m}}$ . Wenn $D$ verdoppelt und $m$ halbiert wird, halbiert sich die Periodendauer auf $1 \text{ s}$ . Das Diagramm würde doppelt so schnell schwingen (die Wellen rücken enger zusammen). Reality Check: Eine Federkonstante von $1.48 \text{ N/m}$ ist recht weich, was für eine kleine Masse von $150 \text{ g}$ und eine langsame Schwingung von $2 \text{ s}$ absolut Sinn ergibt.

Quiz zu Mechanische Schwingungen: Teste dein Wissen

Löse eine kostenlose Quizfrage zu Mechanische Schwingungen und prüfe, ob du die wichtigsten Schritte verstanden hast.

Quizfrage 1 zu Mechanische Schwingungen

Wie groß ist die Frequenz einer Schaukel, die für ein Hin und Her genau $2 \text{ s}$ benötigt?

Quizfrage 2 zu Mechanische Schwingungen

Nur mit Account

Wie verändert sich die Periodendauer eines Federpendels, wenn die Federkonstante verdoppelt und die Masse halbiert wird?

Übungsaufgabe zu Mechanische Schwingungen

Nur mit Account

Kostenlos freischalten

Aufgabentyp 2: Kinematik harmonischer Oszillatoren und Zeigerdiagramme

Eine harmonische Schwingung kann man sich wie den Schatten eines Punktes vorstellen, der sich im Kreis dreht. Dieser Punkt ist der "Zeiger". Der Winkel, den dieser Zeiger zu einem bestimmten Zeitpunkt hat, nennt man Phasenwinkel $\varphi$ .

Wenn die Schwingung bei der maximalen Auslenkung (ganz oben) beginnt, verwenden wir die Kosinus-Funktion: $s(t) = A \cdot \cos(\omega \cdot t)$ . Die Kreisfrequenz $\omega$ sagt uns, wie schnell sich der Zeiger dreht, und wird berechnet mit $\omega = \frac{2\pi}{T}$ .

Schritt-für-Schritt-Anleitung

Bestimme die Amplitude $A$ und berechne $\omega = \frac{2\pi}{T}$ , um die Gleichung $s(t) = A \cdot \cos(\omega \cdot t)$ aufzustellen.
Setze die Zeit $t$ in die Formel für den Winkel ein: $\varphi = \omega \cdot t$ .
Setze die gesuchte Auslenkung für $s(t)$ in die Gleichung ein und löse nach $t$ auf (Taschenrechner auf RAD!).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Ein harmonischer Oszillator hat eine Schwingungsdauer von $T = 4 \text{ s}$ und eine maximale Anfangsauslenkung von $A = 5 \text{ cm}$ . Skizziere das $s(t)$ -Diagramm für $0 \text{ s} \le t \le 10 \text{ s}$ . Bestimme die Phasenwinkel zu den Zeitpunkten $t_{1} = 1 \text{ s}$ und $t_{2} = 5.5 \text{ s}$ . Berechne den ersten exakten Zeitpunkt, zu dem die Auslenkung $2.5 \text{ cm}$ beträgt.

Fortschritt

3 / 3

Schritt 1
Diagramm skizzieren und Gleichung aufstellen
Da die Schwingung bei der maximalen Auslenkung ( $5 \text{ cm}$ ) beginnt, ist es eine Kosinus-Kurve. Eine volle Welle dauert $4 \text{ s}$ .

Kosinus-Kurve einer harmonischen Schwingung

Die Kreisfrequenz ist $\omega = \frac{2\pi}{4 \text{ s}} = \frac{\pi}{2 \text{ s}^{-1}}$ .

Die Gleichung lautet: $s(t) = 5 \text{ cm} \cdot \cos(\frac{\pi}{2} \cdot t)$
Schritt 2
Phasenwinkel berechnen
Für $t_{1} = 1 \text{ s}$ :

$\varphi_{1} = \frac{\pi}{2 \text{ s}^{-1}} \cdot 1 \text{ s} = \frac{\pi}{2}$ (Das entspricht $90^{\circ}$ , der Zeiger zeigt steil nach oben).

Für $t_{2} = 5.5 \text{ s}$ :

$\varphi_{2} = \frac{\pi}{2 \text{ s}^{-1}} \cdot 5.5 \text{ s} = 2.75\pi$ (Das entspricht einer vollen Umdrehung plus $0.75\pi$ bzw. $135^{\circ}$ ).
Schritt 3 · Ergebnis
Zeitpunkt für Auslenkung berechnen
Wir setzen $s(t) = 2.5 \text{ cm}$ in die Gleichung ein:

$2.5 \text{ cm} = 5 \text{ cm} \cdot \cos(\frac{\pi}{2} \cdot t)$

Wir teilen durch $5 \text{ cm}$ :

$0.5 = \cos(\frac{\pi}{2} \cdot t)$

Wir wenden den $\arccos$ an:

$\arccos(0.5) = \frac{\pi}{3}$

Also gilt:

$\frac{\pi}{3} = \frac{\pi}{2} \cdot t$

Wir lösen nach $t$ auf, indem wir mit $2$ multiplizieren und durch $\pi$ teilen:

$t = \frac{2}{3} \text{ s}$

Ergebnis:

Die Phasenwinkel betragen $\frac{\pi}{2}$ und $2.75\pi$ . Der erste Zeitpunkt, an dem die Auslenkung $2.5 \text{ cm}$ erreicht, ist nach exakt $\frac{2}{3} \text{ s}$ . Reality Check: Da eine volle Schwingung $4 \text{ s}$ dauert und bei $5 \text{ cm}$ startet, muss der Wert von $2.5 \text{ cm}$ (die Hälfte) erreicht werden, bevor der Nulldurchgang bei $1 \text{ s}$ passiert. $\frac{2}{3} \text{ s}$ (ca. $0.67 \text{ s}$ ) passt perfekt.

Aufgabentyp 3: Modellieren mit dem mathematischen Pendel

Ein Fadenpendel ist ein großartiges Modell für Schwingungen. Die Schwingungsdauer hängt überraschenderweise nur von der Länge des Pendels und der Schwerkraft ab, nicht von der Masse!

Wenn du auf einer Schaukel sitzt, ist es egal, ob ein Kind oder ein Erwachsener schaukelt – bei gleicher Schaukellänge ist der Rhythmus gleich.

Es gibt jedoch eine wichtige Bedingung: Die Bewegung ist nur dann eine perfekte harmonische Schwingung, wenn der Auslenkungswinkel sehr klein ist (unter $10^{\circ}$ ). Das nennt man Kleinwinkelnäherung. Bei großen Winkeln wird die Rückstellkraft nicht mehr perfekt linear, und die Formel wird ungenau.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Berechne die erforderliche Pendellänge $l$ , um eine Schwingungsfrequenz von $f = 0.3 \text{ Hz}$ zu erreichen. Erläutere kurz die physikalischen Bedingungen, unter denen diese Bewegung als harmonische Schwingung betrachtet werden kann. Verwende $g = 9.81 \text{ m/s}^{2}$ .

Fortschritt

2 / 2

Schritt 1
Periodendauer berechnen
$T = \frac{1}{f} = \frac{1}{0.3 \text{ Hz}} \approx 3.33 \text{ s}$
Schritt 2 · Ergebnis
Pendellänge berechnen
Wir nutzen die Formel für das Fadenpendel:

$T = 2\pi\sqrt{\frac{l}{g}}$

Wir quadrieren beide Seiten, um die Wurzel zu entfernen:

$T^{2} = 4\pi^{2} \cdot \frac{l}{g}$

Wir stellen nach $l$ um, indem wir mit $g$ multiplizieren und durch $4\pi^{2}$ teilen:

$l = \frac{T^{2} \cdot g}{4\pi^{2}}$

Wir setzen die Werte ein:

$l = \frac{(3.33 \text{ s})^{2} \cdot 9.81 \text{ m/s}^{2}}{4\pi^{2}} \approx 2.76 \text{ m}$

Ergebnis:

Die erforderliche Pendellänge beträgt etwa $2.76 \text{ m}$ . Damit dies eine perfekte harmonische Schwingung ist, darf die Schaukel nur leicht angestupst werden (kleiner Auslenkungswinkel unter $10^{\circ}$ ), da nur dann die Rückstellkraft proportional zur Auslenkung ist (Kleinwinkelnäherung). Reality Check: Eine Schaukel von knapp $3 \text{ Metern}$ Länge ist realistisch für einen Spielplatz und passt zu einer gemütlichen Schwingungsdauer von über $3 \text{ Sekunden}$ .

Aufgabentyp 4: Herleitung der Schwingungsdauer eines U-Rohrs

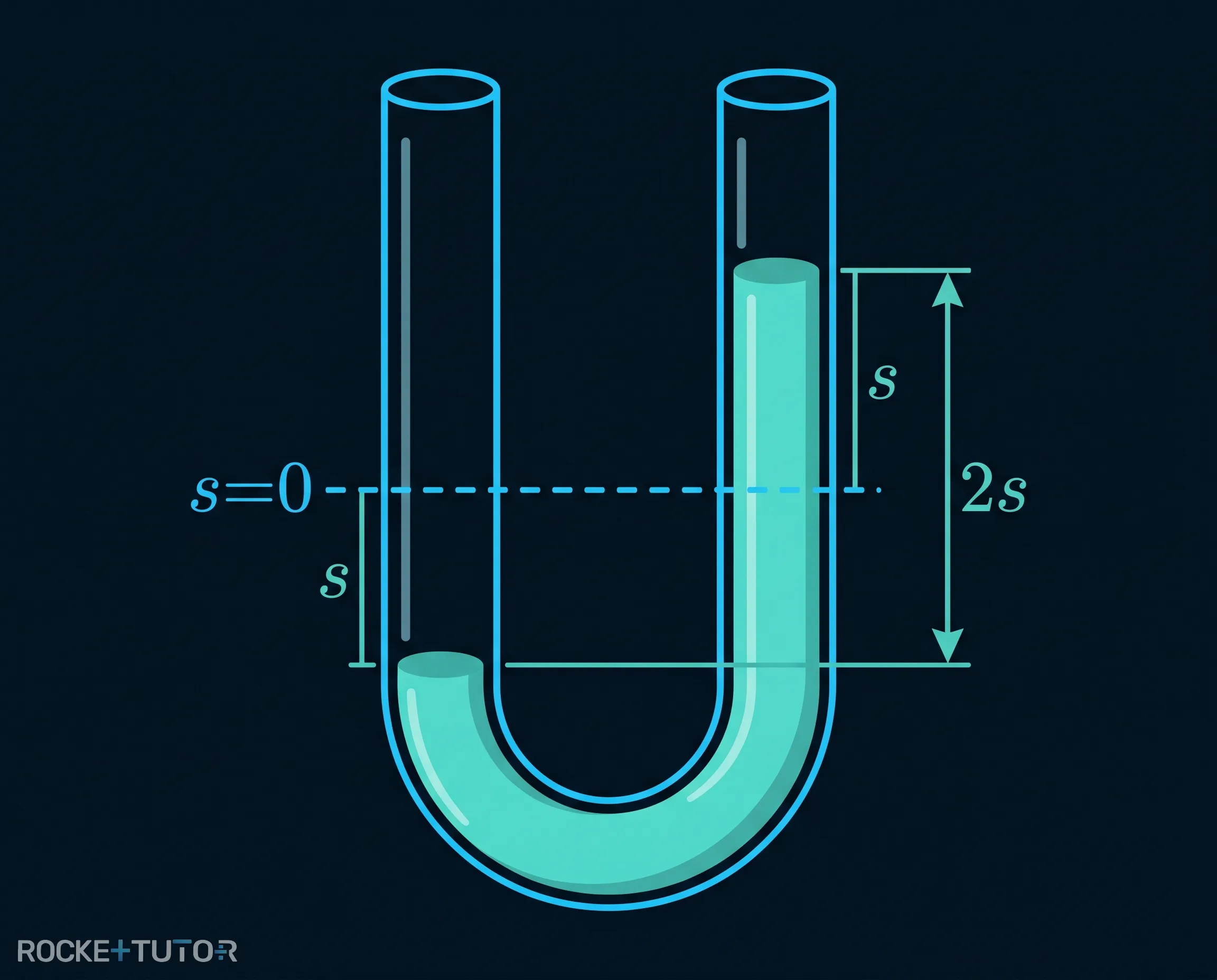

Stell dir ein U-förmiges Rohr vor, das mit Wasser gefüllt ist. Wenn das Wasser in Ruhe ist, steht es auf beiden Seiten gleich hoch.

Wenn wir das Wasser auf der linken Seite um die Strecke $\textcolor{#FF7D57}{s}$ nach unten drücken, steigt es auf der rechten Seite um $\textcolor{#FF7D57}{s}$ nach oben. Der gesamte Höhenunterschied zwischen den beiden Wasserspiegeln ist dann $2 \cdot \textcolor{#FF7D57}{s}$ .

Dieses "überschüssige" Wasser auf der rechten Seite drückt mit seiner Gewichtskraft nach unten und will das System zurück in die Ruhelage zwingen. Das ist unsere Rückstellkraft $F$ . Da diese Kraft immer in die entgegengesetzte Richtung der Auslenkung wirkt, bekommt sie ein Minuszeichen: $F = -D \cdot \textcolor{#FF7D57}{s}$ .

Schritt-für-Schritt-Anleitung

Finde heraus, welche Masse für das Ungleichgewicht sorgt, und berechne deren Gewichtskraft.
Bringe die Kraft in die Form $F = -D \cdot s$ , um die Richtgröße $D$ zu identifizieren.
Setze die schwingende Masse $m$ und das gefundene $D$ in die Standardformel $T = 2\pi\sqrt{\frac{m}{D}}$ ein und kürze die Variablen.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Leite die Formel für die Schwingungsdauer $T$ einer Flüssigkeitssäule der Gesamtlänge $l$ in einem U-Rohr her. Die Flüssigkeit hat die Dichte $\rho$ und das Rohr die Querschnittsfläche $A$ .

Fortschritt

3 / 3

Schritt 1
Rückstellkraft bestimmen
Wenn die Flüssigkeit um $\textcolor{#FF7D57}{s}$ ausgelenkt wird, entsteht ein Höhenunterschied von $2\textcolor{#FF7D57}{s}$ .

Das Volumen dieses überschüssigen Wassers ist $V = A \cdot 2\textcolor{#FF7D57}{s}$ .

Die Masse dieses Wassers ist $m_{diff} = \rho \cdot V = \rho \cdot A \cdot 2\textcolor{#FF7D57}{s}$ .

Die Gewichtskraft, die als Rückstellkraft wirkt, ist:

$F = -m_{diff} \cdot g = -\rho \cdot A \cdot 2\textcolor{#FF7D57}{s} \cdot g$
Schritt 2
Richtgröße D identifizieren
Wir sortieren die Formel um, um die Form $F = -D \cdot \textcolor{#FF7D57}{s}$ zu erhalten:

$F = -(2 \cdot \rho \cdot A \cdot g) \cdot \textcolor{#FF7D57}{s}$

Daraus lesen wir ab:

$D = 2 \cdot \rho \cdot A \cdot g$
Schritt 3 · Ergebnis
In die Schwingungsformel einsetzen
Die gesamte schwingende Masse im Rohr ist $m = \rho \cdot A \cdot l$ .

Wir setzen $m$ und $D$ in die Formel $T = 2\pi\sqrt{\frac{m}{D}}$ ein:

$T = 2\pi\sqrt{\frac{\rho \cdot A \cdot l}{2 \cdot \rho \cdot A \cdot g}}$

Ergebnis:

Die Dichte $\rho$ und die Fläche $A$ kürzen sich oben und unten weg. Übrig bleibt die finale Formel: $T = 2\pi\sqrt{\frac{l}{2g}}$ . Reality Check: Die Formel ähnelt stark der des Fadenpendels ( $T = 2\pi\sqrt{\frac{l}{g}}$ ), nur dass hier $2g$ im Nenner steht, weil die Rückstellkraft durch den doppelten Höhenunterschied ( $2s$ ) verstärkt wird. Das ergibt physikalisch absolut Sinn.

Wichtige Erkenntnisse

Die Periodendauer $T$ ist die Zeit für eine volle Schwingung, die Frequenz $f$ gibt die Schwingungen pro Sekunde an.
Beim Federpendel ändert sich die Schwingungsdauer, wenn man die Masse oder die Federhärte anpasst.
Zeigerdiagramme helfen dabei, den aktuellen Zustand (Phasenwinkel) einer Schwingung als Kreisbewegung darzustellen.
Ein Fadenpendel schwingt nur bei kleinen Winkeln (unter $10^{\circ}$ ) perfekt harmonisch.
Beim U-Rohr sorgt der Höhenunterschied ( $2s$ ) der Flüssigkeit für die Rückstellkraft, die das Wasser schwingen lässt.
