Induktion durch Lorentzkraft einfach erklärt: Beispiele

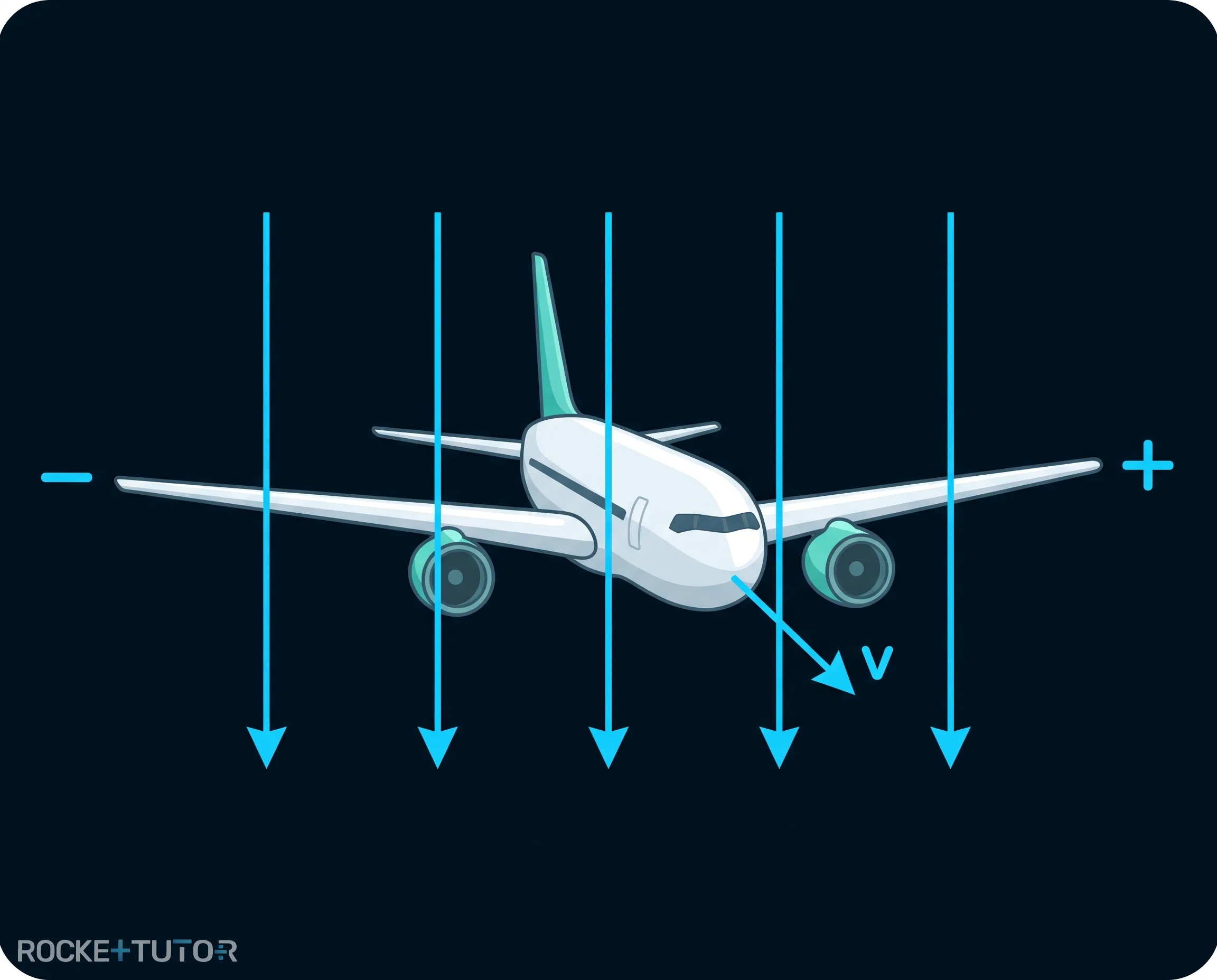

Stell dir vor, du fliegst in einem Flugzeug. Wusstest du, dass die Flügel des Flugzeugs während des Fluges wie eine riesige, fliegende Batterie wirken und eine elektrische Spannung erzeugen?

Das liegt am Magnetfeld der Erde! Bei der Induktion durch die Lorentzkraft lernen wir, wie die Bewegung durch ein Magnetfeld Elektronen verschiebt. Wir werden Schritt für Schritt herleiten, wie man diese sogenannte Induktionsspannung berechnet, und verstehen, warum sie in geschlossenen Leiterschleifen manchmal einfach wieder verschwindet.

Vorwissen

• Lorentzkraft ($F_L$): Die Kraft, die auf bewegte Ladungen in einem Magnetfeld wirkt. Formel: $F_L = e \cdot v \cdot B$ Beispiel: Ein Elektron, das sich durch ein Magnetfeld bewegt, wird von seiner geraden Bahn abgelenkt.
• Elektrische Kraft ($F_{el}$): Die Kraft, die auf Ladungen in einem elektrischen Feld ($E$) wirkt. Formel: $F_{el} = e \cdot E$ Beispiel: Ein Elektron wird in einem elektrischen Feld vom Minuspol weggedrückt und zum Pluspol hingezogen.
• Spannung im homogenen Feld ($U$): Der Zusammenhang zwischen der Stärke des elektrischen Feldes und der Strecke ($d$). Formel: $U = E \cdot d$ Beispiel: Zwischen zwei Metallplatten mit $10 \text{ V}$ Spannung und $0.1 \text{ m}$ Abstand herrscht ein konstantes elektrisches Feld.

Aufgabentyp 1: Herleitung der Induktionsspannung in einem bewegten Leiter

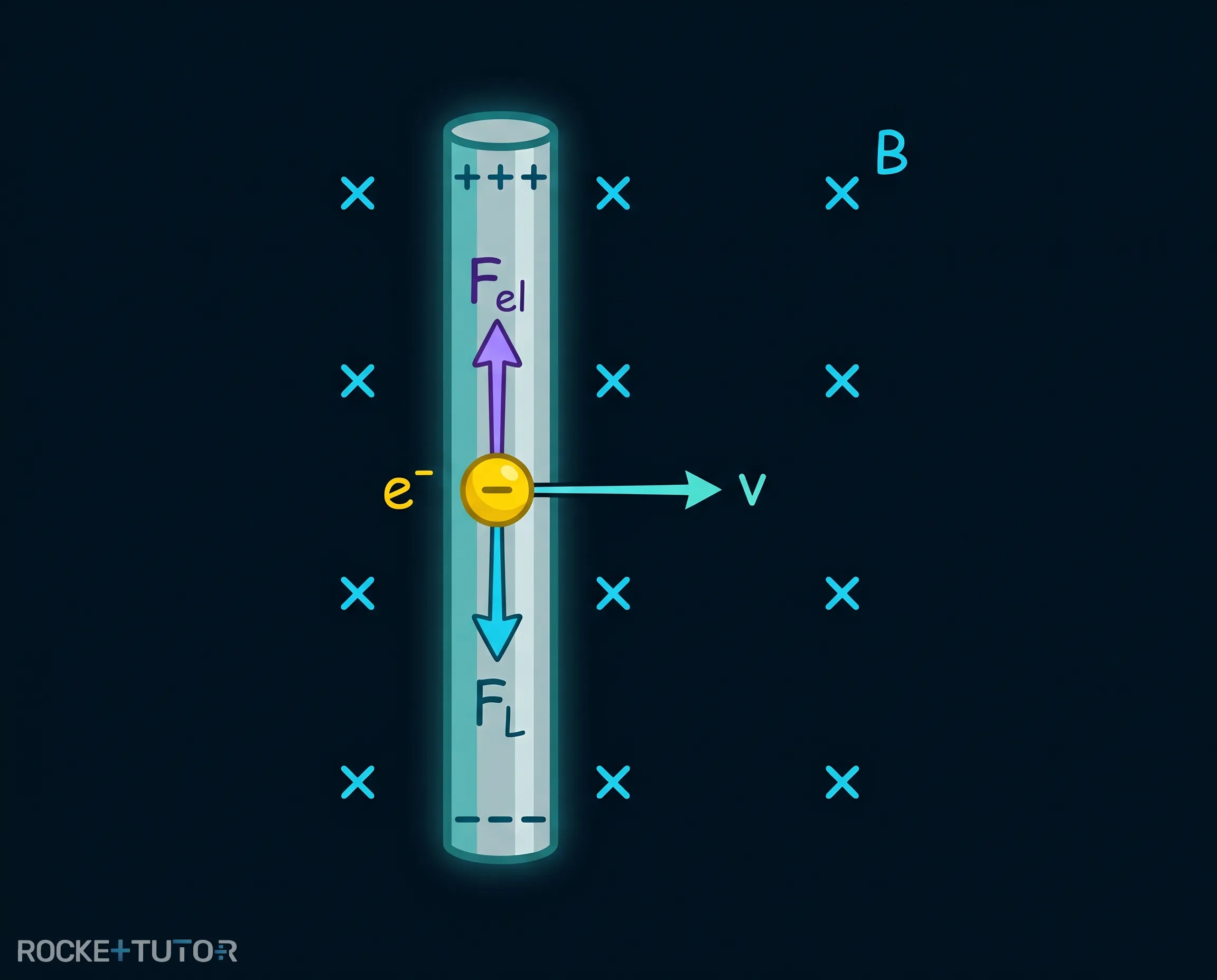

Wenn sich ein Metallstab durch ein Magnetfeld bewegt, bewegen sich die darin enthaltenen freien Elektronen automatisch mit. Auf diese bewegten Elektronen wirkt die Lorentzkraft. Sie drückt die Elektronen an ein Ende des Stabes.

Dadurch entsteht an diesem Ende ein Elektronenüberschuss (Minuspol) und am anderen Ende ein Elektronenmangel (Pluspol). Diese Ladungstrennung erzeugt ein elektrisches Feld im Stab. Dieses Feld übt nun eine elektrische Kraft auf die Elektronen aus, die genau in die entgegengesetzte Richtung der Lorentzkraft drückt.

Realitätsbezug: Für unsere Herleitung gehen wir von einem idealen, homogenen Magnetfeld aus, in dem sich der Leiter mit konstanter Geschwindigkeit bewegt.

Die Elektronen wandern so lange, bis ein Kräftegleichgewicht herrscht. Das bedeutet, beide Kräfte sind exakt gleich stark:

$\textcolor{#9570FF}{F_{el}} = \textcolor{#08BFFF}{F_{L}}$

Wir setzen die bekannten Formeln für beide Kräfte ein ($e$ ist die Elementarladung der Elektronen):

$e \cdot \textcolor{#9570FF}{E} = \textcolor{#08BFFF}{B} \cdot e \cdot \textcolor{#53E5D6}{v}$

Da das $e$ auf beiden Seiten der Gleichung steht, können wir die Gleichung durch $e$ teilen. Die Ladung kürzt sich also heraus:

$\textcolor{#9570FF}{E} = \textcolor{#08BFFF}{B} \cdot \textcolor{#53E5D6}{v}$

Wir wissen aus dem Vorwissen, dass die Spannung $U = \textcolor{#9570FF}{E} \cdot d$ ist (wobei $d$ die Länge des Stabes ist). Wenn wir nun unser Ergebnis für $\textcolor{#9570FF}{E}$ in diese Formel einsetzen, erhalten wir die fertige Formel für die Induktionsspannung:

$U = \textcolor{#53E5D6}{v} \cdot \textcolor{#08BFFF}{B} \cdot d$

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Finde die Geschwindigkeit ($v$), die magnetische Flussdichte ($B$) und die Länge des Leiters ($d$) im Text.
2. Einheiten überprüfen: Stelle sicher, dass alle Werte in Standardeinheiten vorliegen: Geschwindigkeit in $\text{m/s}$, Magnetfeld in $\text{T}$ (Tesla) und Länge in $\text{m}$.
3. Formel aufstellen und Werte einsetzen: Nutze die hergeleitete Formel $U = v \cdot B \cdot d$ und setze die Zahlen ein.
4. Ergebnis berechnen: Multipliziere die Werte und gib das Endergebnis mit der Einheit Volt ($\text{V}$) an.

Durchgerechnete Beispiele

Aufgabentyp 2: Induktion in Leiterschleifen

Bisher haben wir nur einen einzelnen Stab betrachtet. Was passiert, wenn wir stattdessen eine rechteckige Leiterschleife (einen geschlossenen Rahmen) in ein Magnetfeld hineinbewegen?

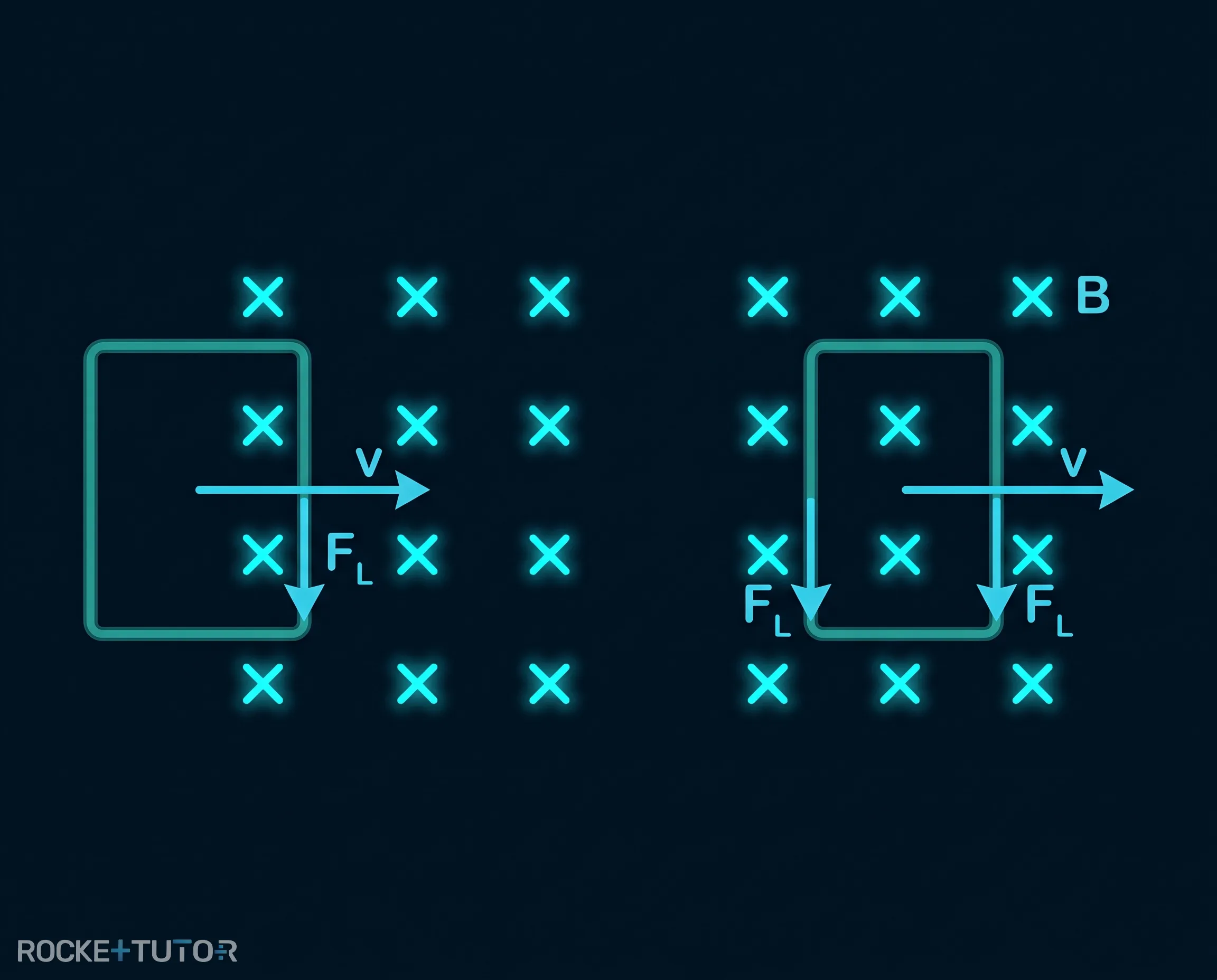

Phase 1: Das Eintreten in das Magnetfeld

Wenn die Schleife beginnt, in das Magnetfeld einzutreten, befindet sich zunächst nur das vordere vertikale Leiterstück im Feld. Die Lorentzkraft drückt die Elektronen in diesem vorderen Stück nach unten. Dadurch entsteht eine messbare Induktionsspannung, genau wie bei unserem einzelnen Stab.

Phase 2: Vollständig im Magnetfeld

Sobald die Schleife komplett in das homogene Magnetfeld eingetaucht ist, ändert sich die Situation drastisch. Nun bewegen sich sowohl das vordere als auch das hintere vertikale Leiterstück durch das Feld. Die Lorentzkraft wirkt jetzt auf die Elektronen in beiden Stücken und drückt sie gleichermaßen nach unten.

Stell dir vor, du schaltest zwei identische Batterien rückwärts gegeneinander. Da an beiden Messpunkten der exakt gleiche Elektronenmangel (bzw. Elektronenüberschuss) entsteht, gibt es keinen Unterschied mehr zwischen den beiden Seiten. Ohne einen Unterschied (Potenzialdifferenz) gibt es auch keine Spannung. Die gemessene Gesamtspannung sinkt sofort auf null!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Lorentzkraft verschiebt Elektronen in einem bewegten Leiter und erzeugt so eine Ladungstrennung.
• Ein Kräftegleichgewicht zwischen Lorentzkraft und elektrischer Kraft führt zur Formel für die Induktionsspannung: $U = v \cdot B \cdot d$.
• Tritt eine Leiterschleife in ein Magnetfeld ein, wird nur so lange eine Spannung induziert, wie sich nur ein Teil der Schleife im Feld befindet.
• Ist die Schleife vollständig im homogenen Magnetfeld, heben sich die Effekte auf beiden Seiten auf und die Spannung ist $0 \text{ V}$.
