Erzeugung und Eigenschaften von Röntgenstrahlung einfach erklärt

Wenn du dir den Arm brichst, können Ärzte in deinen Körper schauen, ohne ein Skalpell zu benutzen. Wie ist das möglich? Sie nutzen Röntgenstrahlen. Die Erzeugung und Eigenschaften von Röntgenstrahlung haben die Welt der Medizin und Physik revolutioniert. In diesem Artikel erfährst du, was genau diese Strahlen sind, wie sie entdeckt wurden und wie man sie in einer speziellen Röhre künstlich erzeugt.

Schnellantwort

Röntgenstrahlung besteht aus energiereichen elektromagnetischen Wellen, die Materialien wie menschliches Gewebe durchdringen können. Sie wird künstlich in einer Röntgenröhre erzeugt, indem stark beschleunigte Elektronen auf eine Metallanode prallen und beim abrupten Abbremsen ihre Bewegungsenergie als Strahlung abgeben.

Vorwissen

• Elektromagnetische Wellen: Licht ist eine Welle, die Energie transportiert. Verschiedene Arten von Licht haben unterschiedliche Wellenlängen. Beispiel: Sichtbares Licht lässt uns sehen, während Infrarotstrahlung als Wärme spürbar ist.
• Energie im elektrischen Feld: Wenn ein geladenes Teilchen (wie ein Elektron) durch eine Spannung beschleunigt wird, gewinnt es kinetische Energie. Formel: $E = q \cdot U$ Beispiel: Ein Elektron, das durch eine Spannung von $100 \text{ V}$ beschleunigt wird, wird schneller und gewinnt Bewegungsenergie.

Aufgabentyp 1: Energie der Elektronen in der Röntgenröhre berechnen

Im Jahr 1895 machte der Physiker Wilhelm Conrad Röntgen bei Experimenten mit Gasentladungen eine zufällige Entdeckung: Er fand eine völlig neue Art von Strahlung.

Diese Röntgenstrahlung (im Englischen oft „X-Rays“ genannt) hat zwei sehr besondere Eigenschaften:

• Durchdringungskraft: Sie kann Gegenstände durchdringen, die für normales, sichtbares Licht völlig undurchlässig sind. Dazu gehören Holz, Plastik und auch menschliches Gewebe.
• Keine Ablenkung: Wenn man Röntgenstrahlen durch ein starkes elektrisches oder magnetisches Feld schickt, ändern sie ihre Richtung nicht.

Aus der Tatsache, dass sie nicht abgelenkt werden, schlossen Wissenschaftler, dass Röntgenstrahlen keine elektrisch geladenen Teilchen sein können. Stattdessen handelt es sich um elektromagnetische Wellen – genau wie sichtbares Licht, aber mit einer extrem kurzen Wellenlänge und viel mehr Energie.

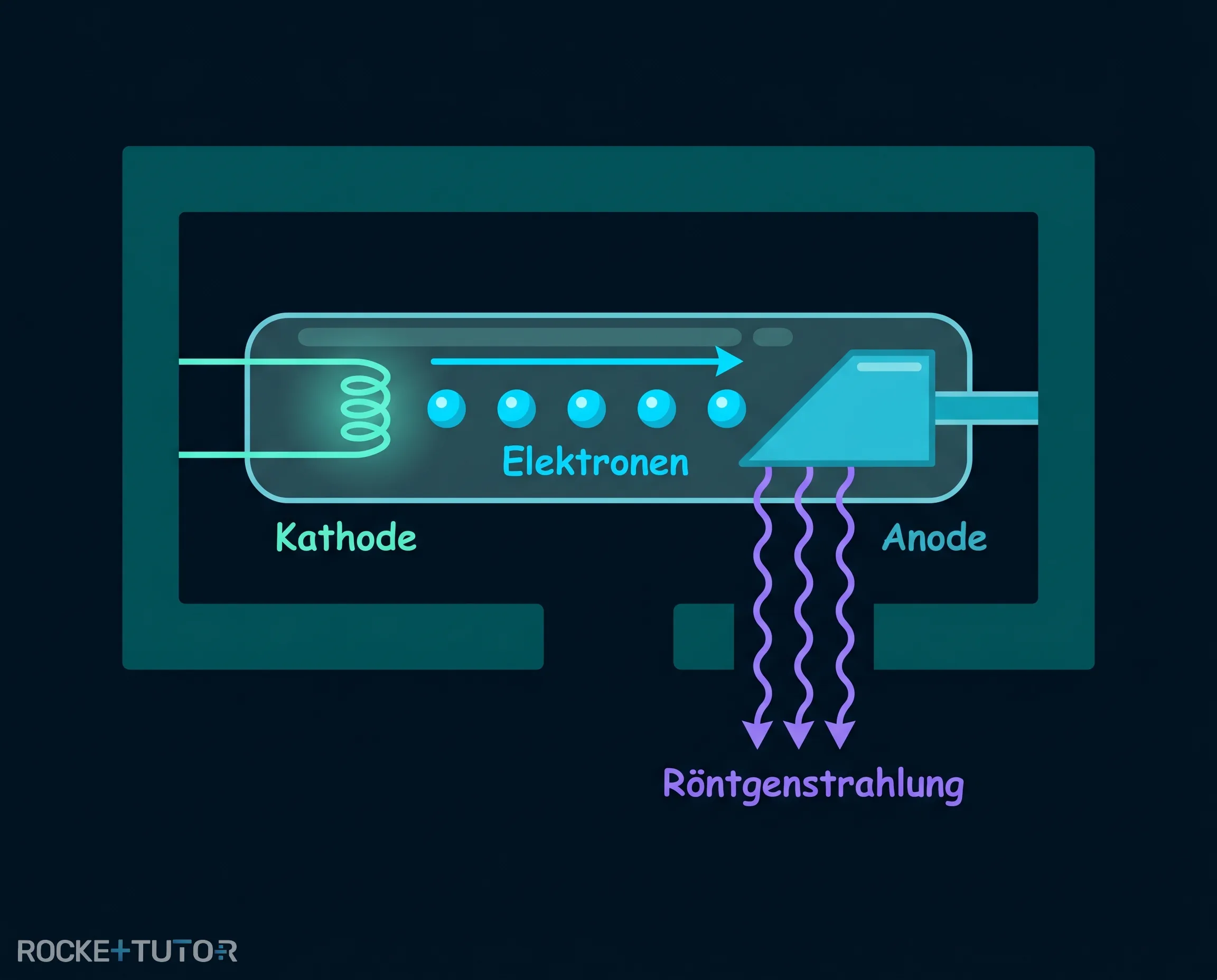

Wie erzeugt man diese energiereichen Strahlen? Dafür nutzt man einen speziellen Apparat: die Röntgenröhre. Der Prozess lässt sich in vier Phasen unterteilen:

1. Elektronenquelle: In einer luftleeren Glasröhre befindet sich ein Draht, die sogenannte Glühkathode. Wenn man eine Heizspannung anlegt, wird der Draht so heiß, dass sich Elektronen aus dem Metall lösen (thermische Emission).
2. Beschleunigung: Zwischen der Kathode und einem Zielmetall (der Anode) wird eine extrem hohe Beschleunigungsspannung angelegt (typischerweise $12 \text{ kV}$ bis $35 \text{ kV}$). Dieses starke elektrische Feld zieht die Elektronen an und beschleunigt sie enorm. Sie erhalten dadurch eine sehr hohe kinetische Energie.
3. Abbremsung: Die rasend schnellen Elektronen prallen auf die schräg gestellte Metallanode. Diese Anode besteht aus einem Material mit einer hohen Ordnungszahl (viele Protonen im Kern, wie zum Beispiel Wolfram). Beim Aufprall werden die Elektronen abrupt abgebremst.
4. Emission: Die Energie kann nicht einfach verschwinden. Die verlorene kinetische Energie der Elektronen wird beim Abbremsen in Röntgenstrahlung umgewandelt, die von der Anode abgestrahlt wird.

Merksatz: Treffen energiereiche Elektronen auf ein Metall mit hoher Ordnungszahl, so wird von diesem Metall energiereiche Röntgenstrahlung emittiert.

Da Röntgenstrahlen fast alles durchdringen, muss man sich vor ihnen schützen. Deshalb ist die gesamte Röntgenröhre mit einer dicken Abschirmung aus Bleiglas oder dicken Metallplatten umgeben. Nur an einer kleinen Stelle gibt es ein Fenster, durch das die Strahlung gezielt austreten kann.

Schritt-für-Schritt-Anleitung

Wenn du berechnen sollst, wie viel Energie die Elektronen in der Röntgenröhre durch die Beschleunigung erhalten, kannst du diesem Plan folgen:

1. Gegebene Größen identifizieren: Finde die Beschleunigungsspannung ($U$) und notiere die Elementarladung ($e$).
2. Formel aufstellen: Nutze die Formel $E_{kin} = e \cdot U$ für die Bewegungsenergie.
3. Werte einsetzen und berechnen: Setze die Werte ein (Spannung in Volt) und berechne das Ergebnis in Joule.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Röntgenstrahlen sind elektromagnetische Wellen mit sehr kurzer Wellenlänge, die 1895 von W. C. Röntgen entdeckt wurden.
• Sie durchdringen viele Materialien und werden von Magnetfeldern oder elektrischen Feldern nicht abgelenkt.
• In einer Röntgenröhre werden Elektronen durch eine Hochspannung beschleunigt und prallen auf eine Metallanode.
• Beim abrupten Abbremsen der Elektronen wird ihre kinetische Energie in Röntgenstrahlung umgewandelt.
