Was ist die elektromagnetische Induktion?

Die elektromagnetische Induktion ist ein physikalisches Phänomen, bei dem eine Spannung entsteht, wenn sich das Magnetfeld durch eine Fläche ändert. Das passiert entweder durch Bewegung einer Spule im Magnetfeld oder durch Änderung der Magnetfeldstärke selbst. Sie ist die Grundlage für Generatoren und Transformatoren.

Was besagt die Lenzsche Regel?

Die Lenzsche Regel besagt, dass ein induzierter Strom immer so gerichtet ist, dass er seiner eigenen Ursache entgegenwirkt. Wenn du zum Beispiel einen Magneten in eine Spule schiebst, erzeugt der induzierte Strom ein Magnetfeld, das den Magneten abstößt und so die Bewegung bremst.

Wie entstehen Wirbelströme?

Wirbelströme entstehen, wenn sich ein Magnetfeld in der Nähe eines massiven elektrischen Leiters (wie einem Kupferrohr) ändert. Im Metall bilden sich kreisförmige Ströme, die wiederum eigene Magnetfelder erzeugen. Diese wirken nach der Lenzschen Regel der Ursache entgegen und erzeugen eine starke Bremskraft.

Wie berechnet man die Induktionsspannung bei einer rotierenden Spule?

Bei einer rotierenden Spule ändert sich der Winkel zwischen Spulenfläche und Magnetfeld, was durch eine Kosinus-Funktion beschrieben wird. Um die Spannung zu berechnen, musst du die Kettenregel anwenden: Du leitest die äußere Funktion ab und multiplizierst sie mit der inneren Ableitung des zeitabhängigen Winkels.

Elektromagnetische Induktion und Anwendungen

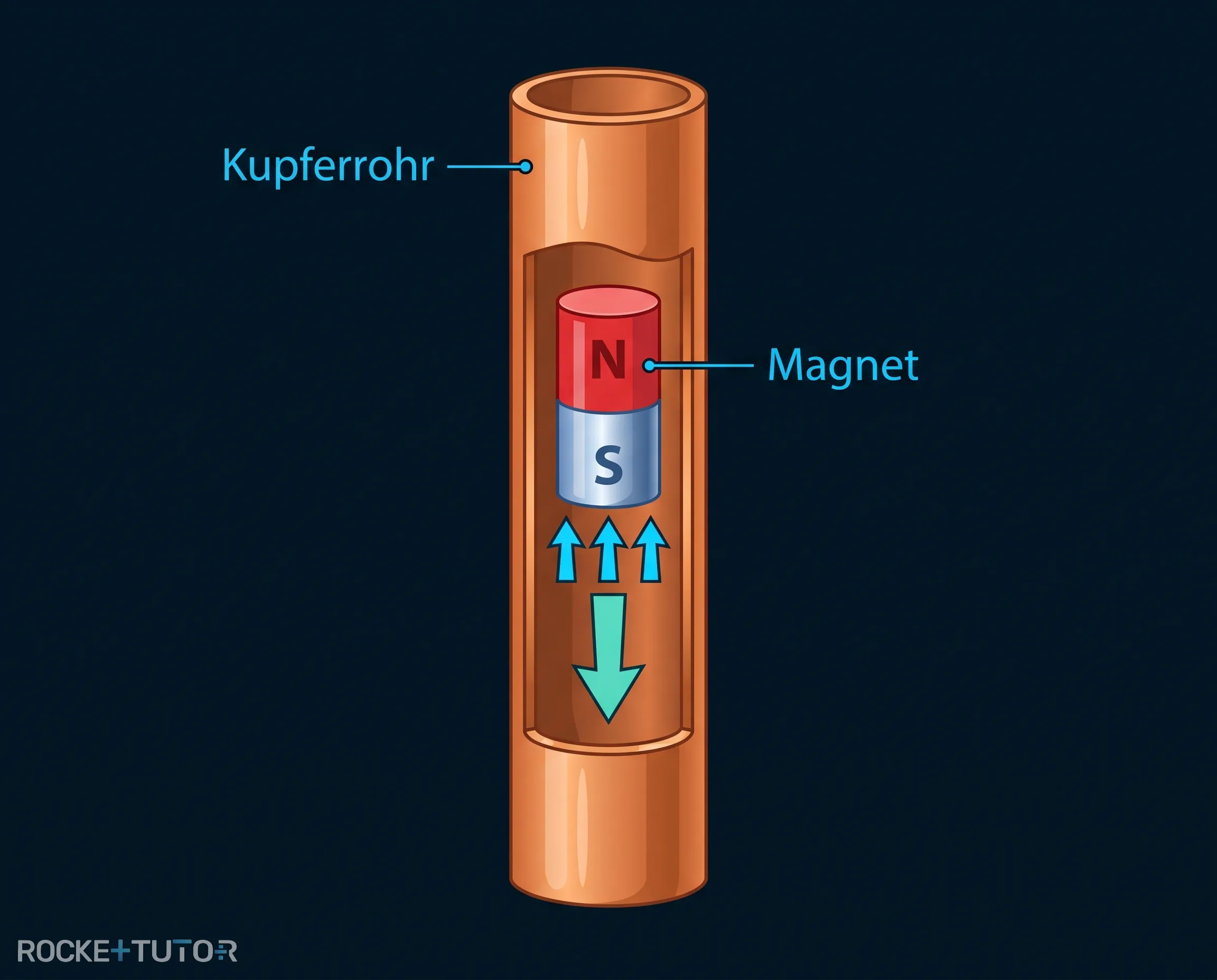

Stell dir vor, du lässt einen starken Magneten durch ein langes Rohr aus Kupfer fallen. Anstatt wie ein normaler Stein in Sekundenbruchteilen auf dem Boden aufzuschlagen, schwebt der Magnet fast wie in Zeitlupe durch das Rohr nach unten.

Das ist keine Magie, sondern eines der wichtigsten Phänomene der Physik: die elektromagnetische Induktion und Anwendungen. In diesem Thema wirst du lernen, wie Bewegung und Magnete zusammenarbeiten, um Strom zu erzeugen, wie Generatoren funktionieren und warum der Magnet im Kupferrohr scheinbar die Schwerkraft überlistet.

Vorwissen

Magnetischer Fluss ( $\Phi$ ): Beschreibt, wie viel Magnetfeld durch eine bestimmte Fläche strömt.

Formel: $\Phi = \textcolor{#08BFFF}{B} \cdot \textcolor{#9570FF}{A}$ (Magnetische Flussdichte mal Fläche).

Beispiel: Ein Magnetfeld von $2 \text{ T}$ durchdringt eine Fläche von $3 \text{ m}^{2}$ , also ist der Fluss $6 \text{ Wb}$ (Weber).
Induktionsgesetz (Faraday): Eine Spannung ( $\textcolor{#53E5D6}{U_{\text{ind}}}$ ) entsteht nur, wenn sich der magnetische Fluss $\Phi$ ändert.

Formel: $\textcolor{#53E5D6}{U_{\text{ind}}} = -n \cdot \frac{\Delta \Phi}{\Delta t}$ ( $n$ ist die Windungszahl der Spule).

Beispiel: Wenn sich der Fluss durch eine Spule mit 10 Windungen in einer Sekunde um $5 \text{ Wb}$ ändert, wird eine Spannung induziert.

Aufgabentyp 1: Bewegungs- und Transformatorinduktion

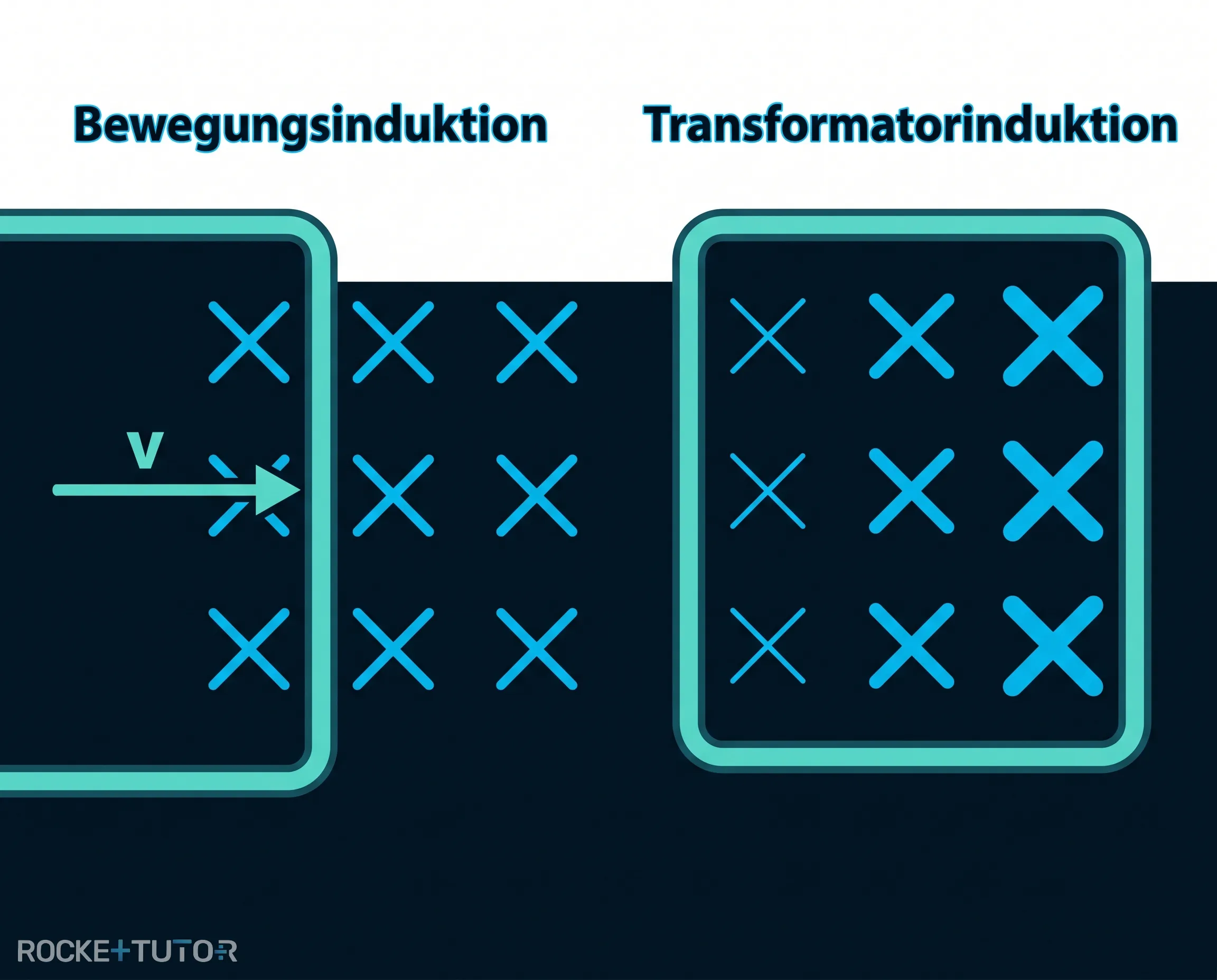

Damit eine Induktionsspannung entsteht, muss sich der magnetische Fluss $\Phi$ ändern. Da $\Phi = \textcolor{#08BFFF}{B} \cdot \textcolor{#9570FF}{A}$ ist, gibt es genau zwei einfache Möglichkeiten, dies zu erreichen:

1. Die Fläche ändert sich (Bewegungsinduktion): Das Magnetfeld $\textcolor{#08BFFF}{B}$ bleibt konstant, aber wir bewegen eine Spule in das Feld hinein oder heraus. Dadurch ändert sich die Fläche $\textcolor{#9570FF}{A}$ , die vom Magnetfeld durchsetzt wird.

Formel: $\textcolor{#53E5D6}{U_{\text{ind}}} = -n \cdot \textcolor{#08BFFF}{B} \cdot \frac{\Delta \textcolor{#9570FF}{A}}{\Delta t}$

2. Das Magnetfeld ändert sich (Transformatorinduktion): Die Spule ruht (die Fläche $\textcolor{#9570FF}{A}$ bleibt konstant), aber wir verändern die Stärke des Magnetfeldes $\textcolor{#08BFFF}{B}$ . Das passiert zum Beispiel, wenn wir den Strom in einem Elektromagneten (Feldspule) aufdrehen.

Formel: $\textcolor{#53E5D6}{U_{\text{ind}}} = -n \cdot \textcolor{#9570FF}{A} \cdot \frac{\Delta \textcolor{#08BFFF}{B}}{\Delta t}$

Zeit-Spannungs-Diagramme ( $U_{\text{ind}}(t)$ ): Wenn sich die Fläche oder das Magnetfeld gleichmäßig (linear) ändert, ist die Änderungsrate konstant. Das bedeutet, die induzierte Spannung $\textcolor{#53E5D6}{U_{\text{ind}}}$ ist in diesem Zeitraum ein konstanter, waagerechter Strich im Diagramm.

Schritt-für-Schritt-Anleitung

Finde heraus, was sich ändert: Lies die Aufgabe genau. Bewegt sich die Spule ( $\Delta \textcolor{#9570FF}{A}$ ) oder ändert sich der Strom ( $\Delta \textcolor{#08BFFF}{B}$ )?
Wähle die passende Formel: Nutze die Formel für Flächenänderung oder Magnetfeldänderung.
Berechne die Änderungsrate: Bestimme die Flächenänderung pro Zeit oder die Magnetfeldänderung pro Sekunde.
Werte einsetzen und ausrechnen: Setze alle Zahlen mit Einheiten ein (Längen in $\text{m}$ , Magnetfelder in $\text{T}$ ).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Eine Spule mit $50$ Windungen und einer Breite von $d = 5 \text{ cm}$ bewegt sich mit einer konstanten Geschwindigkeit von $v = 10 \text{ cm/s}$ von außen in ein homogenes Magnetfeld hinein. Die magnetische Flussdichte beträgt $\textcolor{#08BFFF}{B} = 100 \text{ mT}$ . Berechne die induzierte Spannung während des Eintauchens.

Fortschritt

4 / 4

Schritt 1
Finde heraus, was sich ändert
Die Spule bewegt sich in das Feld hinein. Das Magnetfeld $\textcolor{#08BFFF}{B}$ ist konstant, aber die durchsetzte Fläche $\textcolor{#9570FF}{A}$ wird größer. Es handelt sich um Bewegungsinduktion.
Schritt 2
Wähle die passende Formel
$\textcolor{#53E5D6}{U_{\text{ind}}} = -n \cdot \textcolor{#08BFFF}{B} \cdot \frac{\Delta \textcolor{#9570FF}{A}}{\Delta t}$
Schritt 3
Berechne die Änderungsrate
Die Fläche, die pro Sekunde dazu kommt, ist ein Rechteck. Die Breite ist $d = 5 \text{ cm} = 0.05 \text{ m}$ . Die Länge, die pro Sekunde dazu kommt, ist die Geschwindigkeit $v = 10 \text{ cm/s} = 0.1 \text{ m/s}$ .

$\frac{\Delta \textcolor{#9570FF}{A}}{\Delta t} = d \cdot v$

$\frac{\Delta \textcolor{#9570FF}{A}}{\Delta t} = 0.05 \text{ m} \cdot 0.1 \text{ m/s} = 0.005 \text{ m}^{2}/\text{s}$
Schritt 4 · Ergebnis
Werte einsetzen und ausrechnen
Wir wandeln $\textcolor{#08BFFF}{B} = 100 \text{ mT}$ in $0.1 \text{ T}$ um.

$\textcolor{#53E5D6}{U_{\text{ind}}} = -50 \cdot \textcolor{#08BFFF}{0.1 \text{ T}} \cdot \textcolor{#9570FF}{0.005 \text{ m}^{2}/\text{s}}$

$\textcolor{#53E5D6}{U_{\text{ind}}} = -0.025 \text{ V}$

Ergebnis:

Während die Spule in das Magnetfeld eintaucht, wird eine konstante Spannung von $\textcolor{#53E5D6}{-0.025 \text{ V}}$ (oder $-25 \text{ mV}$ ) induziert. Realitäts-Check: Die Einheit Volt ist korrekt für eine Spannung. Da die Bewegung konstant ist, ist auch die Spannung konstant.

Aufgabentyp 2: Spannungsinduktion in rotierenden Spulen

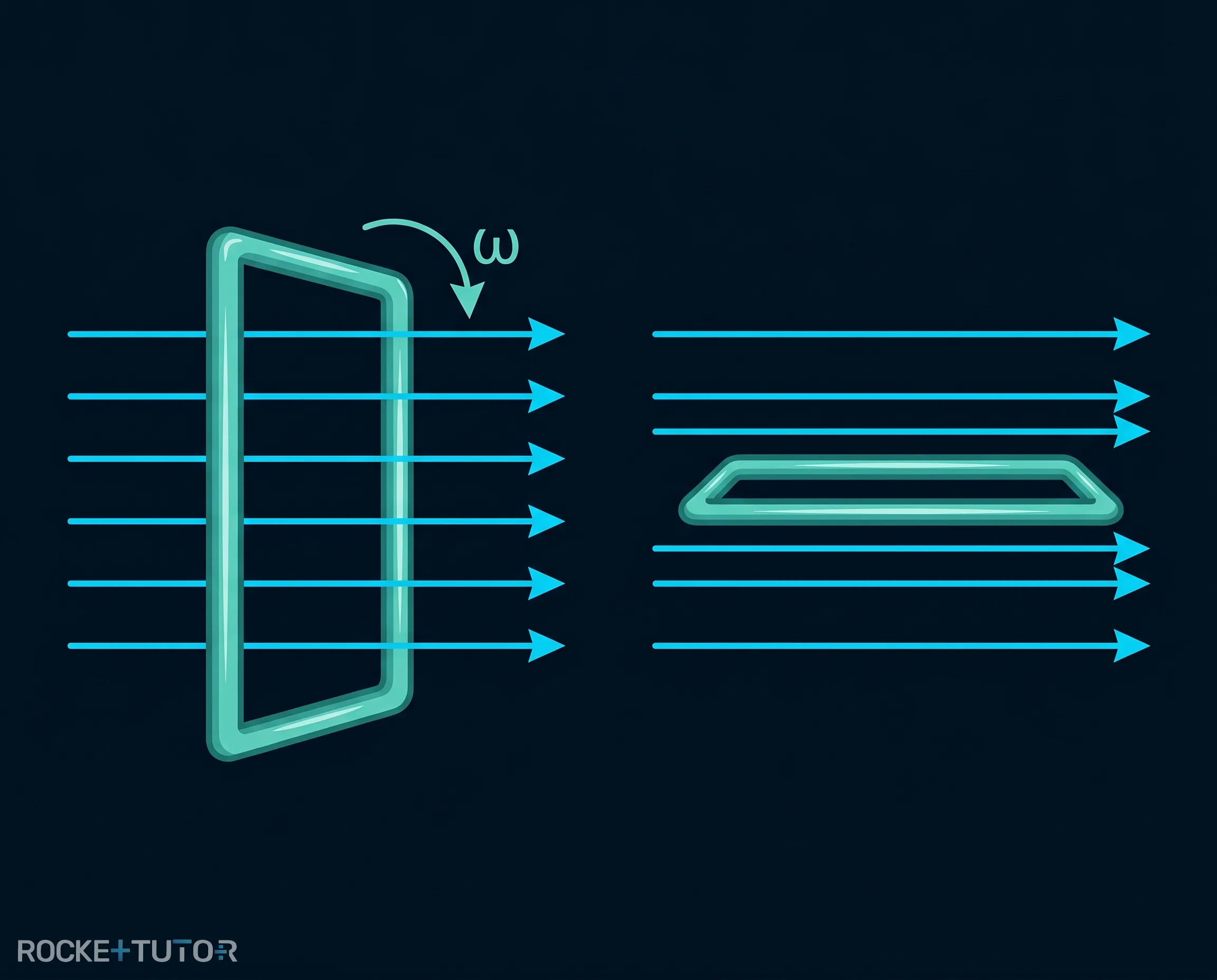

Was passiert, wenn wir eine Spule in einem Magnetfeld nicht verschieben, sondern drehen? Das ist das Prinzip jedes Stromgenerators.

Wenn die Spule rotiert, ändert sich ständig der Winkel zwischen der Spulenfläche und dem Magnetfeld. Steht die Spule quer zum Feld, gehen viele Feldlinien hindurch (maximaler Fluss). Dreht sie sich weiter, wird die "effektive" Fläche immer kleiner, bis sie parallel zum Feld steht und gar keine Feldlinien mehr hindurchgehen.

Mathematisch beschreiben wir diesen sich ändernden Winkel $\alpha$ mit der Kosinus-Funktion:

$\Phi(t) = B \cdot A \cdot \cos(\alpha(t))$

Um die Induktionsspannung zu finden, müssen wir das Induktionsgesetz anwenden, also die Ableitung der Flussfunktion nach der Zeit bilden ( $\dot{\Phi}$ ). Da die Zeit $t$ im Inneren der Kosinus-Funktion versteckt ist, müssen wir beim Ableiten zwingend die Kettenregel aus der Mathematik verwenden: Äußere Ableitung mal innere Ableitung.

Schritt-für-Schritt-Anleitung

Bestimme den zeitabhängigen Winkel $\alpha(t)$ : Nutze $\alpha(t) = 2\pi \cdot f \cdot t$ bei konstanter Frequenz oder bilde das Integral bei zeitabhängiger Frequenz.
Stelle die Flussgleichung auf: Setze deinen Winkel in die Formel $\Phi(t) = B \cdot A \cdot \cos(\alpha(t))$ ein.
Bilde die Ableitung mit der Kettenregel: Die Ableitung ist $\dot{\Phi}(t) = B \cdot A \cdot (-\sin(\alpha(t))) \cdot \dot{\alpha}(t)$ .
Setze in das Induktionsgesetz ein: Nutze $\textcolor{#53E5D6}{U_{\text{ind}}(t)} = -n \cdot \dot{\Phi}(t)$ , wodurch sich das Minus vom Sinus aufhebt.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Ein quadratischer Rahmen mit $n = 1000$ Windungen und einer Seitenlänge von $10 \text{ cm}$ rotiert in einem konstanten Magnetfeld von $B = 0.5 \text{ T}$ . Er dreht sich genau $20$ -mal in $1 \text{ s}$ (konstante Frequenz $f = 20 \text{ Hz}$ ). Stellen Sie die Gleichung $\textcolor{#53E5D6}{U_{\text{ind}}(t)}$ auf.

Fortschritt

4 / 4

Schritt 1
Bestimme den zeitabhängigen Winkel $\alpha(t)$
Die Frequenz ist konstant $f = 20 \text{ Hz}$ .

$\alpha(t) = 2\pi \cdot f \cdot t = 2\pi \cdot 20 \cdot t = 40\pi \cdot t$
Schritt 2
Stelle die Flussgleichung auf
Die Fläche ist $A = 10 \text{ cm} \cdot 10 \text{ cm} = 0.01 \text{ m}^{2}$ .

$\Phi(t) = B \cdot A \cdot \cos(40\pi \cdot t)$
Schritt 3
Bilde die Ableitung mit der Kettenregel
Die innere Funktion (die Klammer) ist $40\pi \cdot t$ . Die innere Ableitung davon ist einfach $40\pi$ .

$\dot{\Phi}(t) = B \cdot A \cdot (-\sin(40\pi \cdot t)) \cdot 40\pi$
Schritt 4 · Ergebnis
Setze in das Induktionsgesetz ein
$\textcolor{#53E5D6}{U_{\text{ind}}(t)} = -n \cdot \dot{\Phi}(t)$

$\textcolor{#53E5D6}{U_{\text{ind}}(t)} = -1000 \cdot 0.5 \text{ T} \cdot 0.01 \text{ m}^{2} \cdot (-\sin(40\pi \cdot t)) \cdot 40\pi$

Das Minus mal Minus wird zu Plus. Wir fassen die Zahlen zusammen ( $1000 \cdot 0.5 \cdot 0.01 \cdot 40\pi = 200\pi$ ):

Ergebnis:

Die Gleichung für die induzierte Spannung lautet: $\textcolor{#53E5D6}{U_{\text{ind}}(t)} = 200\pi \cdot \sin(40\pi \cdot t) \text{ V}$ .

Beispiel 2

Aufgabe

Ein Drahtrahmen ( $n=1$ , $A=0.1 \text{ m}^{2}$ ) befindet sich in einem Magnetfeld ( $B=2 \text{ T}$ ). Er setzt sich aus der Ruhe in Bewegung, wobei die Frequenz mit der Zeit zunimmt: $f(t) = 0.1 \text{ s}^{-2} \cdot t$ . Stellen Sie eine Gleichung für $\textcolor{#53E5D6}{U_{\text{ind}}(t)}$ auf.

Fortschritt

4 / 4

Schritt 1
Bestimme den zeitabhängigen Winkel $\alpha(t)$
Da sich die Frequenz ändert, müssen wir die Winkelgeschwindigkeit $\omega(t)$ integrieren, um den Winkel zu bekommen.

$\omega(t) = 2\pi \cdot f(t) = 2\pi \cdot 0.1 \cdot t = 0.2\pi \cdot t$

Wir integrieren $0.2\pi \cdot t$ nach der Zeit $t$ (die Stammfunktion von $t$ ist $\frac{1}{2}t^{2}$ ):

$\alpha(t) = \int (0.2\pi \cdot t) dt = 0.1\pi \cdot t^{2}$
Schritt 2
Stelle die Flussgleichung auf
$\Phi(t) = B \cdot A \cdot \cos(0.1\pi \cdot t^{2})$
Schritt 3
Bilde die Ableitung mit der Kettenregel
Die innere Funktion ist $0.1\pi \cdot t^{2}$ . Die innere Ableitung davon ist $0.2\pi \cdot t$ .

$\dot{\Phi}(t) = B \cdot A \cdot (-\sin(0.1\pi \cdot t^{2})) \cdot (0.2\pi \cdot t)$
Schritt 4 · Ergebnis
Setze in das Induktionsgesetz ein
$\textcolor{#53E5D6}{U_{\text{ind}}(t)} = -n \cdot \dot{\Phi}(t)$

$\textcolor{#53E5D6}{U_{\text{ind}}(t)} = -1 \cdot 2 \text{ T} \cdot 0.1 \text{ m}^{2} \cdot (-\sin(0.1\pi \cdot t^{2})) \cdot (0.2\pi \cdot t)$

Wir fassen die Zahlen zusammen ( $-1 \cdot 2 \cdot 0.1 \cdot -1 \cdot 0.2\pi = 0.04\pi$ ):

Ergebnis:

Die Gleichung für die induzierte Spannung lautet: $\textcolor{#53E5D6}{U_{\text{ind}}(t)} = 0.04\pi \cdot t \cdot \sin(0.1\pi \cdot t^{2}) \text{ V}$ .

Aufgabentyp 3: Lenzsche Regel und Wirbelströme

Bisher haben wir berechnet, wie groß die induzierte Spannung ist. Aber in welche Richtung fließt der Strom, wenn wir einen geschlossenen Stromkreis haben? Hier hilft die Lenzsche Regel.

Die Lenzsche Regel besagt: Ein induzierter Strom ist stets so gerichtet, dass er seiner eigenen Ursache entgegenwirkt.

Man kann sich das so vorstellen, als ob die Natur Veränderungen hasst. Wenn du versuchst, ein Magnetfeld in einer Spule zu vergrößern, wird der induzierte Strom ein eigenes Magnetfeld erzeugen, das genau in die entgegengesetzte Richtung drückt, um die Änderung aufzuhalten.

Wirbelströme in massiven Leitern: Dieser Effekt tritt nicht nur in Spulen auf. Wenn sich ein Magnetfeld in der Nähe eines massiven Metallblocks (oder Rohrs) ändert, entstehen im Metall kreisförmige Ströme, die sogenannten Wirbelströme. Auch diese Wirbelströme erzeugen sofort eigene Magnetfelder, die nach der Lenzschen Regel der Bewegung des Magneten entgegenwirken. Das führt zu einer spürbaren Bremskraft.

Das magnetische Bremsrohr

Zweck: Demonstration der Lenzschen Regel und der bremsenden Wirkung von Wirbelströmen.

Materialien: Ein starker Stabmagnet, ein langes Rohr aus Kupfer (ein elektrischer Leiter) und ein identisches Rohr aus Kunststoff (ein Isolator).

Durchführung:

Halte das Kunststoffrohr senkrecht und lasse den Stabmagneten oben hineinfallen.
Wiederhole den exakt gleichen Vorgang mit dem Kupferrohr.

Beobachtung: Im Kunststoffrohr fällt der Magnet völlig normal und ist in einem Bruchteil einer Sekunde unten. Im Kupferrohr hingegen fällt der Magnet extrem langsam und braucht mehrere Sekunden, bis er das untere Ende erreicht.

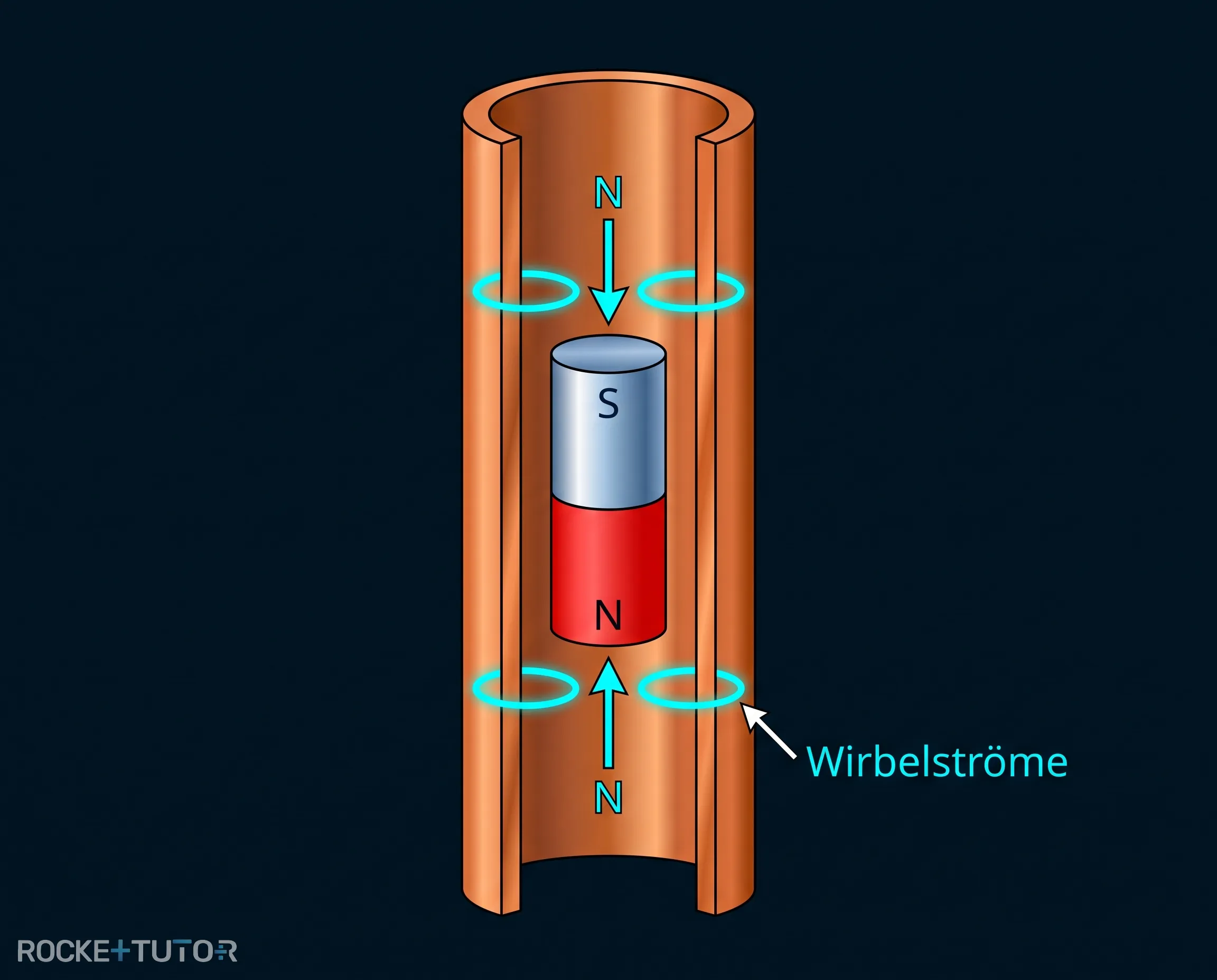

Erklärung: Kupfer leitet Strom, Kunststoff nicht. Wenn der Magnet durch das Kupferrohr fällt, ändert sich das Magnetfeld im Rohr ständig. Diese Änderung induziert kreisförmige Wirbelströme in der Kupferwand.

Nach der Lenzschen Regel erzeugen diese Wirbelströme eigene Magnetfelder, die der Ursache (dem fallenden Magneten) entgegenwirken. Unterhalb des Magneten entsteht ein Magnetfeld, das ihn abstößt (nach oben drückt). Oberhalb entsteht ein Feld, das ihn anzieht (nach oben zieht). Beide Effekte zusammen bremsen den Magneten stark ab.

Wichtige Erkenntnisse

Zwei Arten der Induktion: Spannung entsteht entweder durch Änderung der Fläche (Bewegung) oder durch Änderung des Magnetfeldes (Transformator).
Rotierende Spulen: Hier ändert sich der Winkel. Du musst die Kettenregel anwenden, um die innere Ableitung der Kosinus-Funktion zu berücksichtigen.
Lenzsche Regel: Induzierte Ströme wirken immer ihrer Ursache entgegen. Sie erzeugen Magnetfelder, die Bewegungen abbremsen (Wirbelstrombremse).
