Beugungsgeometrie und die Bragg-Gleichung einfach erklärt

Stell dir vor, du wirfst Tennisbälle gegen eine Wand mit zwei Schlitzen. Sie prallen einfach ab. Aber wenn du Elektronen auf einen Kristall schießt, prallen sie nicht nur ab – sie erzeugen wunderschöne, leuchtende Ringe auf einem Schirm!

Wie können feste Teilchen solch perfekte geometrische Muster erzeugen? In diesem Artikel werden wir die geheime Beugungsgeometrie hinter diesen Ringen entschlüsseln. Wir werden lernen, wie man die Bragg-Gleichung nutzt, um die unvorstellbar kleine Wellenlänge eines Elektrons zu messen, indem man einfach die Größe der Ringe auf einem Schirm betrachtet.

Vorwissen

• De-Broglie-Wellenlänge: Bewegte Elektronen verhalten sich wie Wellen. Beispiel: Ein Elektron, das beschleunigt wird, hat eine bestimmte Wellenlänge $\lambda$.
• Konstruktive Interferenz: Wenn zwei Wellenberge genau aufeinandertreffen, verstärken sie sich. Das passiert, wenn ihr Gangunterschied (der Wegunterschied) ein Vielfaches der Wellenlänge ist ($\Delta s = n \cdot \lambda$). Beispiel: Zwei Lichtwellen, die um genau eine Wellenlänge versetzt sind, leuchten zusammen heller.
• Trigonometrie: In einem rechtwinkligen Dreieck gilt $\tan(\alpha) = \frac{\text{Gegenkathete}}{\text{Ankathete}}$. Beispiel: Wenn man die Höhe eines Baumes und den Abstand zu ihm kennt, kann man den Winkel berechnen.

Aufgabentyp 1: Quantitative Auswertung der Elektronenbeugung

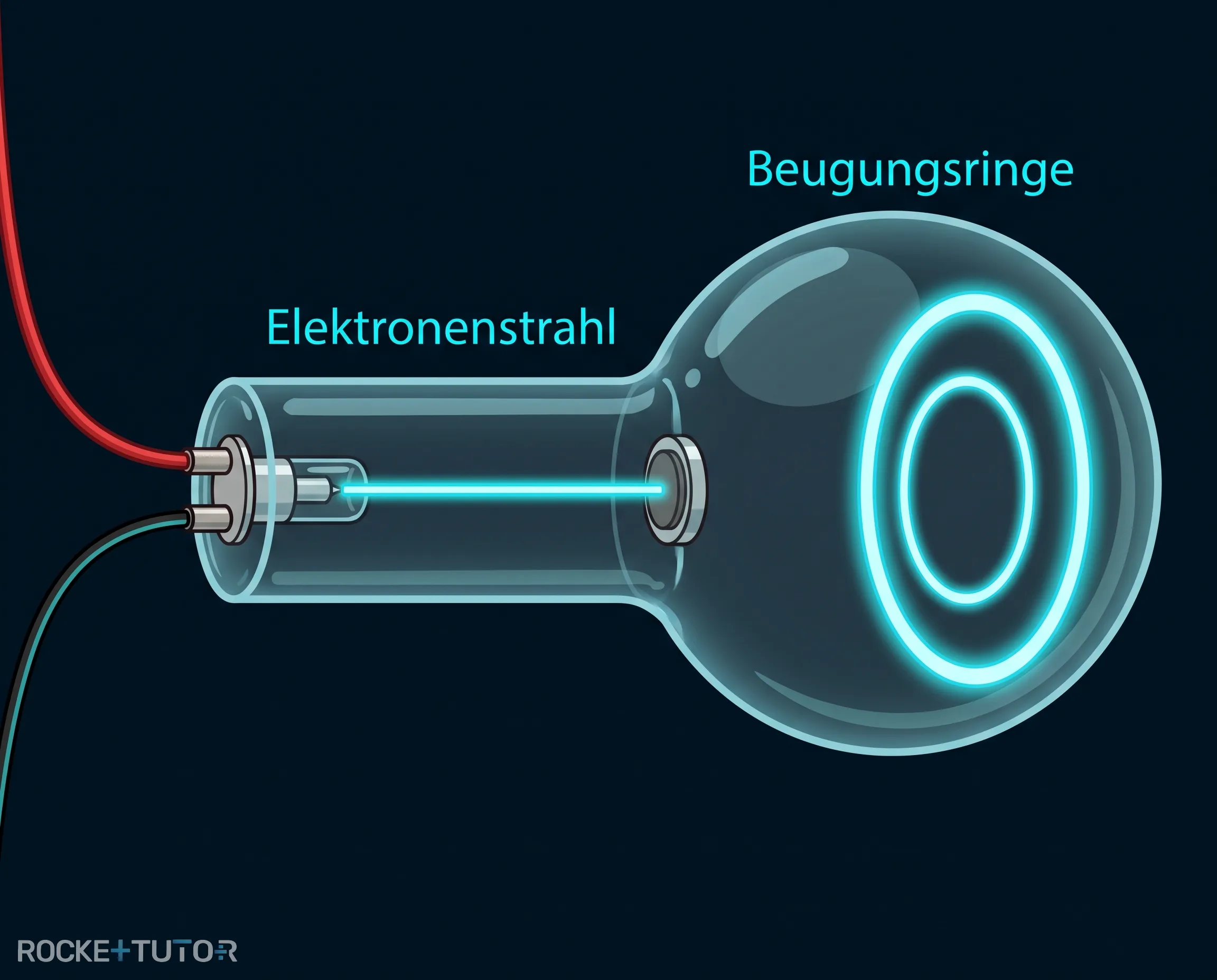

In einem Experiment mit der Elektronenbeugungsröhre schießen wir Elektronen auf einen Graphitkristall. Auf einem Leuchtschirm im Abstand $L$ entstehen dadurch leuchtende Ringe mit dem Radius $R$.

⚠️ Sicherheitshinweis: Die Elektronenbeugungsröhre wird mit Hochspannung (mehrere Kilovolt) betrieben. Die Anschlüsse dürfen während des Betriebs nicht berührt werden.

Graphit hat zwei verschiedene Abstände zwischen seinen Atomebenen ($d_1 = 0,213 \text{ nm}$ und $d_2 = 0,123 \text{ nm}$). Deshalb sehen wir genau zwei markante Ringe.

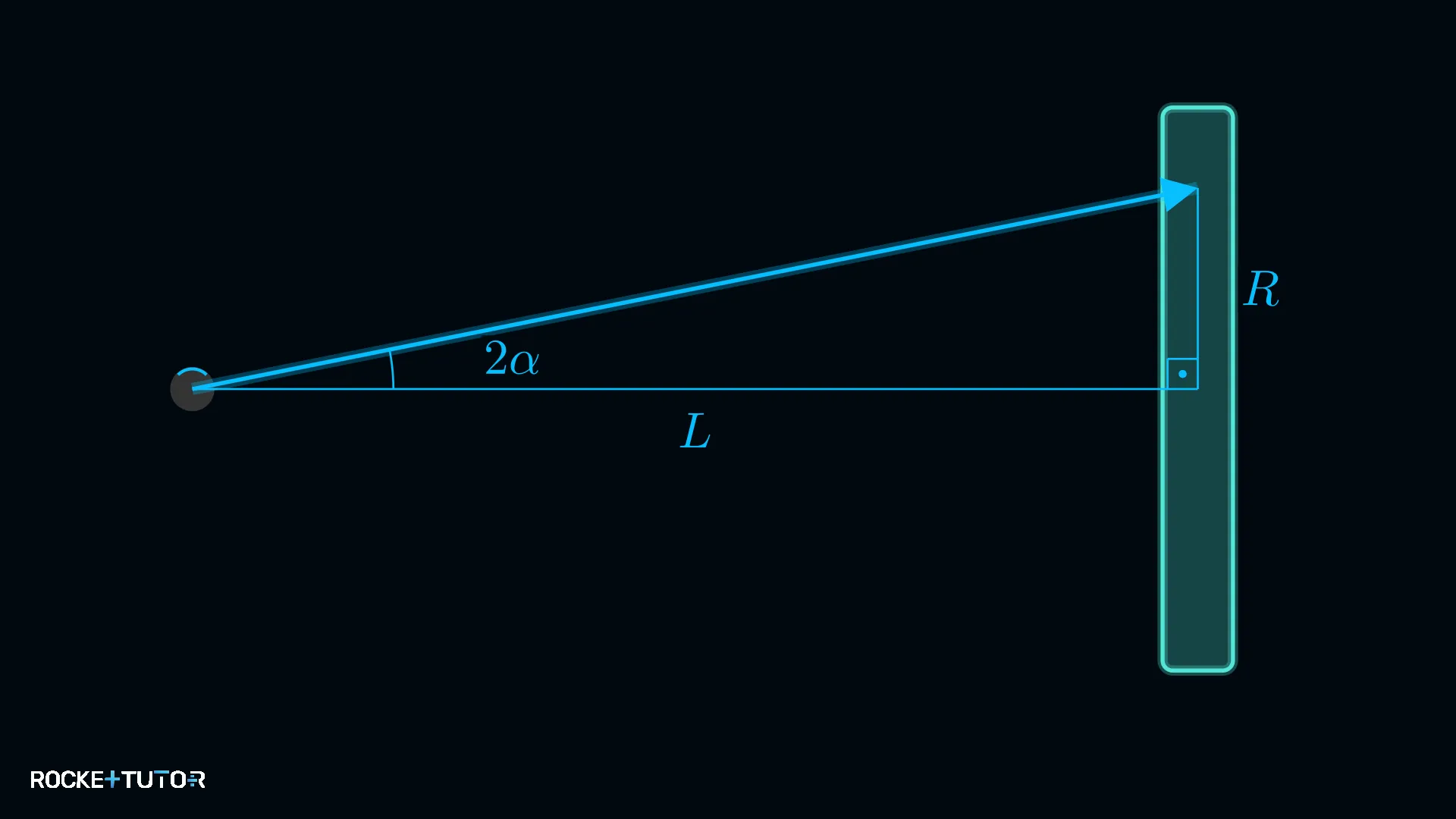

Die Geometrie der Röhre:

Wenn die Elektronen am Kristall abgelenkt werden, fliegen sie in einem bestimmten Winkel zum Schirm. Aus der Geometrie des Aufbaus ergibt sich ein rechtwinkliges Dreieck. Der Winkel, um den die Elektronen insgesamt abgelenkt werden, ist $2\alpha$.

Es gilt: $\tan(2\alpha) = \frac{R}{L}$

Die Kleinwinkelnäherung:

Da die Ringe im Vergleich zum Abstand $L$ sehr klein sind, ist auch der Winkel sehr klein. In der Mathematik gibt es für kleine Winkel einen tollen Trick, die sogenannte Kleinwinkelnäherung:

$2 \cdot \sin(\alpha) \approx \sin(2\alpha) \approx \tan(2\alpha)$

Die vereinfachte Bragg-Gleichung:

Wenn wir diese Näherung nutzen, können wir die komplizierte Bragg-Gleichung (die wir im nächsten Abschnitt kennenlernen) für den ersten Ring ($n=1$) extrem vereinfachen. Wir ersetzen einfach den Winkel durch das Verhältnis von Radius und Abstand:

$\lambda = \frac{d \cdot R}{L}$

• $\lambda$: Wellenlänge der Elektronen
• $d$: Netzebenenabstand im Kristall
• $R$: Radius des Beugungsrings
• $L$: Abstand vom Kristall zum Schirm

Zusammenhang mit der Spannung:

Realitätsbezug: Für unsere Berechnungen nehmen wir ein perfektes Vakuum in der Röhre an, sodass die Elektronen nicht durch Luftmoleküle abgebremst werden.

Wenn wir die Beschleunigungsspannung $U_B$ erhöhen, werden die Elektronen schneller. Dadurch wird ihre Wellenlänge $\lambda$ kleiner. Laut unserer Formel muss dann auch der Radius $R$ kleiner werden. Die Ringe ziehen sich also zusammen!

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren und umrechnen: Schreibe den Radius $R$, den Abstand $L$ und den Netzebenenabstand $d$ auf. Wandle alle Werte in die Standardeinheit Meter ($\text{m}$) um (z.B. $\text{nm}$ in $10^{-9} \text{ m}$).
2. Formel aufstellen: Notiere die vereinfachte Bragg-Gleichung: $\lambda = \frac{d \cdot R}{L}$.
3. Werte einsetzen und berechnen: Setze die Zahlen mit Einheiten in die Formel ein und berechne das Ergebnis.
4. Ergebnis überprüfen: Prüfe, ob die Einheit $\text{m}$ ist und ob die Größenordnung für Elektronenwellenlängen sinnvoll ist (meist im Bereich von $10^{-11} \text{ m}$).

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

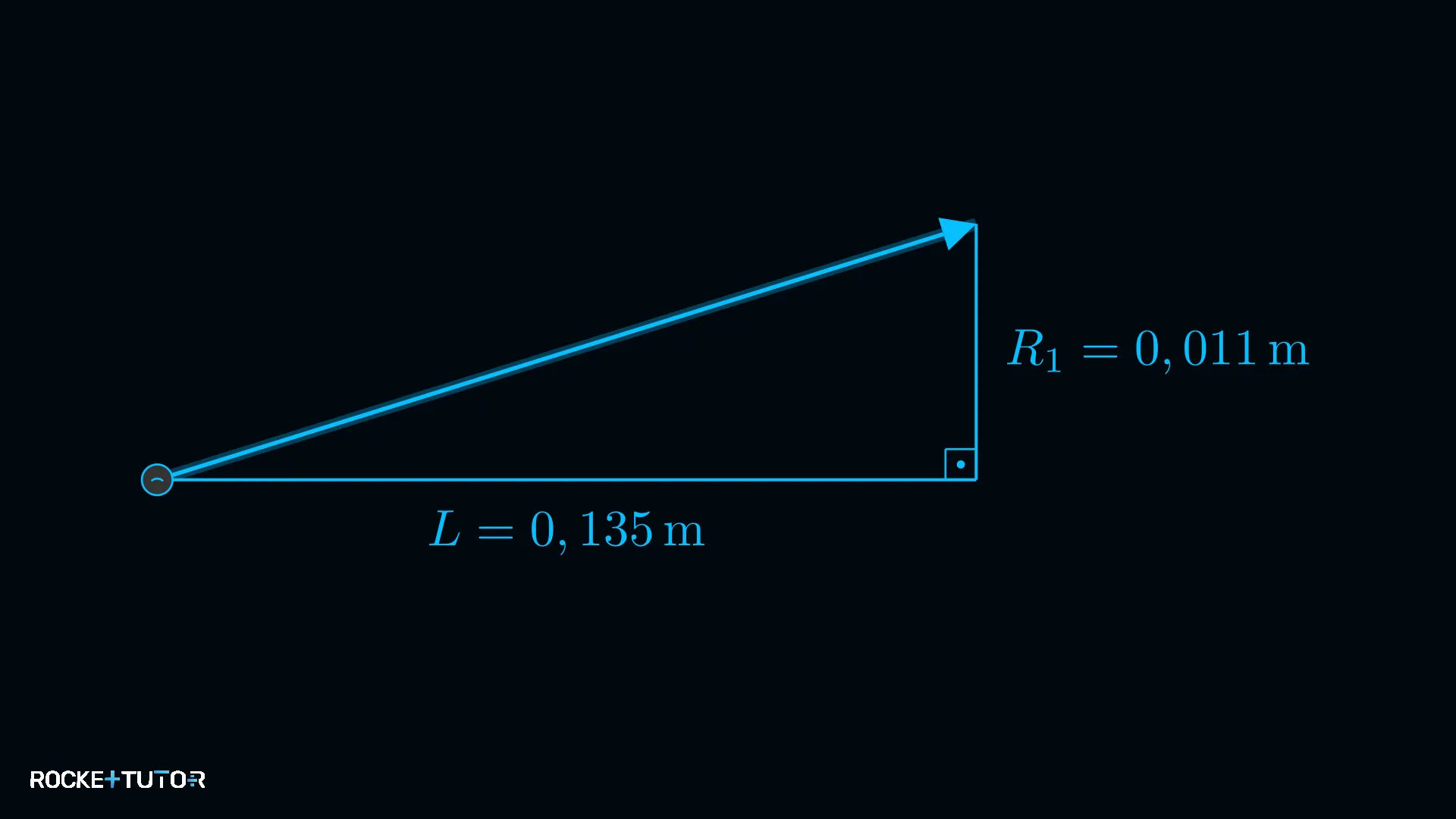

Bei einem Experiment mit der Elektronenbeugungsröhre beträgt der Abstand vom Graphitkristall zum Schirm $L = 0,135 \text{ m}$. Der innere Beugungsring hat einen Radius von $R_1 = 0,011 \text{ m}$. Der zugehörige Netzebenenabstand im Graphit beträgt $d_1 = 0,213 \text{ nm}$.

Berechne die Wellenlänge der Elektronen.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Gegebene Werte notieren und umrechnen
   • $L = 0,135 \text{ m}$
   • $R_1 = 0,011 \text{ m}$
   • $d_1 = 0,213 \text{ nm} = 0,213 \cdot 10^{-9} \text{ m}$
2. 2
   Schritt 2
   Formel aufstellen

   $\lambda = \frac{d_1 \cdot R_1}{L}$

3. 3
   Schritt 3 · Ergebnis
   Werte einsetzen und berechnen

   $\lambda = \frac{0,213 \cdot 10^{-9} \text{ m} \cdot 0,011 \text{ m}}{0,135 \text{ m}}$

   $\lambda = \frac{0,002343 \cdot 10^{-9} \text{ m}^{2}}{0,135 \text{ m}}$

   $\lambda \approx 1,74 \cdot 10^{-11} \text{ m}$

Ergebnis:

Die Wellenlänge der Elektronen beträgt ca. $1,74 \cdot 10^{-11} \text{ m}$. Realitätscheck: Die Einheit ist $\text{m}$ und die Größenordnung ($10^{-11}$) ist typisch für die De-Broglie-Wellenlänge von Elektronen bei einigen Kilovolt Beschleunigungsspannung. Das Ergebnis ist physikalisch sinnvoll.

---

Aufgabentyp 2: Bragg-Reflexion an Kristallgittern

Woher kommt eigentlich die Beugung im Kristall? Um das zu verstehen, müssen wir uns den Kristall auf atomarer Ebene ansehen.

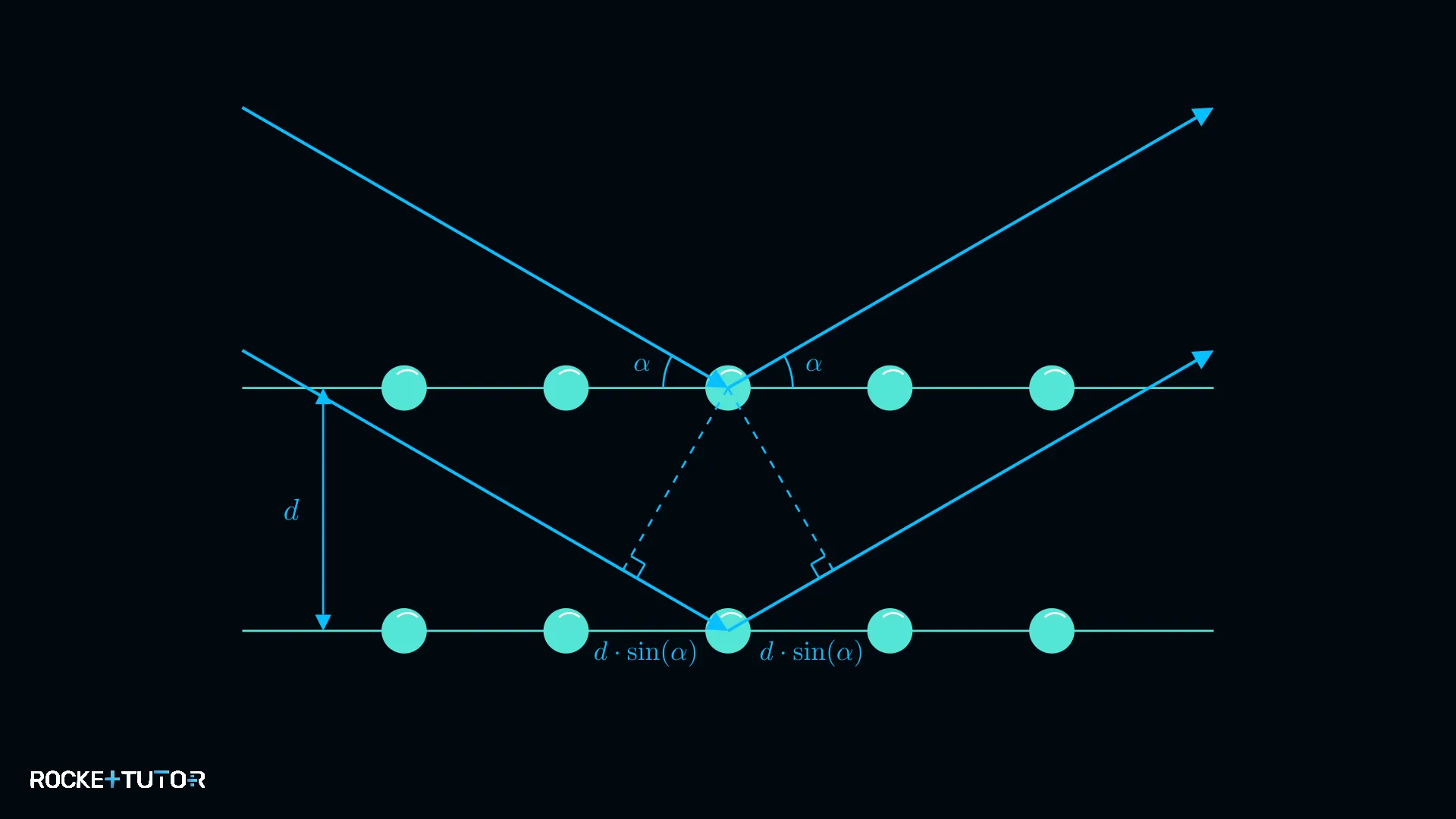

Ein Kristall besteht aus Atomen, die in regelmäßigen Schichten angeordnet sind. Diese Schichten nennen wir Netzebenen. Der Abstand zwischen zwei solchen Ebenen ist $d$.

Wenn Elektronenwellen auf den Kristall treffen, werden sie an diesen Netzebenen reflektiert – ähnlich wie Licht an einem Spiegel. Das nennt man Bragg-Reflexion.

Der Gangunterschied:

Stell dir zwei parallele Elektronenwellen vor. Die erste Welle wird an der obersten Netzebene reflektiert. Die zweite Welle dringt tiefer ein und wird erst an der zweiten Netzebene reflektiert.

Die zweite Welle muss also einen längeren Weg zurücklegen. Dieser zusätzliche Weg ist der Gangunterschied $\textcolor{#08BFFF}{\Delta s}$.

Bei einem normalen optischen Gitter (Transmissionsgitter) fliegen die Wellen durch Spalte, und der Gangunterschied ist einfach $\textcolor{#08BFFF}{\Delta s} = d \cdot \sin(\alpha)$.

Bei der Bragg-Reflexion am Kristallgitter muss die Welle aber in den Kristall hinein und wieder heraus. Der zusätzliche Weg entsteht also zweimal! Aus der Geometrie des Dreiecks ergibt sich für den Hin- und Rückweg zusammen:

$\textcolor{#08BFFF}{\Delta s} = 2 \cdot d \cdot \sin(\alpha)$

Die Bragg-Gleichung:

Damit wir auf dem Schirm einen hellen Ring sehen, müssen sich die Wellen gegenseitig verstärken (konstruktive Interferenz). Das passiert nur, wenn der Gangunterschied ein exaktes Vielfaches ($n$) der Wellenlänge $\lambda$ ist:

$\textcolor{#08BFFF}{\Delta s} = n \cdot \lambda$

Wenn wir beide Formeln gleichsetzen, erhalten wir die berühmte Bragg-Gleichung:

$n \cdot \lambda = 2 \cdot d \cdot \sin(\alpha)$

• $n$: Beugungsordnung ($1, 2, 3, \dots$)
• $\lambda$: Wellenlänge
• $d$: Netzebenenabstand
• $\alpha$: Glanzwinkel (Winkel zwischen Strahl und Netzebene)

Diese Gleichung ist das Fundament. Mit der Kleinwinkelnäherung aus dem ersten Abschnitt haben wir genau diese Gleichung für unser Röhren-Experiment vereinfacht!

Wichtige Erkenntnisse

• Bragg-Reflexion: Elektronenwellen werden an den parallelen Netzebenen eines Kristalls reflektiert.
• Bragg-Gleichung: Konstruktive Interferenz entsteht, wenn der Gangunterschied ein Vielfaches der Wellenlänge ist: $n \cdot \lambda = 2 \cdot d \cdot \sin(\alpha)$.
• Vereinfachung: Für kleine Winkel im Experiment gilt die Kleinwinkelnäherung ($2\sin(\alpha) \approx \tan(2\alpha)$).
• Praktische Formel: Für die erste Beugungsordnung ($n=1$) berechnet man die Wellenlänge mit $\lambda = \frac{d \cdot R}{L}$.
• Spannung und Radius: Eine höhere Beschleunigungsspannung führt zu einer kleineren Wellenlänge und damit zu kleineren Beugungsringen.
