Winkel erkennen einfach erklärt: Scheitel-, Neben-, Stufen- & Wechselwinkel

Winkel erkennen ist eine der wichtigsten Grundfertigkeiten in der Geometrie – und mit dem richtigen System ist es gar nicht schwer. Hast du dich jemals gefragt, wie Architekten riesige Gebäude entwerfen oder wie Level-Designer in Videospielen komplexe Welten bauen, die perfekt zusammenpassen? Sie benutzen keine Magie, sondern einfache geometrische Tricks! Die Regeln für Winkel sind wie ein geheimer Cheat-Code für Geometrie. Wenn du nur einen einzigen Winkel kennst, kannst du mit diesen Regeln sofort viele andere Winkel herausfinden, ohne auch nur einmal messen zu müssen. Das spart nicht nur Zeit bei den Hausaufgaben, sondern ist auch die Grundlage, um alles von einer stabilen Brücke bis zu einer coolen 3D-Grafik zu konstruieren.

Schnellantwort

Winkel erkennen bedeutet, anhand der Lage zweier Winkel zueinander ihren Typ zu bestimmen. An einer Geradenkreuzung unterscheidet man Scheitelwinkel (gegenüberliegend, gleich groß) und Nebenwinkel (nebeneinander, zusammen 180°). An zwei parallelen Geraden gibt es zusätzlich Stufenwinkel (F-Form, gleich groß) und Wechselwinkel (Z-Form, gleich groß).

Vorwissen

Bevor wir starten, wiederholen wir kurz ein paar Grundlagen:

• Winkel: Ein Winkel wird von zwei Linien gebildet, die sich an einem Punkt treffen. Man misst ihn in Grad (°).

  • Beispiel: Eine perfekte Ecke in einem Buch hat einen 90°-Winkel.

• Gerade: Eine unendlich lange, perfekt gerade Linie.

  • Beispiel: Stell dir einen Laserstrahl vor, der niemals endet.

• Parallele Geraden: Zwei Geraden, die immer den gleichen Abstand zueinander haben und sich niemals schneiden.

  • Beispiel: Die Schienen eines Zuggleises sind parallel.

• Geradenkreuzung: Der Punkt, an dem sich zwei oder mehr Geraden schneiden.
  • Beispiel: Eine normale Straßenkreuzung.

Aufgabentyp 1: Winkel an einer Geradenkreuzung

Wenn sich zwei Geraden schneiden, entsteht eine Kreuzung. An dieser Kreuzung gibt es zwei wichtige Arten von Winkeln: Scheitelwinkel und Nebenwinkel.

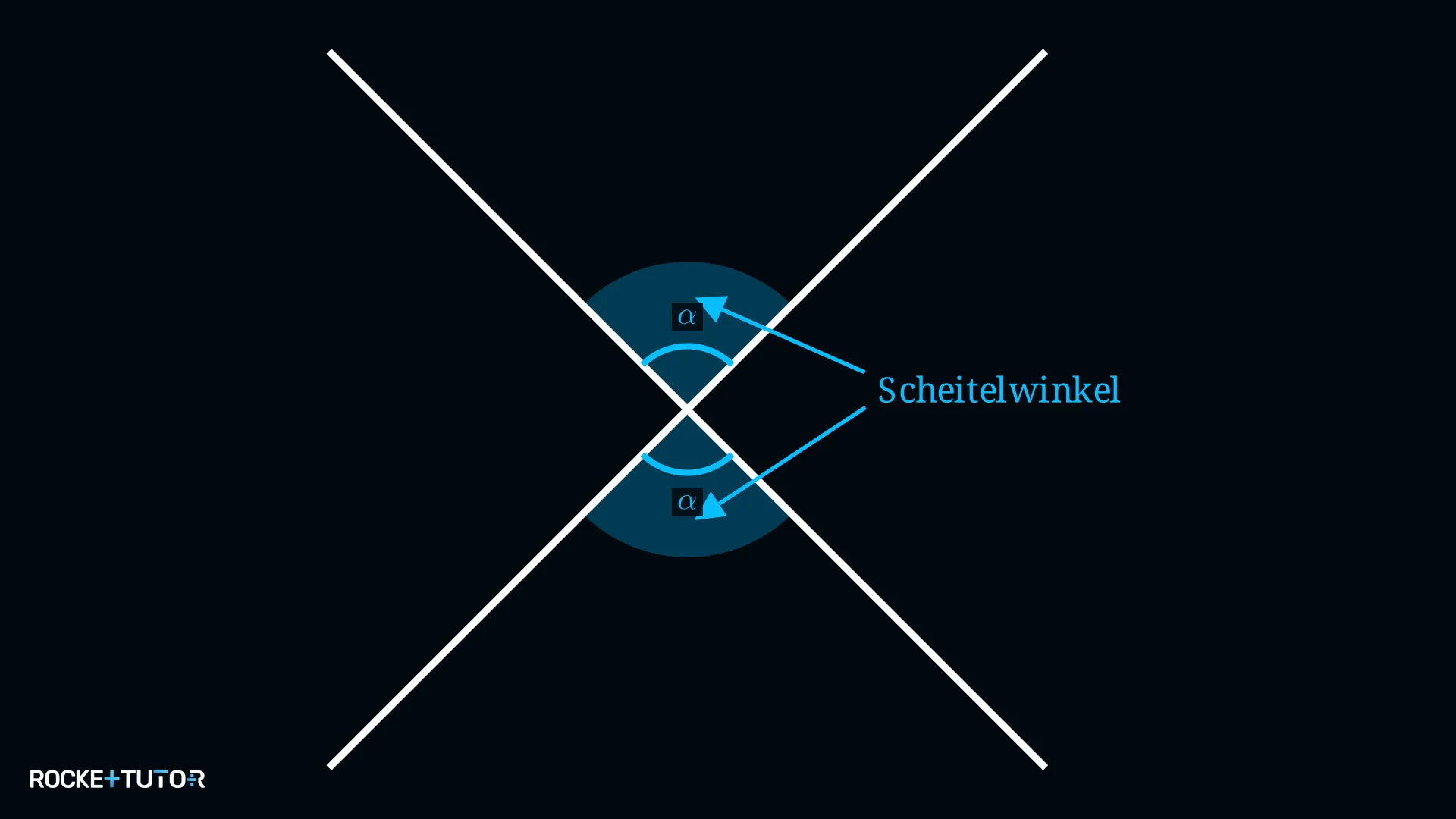

1. Scheitelwinkel

Scheitelwinkel liegen sich an einer Kreuzung genau gegenüber. Sie sind wie ein Spiegelbild voneinander und sind immer gleich groß.

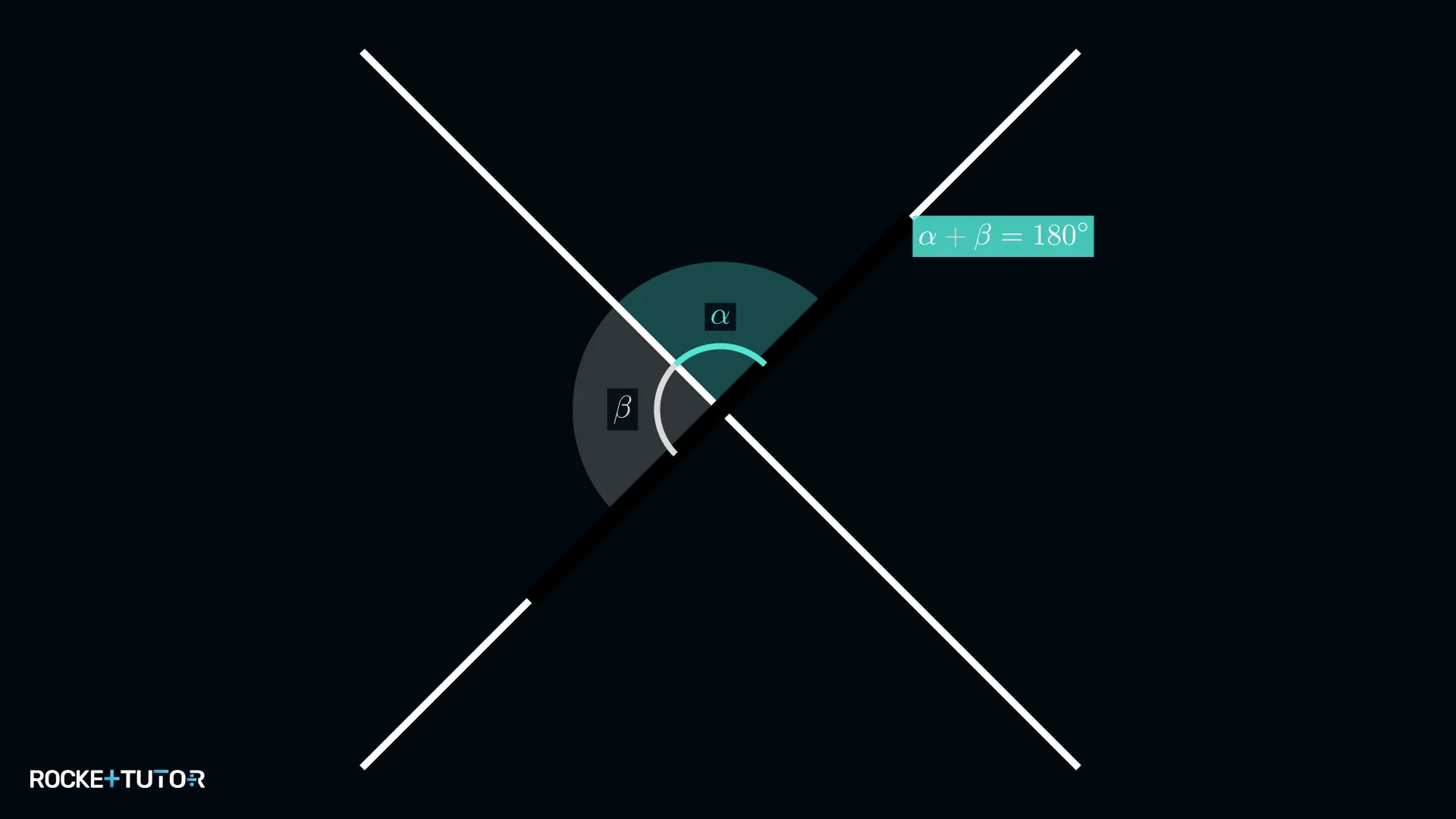

2. Nebenwinkel

Nebenwinkel liegen nebeneinander an einer Geraden. Zusammen ergeben sie immer eine gerade Linie, also 180°.

Schritt-für-Schritt-Anleitung

1. Kreuzung identifizieren: Prüfe, ob beide Winkel an derselben Geradenkreuzung liegen.
2. Position prüfen: Bestimme die Lage der Winkel zueinander.
3. Gegenüber? Liegen sie sich gegenüber → Scheitelwinkel.
4. Nebeneinander? Liegen sie nebeneinander und bilden eine gerade Linie → Nebenwinkel.
5. Verschiedene Kreuzungen? Dann sind es unabhängige Winkel (oder ein anderer Typ, siehe Aufgabentyp 2).

Durchgerechnete Beispiele

Beispiel 1

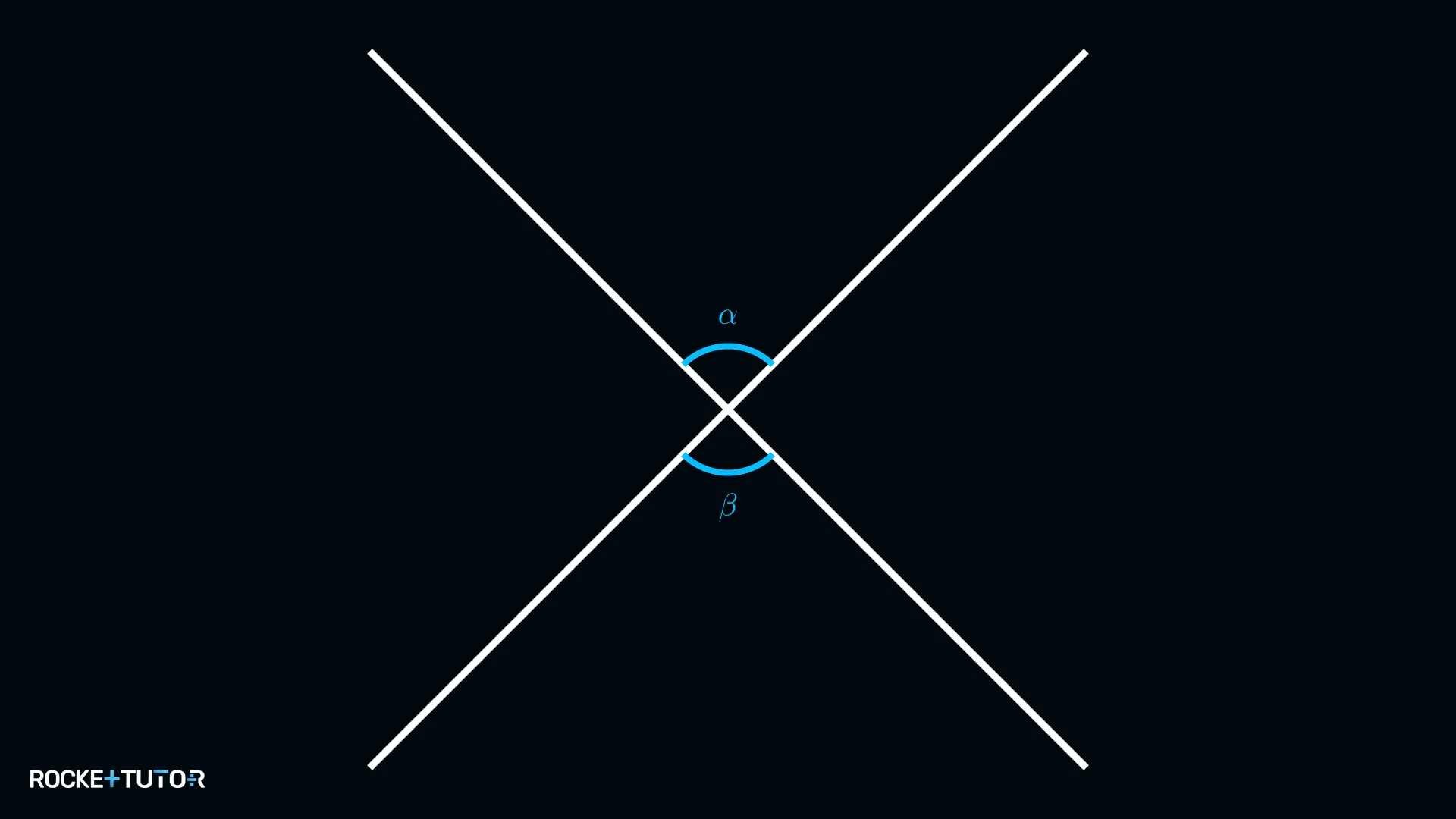

Aufgabe: Sind die Winkel $\textcolor{#08BFFF}{\alpha}$ und $\textcolor{#08BFFF}{\beta}$ Scheitelwinkel, Nebenwinkel oder unabhängige Winkel?

Lösung:

Schritt 1: Kreuzung identifizieren

Die Winkel $\textcolor{#08BFFF}{\alpha}$ und $\textcolor{#08BFFF}{\beta}$ liegen an derselben Geradenkreuzung.

Schritt 2: Position prüfen

Sie liegen sich an der Kreuzung genau gegenüber.

Ergebnis: $\textcolor{#08BFFF}{\alpha}$ und $\textcolor{#08BFFF}{\beta}$ sind Scheitelwinkel.

---

Beispiel 2

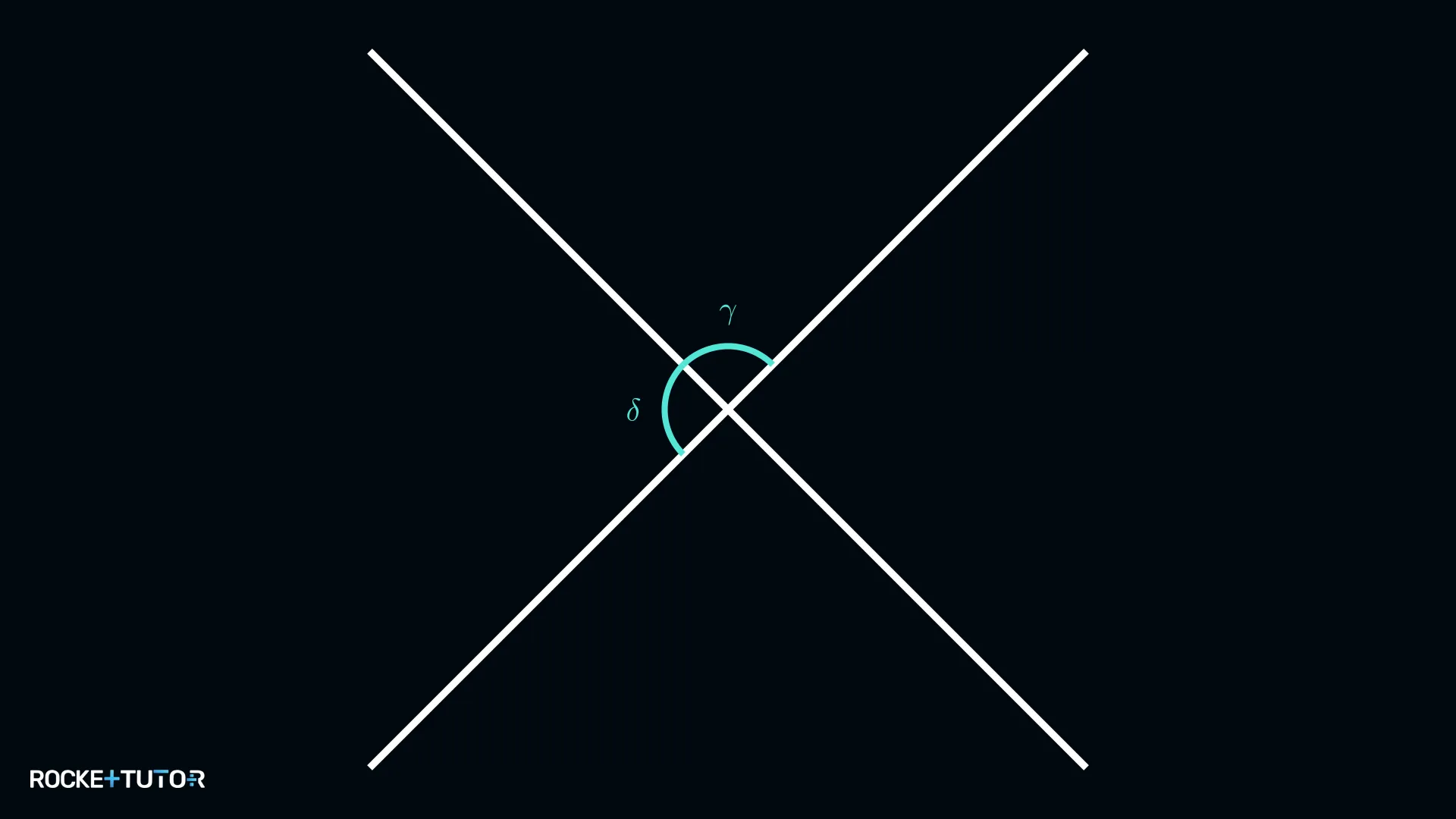

Aufgabe: Sind die Winkel $\textcolor{#53E5D6}{\gamma}$ und $\textcolor{#53E5D6}{\delta}$ Scheitelwinkel, Nebenwinkel oder unabhängige Winkel?

Lösung:

Schritt 1: Kreuzung identifizieren

Die Winkel $\textcolor{#53E5D6}{\gamma}$ und $\textcolor{#53E5D6}{\delta}$ liegen an derselben Geradenkreuzung.

Schritt 2: Position prüfen

Sie liegen nebeneinander und bilden zusammen eine gerade Linie.

Ergebnis: $\textcolor{#53E5D6}{\gamma}$ und $\textcolor{#53E5D6}{\delta}$ sind Nebenwinkel.

---

Beispiel 3

Aufgabe: Sind die Winkel $\alpha$ und $\beta$ Scheitelwinkel, Nebenwinkel oder unabhängige Winkel?

Lösung:

Schritt 1: Kreuzung identifizieren

Beide Winkel, $\alpha$ und $\beta$, haben ihren Scheitelpunkt an derselben Kreuzung.

Schritt 2: Position prüfen

Sie liegen sich gegenüber, gebildet durch die horizontale und die vertikale Gerade.

Ergebnis: $\alpha$ und $\beta$ sind Scheitelwinkel.

---

Beispiel 4

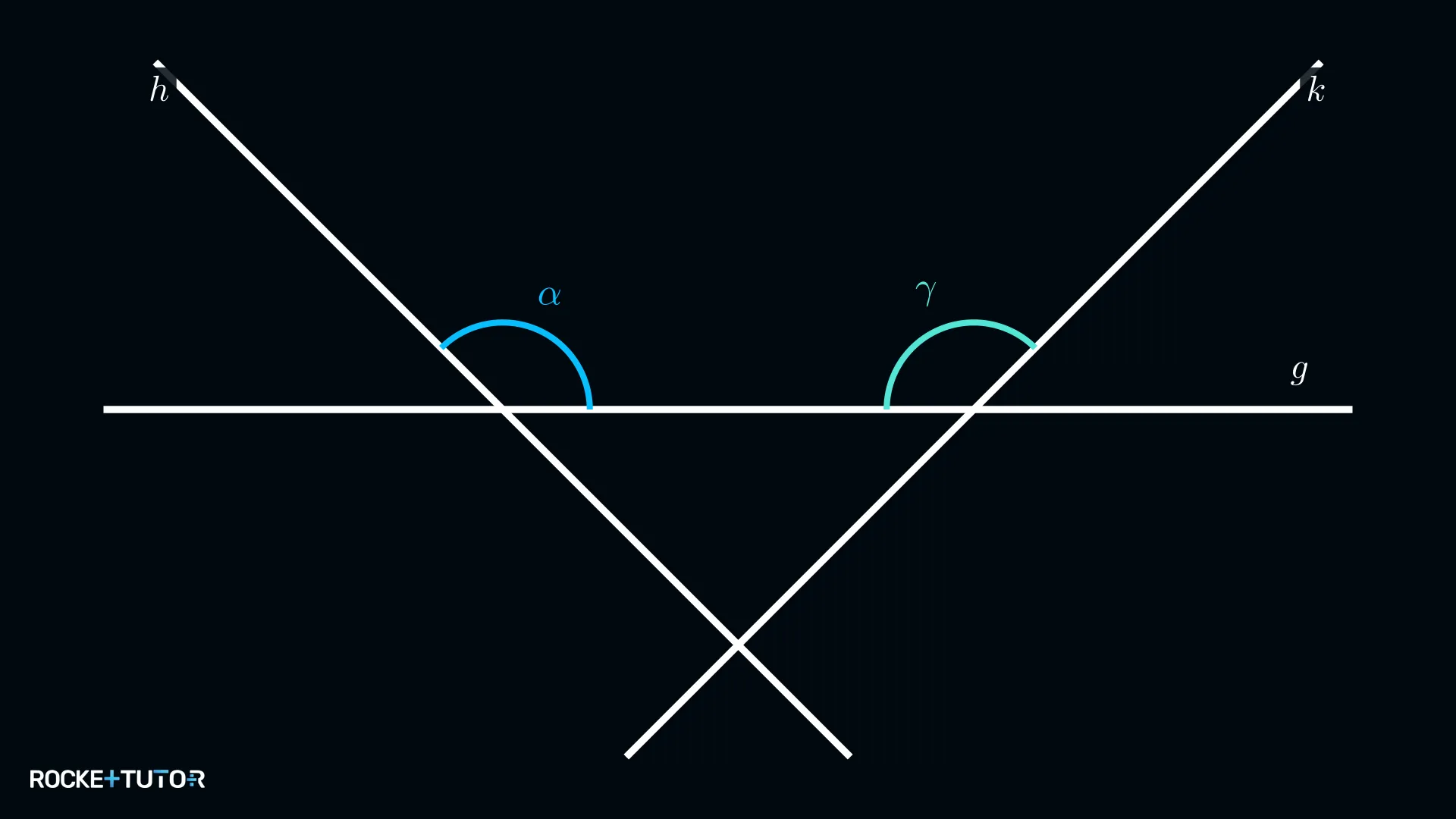

Aufgabe: Sind die Winkel $\alpha$ und $\gamma$ Scheitelwinkel, Nebenwinkel oder unabhängige Winkel?

Lösung:

Schritt 1: Kreuzung identifizieren

Die Winkel $\alpha$ und $\gamma$ liegen an unterschiedlichen Geradenkreuzungen.

Ergebnis: $\alpha$ und $\gamma$ sind unabhängige Winkel.

---

Beispiel 5

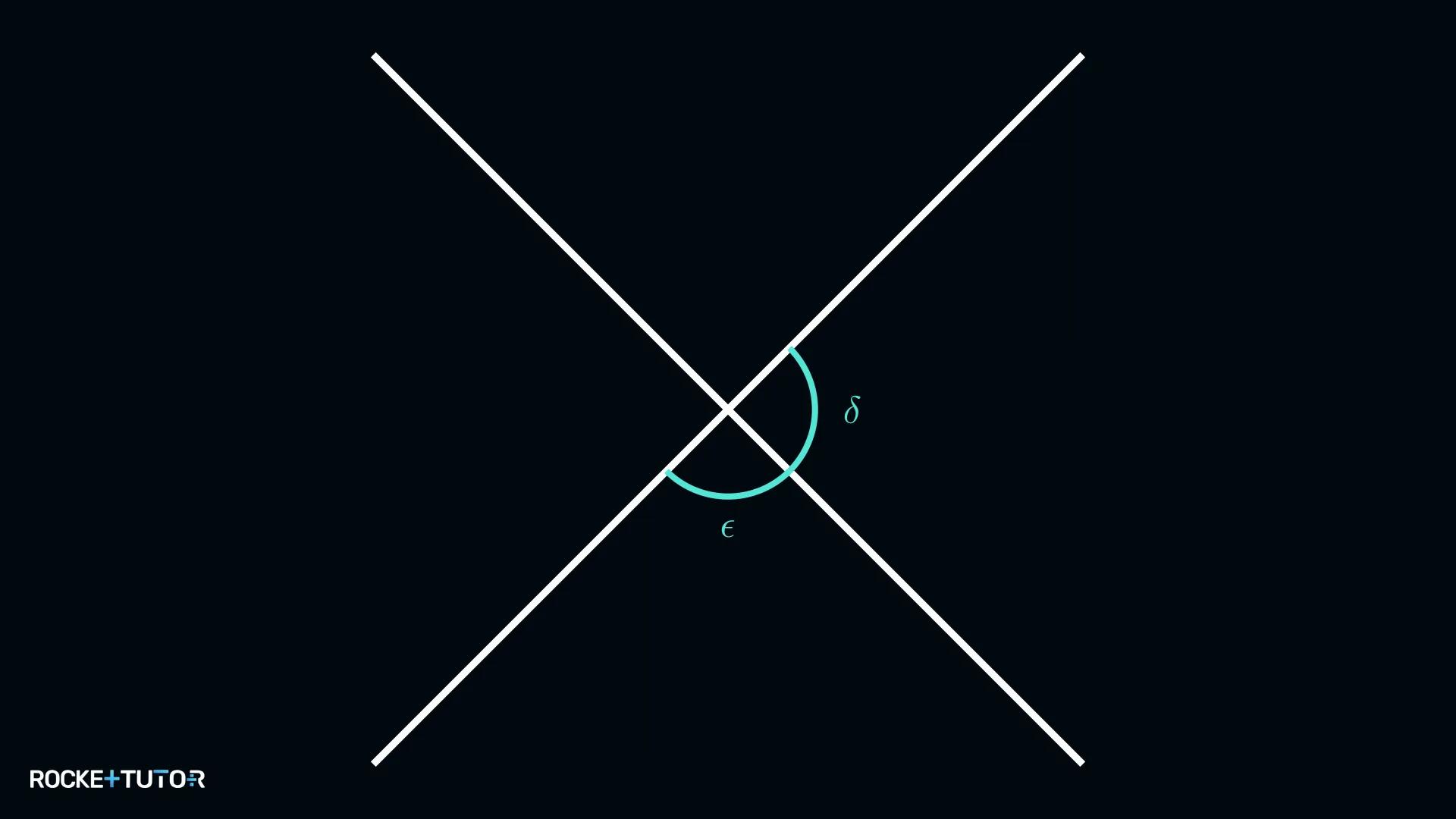

Aufgabe: Sind die Winkel $\delta$ und $\epsilon$ Scheitelwinkel, Nebenwinkel oder unabhängige Winkel?

Lösung:

Schritt 1: Kreuzung identifizieren

Die Winkel $\delta$ und $\epsilon$ liegen an derselben Geradenkreuzung.

Schritt 2: Position prüfen

Sie liegen nebeneinander und bilden zusammen die untere Hälfte der Kreuzung, die eine gerade Linie ist.

Ergebnis: $\delta$ und $\epsilon$ sind Nebenwinkel.

Aufgabentyp 2: Winkel an parallelen Geraden

Wenn eine Gerade zwei parallele Geraden schneidet, entstehen neue Winkelpaare: Stufenwinkel und Wechselwinkel. Wichtig: Diese Regeln gelten nur, wenn die Geraden wirklich parallel sind!

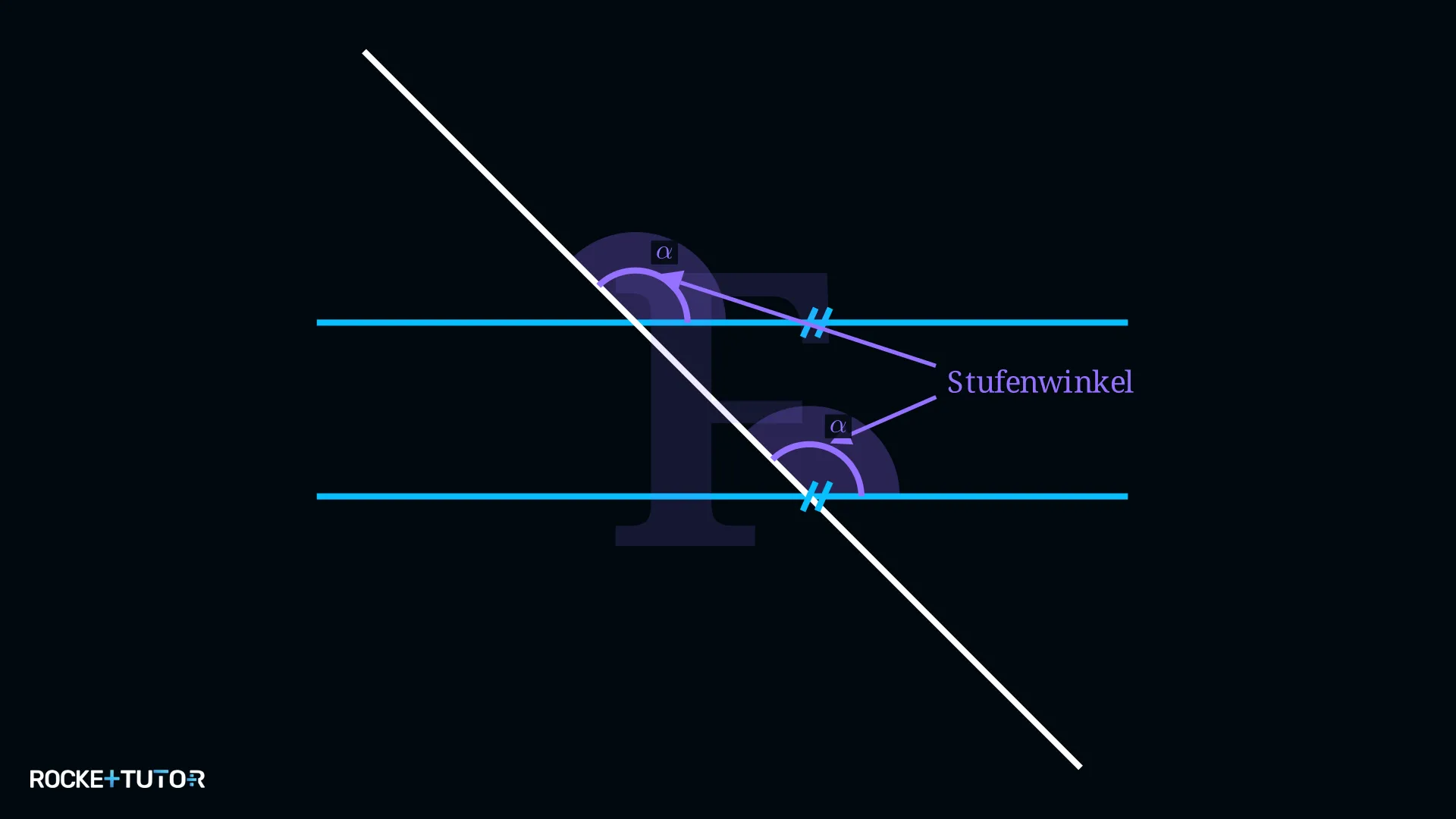

1. Stufenwinkel (F-Winkel)

Stufenwinkel liegen an den beiden Kreuzungen an der gleichen Position (z. B. beide oben links). Sie bilden eine Form, die wie ein „F" aussieht. Stufenwinkel sind immer gleich groß.

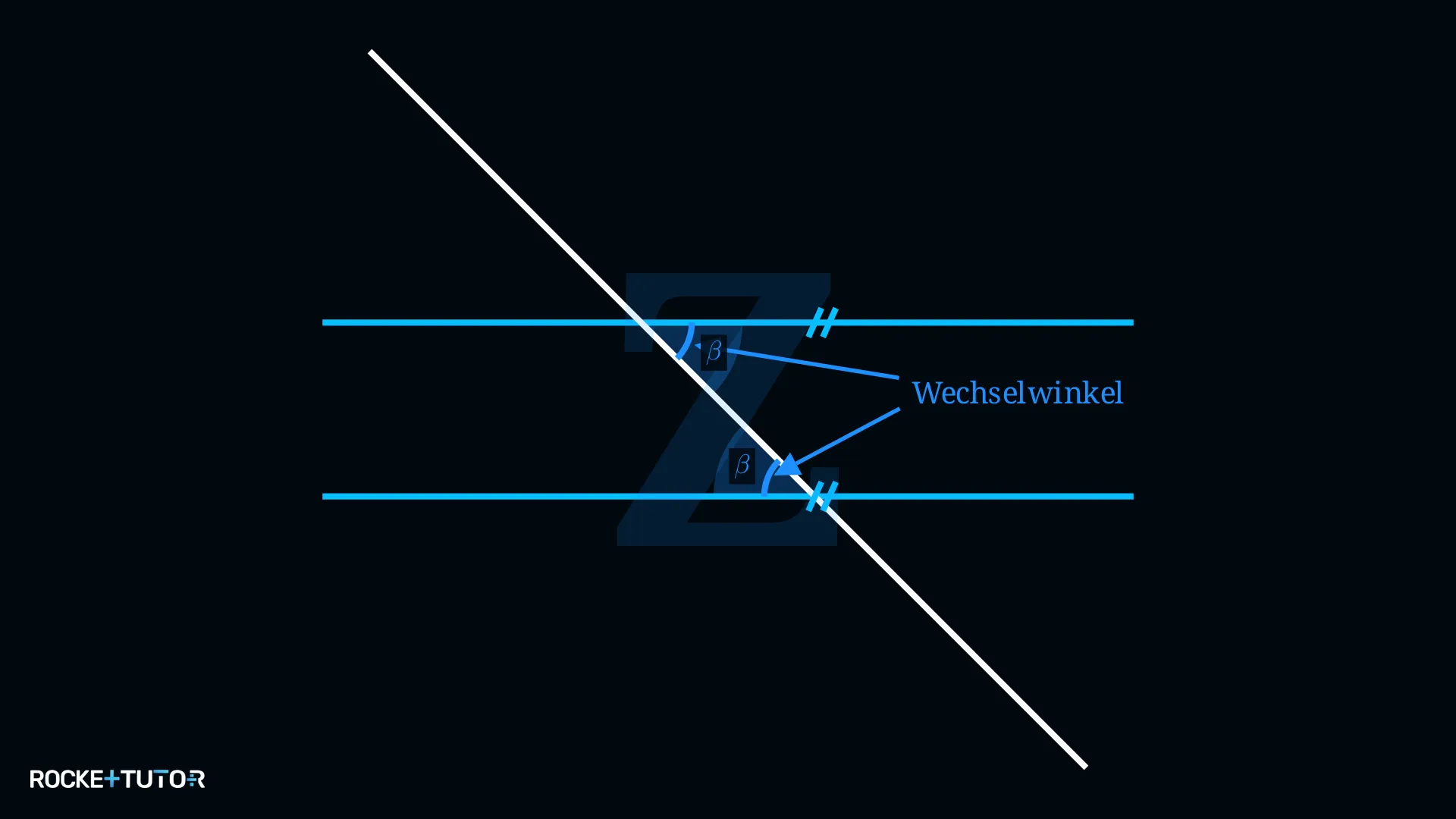

2. Wechselwinkel (Z-Winkel)

Wechselwinkel liegen auf entgegengesetzten Seiten der schneidenden Geraden und zwischen den beiden parallelen Geraden. Sie bilden eine Form, die wie ein „Z" aussieht. Wechselwinkel sind immer gleich groß.

Schritt-für-Schritt-Anleitung

1. Kreuzung prüfen: Liegen die Winkel an derselben oder an verschiedenen Kreuzungen?
2. Dieselbe Kreuzung: Weiter mit Aufgabentyp 1 (Scheitel- oder Nebenwinkel).
3. Parallelität prüfen: Sind die beiden geschnittenen Geraden parallel? (Oft durch Pfeile markiert.)
4. Nicht parallel: Die Winkel sind unabhängig.
5. Position bestimmen (F- oder Z-Form): Gleiche Position an beiden Kreuzungen → Stufenwinkel. Verschiedene Seiten der schneidenden Geraden, dazwischenliegend → Wechselwinkel.

Durchgerechnete Beispiele

Beispiel 1

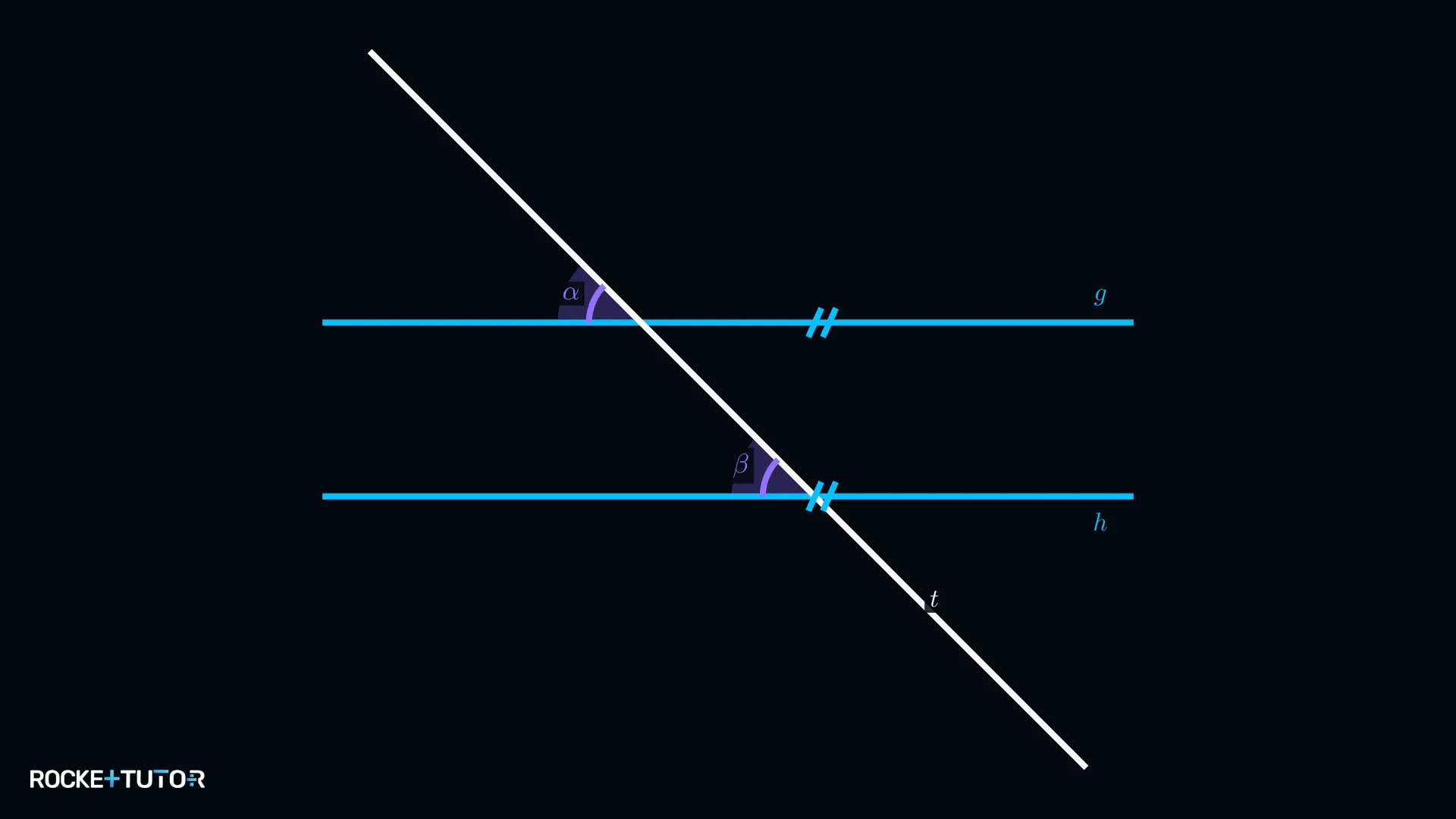

Aufgabe: Die Geraden g und h sind parallel. Um welche Winkelart handelt es sich bei $\textcolor{#9570FF}{\alpha}$ und $\textcolor{#9570FF}{\beta}$?

Lösung:

Schritt 1: Kreuzung prüfen

Die Winkel liegen an verschiedenen Kreuzungen.

Schritt 2: Parallelität prüfen

Die Geraden g und h sind parallel.

Schritt 3: Position bestimmen

Beide Winkel liegen an ihrer Kreuzung an der gleichen Position (oben links). Sie bilden eine F-Form.

Ergebnis: $\textcolor{#9570FF}{\alpha}$ und $\textcolor{#9570FF}{\beta}$ sind Stufenwinkel.

---

Beispiel 2

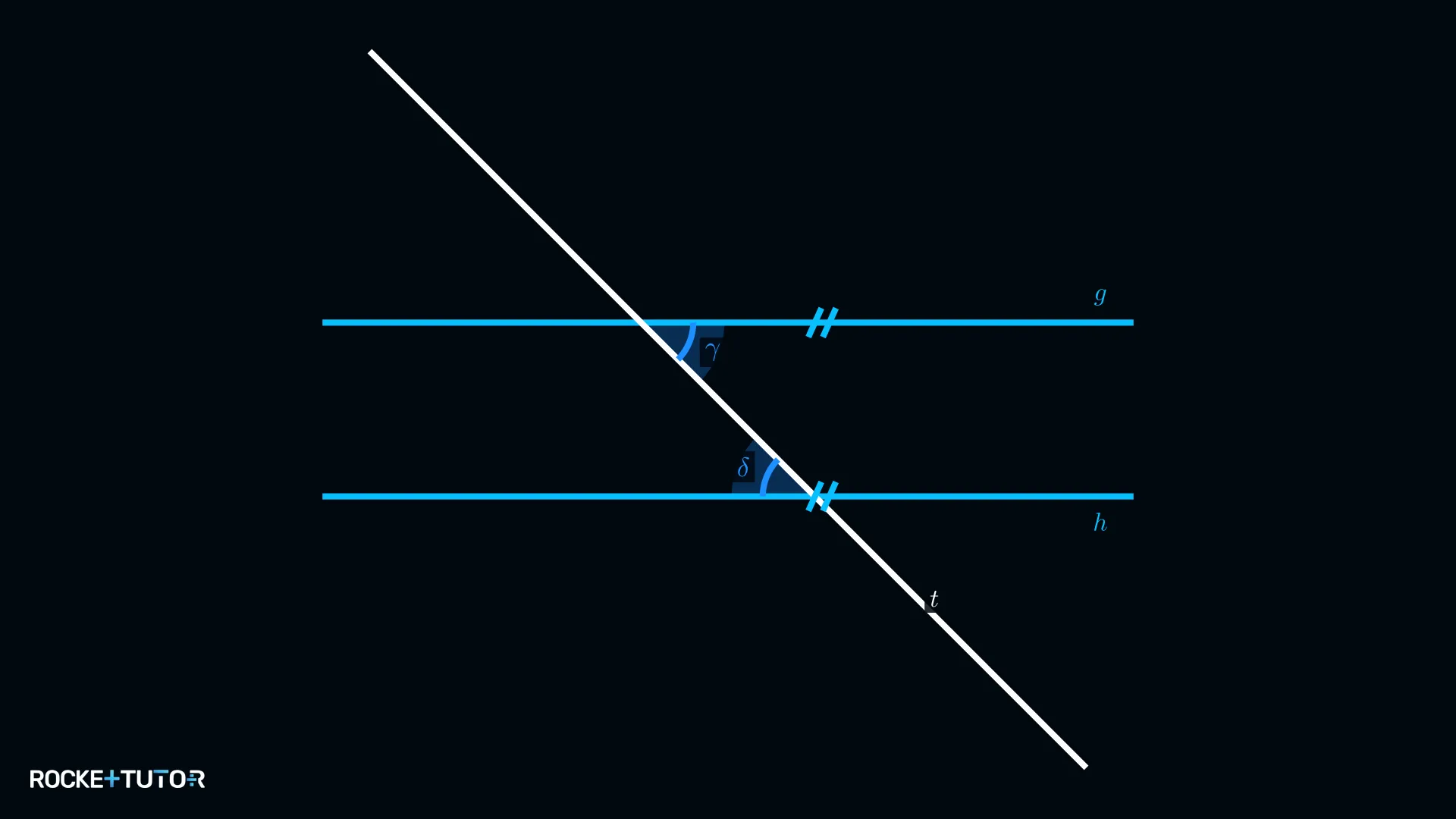

Aufgabe: Die Geraden g und h sind parallel. Um welche Winkelart handelt es sich bei $\textcolor{#1E90FF}{\gamma}$ und $\textcolor{#1E90FF}{\delta}$?

Lösung:

Schritt 1: Kreuzung prüfen

Die Winkel liegen an verschiedenen Kreuzungen.

Schritt 2: Parallelität prüfen

Die Geraden g und h sind parallel.

Schritt 3: Position bestimmen

Die Winkel liegen auf verschiedenen Seiten der schneidenden Geraden und zwischen den Parallelen. Sie bilden eine Z-Form.

Ergebnis: $\textcolor{#1E90FF}{\gamma}$ und $\textcolor{#1E90FF}{\delta}$ sind Wechselwinkel.

---

Beispiel 3

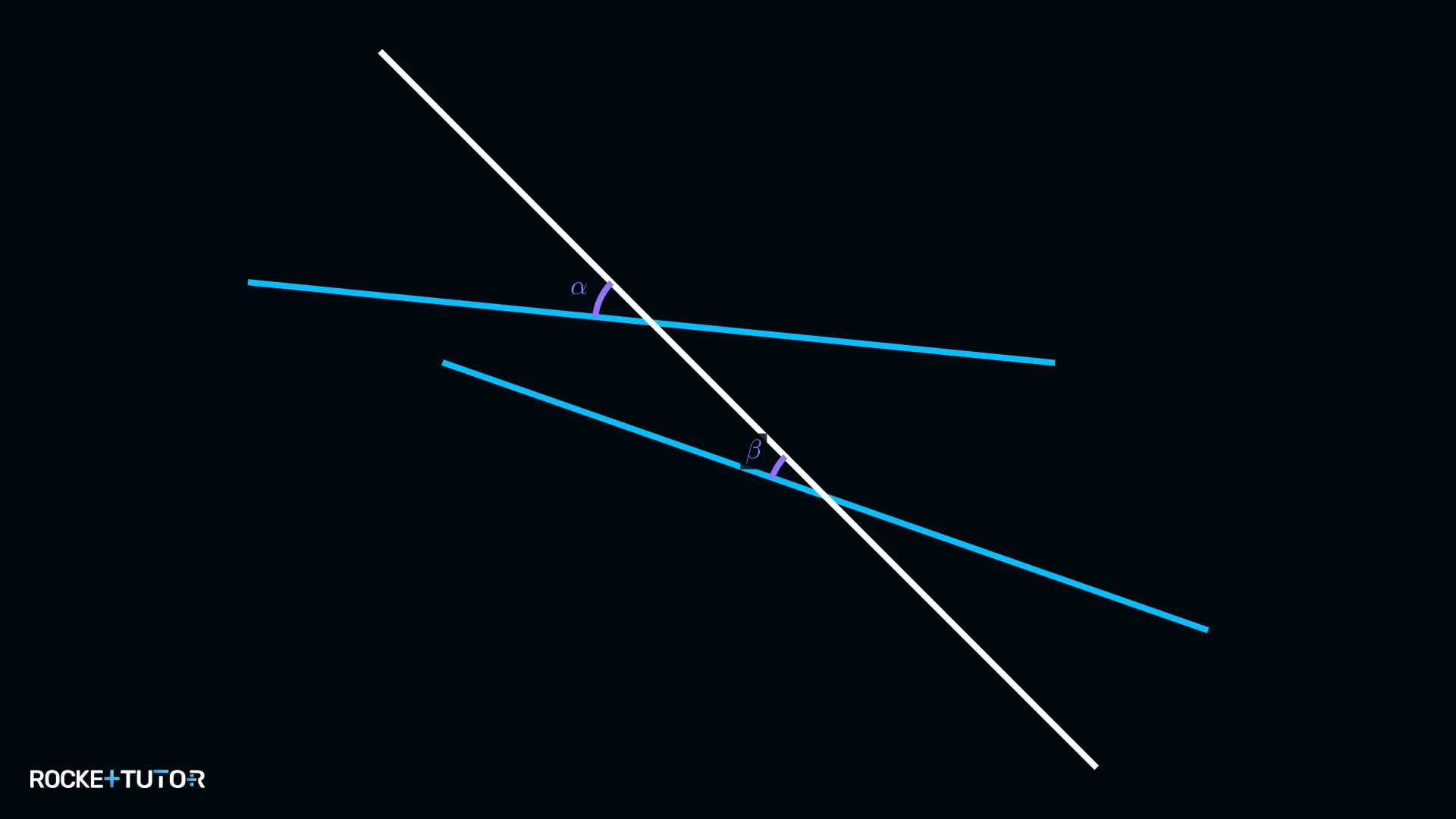

Aufgabe: Um welche Winkelart handelt es sich bei $\alpha$ und $\beta$?

Lösung:

Schritt 1: Kreuzung prüfen

Die Winkel liegen an verschiedenen Kreuzungen.

Schritt 2: Parallelität prüfen

Die beiden Geraden sind nicht parallel.

Ergebnis: Da die Geraden nicht parallel sind, gibt es keine besondere Beziehung. $\alpha$ und $\beta$ sind unabhängige Winkel.

---

Beispiel 4

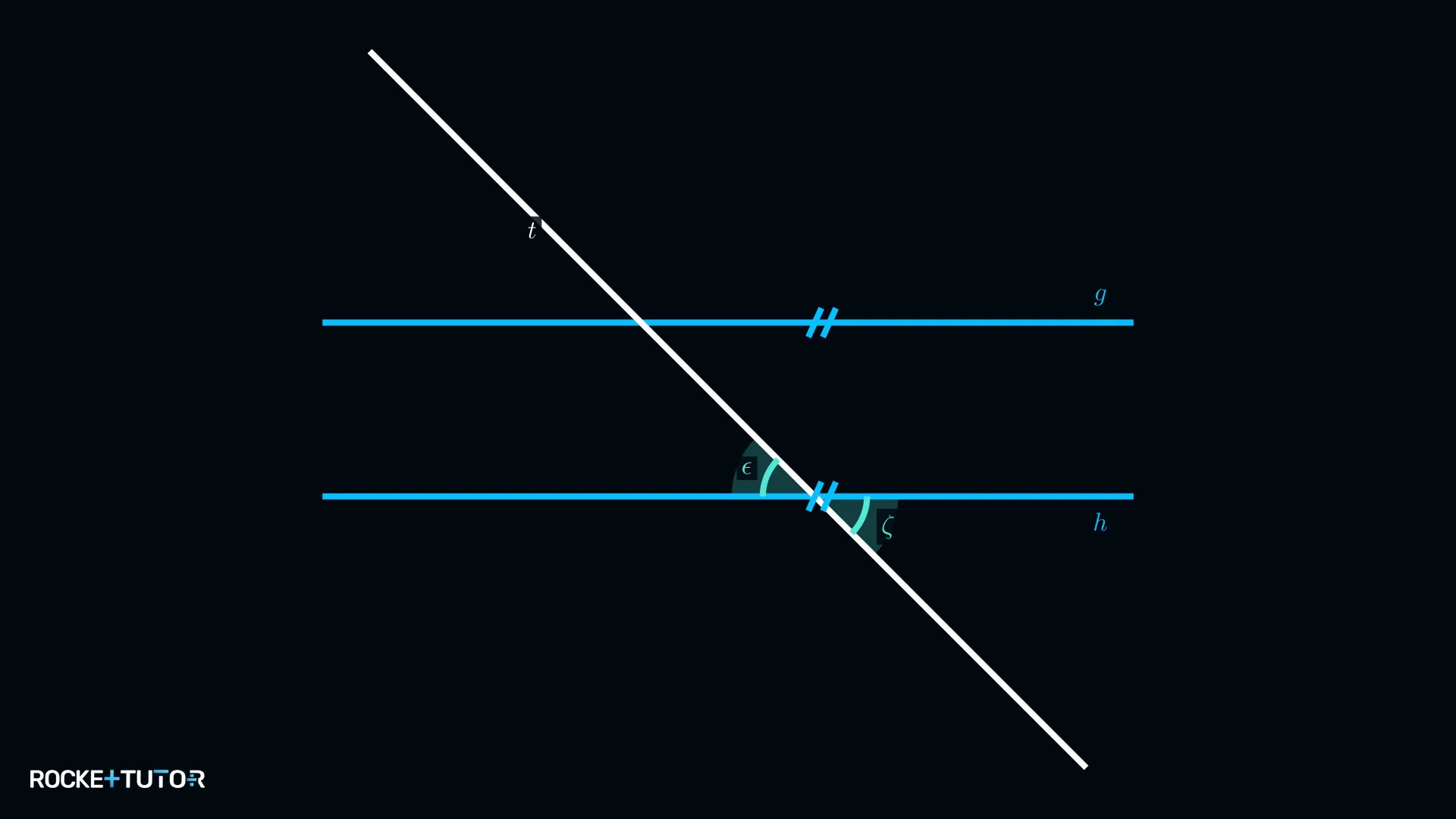

Aufgabe: Die Geraden g und h sind parallel. Um welche Winkelart handelt es sich bei $\epsilon$ und $\zeta$?

Lösung:

Schritt 1: Kreuzung prüfen

Die Winkel liegen an derselben Kreuzung (der unteren).

Schritt 2 (aus Schema 1): Position prüfen

Sie liegen sich an der Kreuzung genau gegenüber.

Ergebnis: $\epsilon$ und $\zeta$ sind Scheitelwinkel.

---

Beispiel 5

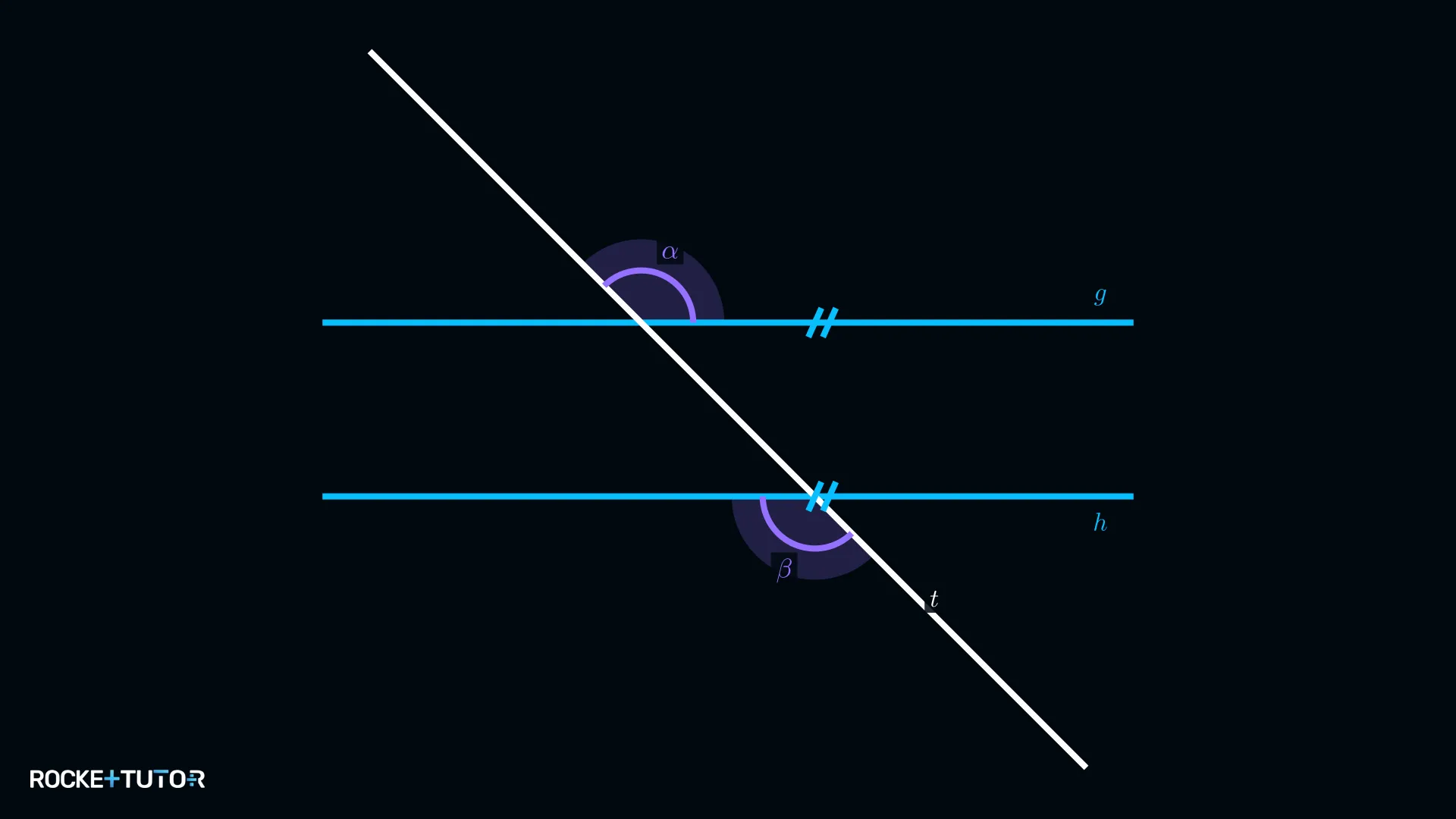

Aufgabe: Die Geraden g und h sind parallel. Um welche Winkelart handelt es sich bei $\alpha$ und $\beta$?

Lösung:

Schritt 1: Kreuzung prüfen

Die Winkel liegen an verschiedenen Kreuzungen.

Schritt 2: Parallelität prüfen

Die Geraden g und h sind parallel.

Schritt 3: Position bestimmen

Die Winkel liegen weder in einer F- noch in einer Z-Beziehung. Sie liegen auf verschiedenen Seiten der schneidenden Geraden, aber einer liegt außerhalb und einer innerhalb der Parallelen. Man nennt sie auch Außenwinkel, aber sie haben keine direkte Gleichheitsbeziehung wie Stufen- oder Wechselwinkel.

Ergebnis: $\alpha$ und $\beta$ sind unabhängige Winkel. (Man könnte über den Scheitelwinkel von $\beta$ argumentieren, dass sie zusammen 180° ergeben, aber sie sind kein direktes Winkelpaar).

Wichtige Erkenntnisse

• Scheitelwinkel liegen an einer Kreuzung gegenüber (X-Form) und sind gleich groß.
• Nebenwinkel liegen nebeneinander auf einer Geraden und ergeben zusammen 180°.
• Stufenwinkel (F-Form) gibt es nur an parallelen Geraden. Sie sind gleich groß.
• Wechselwinkel (Z-Form) gibt es nur an parallelen Geraden. Sie sind gleich groß.
• Wenn Geraden nicht parallel sind, gibt es keine Stufen- oder Wechselwinkel.
