Satz des Thales: Tangenten konstruieren einfach erklärt

Der Satz des Thales steckt in vielen Alltagsphänomenen – hast du dich jemals gefragt, wie in 3D-Spielen oder Filmen Schatten so realistisch aussehen? Stell dir eine Lichtquelle als einen Punkt und ein rundes Objekt als einen Kreis vor. Die Kanten des Schattens, den das Objekt wirft, verlaufen exakt entlang der Tangenten vom Lichtpunkt zum Objekt. Das ist keine Computermagie, sondern pure Geometrie! Mit dem Satz des Thales kannst du genau diese Linien exakt konstruieren. Wenn du dieses Prinzip verstehst, verstehst du einen fundamentalen Trick, der die digitale Welt um dich herum formt. In diesem Artikel lernst du, wie du Tangenten von einem externen Punkt an einen Kreis konstruierst – Schritt für Schritt, mit vielen Beispielen.

Schnellantwort

Die fortgeschrittene Anwendung des Satzes des Thales erlaubt es, von einem Punkt $P$ außerhalb eines Kreises exakt zwei Tangenten zu konstruieren. Dazu wird über der Strecke $\overline{MP}$ ein sogenannter Thaleskreis gezeichnet; seine Schnittpunkte mit dem ursprünglichen Kreis $k$ sind die gesuchten Berührpunkte $T_1$ und $T_2$. Dieses Verfahren funktioniert, weil der Satz des Thales garantiert, dass an jedem Berührpunkt ein rechter Winkel entsteht – und das ist genau die Definition einer Tangente.

Vorwissen

Bevor wir die Tangenten konstruieren, frischen wir drei wichtige Grundlagen auf:

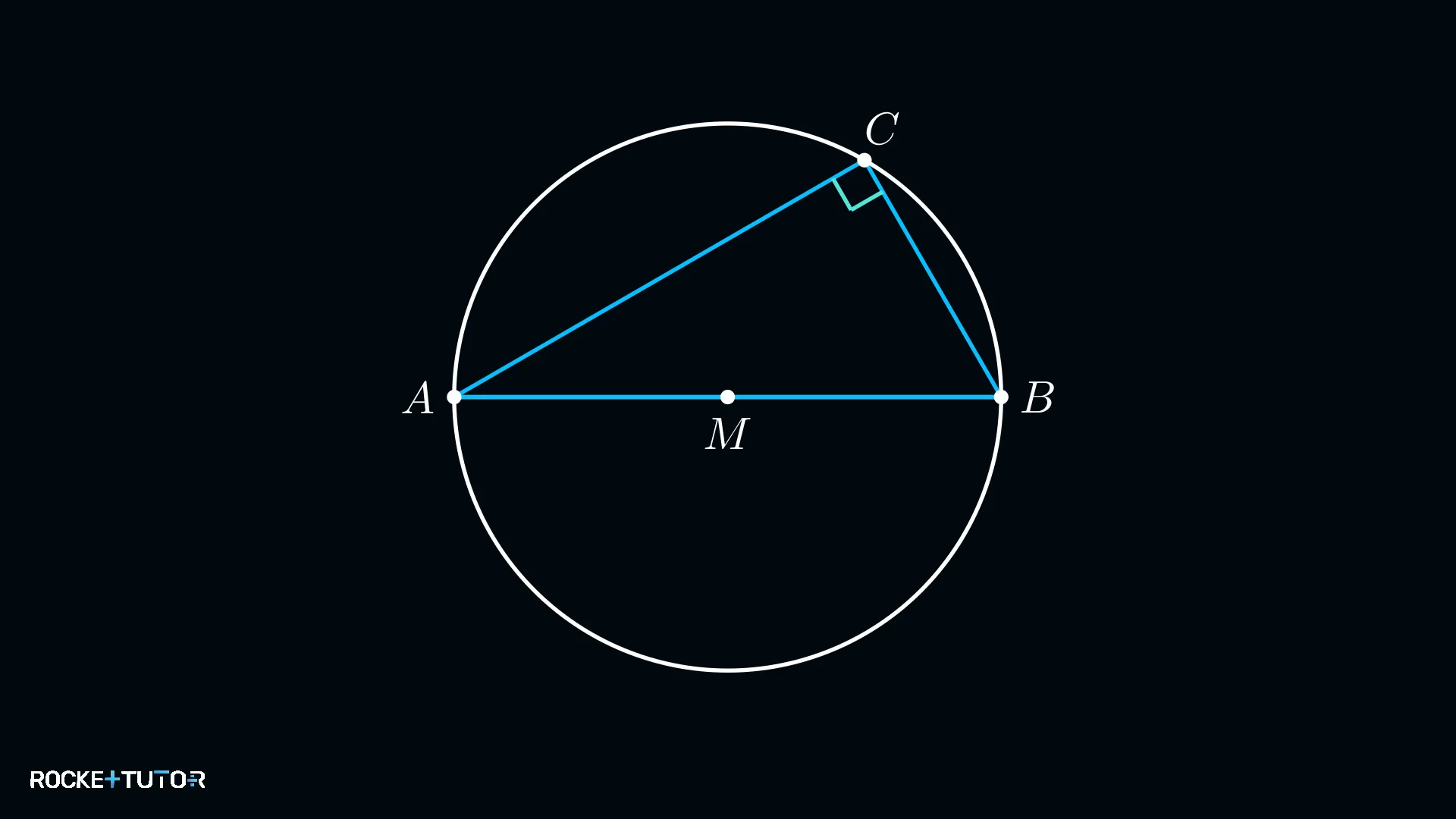

• Satz des Thales: Wenn die Punkte A, B und C auf einem Kreis liegen und die Strecke AB der Durchmesser des Kreises ist, dann hat das Dreieck ABC immer einen rechten Winkel am Punkt C.
  • Beispiel: Egal wo C auf dem Halbkreis liegt, der Winkel bei C ist immer 90°.

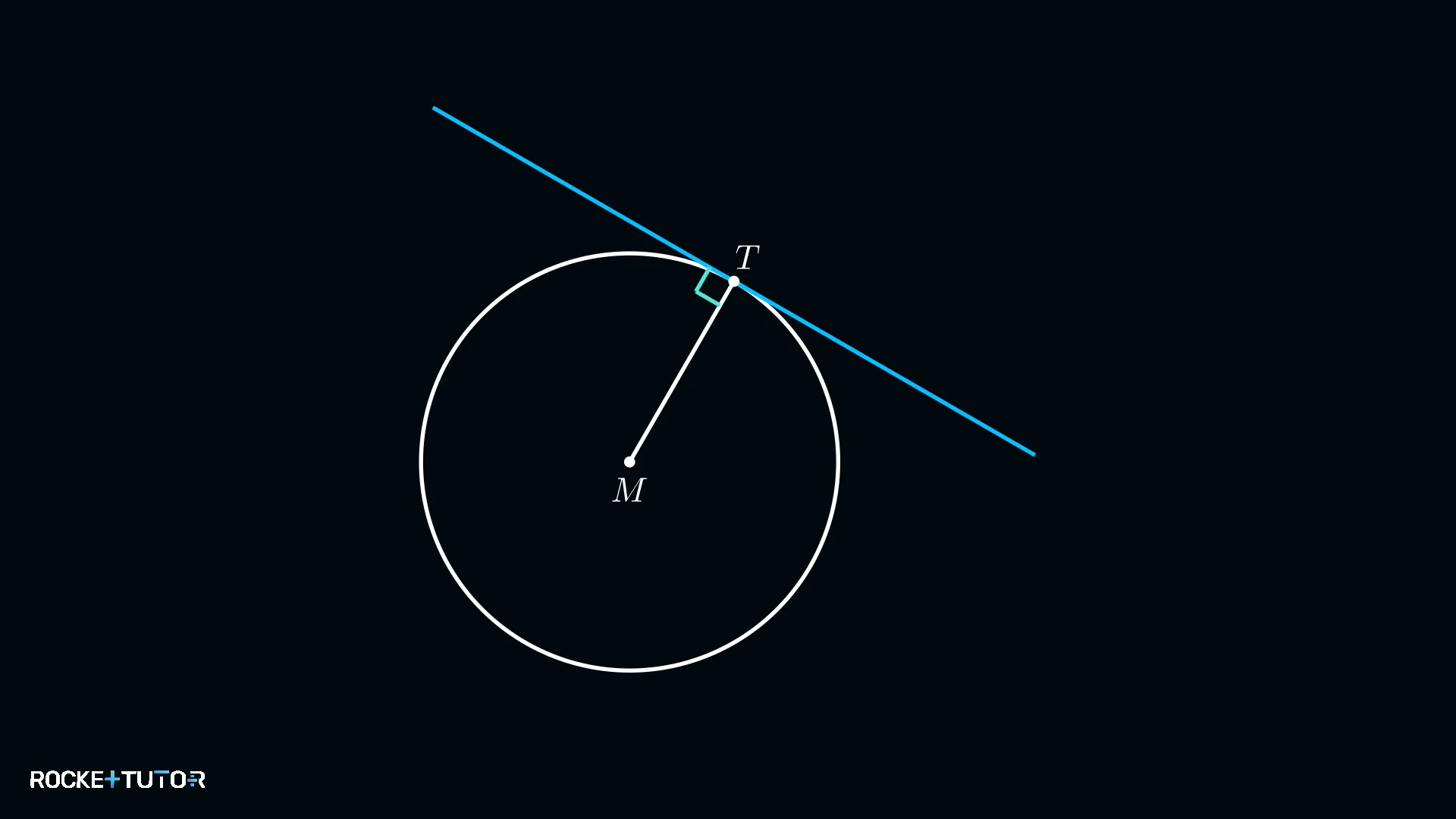

• Tangente an einen Kreis: Eine Tangente ist eine Gerade, die einen Kreis an genau einem Punkt berührt, dem sogenannten Berührpunkt. Die Tangente steht immer im 90°-Winkel zum Radius in diesem Punkt.
  • Beispiel: Eine an einem Rad abrollende Linie ist eine perfekte Tangente.

• Mittelsenkrechte konstruieren: Die Mittelsenkrechte halbiert eine Strecke und steht senkrecht auf ihr. Man konstruiert sie mit einem Zirkel, indem man von beiden Endpunkten der Strecke aus Kreisbögen mit gleichem Radius (größer als die halbe Streckenlänge) schlägt und deren Schnittpunkte verbindet.
  • Beispiel: Um den genauen Mittelpunkt einer 10 cm langen Strecke zu finden, ohne zu messen, konstruiert man die Mittelsenkrechte.

Aufgabentyp 1: Tangenten von einem externen Punkt an einen Kreis konstruieren

Um von einem Punkt $P$ außerhalb eines Kreises $k$ die Tangenten an diesen Kreis zu konstruieren, nutzen wir eine geniale Kombination aus unseren Vorkenntnissen.

Die Idee:

1. Wir wissen, eine Tangente steht im rechten Winkel (90°) zum Radius am Berührpunkt $T$. Das Dreieck, das aus dem Kreismittelpunkt $M$, dem externen Punkt $P$ und dem Berührpunkt $T$ gebildet wird (also das Dreieck $\triangle MTP$), muss also einen rechten Winkel bei $T$ haben.

2. Der Satz des Thales sagt uns, dass alle Punkte, die mit den Endpunkten einer Strecke (hier $M$ und $P$) einen rechten Winkel bilden, auf einem Kreis mit dieser Strecke als Durchmesser liegen müssen.

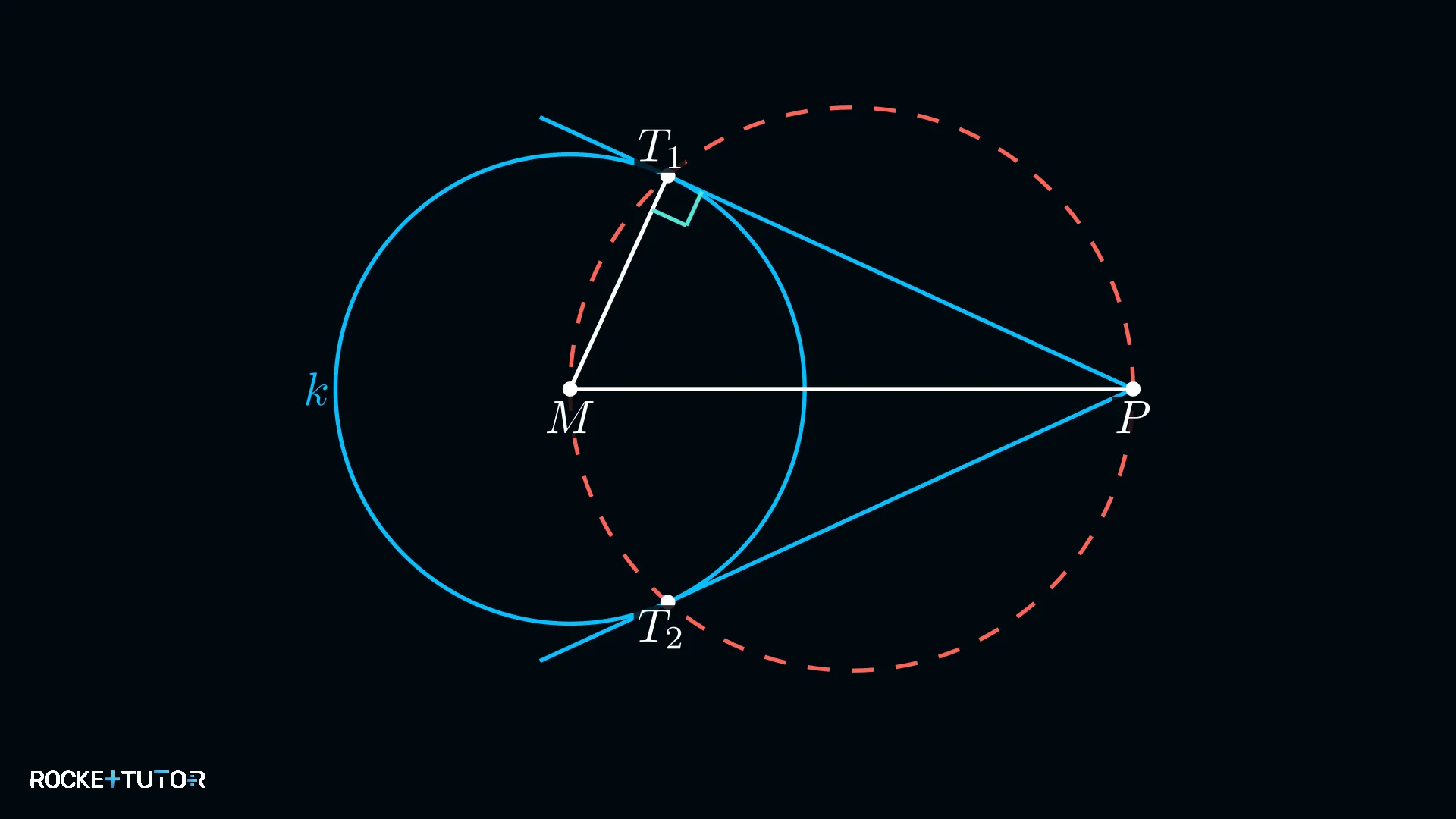

Die Lösung: Wir konstruieren einfach diesen zweiten Kreis – den Thaleskreis – über der Strecke $MP$. Die Punkte, an denen sich der ursprüngliche Kreis $k$ und der Thaleskreis schneiden, sind genau die gesuchten Berührpunkte $T_1$ und $T_2$. Warum? Weil für diese Punkte beide Bedingungen erfüllt sind: Sie liegen auf dem ursprünglichen Kreis UND sie bilden einen rechten Winkel bei $\triangle MTP$, was sie zu Tangentenpunkten macht.

Schritt-für-Schritt-Anleitung

1. Zeichne den gegebenen Kreis $k$ mit Mittelpunkt $M$ und den Punkt $P$ außerhalb des Kreises; verbinde $M$ und $P$ zu einer Strecke.
2. Konstruiere die Mittelsenkrechte der Strecke $\overline{MP}$, um deren Mittelpunkt $H$ zu finden.
3. Stich mit dem Zirkel in den Mittelpunkt $H$ ein und zeichne einen Kreis mit Radius $\overline{HM}$ – das ist der Thaleskreis über $\overline{MP}$.
4. Markiere die beiden Schnittpunkte des Thaleskreises mit dem ursprünglichen Kreis $k$ als $T_1$ und $T_2$.
5. Zeichne von $P$ durch $T_1$ und von $P$ durch $T_2$ je eine Gerade – das sind die gesuchten Tangenten.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe: Ein Kreis $k$ hat den Mittelpunkt $M$ und einen Radius von $r = 4\text{ cm}$. Der Punkt $P$ hat einen Abstand von $8\text{ cm}$ zu $M$. Konstruiere die Tangenten von $P$ an den Kreis $k$.

Lösung:

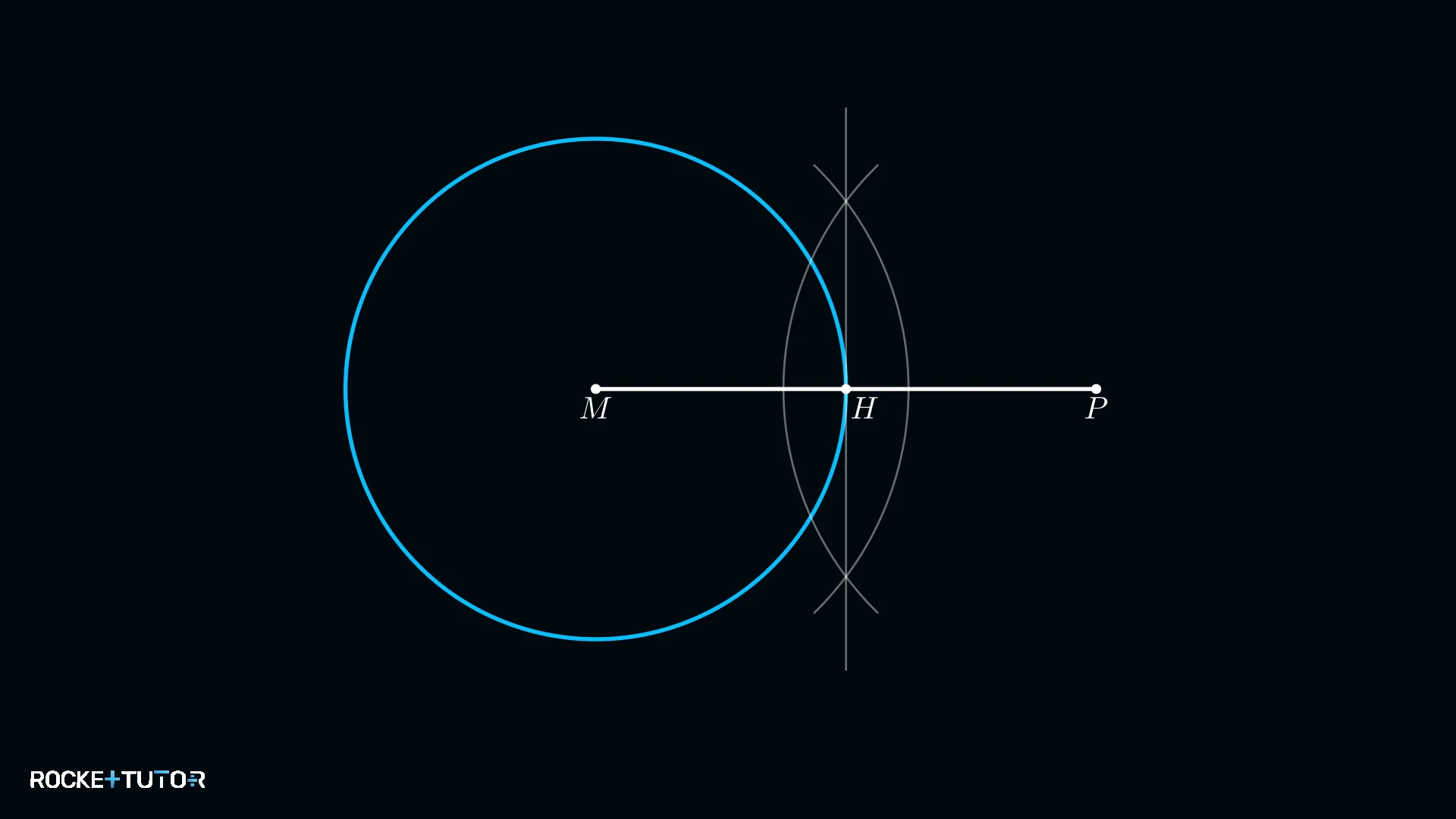

Schritt 1 & 2: Strecke MP und deren Mittelpunkt H

Zuerst zeichnen wir den Kreis $k$ und die Strecke $\overline{MP}$. Dann konstruieren wir die Mittelsenkrechte von $\overline{MP}$, um deren Mittelpunkt $H$ zu finden.

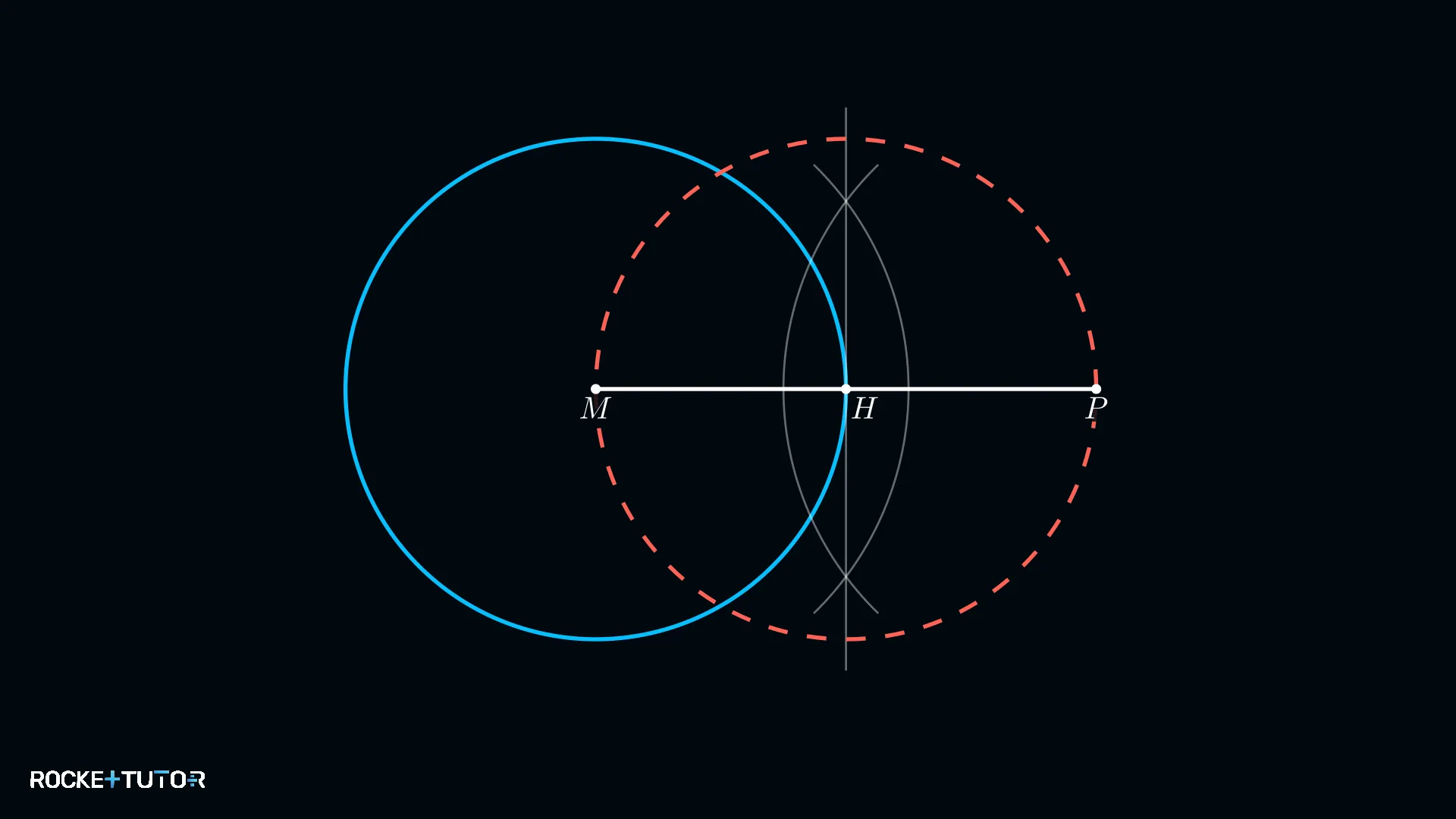

Schritt 3: Thaleskreis zeichnen

Wir zeichnen einen Kreis um $H$, der durch $M$ und $P$ geht. Das ist der Thaleskreis.

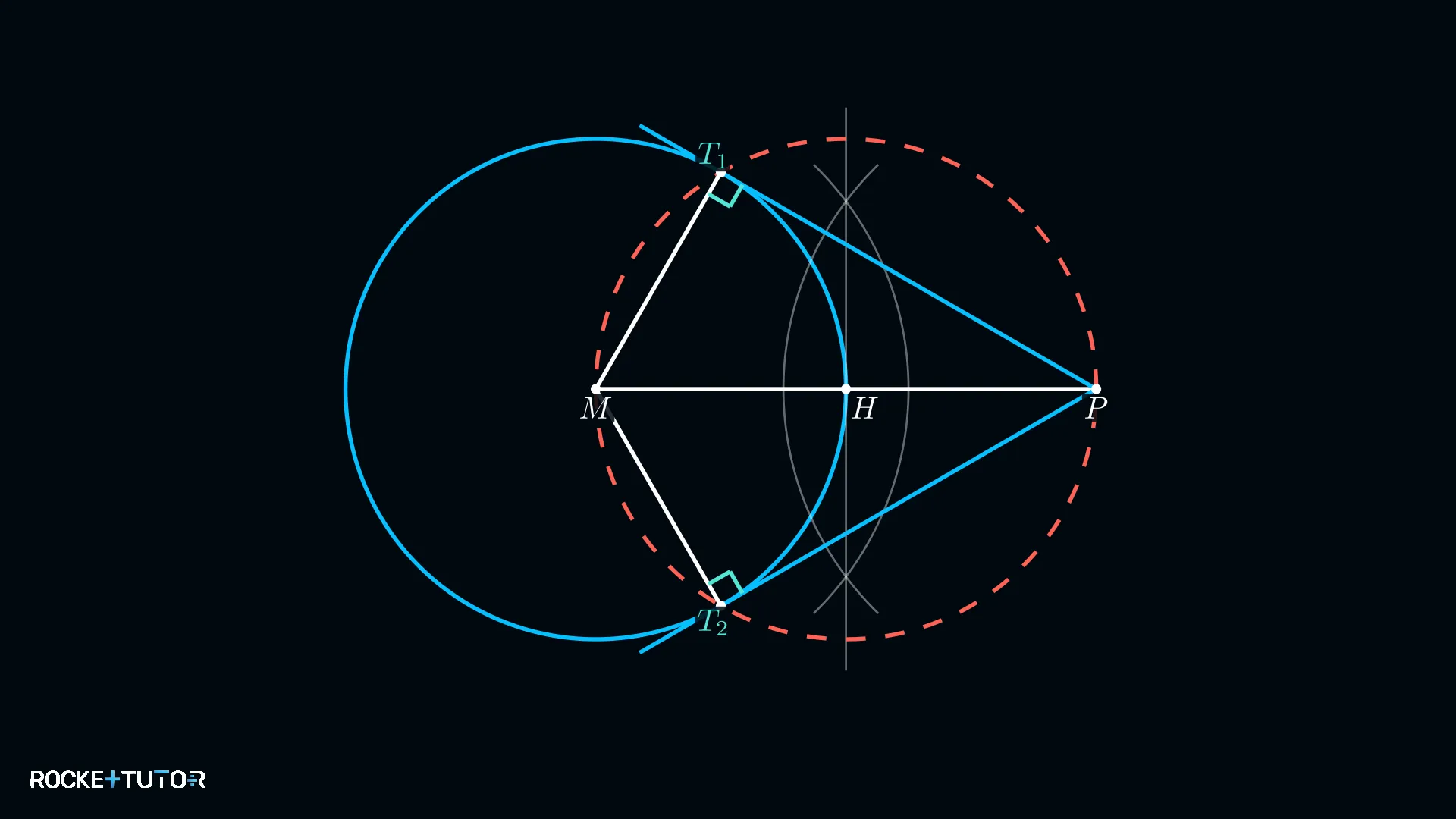

Schritt 4 & 5: Berührpunkte finden und Tangenten zeichnen

Der Thaleskreis schneidet den ursprünglichen Kreis in den Punkten $T_1$ und $T_2$. Wir verbinden $P$ mit diesen beiden Punkten und erhalten die Tangenten.

Ergebnis: Die beiden Geraden $\overline{PT_1}$ und $\overline{PT_2}$ sind die gesuchten Tangenten an den Kreis $k$.

---

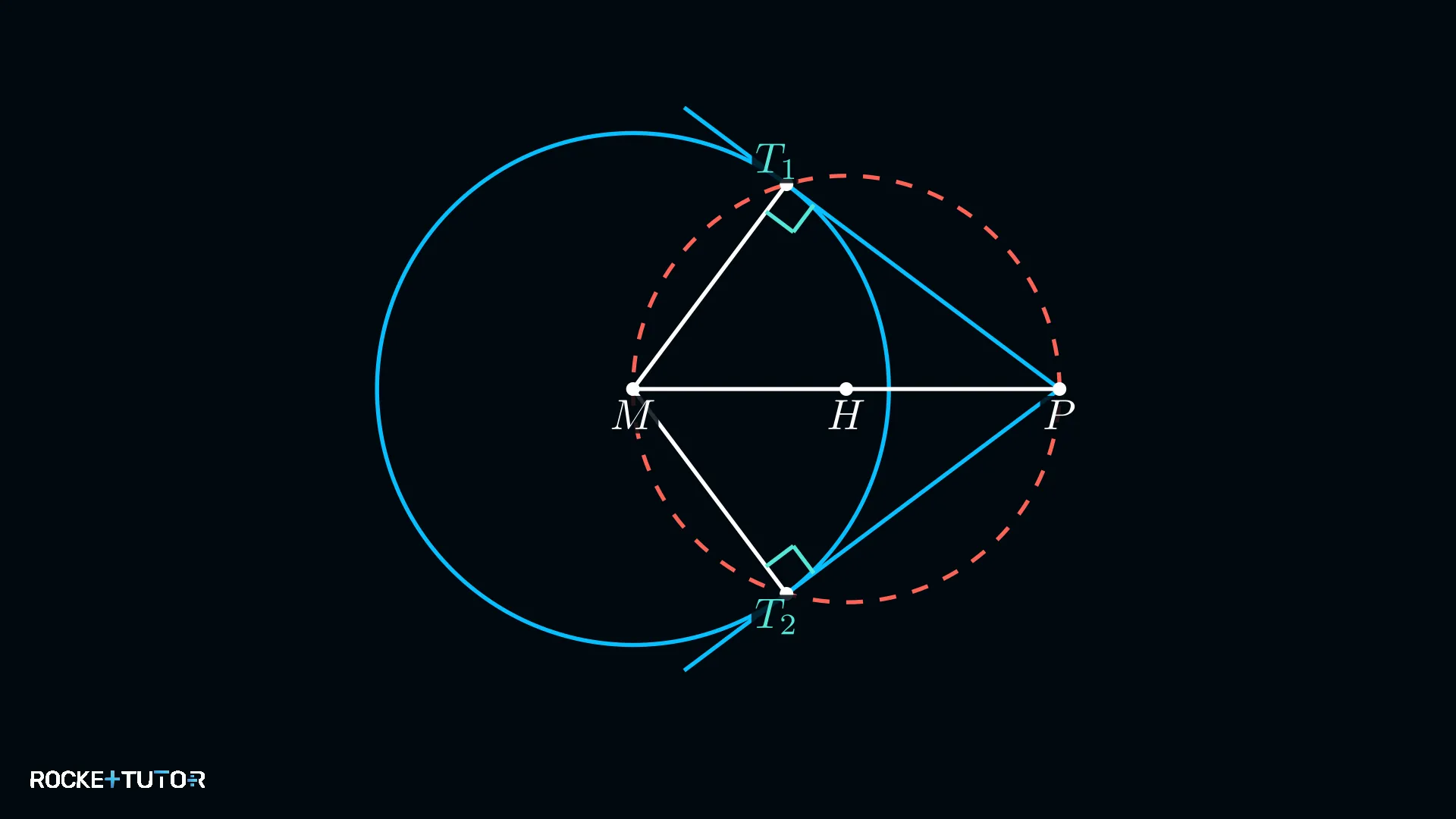

Beispiel 2

Aufgabe: Ein Kreis $k$ mit Mittelpunkt $M$ hat einen Radius von $r = 3\text{ cm}$. Ein Punkt $P$ ist $5\text{ cm}$ von $M$ entfernt. Konstruiere die Tangenten von $P$ an $k$.

Lösung:

Wir folgen dem bekannten Schema:

1. Wir konstruieren den Mittelpunkt $H$ der Strecke $\overline{MP}$.
2. Wir zeichnen den Thaleskreis um $H$ mit dem Radius $\overline{HM}$.
3. Wir markieren die Schnittpunkte $T_1$ und $T_2$ der beiden Kreise.
4. Wir ziehen die Tangenten als Geraden von $P$ durch $T_1$ und $T_2$.

Ergebnis: Die Geraden von $P$ durch $T_1$ bzw. $T_2$ sind die gesuchten Tangenten.

---

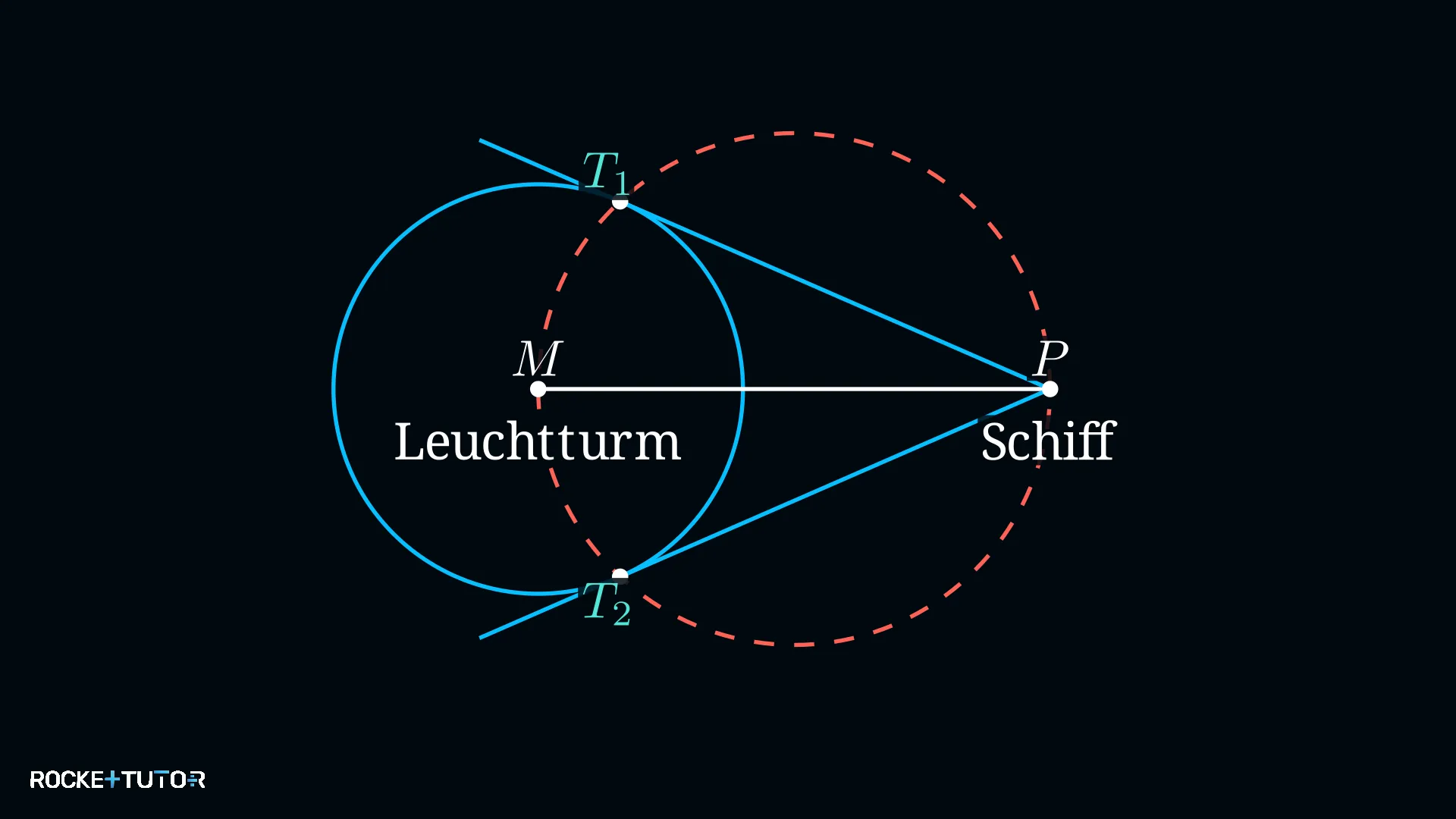

Beispiel 3

Aufgabe: Ein Leuchtturm $M$ hat eine Leuchtreichweite von 10 km (Radius). Ein Schiff befindet sich an Position $P$ in 25 km Entfernung vom Leuchtturm. Konstruiere die Sichtlinien vom Schiff, die die Kante des Leuchtbereichs streifen (die Tangenten). Verwende einen Maßstab von 1 cm = 5 km.

Lösung:

Im Maßstab bedeutet das: Der Radius des Kreises ist $r = 10 \text{ km} / 5 = 2\text{ cm}$. Der Abstand $\overline{MP}$ ist $25 \text{ km} / 5 = 5\text{ cm}$.

1. Zeichne einen Kreis mit $r=2\text{ cm}$ (Mittelpunkt $M$) und einen Punkt $P$ im Abstand von $5\text{ cm}$.
2. Konstruiere den Mittelpunkt $H$ von $\overline{MP}$.
3. Zeichne den Thaleskreis um $H$.
4. Markiere die Schnittpunkte $T_1$ und $T_2$.
5. Die Geraden $\overline{PT_1}$ und $\overline{PT_2}$ sind die gesuchten Sichtlinien.

Ergebnis: Die Geraden $\overline{PT_1}$ und $\overline{PT_2}$ stellen die Sichtlinien dar, die die Kante des Leuchtbereichs streifen.

---

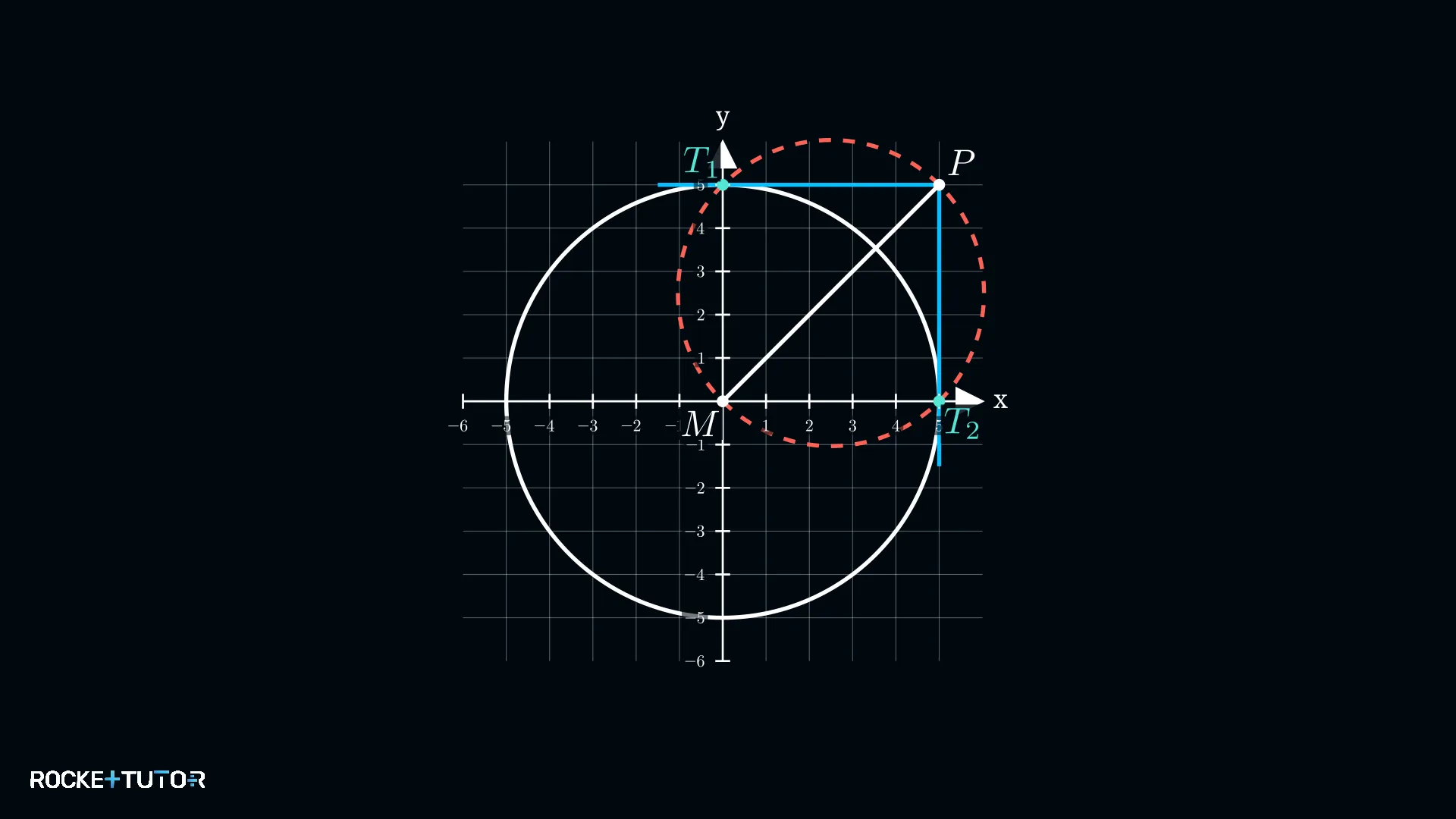

Beispiel 4

Aufgabe: Gegeben ist ein Kreis $k$ mit $M(0|0)$ und $r=5\text{ cm}$. Der Punkt $P$ liegt bei $(5|5)$. Konstruiere die Tangenten von $P$ an den Kreis.

Lösung:

Auch wenn Koordinaten gegeben sind, bleibt die Konstruktion dieselbe. Der Abstand $\overline{MP}$ muss nicht berechnet werden, da wir ihn direkt aus der Zeichnung übernehmen können.

1. Zeichne das Koordinatensystem, den Kreis um $M(0|0)$ und den Punkt $P(5|5)$. Zeichne die Strecke $\overline{MP}$.
2. Konstruiere die Mittelsenkrechte von $\overline{MP}$, um den Mittelpunkt $H$ zu finden.
3. Zeichne den Thaleskreis um $H$ durch $M$ und $P$.
4. Markiere die Schnittpunkte $T_1$ und $T_2$ der beiden Kreise.
5. Zeichne die Tangenten von $P$ durch die Berührpunkte.

Ergebnis: Die Geraden von $P(5|5)$ durch $T_1$ und $T_2$ sind die gesuchten Tangenten an den Kreis $k$.

---

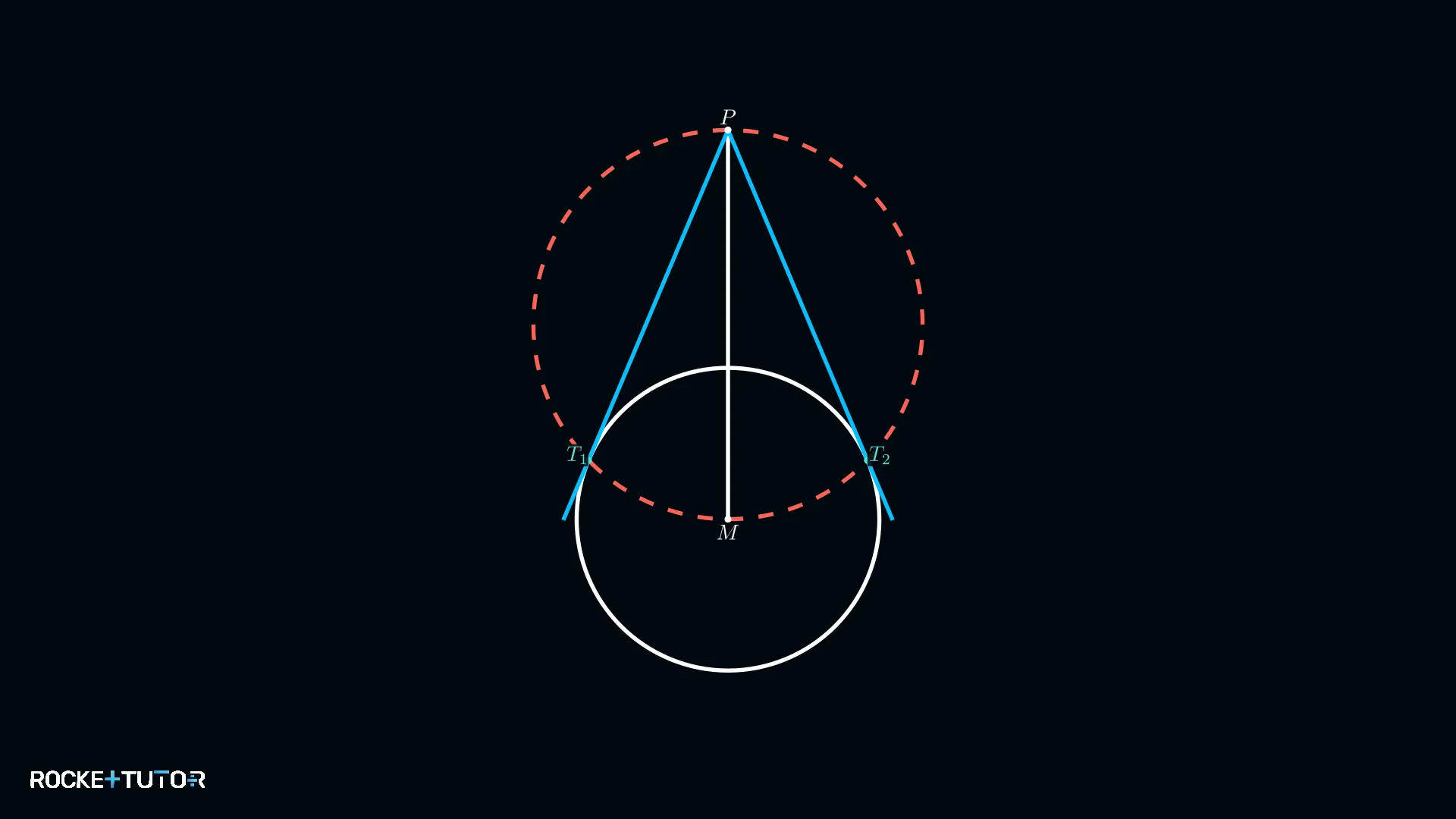

Beispiel 5

Aufgabe: Ein Kreis hat einen Radius von $r = 3{,}5\text{ cm}$. Der Punkt $P$ ist so positioniert, dass die Strecke $\overline{MP} = 9\text{ cm}$ lang ist, aber vertikal über $M$ liegt. Konstruiere die Tangenten.

Lösung:

Die Ausrichtung der Strecke $\overline{MP}$ ändert nichts am Verfahren.

1. Zeichne den Kreis mit $r=3{,}5\text{ cm}$ um $M$. Zeichne $P$ 9 cm vertikal über $M$ und verbinde sie.
2. Konstruiere den Mittelpunkt $H$ der vertikalen Strecke $\overline{MP}$ (die Mittelsenkrechte wird hier horizontal sein).
3. Zeichne den Thaleskreis um $H$ durch $M$ und $P$.
4. Markiere die Schnittpunkte $T_1$ und $T_2$.
5. Zeichne die Tangenten von $P$ durch $T_1$ und $T_2$.

Ergebnis: Auch bei vertikaler Anordnung erhält man mit dem Thaleskreis die beiden Tangenten von $P$ an den Kreis.

Wichtige Erkenntnisse

• Um Tangenten von einem externen Punkt $P$ an einen Kreis $k$ zu konstruieren, ist der Thaleskreis über der Strecke $\overline{MP}$ der Schlüssel.
• Der Mittelpunkt des Thaleskreises wird durch die Konstruktion der Mittelsenkrechten der Strecke $\overline{MP}$ gefunden.
• Die Berührpunkte der Tangenten sind die Schnittpunkte des ursprünglichen Kreises $k$ mit dem Thaleskreis.
• Die Konstruktion funktioniert, weil der Satz des Thales garantiert, dass am Berührpunkt $T$ ein rechter Winkel im Dreieck $\triangle MTP$ entsteht, was die Definition einer Tangente ist.
