Graphen zeichnen mit Asymptoten einfach erklärt

Beim Zeichnen des Graphen einer gebrochen-rationalen Funktion brauchst du keine unzähligen Punkte zu berechnen – wenn du die Asymptoten kennst, kannst du den gesamten Verlauf des Graphen vorhersagen. Stell dir vor, du spielst ein Videospiel, in dem es unsichtbare Wände oder Kraftfelder gibt, die du nicht durchqueren kannst. Dein Charakter kann sich ihnen unendlich nähern, wird sie aber nie berühren. Genau das sind Asymptoten in der Mathematik: unsichtbare Linien, die den Graphen einer Funktion lenken und ihm seine Form geben. Wenn du verstehst, wie man sie einzeichnet, kannst du den gesamten Verlauf des Graphen vorhersagen, ohne unzählige Punkte berechnen zu müssen. Das ist wie ein Cheat-Code, um die Form der Funktion sofort zu erkennen!

Vorwissen

Bevor wir starten, wiederholen wir kurz, wie man einfache Geraden in ein Koordinatensystem einzeichnet:

• Senkrechte Gerade (x = konstant): Eine Linie, die parallel zur y-Achse verläuft.

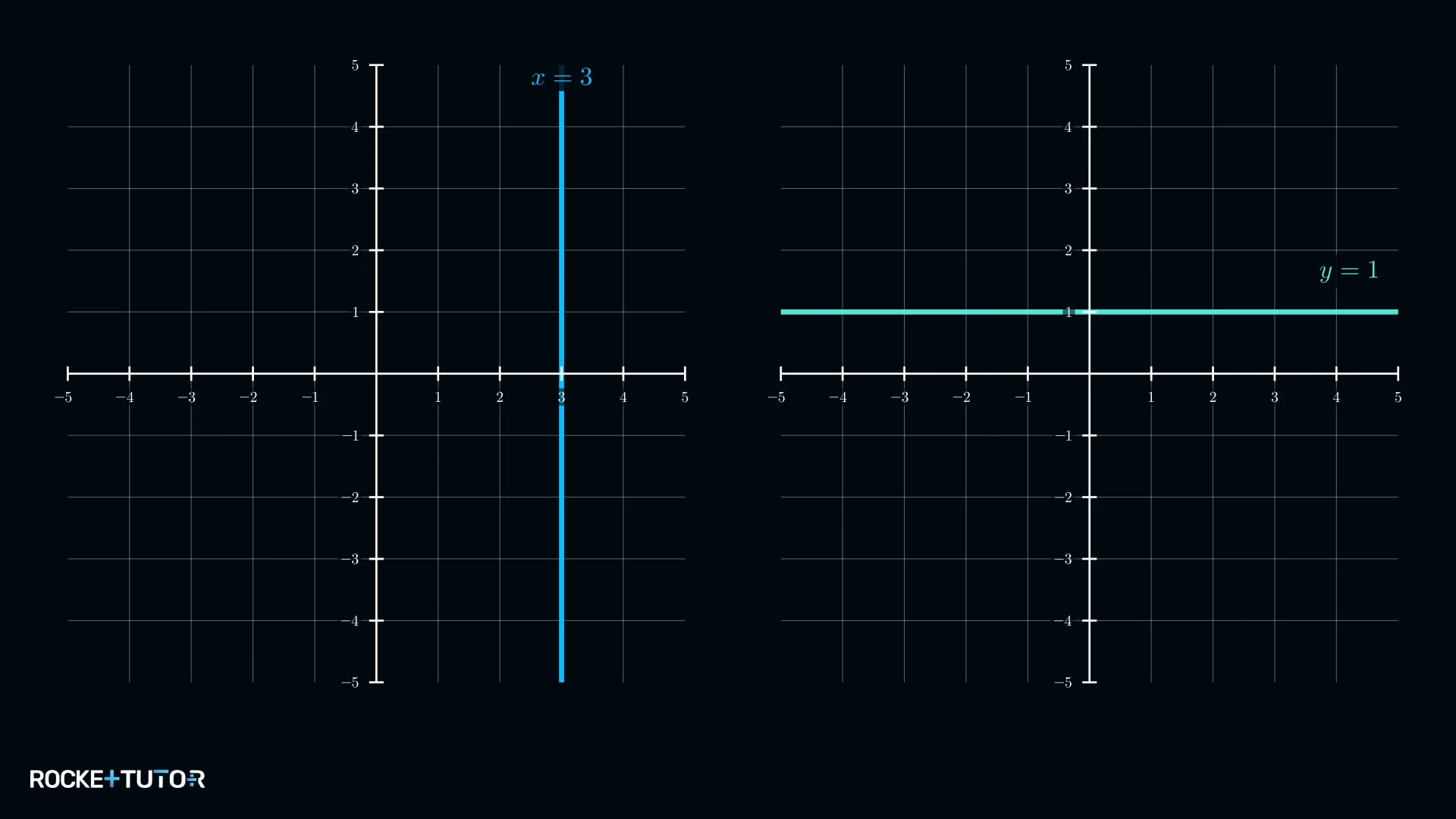

  • Beispiel: Die Gerade $x=3$ ist eine senkrechte Linie, die durch den Punkt 3 auf der x-Achse geht.

• Waagerechte Gerade (y = konstant): Eine Linie, die parallel zur x-Achse verläuft.

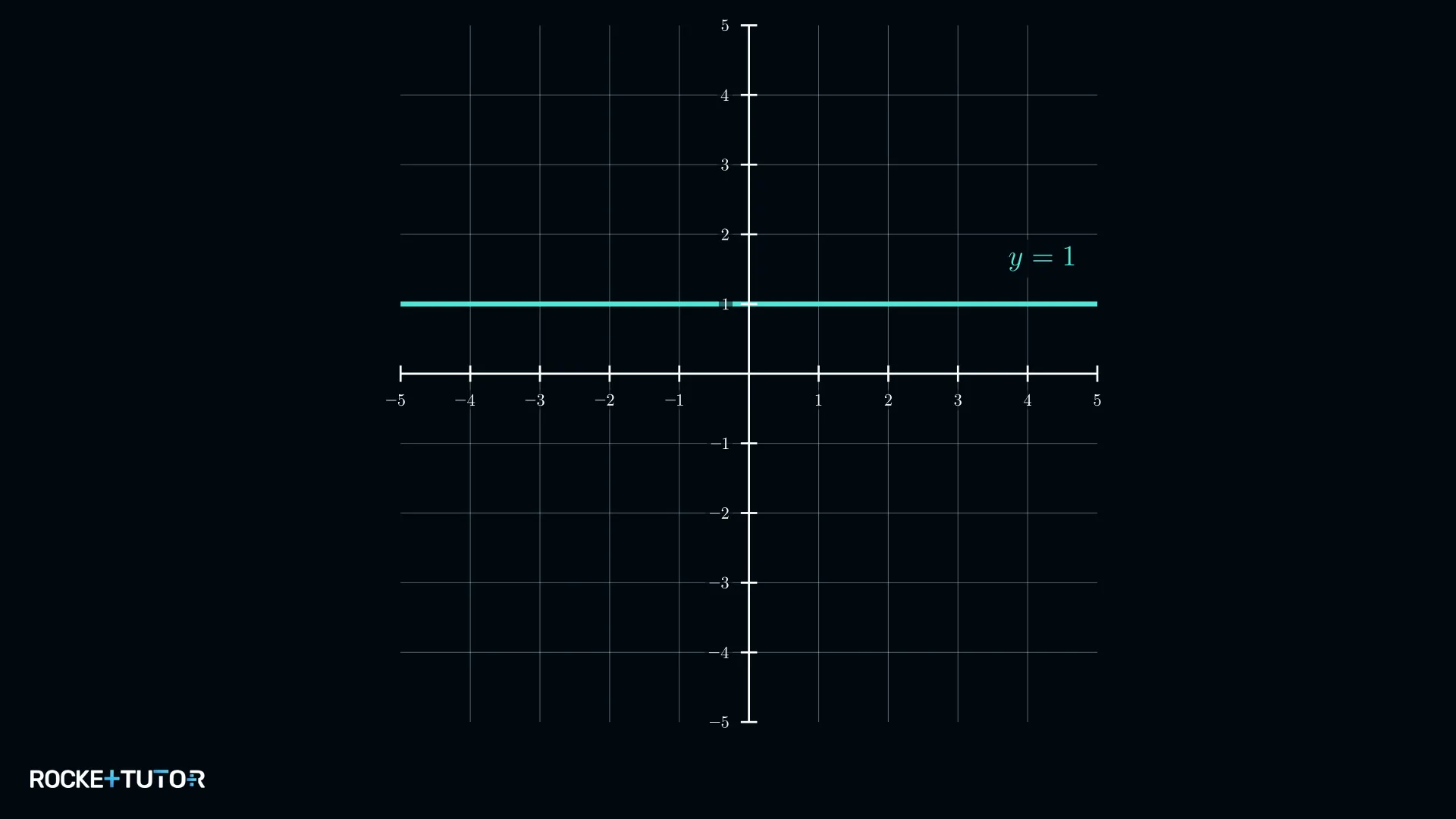

  • Beispiel: Die Gerade $y=1$ ist eine waagerechte Linie, die durch den Punkt 1 auf der y-Achse geht.

Aufgabentyp 1: Graphen anhand von Asymptoten skizzieren

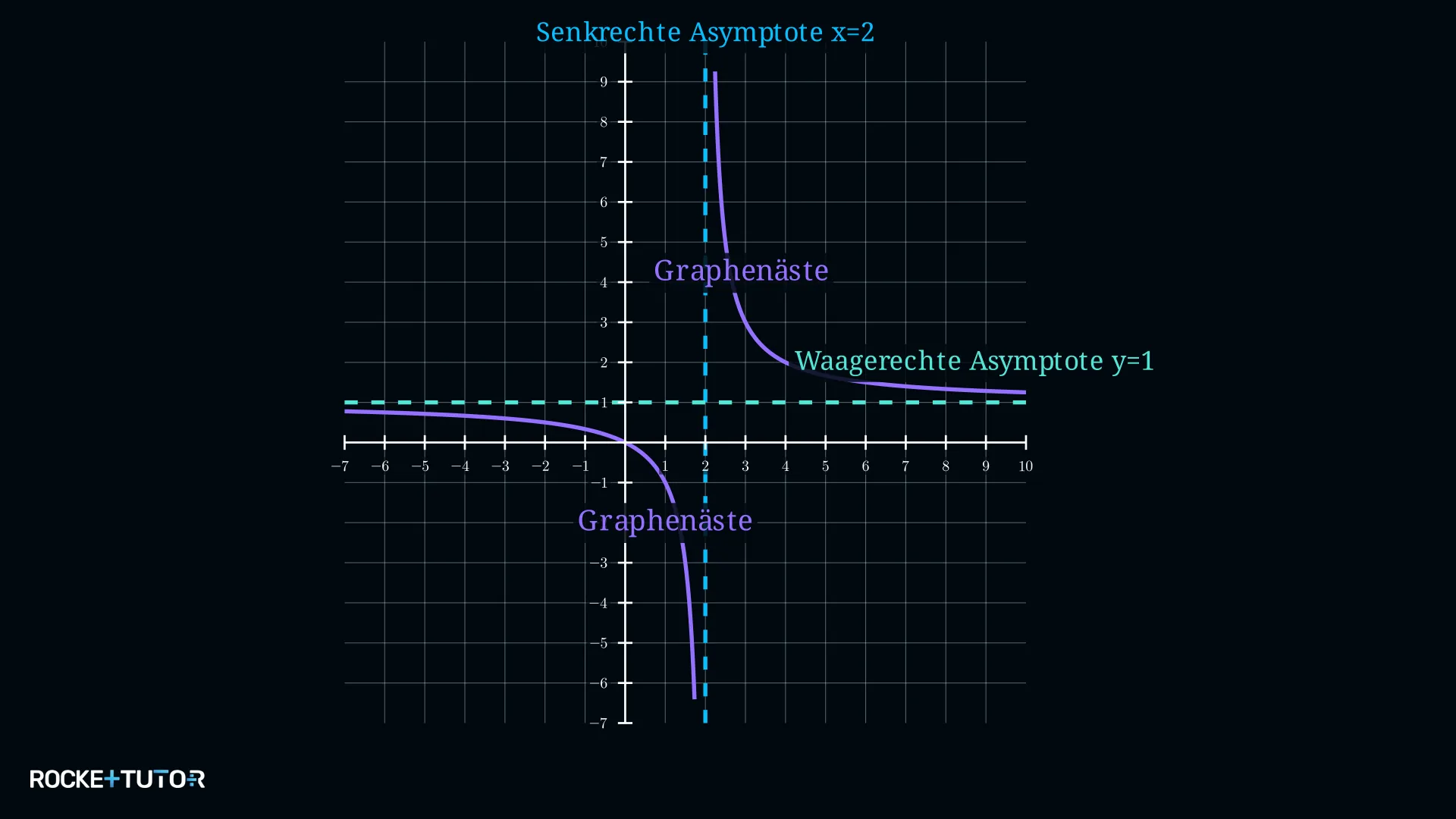

Beim Zeichnen des Graphen einer gebrochen-rationalen Funktion sind Asymptoten das wichtigste Werkzeug. Eine Asymptote ist eine Gerade, der sich der Graph einer Funktion immer weiter annähert, sie aber nie berührt. Für gebrochen-rationale Funktionen sind zwei Arten von Asymptoten besonders wichtig:

1. Senkrechte Asymptote: Eine senkrechte Linie, an der die Funktion „entlangläuft", entweder nach oben ins Unendliche oder nach unten ins Unendliche. Ihre Gleichung hat immer die Form $x = a$.

2. Waagerechte Asymptote: Eine waagerechte Linie, die das Verhalten der Funktion für sehr große oder sehr kleine x-Werte beschreibt. Ihre Gleichung hat immer die Form $y = b$.

Die Asymptoten bilden eine Art „Kreuz", das die Zeichenfläche in vier Bereiche teilt. Der Graph einer einfachen gebrochen-rationalen Funktion (eine sogenannte Hyperbel) besteht aus zwei getrennten Ästen, die in den diagonal gegenüberliegenden Bereichen liegen.

Schritt-für-Schritt-Anleitung

1. Zeichne das Koordinatensystem und lies die Gleichungen der Asymptoten ab.
2. Zeichne die senkrechte Asymptote $x=a$ als gestrichelte senkrechte Linie durch den Wert $a$ auf der x-Achse.
3. Zeichne die waagerechte Asymptote $y=b$ als gestrichelte waagerechte Linie durch den Wert $b$ auf der y-Achse.
4. Wähle die Position der Graphenäste: Die Asymptoten teilen die Ebene in vier Quadranten. Du hast zwei Möglichkeiten – Möglichkeit A: ein Ast oben rechts, der andere unten links; Möglichkeit B: ein Ast oben links, der andere unten rechts.
5. Skizziere die beiden Kurvenäste in die gewählten Bereiche und achte darauf, dass sie sich den Asymptoten annähern, sie aber niemals berühren oder kreuzen.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Skizziere den Graphen einer gebrochen-rationalen Funktion mit der senkrechten Asymptote $x=2$ und der waagerechten Asymptote $y=-3$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Asymptoten einzeichnen

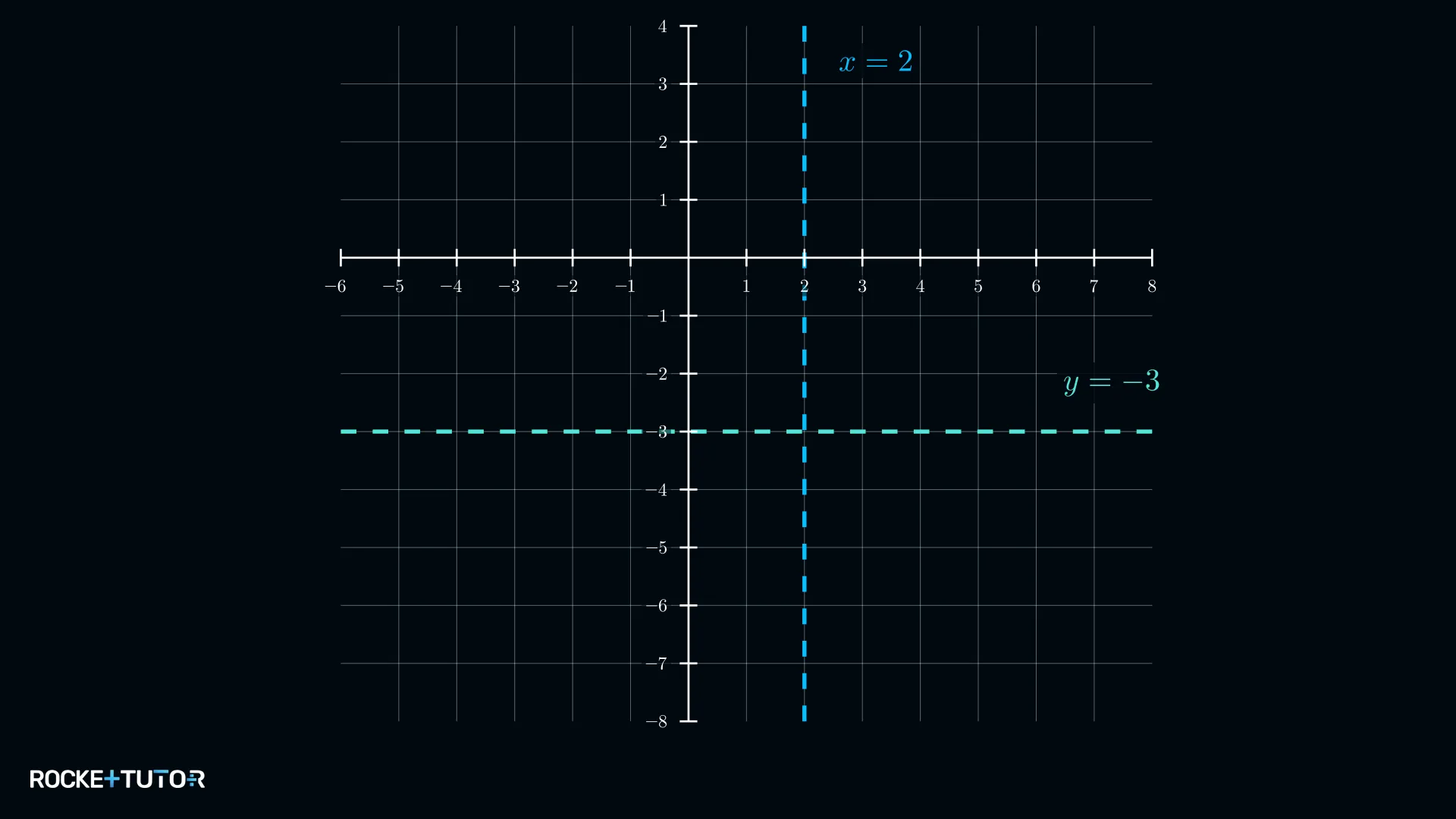

   Wir zeichnen die senkrechte Asymptote als gestrichelte Linie bei $x=2$. Danach zeichnen wir die waagerechte Asymptote als gestrichelte Linie bei $y=-3$.



2. 2
   Schritt 2
   Position der Graphenäste wählen

   Die Asymptoten bilden ein Kreuz. Wir können die Äste entweder oben rechts und unten links, oder oben links und unten rechts platzieren. Wir wählen für diese Lösung die erste Möglichkeit: oben rechts und unten links.

3. 3
   Schritt 3 · Ergebnis
   Graphenäste skizzieren

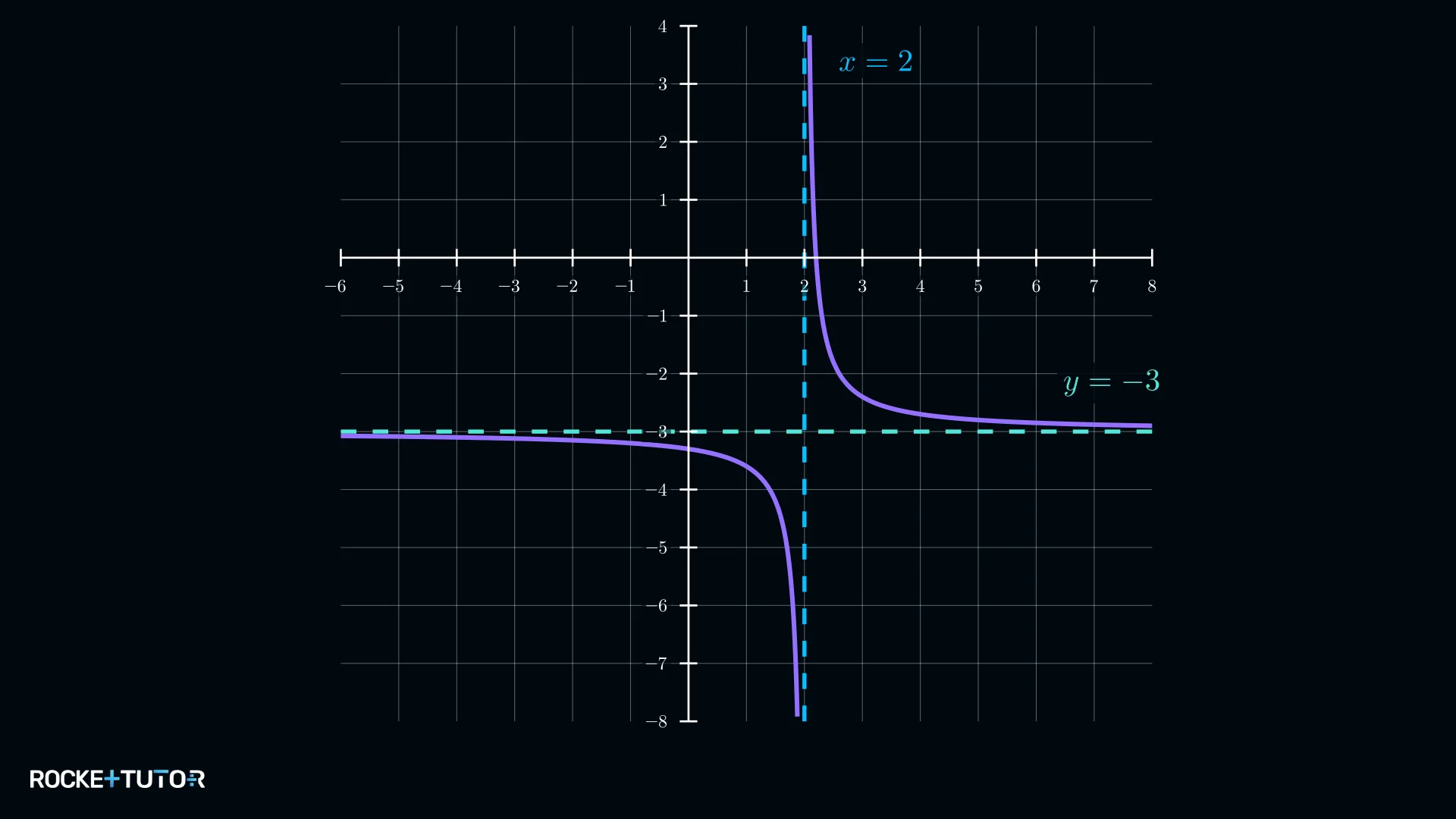

   Wir zeichnen eine Kurve im rechten oberen Quadranten, die sich nach oben der Linie $x=2$ und nach rechts der Linie $y=-3$ annähert. Dann zeichnen wir die zweite Kurve im linken unteren Quadranten, die sich nach unten der Linie $x=2$ und nach links der Linie $y=-3$ annähert.

Ergebnis:

Der fertige Graph zeigt zwei Äste, die sich beiden Asymptoten annähern, ohne sie zu berühren.

Beispiel 2

Aufgabe

Skizziere den Graphen einer gebrochen-rationalen Funktion mit der senkrechten Asymptote $x=-1$ und der waagerechten Asymptote $y=1$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Asymptoten einzeichnen

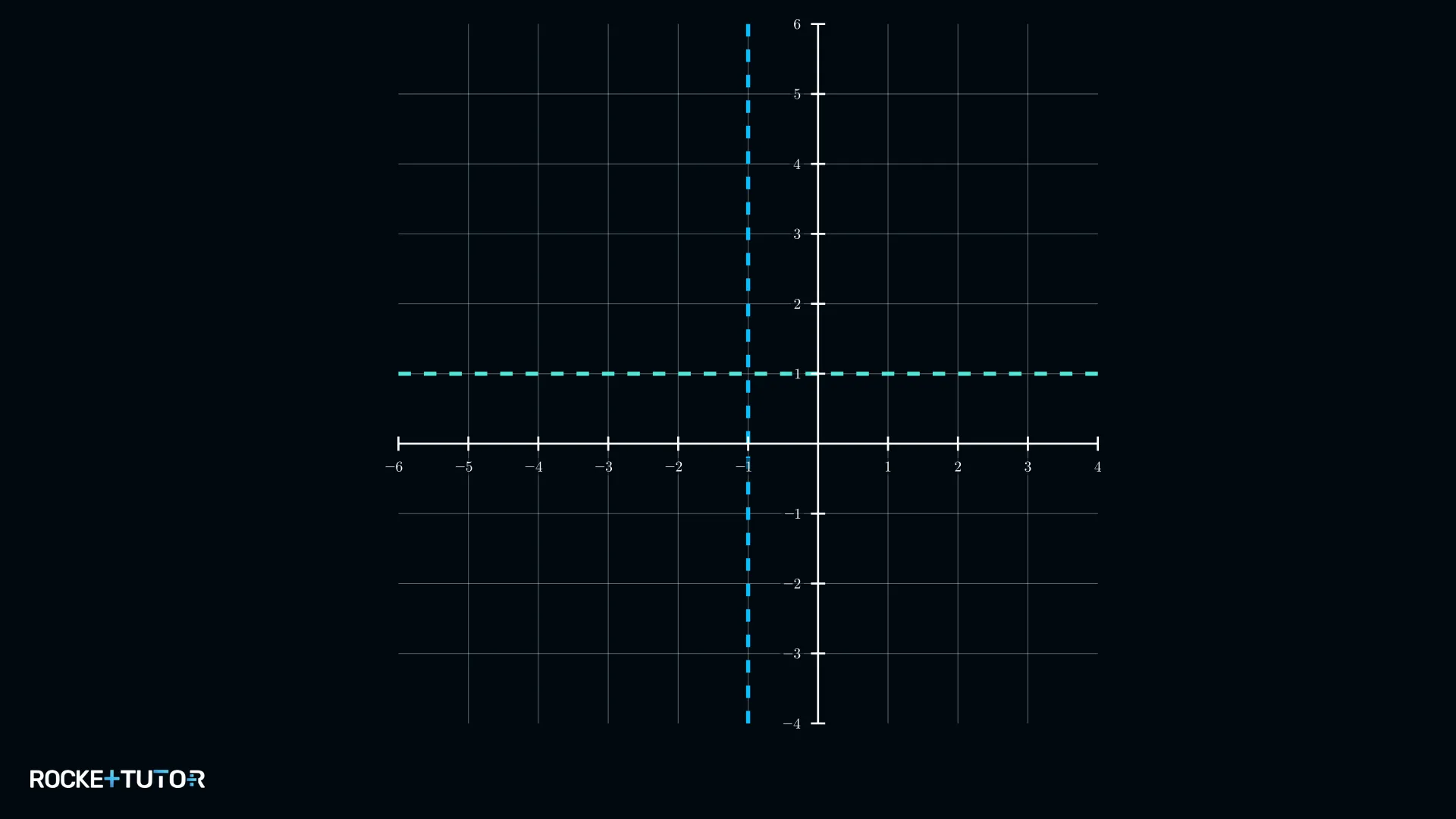

   Wir zeichnen die senkrechte Asymptote bei $x=-1$ und die waagerechte Asymptote bei $y=1$ als gestrichelte Linien.



2. 2
   Schritt 2
   Position der Graphenäste wählen

   Dieses Mal wählen wir die zweite Möglichkeit zur Demonstration: oben links und unten rechts.

3. 3
   Schritt 3 · Ergebnis
   Graphenäste skizzieren

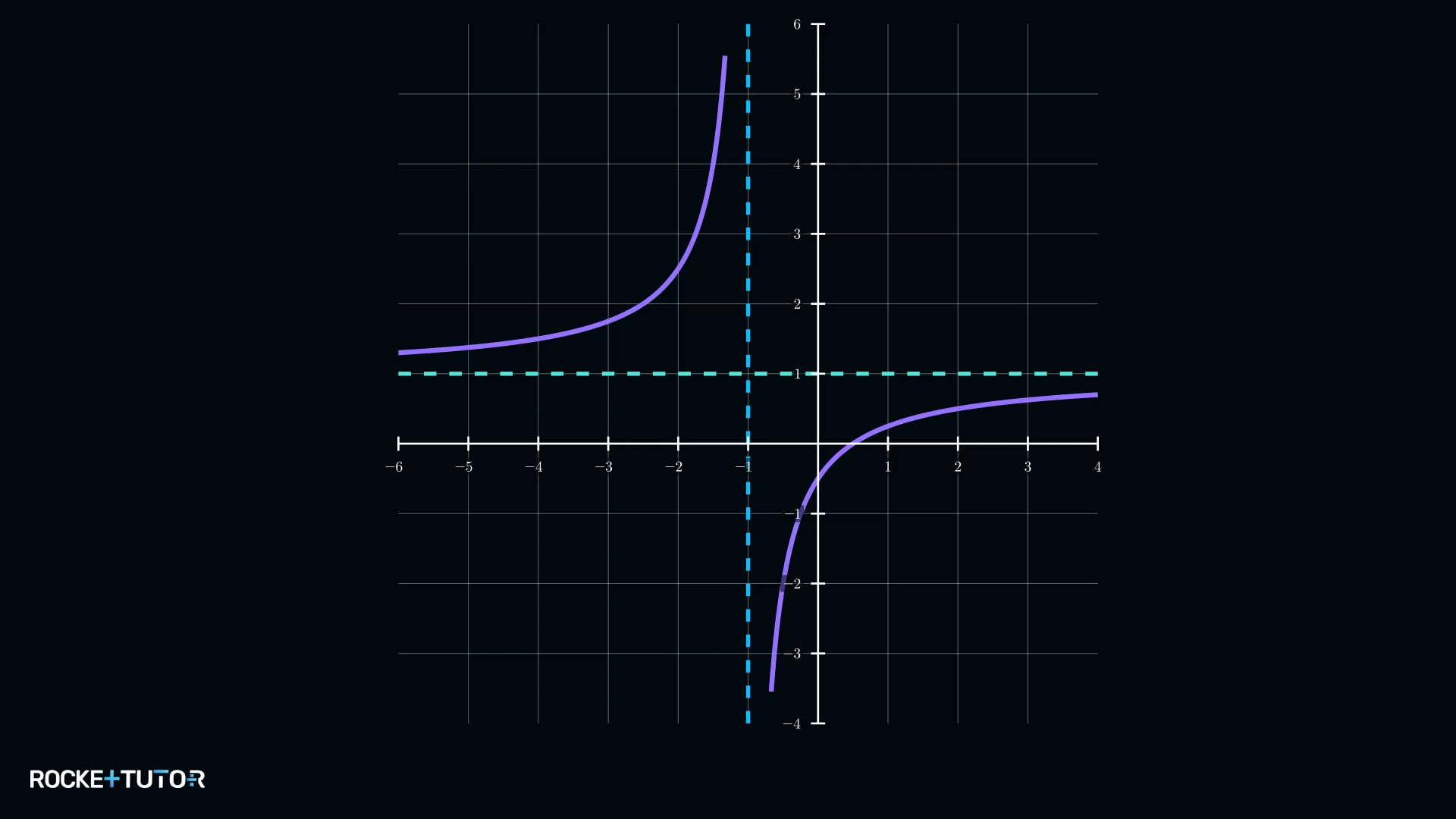

   Wir zeichnen einen Ast im linken oberen Quadranten und einen im rechten unteren Quadranten. Beide Äste nähern sich den jeweiligen Asymptoten an, ohne sie zu berühren.

Ergebnis:

Der Graph besteht aus zwei Ästen, die in diagonal gegenüberliegenden Bereichen liegen und sich den Asymptoten annähern.

Beispiel 3

Aufgabe

Skizziere den Graphen einer gebrochen-rationalen Funktion mit der senkrechten Asymptote $x=0$ und der waagerechten Asymptote $y=2$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Asymptoten einzeichnen

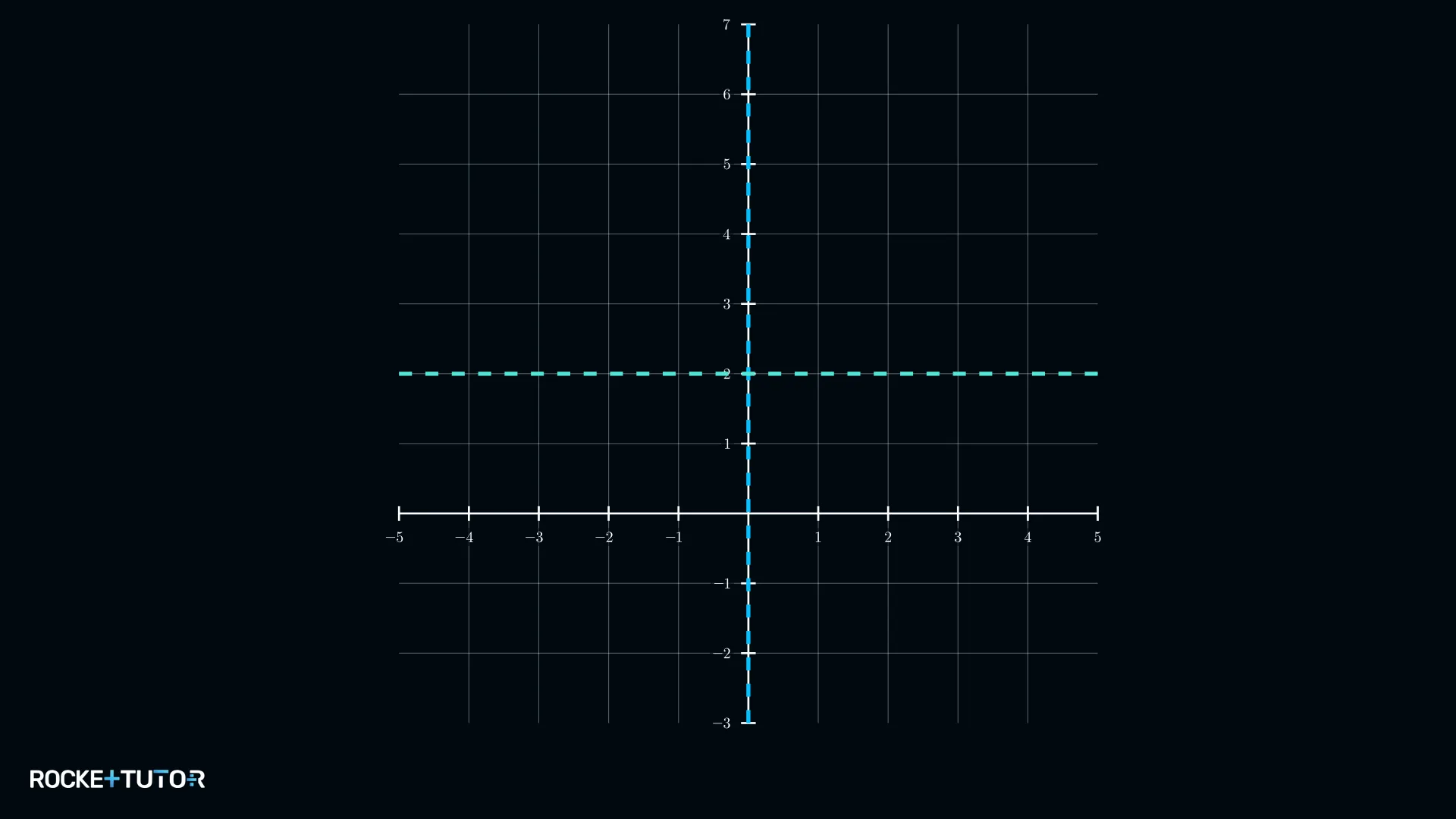

   Die senkrechte Asymptote $x=0$ ist genau die y-Achse. Wir zeichnen sie gestrichelt ein. Die waagerechte Asymptote ist bei $y=2$.



2. 2
   Schritt 2
   Position der Graphenäste wählen

   Wir wählen die Position oben rechts und unten links.

3. 3
   Schritt 3 · Ergebnis
   Graphenäste skizzieren

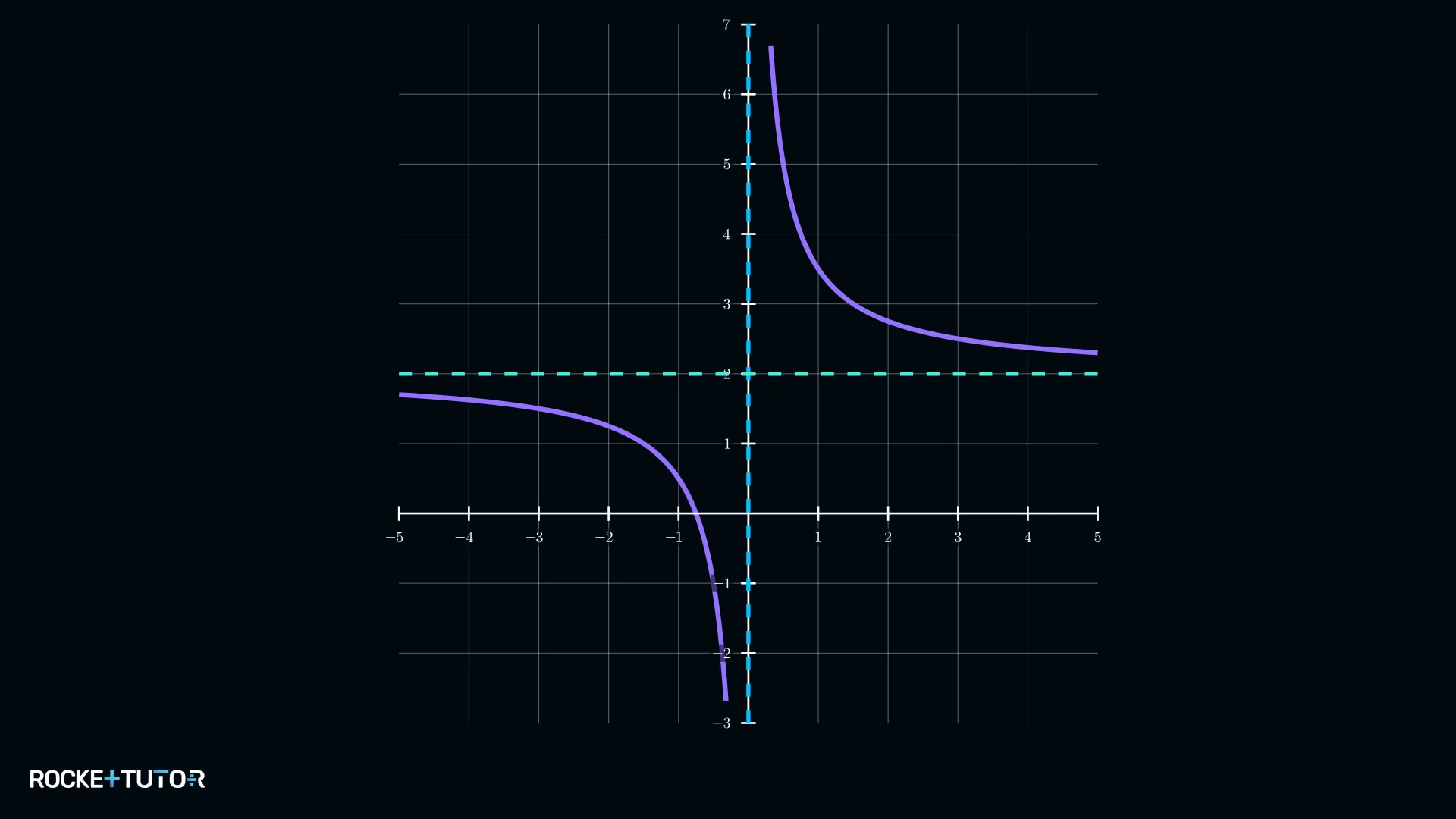

   Wir zeichnen die beiden Äste so, dass sie sich der y-Achse ($x=0$) und der Linie $y=2$ annähern.

Ergebnis:

Beide Äste verlaufen entlang der y-Achse und der waagerechten Asymptote, ohne diese je zu schneiden.

Beispiel 4

Aufgabe

Skizziere den Graphen einer gebrochen-rationalen Funktion mit der senkrechten Asymptote $x=4$ und der waagerechten Asymptote $y=0$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Asymptoten einzeichnen

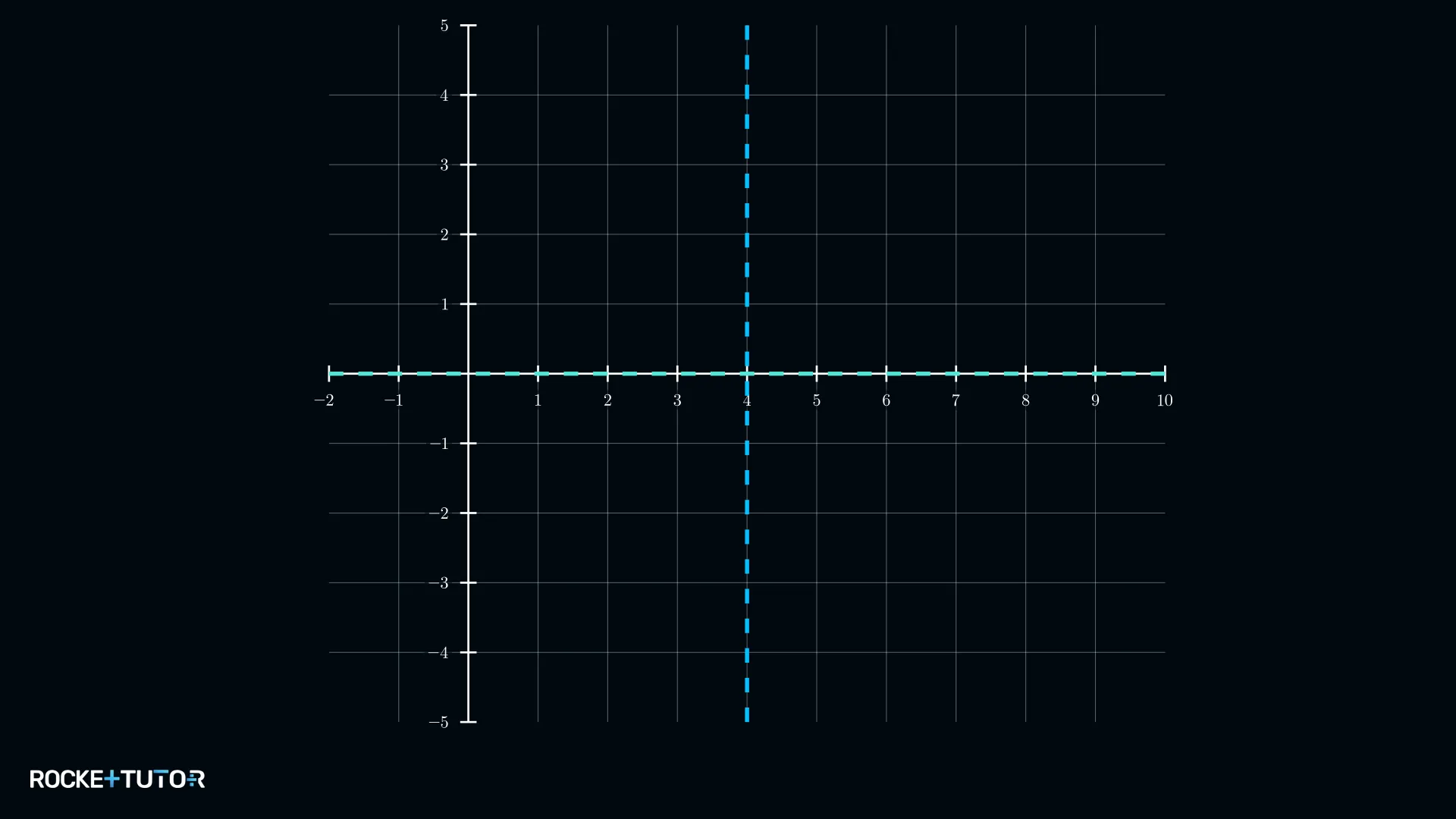

   Wir zeichnen die senkrechte Asymptote bei $x=4$. Die waagerechte Asymptote $y=0$ ist genau die x-Achse. Wir zeichnen sie ebenfalls gestrichelt.



2. 2
   Schritt 2
   Position der Graphenäste wählen

   Wir wählen die Position oben links und unten rechts.

3. 3
   Schritt 3 · Ergebnis
   Graphenäste skizzieren

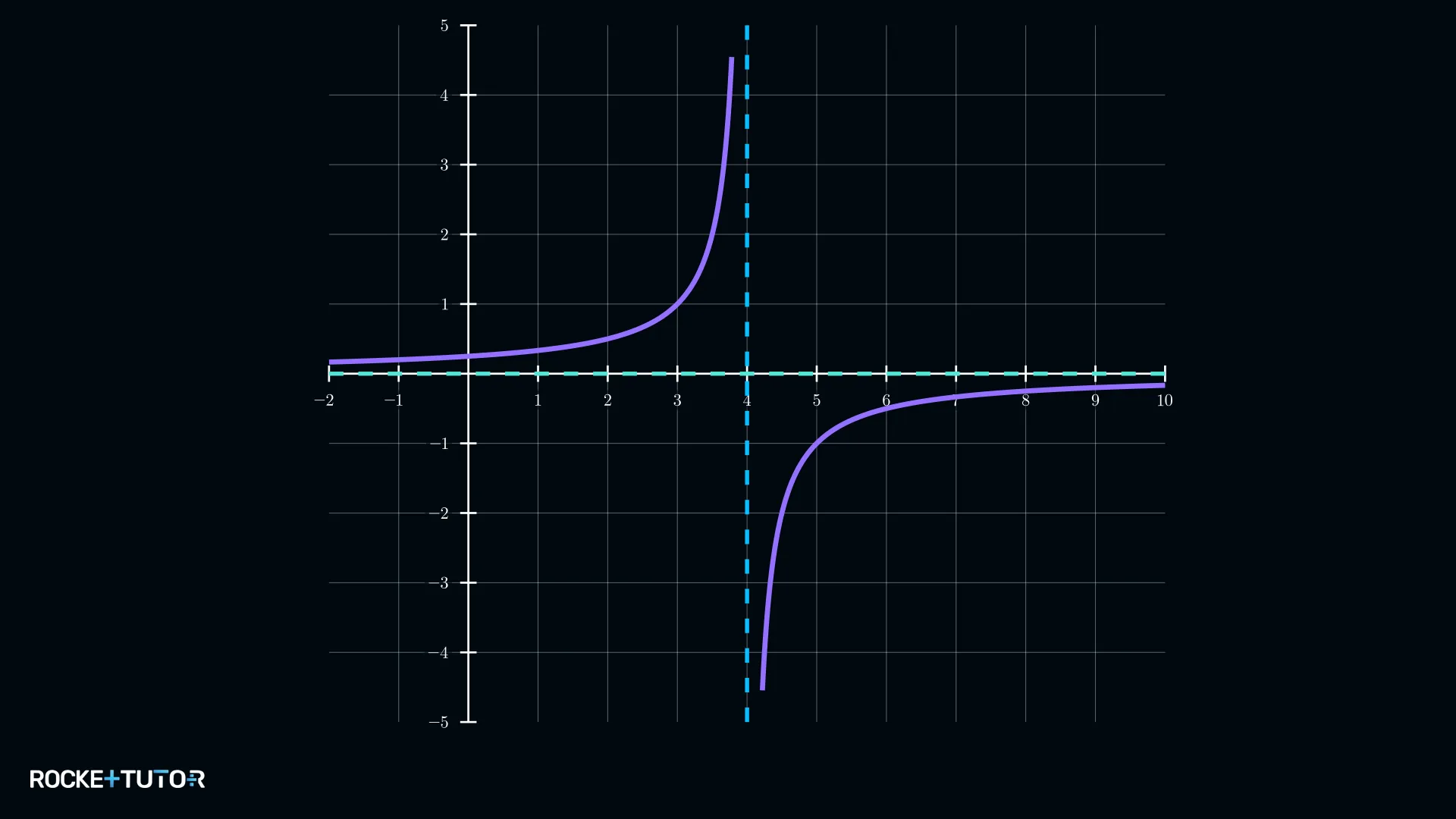

   Wir zeichnen die beiden Äste so, dass sie sich der Linie $x=4$ und der x-Achse ($y=0$) annähern.

Ergebnis:

Die zwei Äste nähern sich der senkrechten Asymptote bei $x=4$ und der x-Achse, ohne sie zu berühren.

Beispiel 5

Aufgabe

Skizziere den Graphen einer gebrochen-rationalen Funktion mit der senkrechten Asymptote $x=-3$ und der waagerechten Asymptote $y=-2$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Asymptoten einzeichnen

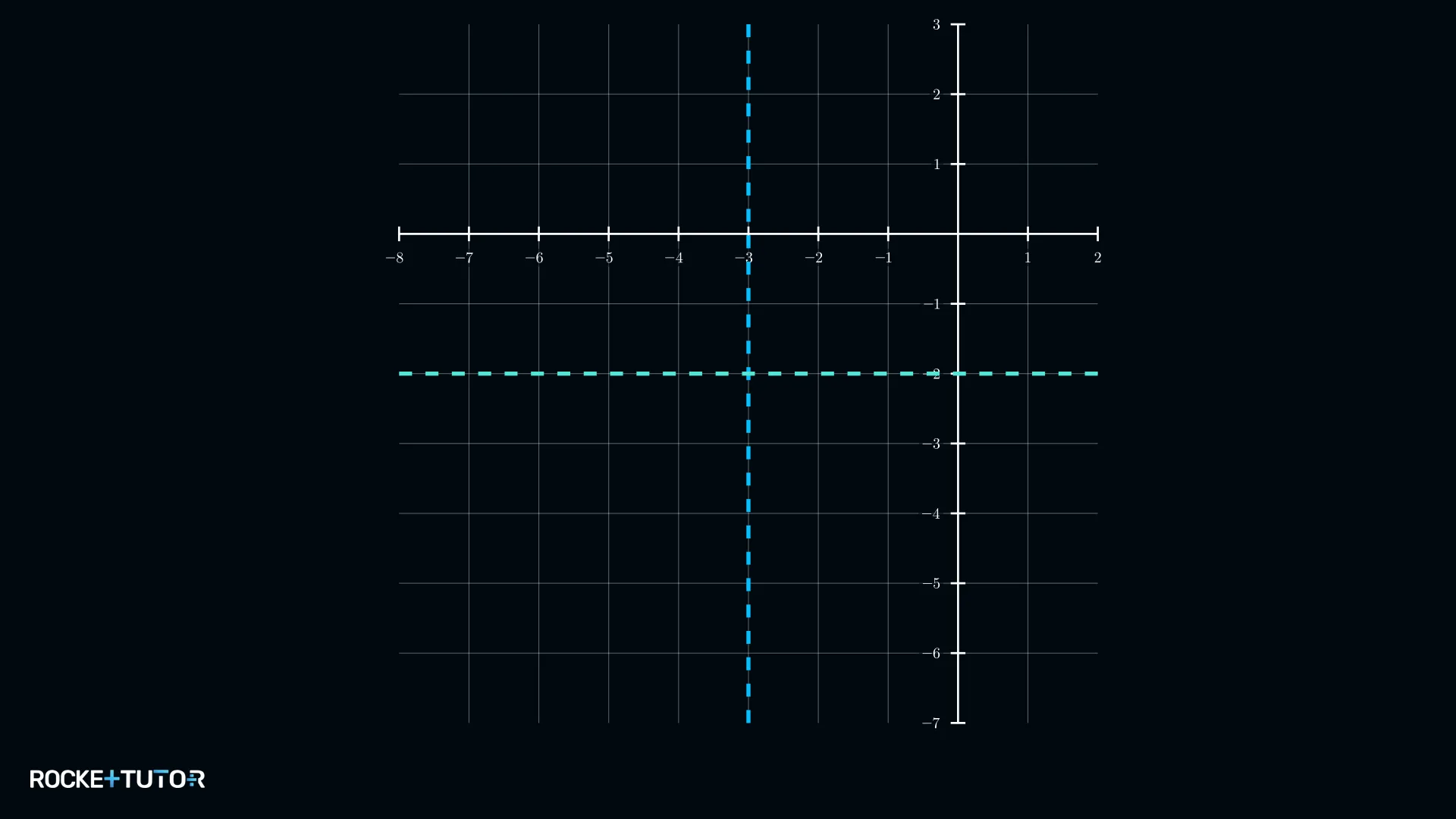

   Wir zeichnen die senkrechte Asymptote bei $x=-3$ und die waagerechte Asymptote bei $y=-2$.



2. 2
   Schritt 2
   Position der Graphenäste wählen

   Wir wählen die Position oben rechts und unten links.

3. 3
   Schritt 3 · Ergebnis
   Graphenäste skizzieren

   Wir zeichnen die zwei Äste in die entsprechenden Bereiche, sodass sie sich den Asymptoten annähern.

Ergebnis:

Der Graph besteht aus zwei Ästen, die sich den Asymptoten $x=-3$ und $y=-2$ annähern, ohne sie zu berühren.

Wichtige Erkenntnisse

• Asymptoten sind Hilfslinien. Der Graph nähert sich ihnen, berührt sie aber nie.
• Eine senkrechte Asymptote hat die Form $x = ...$ und verläuft parallel zur y-Achse.
• Eine waagerechte Asymptote hat die Form $y = ...$ und verläuft parallel zur x-Achse.
• Der Graph besteht aus zwei Ästen, die in diagonal gegenüberliegenden Bereichen liegen.
• Beim Skizzieren ist die richtige Lage und das Verhalten an den Asymptoten entscheidend, nicht die genauen Punkte.
