Dreiecke aus Umkreisen konstruieren gehört zu den elegantesten Aufgaben der Geometrie: Du weißt, dass alle drei Eckpunkte auf einem bestimmten Kreis liegen müssen, und baust das Dreieck genau darauf auf. Das klingt abstrakt, ist aber mit Zirkel und Geodreieck überraschend anschaulich – und eröffnet dir ein Verständnis für Konstruktionsprinzipien, das von technischem Zeichnen bis hin zu CAD-Software reicht. In diesem Artikel lernst du, wie du ein Dreieck aus Umkreisradius, einer Seite und einem Winkel konstruierst, und wie dir der Satz des Thales bei rechtwinkligen Dreiecken einen mächtigen Trick liefert.
Schnellantwort

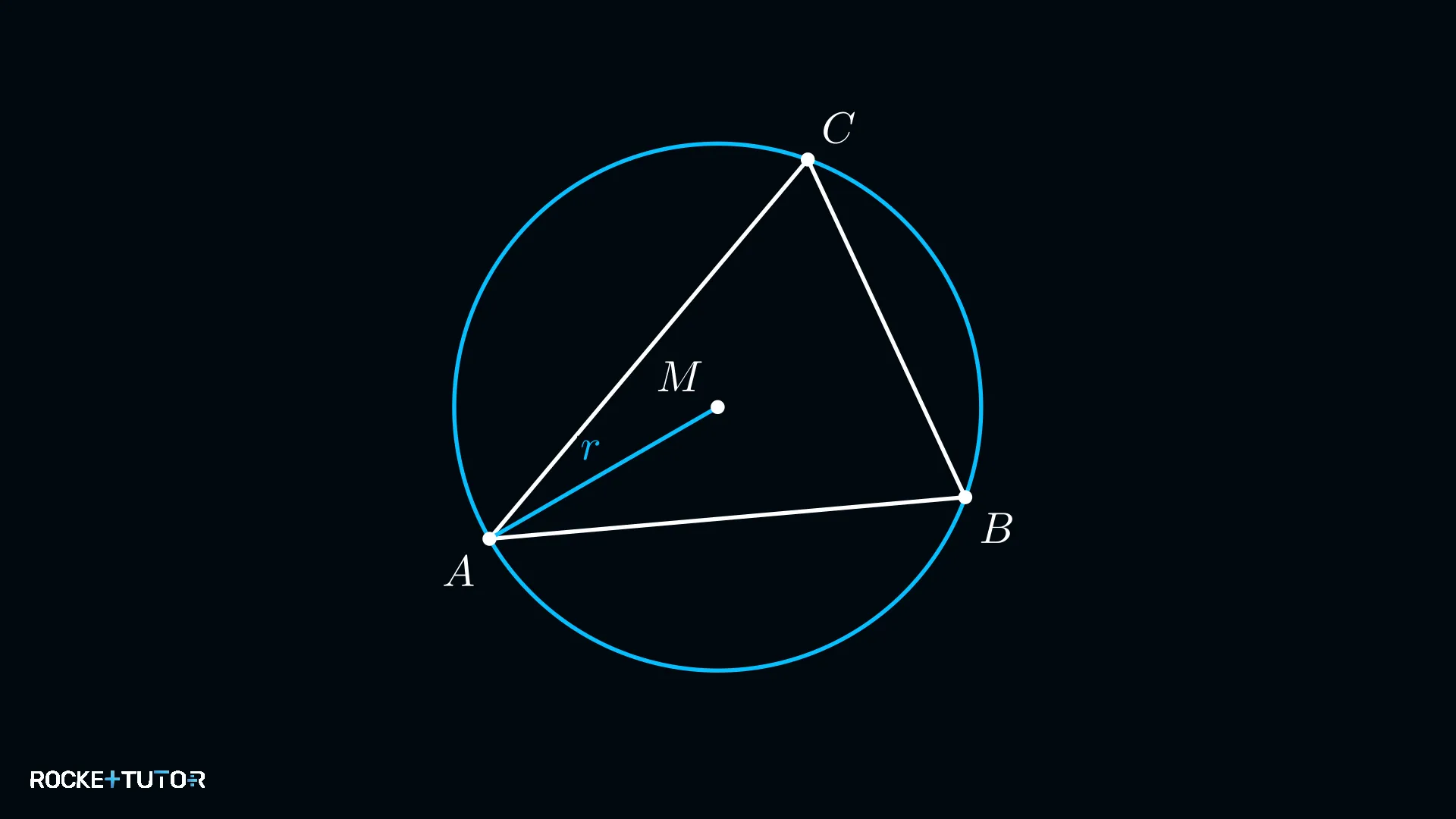

Der Umkreis eines Dreiecks ist der Kreis, der durch alle drei Eckpunkte A, B und C verläuft. Sein Mittelpunkt heißt Umkreismittelpunkt M, sein Radius Umkreisradius r. Dreiecke aus Umkreisen zu konstruieren bedeutet: Du kennst r und weitere Angaben (eine Seite, ein Winkel), und nutzt diese Schritt für Schritt, um die drei Eckpunkte exakt auf dem Kreis zu platzieren.
Vorwissen
Bevor wir starten, wiederholen wir kurz die wichtigsten Grundlagen:
- Umkreis eines Dreiecks: Das ist der Kreis, der durch alle drei Eckpunkte (A, B, C) des Dreiecks verläuft. Der Mittelpunkt dieses Kreises wird Umkreismittelpunkt (M) genannt, sein Radius ist der Umkreisradius (r).
- Satz des Thales: Dies ist ein super wichtiger Trick für rechtwinklige Dreiecke! Er besagt: Wenn die Seite c eines Dreiecks der Durchmesser eines Kreises ist, dann ist der Winkel am dritten Eckpunkt C, der auf dem Kreis liegt, immer ein rechter Winkel (90°).
- Konstruktionswerkzeuge:
- Zirkel: Wird benutzt, um Kreise und Kreisbögen mit einem festen Radius zu zeichnen.
- Geodreieck: Wird benutzt, um Geraden zu zeichnen und Winkel zu messen und anzutragen.
Aufgabentyp 1: Dreieck aus Umkreisradius, einer Seite und einem Winkel konstruieren
Bei diesem Aufgabentyp sind der Radius des Umkreises (r), die Länge einer Seite (z. B. b) und die Größe eines Winkels (z. B. ) gegeben. Die Idee ist, diese Informationen Schritt für Schritt zu nutzen, um die Position der drei Eckpunkte A, B und C auf dem Umkreis zu finden.
Da alle Eckpunkte auf dem Umkreis liegen müssen, ist das Zeichnen des Kreises immer der erste logische Schritt. Danach fixieren wir zwei Punkte mit der gegebenen Seitenlänge und finden den dritten Punkt mithilfe des Winkels.
Schritt-für-Schritt-Anleitung
- Zeichne den Umkreis: Setze den Mittelpunkt M und zeichne mit dem Zirkel einen Kreis mit dem gegebenen Radius r.
- Wähle einen Startpunkt: Markiere einen beliebigen Punkt auf der Kreislinie und benenne ihn (z. B. A).
- Trage die Seite ab: Stich mit dem Zirkel in den Startpunkt ein, stelle den Radius auf die gegebene Seitenlänge ein und zeichne einen Bogen, der den Umkreis schneidet – das ist der zweite Eckpunkt (z. B. C).
- Lege den Winkel an: Setze das Geodreieck am richtigen Eckpunkt an (z. B. A für Winkel ), trage den Winkel an der bereits gezeichneten Seite an und zeichne einen Strahl.
- Finde den dritten Punkt: Wo der Strahl den Umkreis schneidet, liegt Eckpunkt B.
- Vervollständige das Dreieck: Verbinde A, B und C.
Durchgerechnete Beispiele
Beispiel 1
Konstruiere ein Dreieck ABC mit dem Umkreisradius r = 4 cm, der Seite b = 6,5 cm und dem Winkel = 60°.
- Schritt 1Umkreis zeichnen
Wir zeichnen einen Kreis k mit dem Mittelpunkt M und dem Radius r = 4 cm.

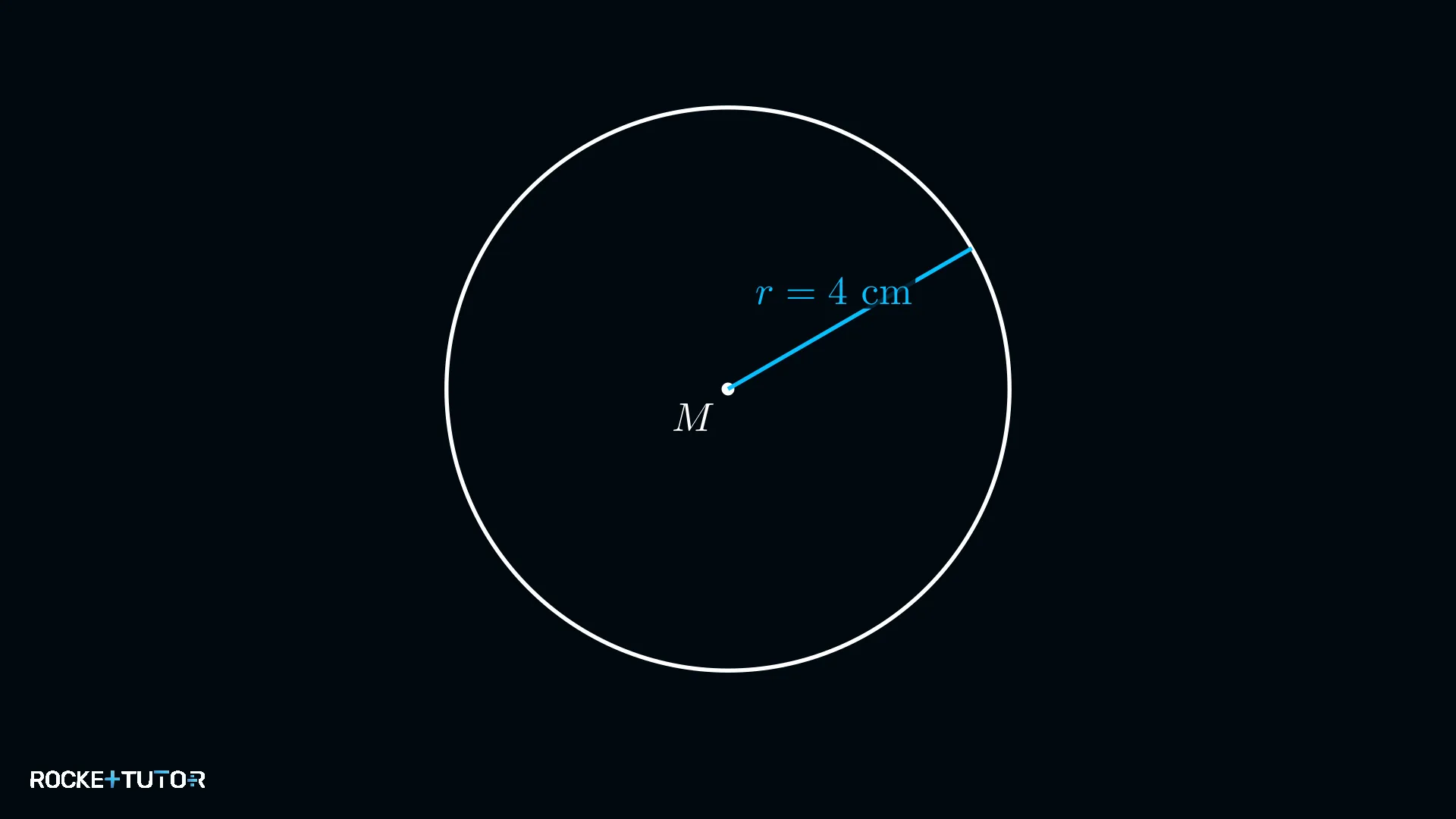

Umkreis mit Mittelpunkt M und Radius 4 cm - Schritt 2Ersten Punkt wählen und Seite b abtragen
Wir wählen einen beliebigen Punkt auf dem Kreis und nennen ihn A. Dann stechen wir mit dem Zirkel in A ein, stellen den Radius auf die Seitenlänge b = 6,5 cm ein und zeichnen einen Bogen, der den Kreis k schneidet. Diesen Schnittpunkt nennen wir C.

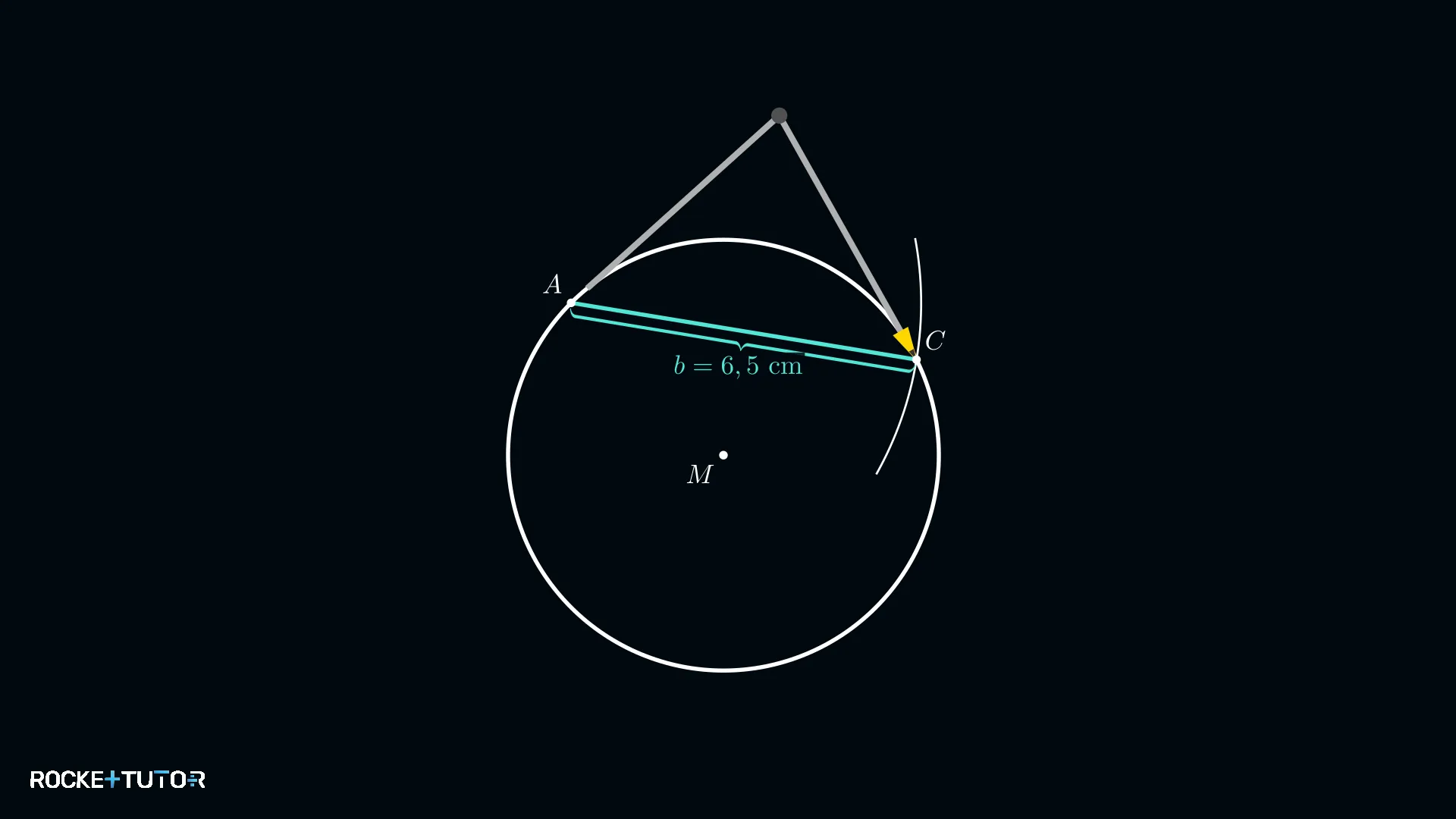

Punkt A auf Umkreis, Bogen mit Länge b = 6,5 cm zu C - Schritt 3Winkel α anlegen und Punkt B finden
Jetzt legen wir das Geodreieck an Punkt A an. Wir tragen den Winkel α = 60° an der Strecke AC an und zeichnen einen Strahl von A aus. Der Punkt, an dem dieser Strahl den Umkreis k schneidet, ist unser Eckpunkt B.

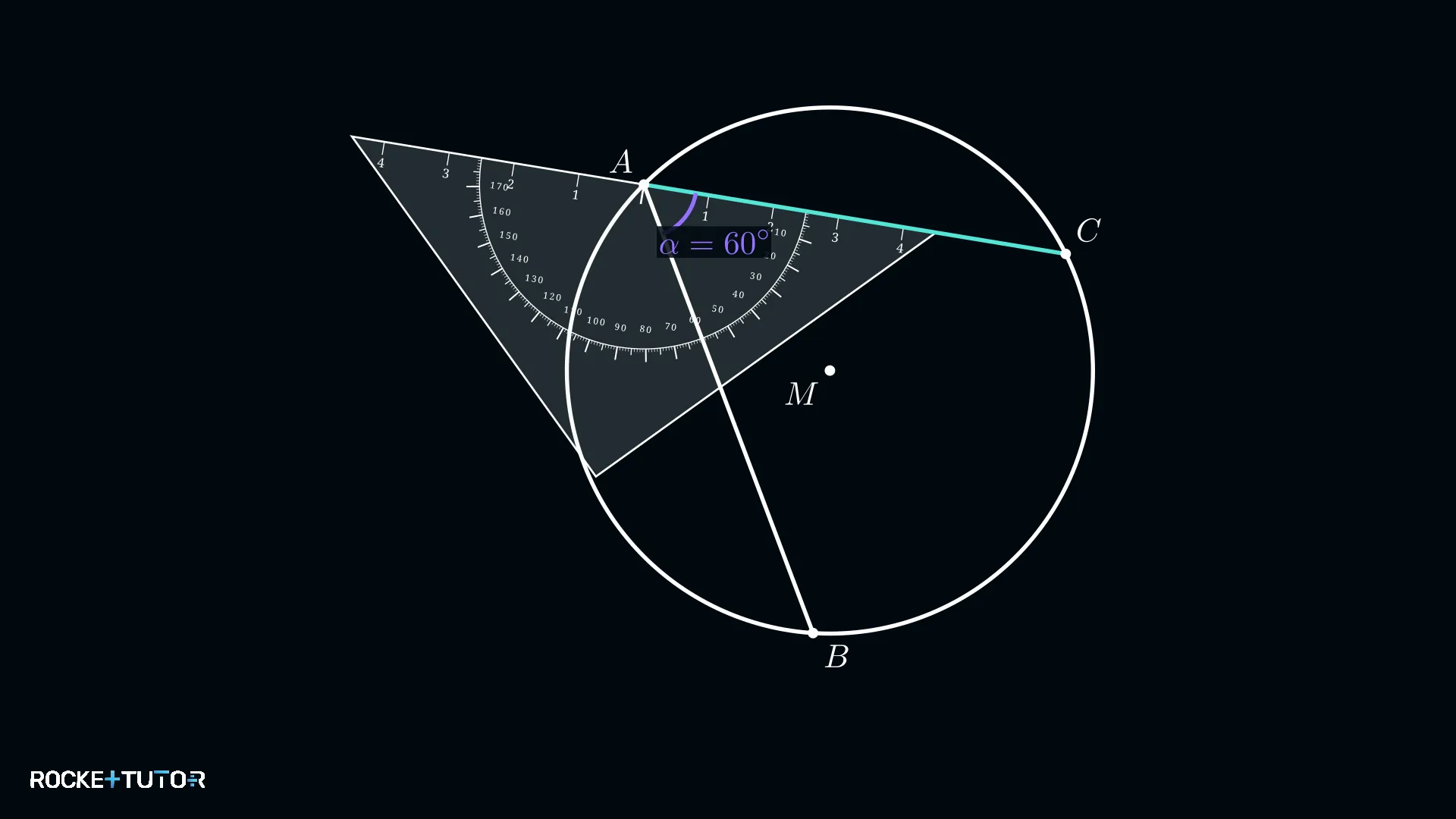

Winkel 60° an Punkt A angelegt, Strahl schneidet Kreis in B - Schritt 4 · ErgebnisDreieck vervollständigen
Zuletzt verbinden wir die Punkte A, B und C zu einem Dreieck.

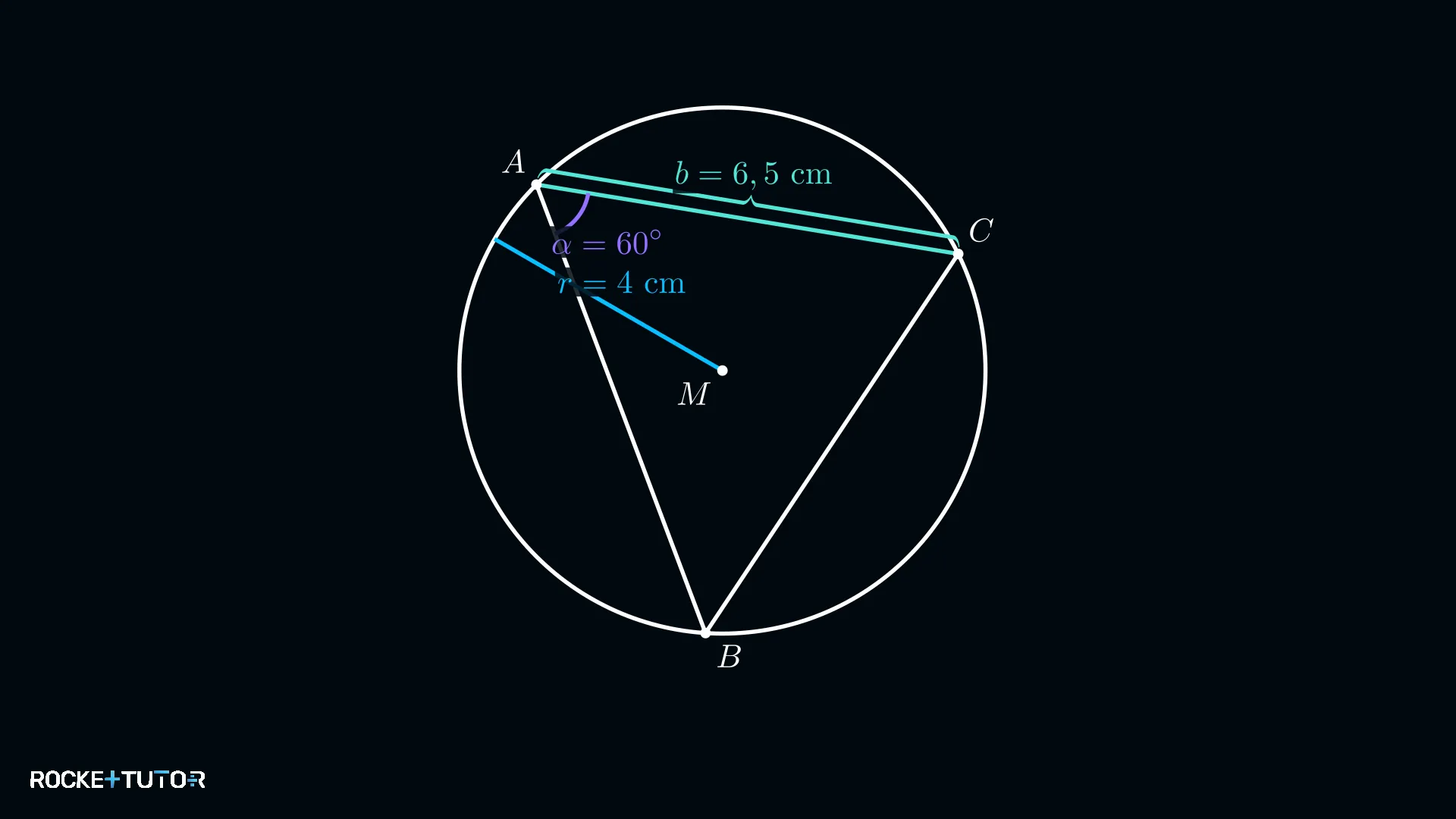

Fertiges Dreieck ABC im Umkreis
Das Dreieck ABC mit r = 4 cm, b = 6,5 cm und α = 60° ist konstruiert.
Beispiel 2
Konstruiere ein Dreieck ABC mit dem Umkreisradius r = 5 cm, der Seite c = 8 cm und dem Winkel = 30°.
- Schritt 1Umkreis zeichnen
Wir zeichnen einen Kreis k mit dem Mittelpunkt M und dem Radius r = 5 cm.
- Schritt 2Ersten Punkt wählen und Seite c abtragen
Wir wählen einen Punkt A auf dem Kreis. Mit dem Zirkel tragen wir von A aus die Länge c = 8 cm ab und finden so den Punkt B auf dem Kreis.

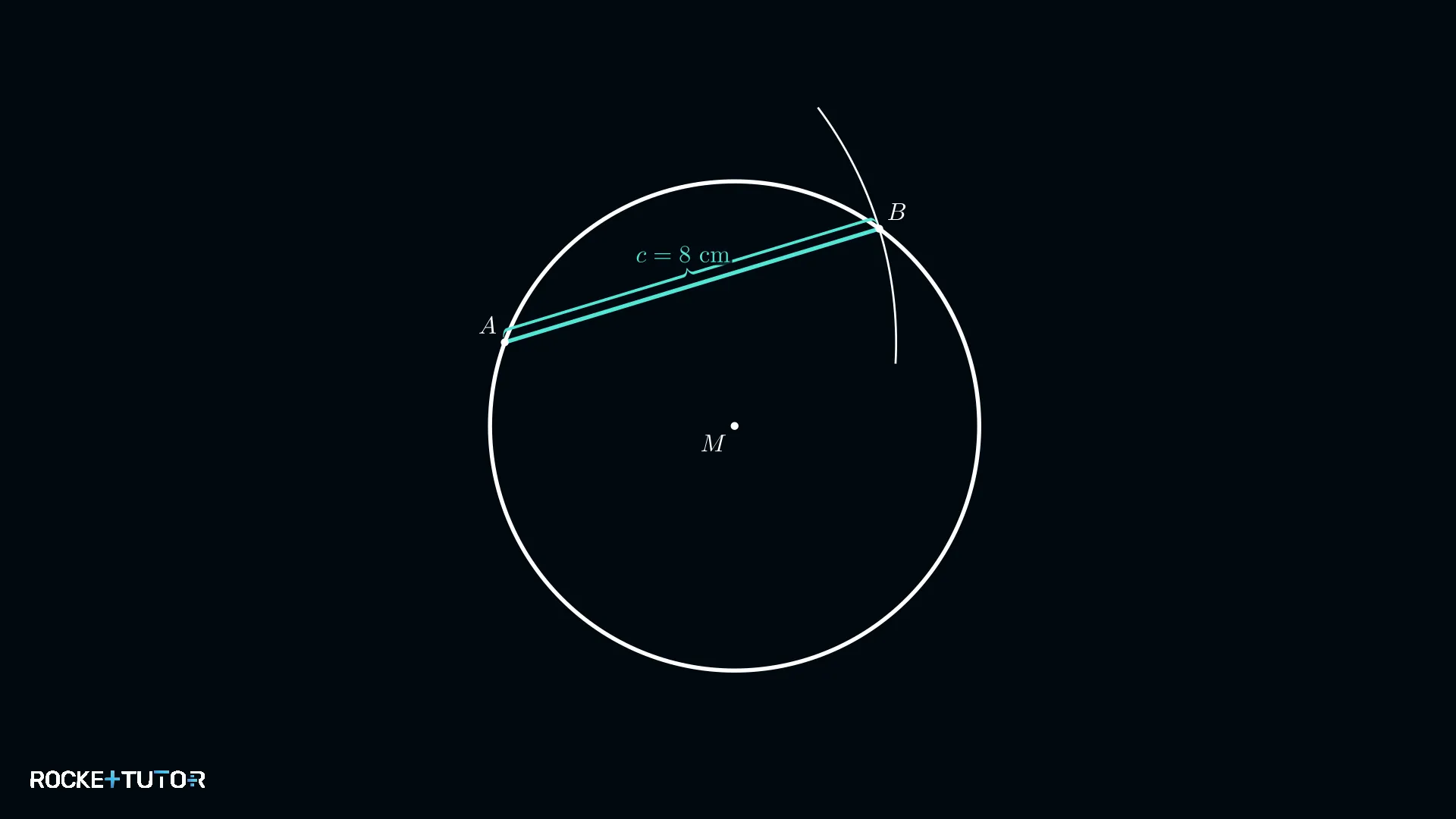

Bogen mit Länge c = 8 cm von A zu B auf dem Umkreis - Schritt 3Winkel β anlegen und Punkt C finden
Wir legen das Geodreieck an Punkt B an. Wir tragen den Winkel = 30° an der Strecke BA an. Der Strahl schneidet den Umkreis im Punkt C.

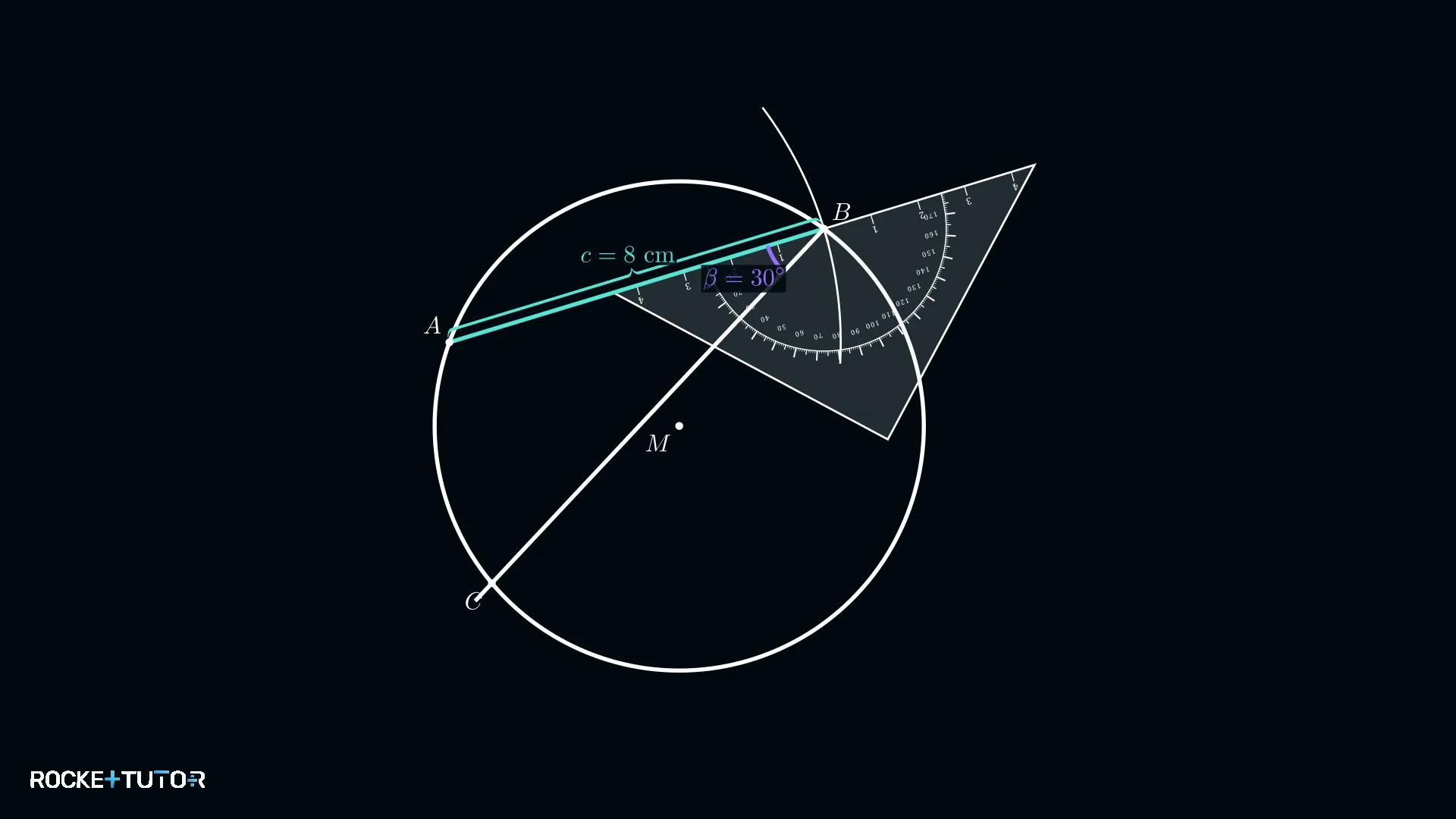

Winkel 30° an Punkt B angelegt, Strahl schneidet Kreis in C - Schritt 4 · ErgebnisDreieck vervollständigen
Wir verbinden die Punkte A, B und C zum fertigen Dreieck.

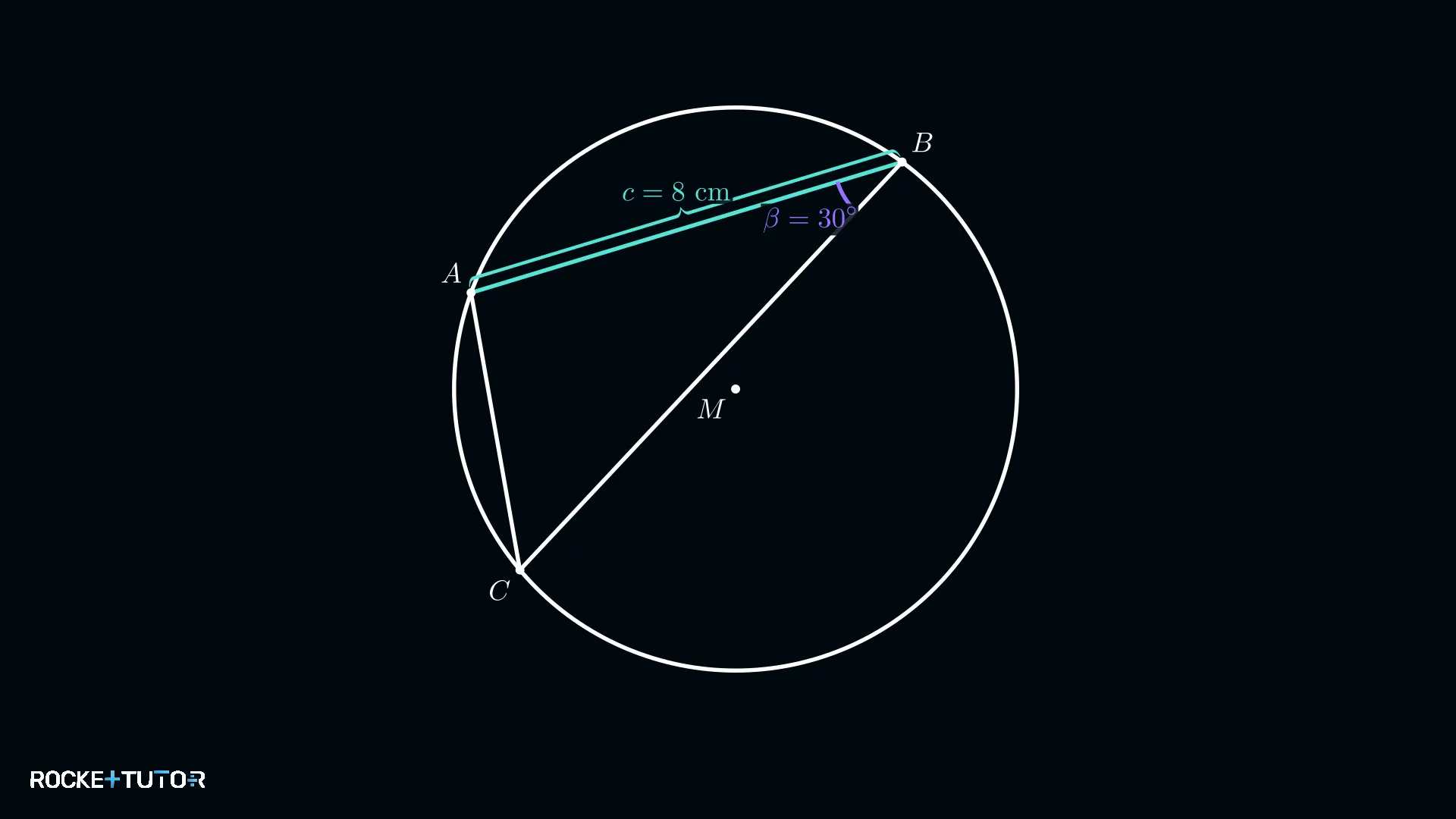

Fertiges Dreieck ABC mit r = 5 cm, c = 8 cm, β = 30°
Das Dreieck ABC mit r = 5 cm, c = 8 cm und β = 30° ist konstruiert.
Beispiel 3
Konstruiere ein Dreieck ABC mit dem Umkreisradius r = 3,5 cm, der Seite a = 5 cm und dem Winkel = 110°.
- Schritt 1Umkreis zeichnen
Wir zeichnen einen Kreis k mit dem Radius r = 3,5 cm.
- Schritt 2Ersten Punkt wählen und Seite a abtragen
Wir wählen einen Punkt B auf dem Kreis. Von dort tragen wir mit dem Zirkel die Länge a = 5 cm ab und erhalten Punkt C auf dem Kreis.
- Schritt 3Winkel γ anlegen und Punkt A finden
Wir legen das Geodreieck an Punkt C an und tragen den Winkel = 110° an der Strecke CB an. Der Strahl schneidet den Umkreis im Punkt A.
- Schritt 4 · ErgebnisDreieck vervollständigen
Wir verbinden die Punkte A, B und C zum fertigen Dreieck.

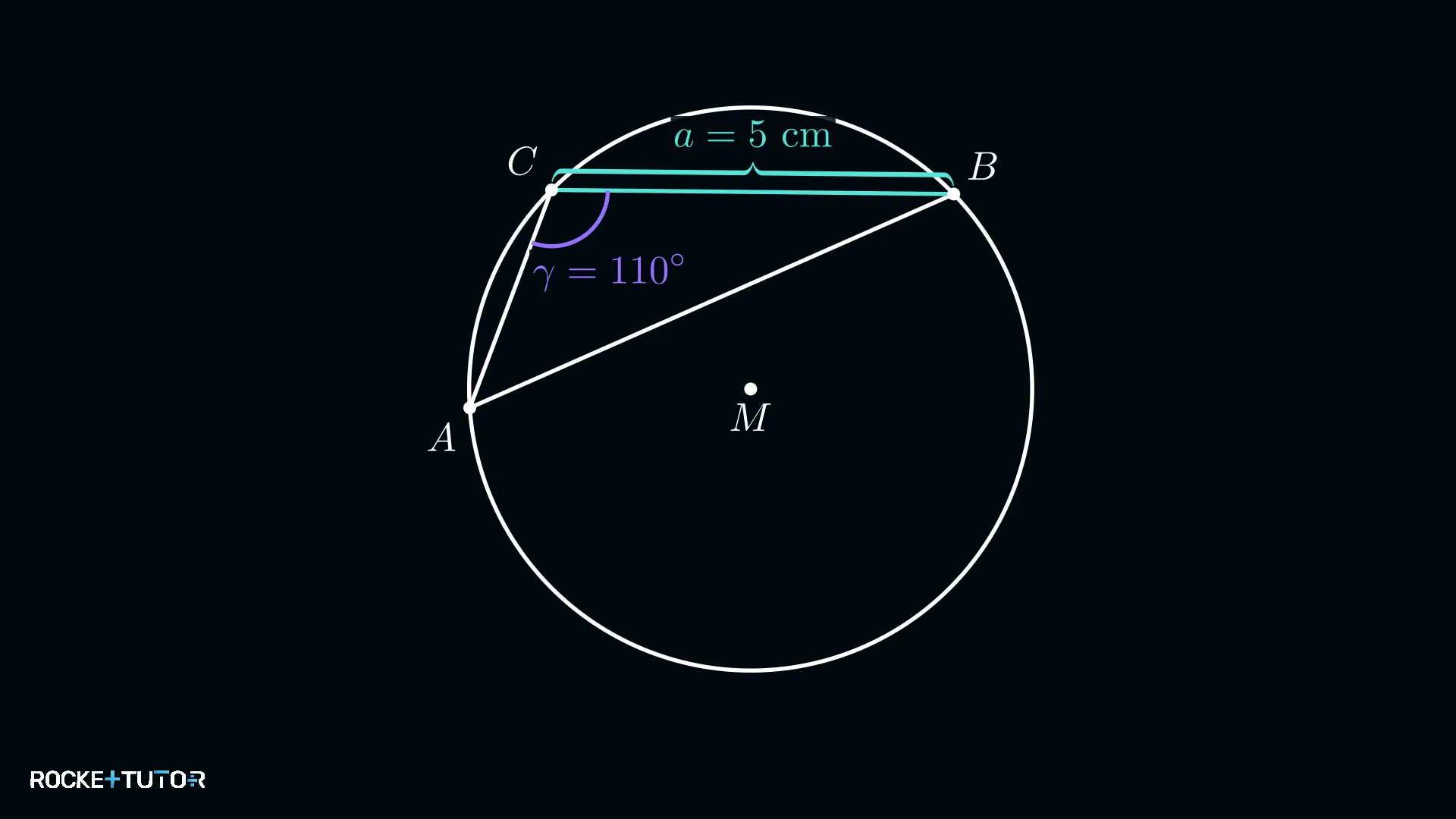

Fertiges Dreieck ABC mit stumpfem Winkel γ = 110°
Das Dreieck ABC mit r = 3,5 cm, a = 5 cm und γ = 110° ist konstruiert.
Beispiel 4
Konstruiere ein Dreieck ABC mit dem Umkreisradius r = 6 cm, der Seite b = 9 cm und dem Winkel = 45°.
- Schritt 1Umkreis zeichnen
Wir zeichnen einen Kreis k mit dem Radius r = 6 cm.
- Schritt 2Ersten Punkt wählen und Seite b abtragen
Wir wählen einen Punkt A auf dem Kreis. Von dort tragen wir mit dem Zirkel die Länge b = 9 cm ab und erhalten Punkt C auf dem Kreis.
- Schritt 3Winkel α anlegen und Punkt B finden
Wir legen das Geodreieck an Punkt A an und tragen den Winkel = 45° an der Strecke AC an. Der Strahl schneidet den Umkreis im Punkt B.
- Schritt 4 · ErgebnisDreieck vervollständigen
Wir verbinden die Punkte A, B und C zum fertigen Dreieck.

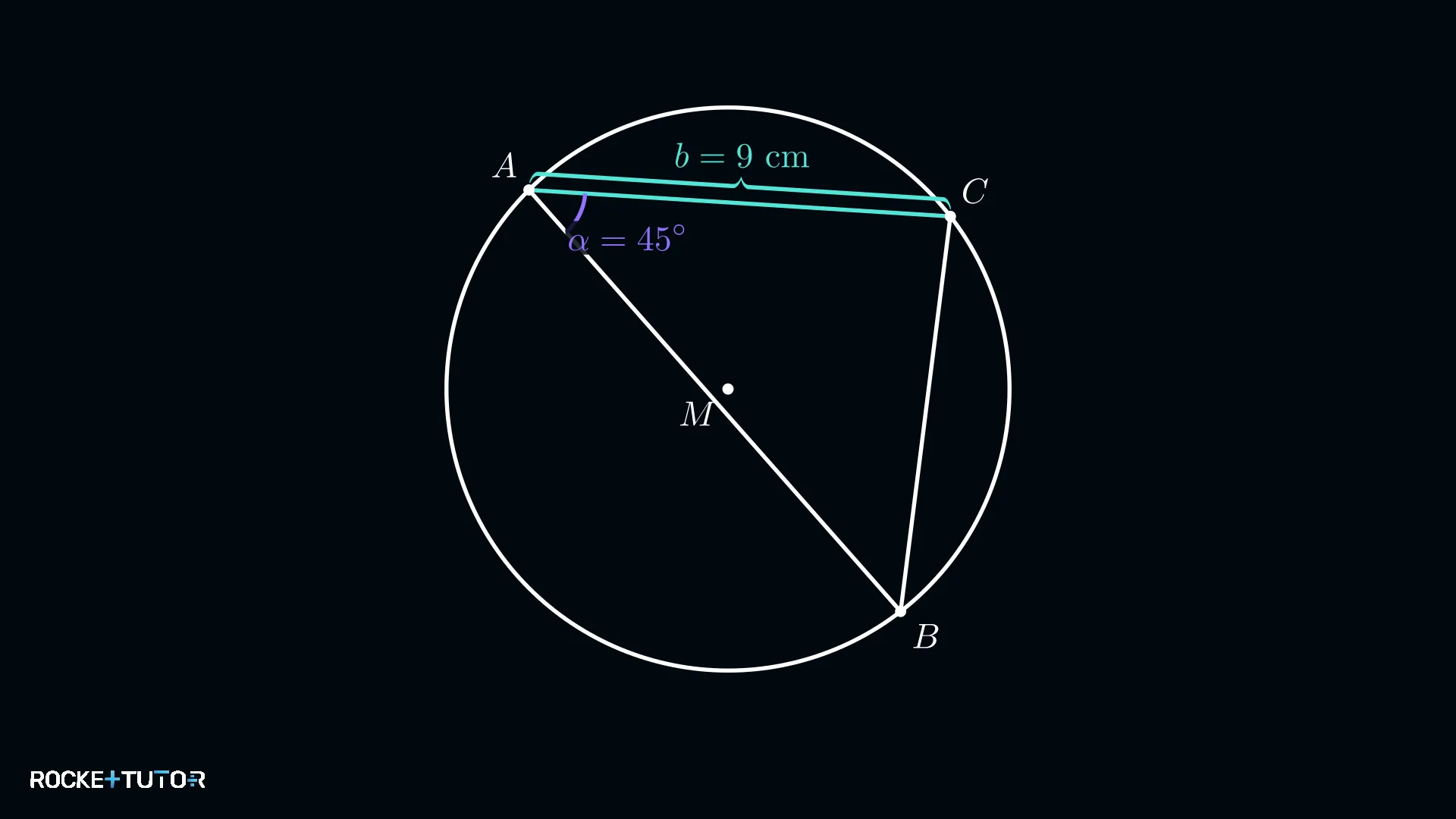

Fertiges Dreieck ABC mit r = 6 cm, b = 9 cm, α = 45°
Das Dreieck ABC mit r = 6 cm, b = 9 cm und α = 45° ist konstruiert.
Beispiel 5
Konstruiere ein Dreieck ABC mit dem Umkreisradius r = 4,2 cm, der Seite c = 7,5 cm und dem Winkel = 75°.
- Schritt 1Umkreis zeichnen
Wir zeichnen einen Kreis k mit dem Radius r = 4,2 cm.
- Schritt 2Ersten Punkt wählen und Seite c abtragen
Wir wählen einen Punkt A auf dem Kreis. Von dort tragen wir mit dem Zirkel die Länge c = 7,5 cm ab und erhalten Punkt B auf dem Kreis.
- Schritt 3Winkel β anlegen und Punkt C finden
Wir legen das Geodreieck an Punkt B an und tragen den Winkel = 75° an der Strecke BA an. Der Strahl schneidet den Umkreis im Punkt C.
- Schritt 4 · ErgebnisDreieck vervollständigen
Wir verbinden die Punkte A, B und C zum fertigen Dreieck.

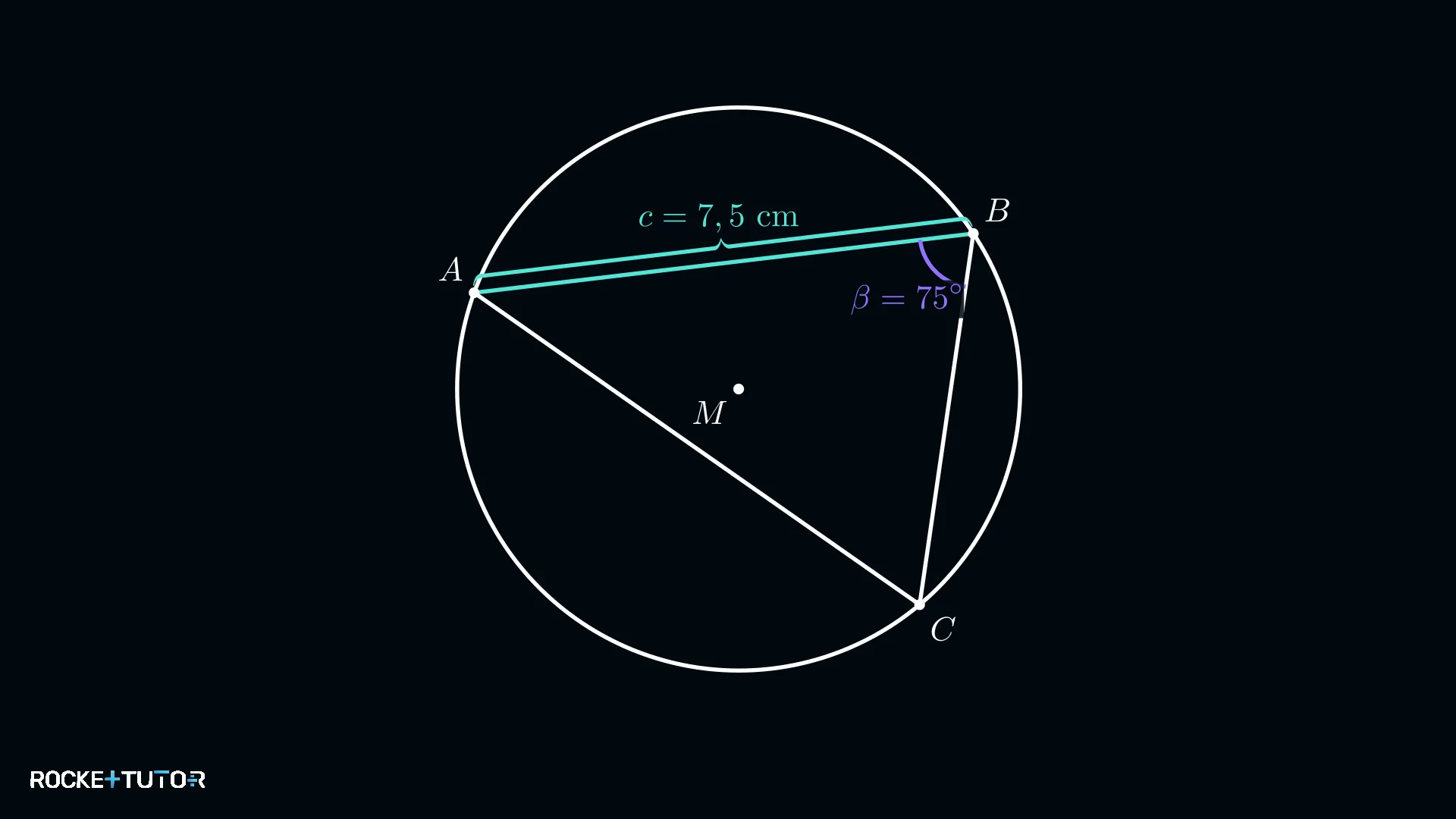

Fertiges Dreieck ABC mit r = 4,2 cm, c = 7,5 cm, β = 75°
Das Dreieck ABC mit r = 4,2 cm, c = 7,5 cm und β = 75° ist konstruiert.
Aufgabentyp 2: Rechtwinkliges Dreieck aus Umkreisradius und einem Winkel konstruieren

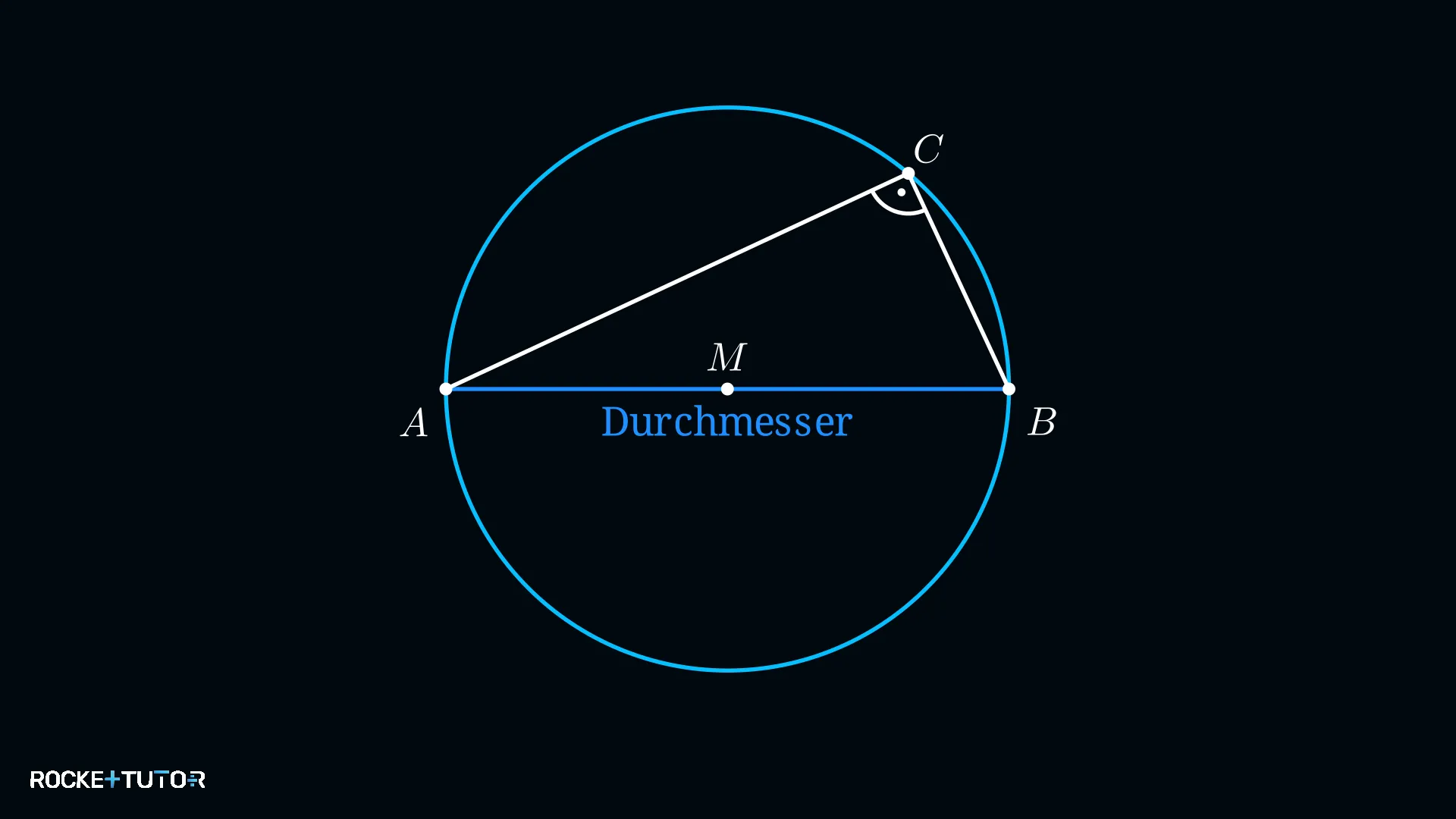

Der Satz des Thales macht das Konstruieren rechtwinkliger Dreiecke aus dem Umkreis besonders einfach. Wenn du ein rechtwinkliges Dreieck konstruieren sollst und der Umkreis gegeben ist, gibt es einen genialen Trick: den Satz des Thales.
Dieser Satz sagt aus, dass die Hypotenuse (die längste Seite, gegenüber dem 90°-Winkel) eines rechtwinkligen Dreiecks immer der Durchmesser des Umkreises ist.
Ist also der Winkel , dann ist die Seite c (die Strecke AB) genau der Durchmesser . Das macht die Konstruktion viel einfacher, da du die erste Seite sofort kennst!
Schritt-für-Schritt-Anleitung
- Zeichne den Umkreis: Setze den Mittelpunkt M und zeichne einen Kreis mit dem gegebenen Radius r.
- Zeichne den Durchmesser: Ziehe eine Linie durch M, die den Kreis schneidet – das ist die Hypotenuse. Benenne die Endpunkte A und B.
- Lege den Winkel an: Setze das Geodreieck an dem Eckpunkt an, zu dem der gegebene Winkel gehört (z. B. A für Winkel α), und trage den Winkel an der Durchmesser-Strecke AB an.
- Finde Punkt C: Zeichne einen Strahl – sein Schnittpunkt mit dem Umkreis ist der dritte Eckpunkt C.
- Vervollständige das Dreieck: Verbinde A, B und C und markiere den rechten Winkel bei C (automatisch 90° dank des Satzes des Thales).
Durchgerechnete Beispiele
Beispiel 1
Konstruiere ein Dreieck ABC mit , dem Umkreisradius r = 4 cm und dem Winkel = 41°.
- Schritt 1Umkreis und Durchmesser zeichnen
Da ist, ist die Seite c (Strecke AB) der Durchmesser des Umkreises. Der Durchmesser ist . Wir zeichnen einen Kreis mit r = 4 cm und zeichnen den Durchmesser AB ein.

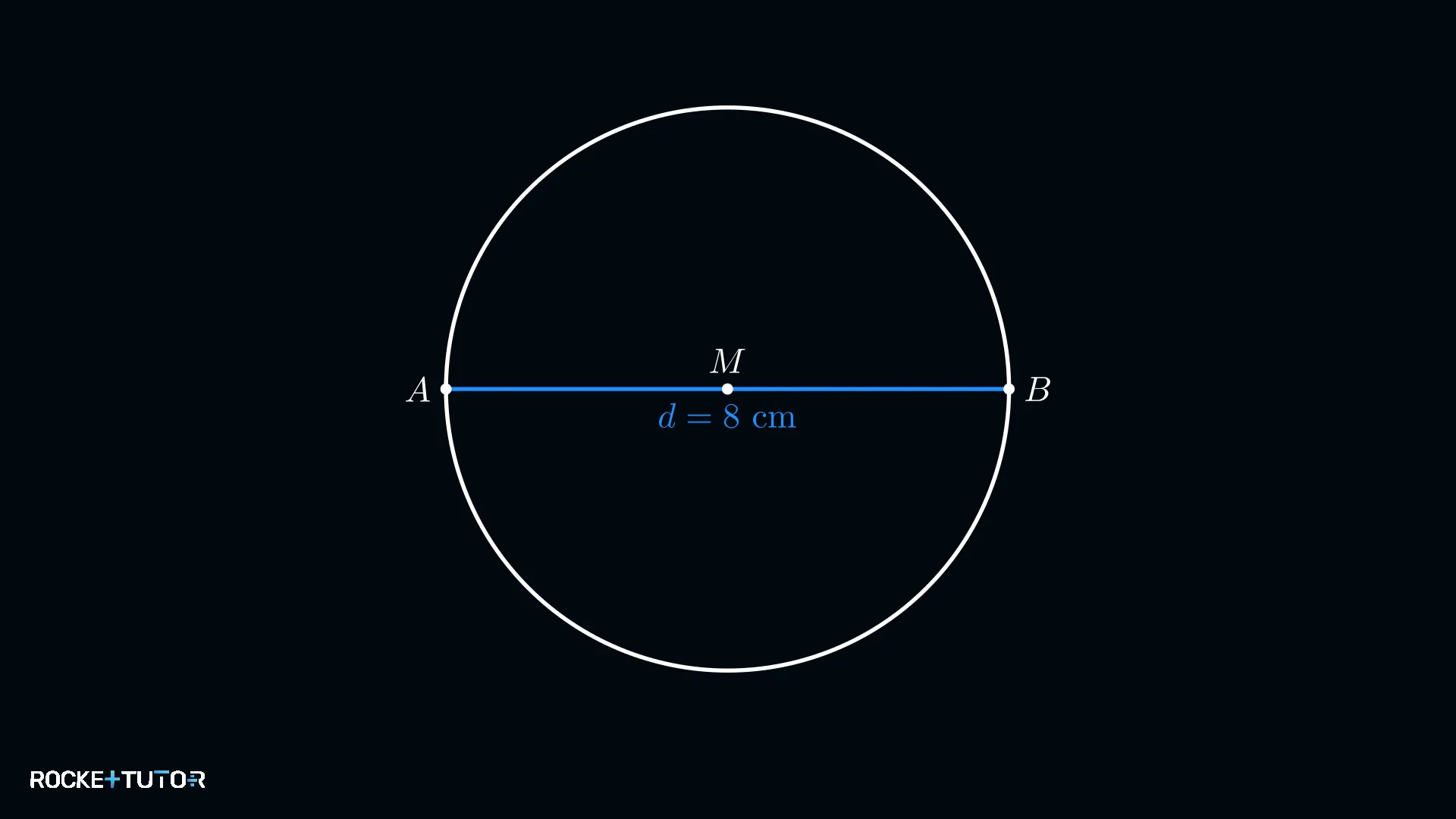

Umkreis mit Radius 4 cm und eingezeichnetem Durchmesser AB - Schritt 2Winkel α anlegen und Punkt C finden
Wir legen das Geodreieck an Punkt A an und tragen den Winkel α = 41° an der Strecke AB an. Der Strahl schneidet den Umkreis im Punkt C.

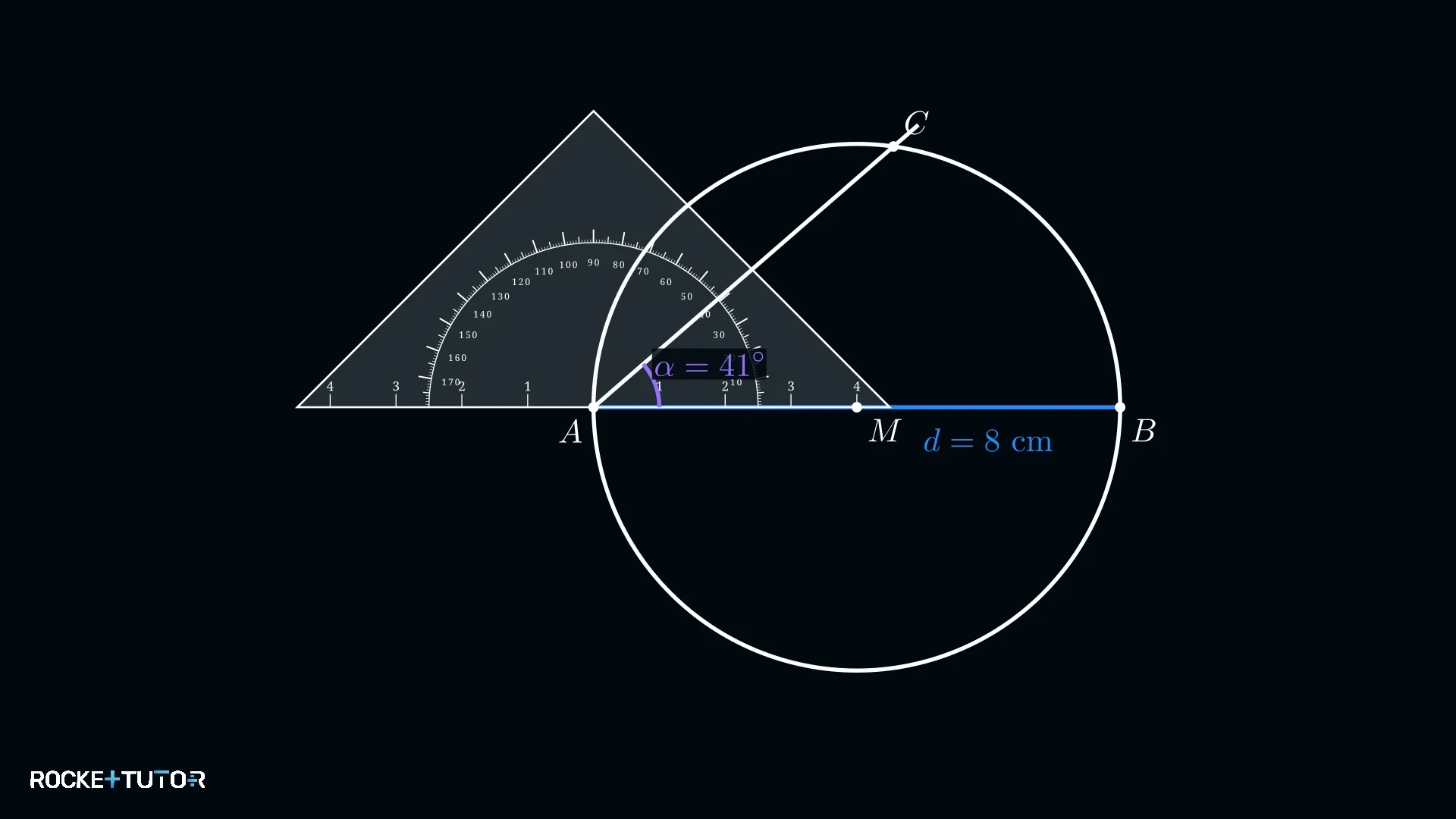

Winkel 41° an Punkt A angelegt, Strahl trifft Kreis in C - Schritt 3 · ErgebnisDreieck vervollständigen
Wir verbinden die Punkte B und C. Das Dreieck ABC ist fertig. Wir markieren den rechten Winkel bei C.

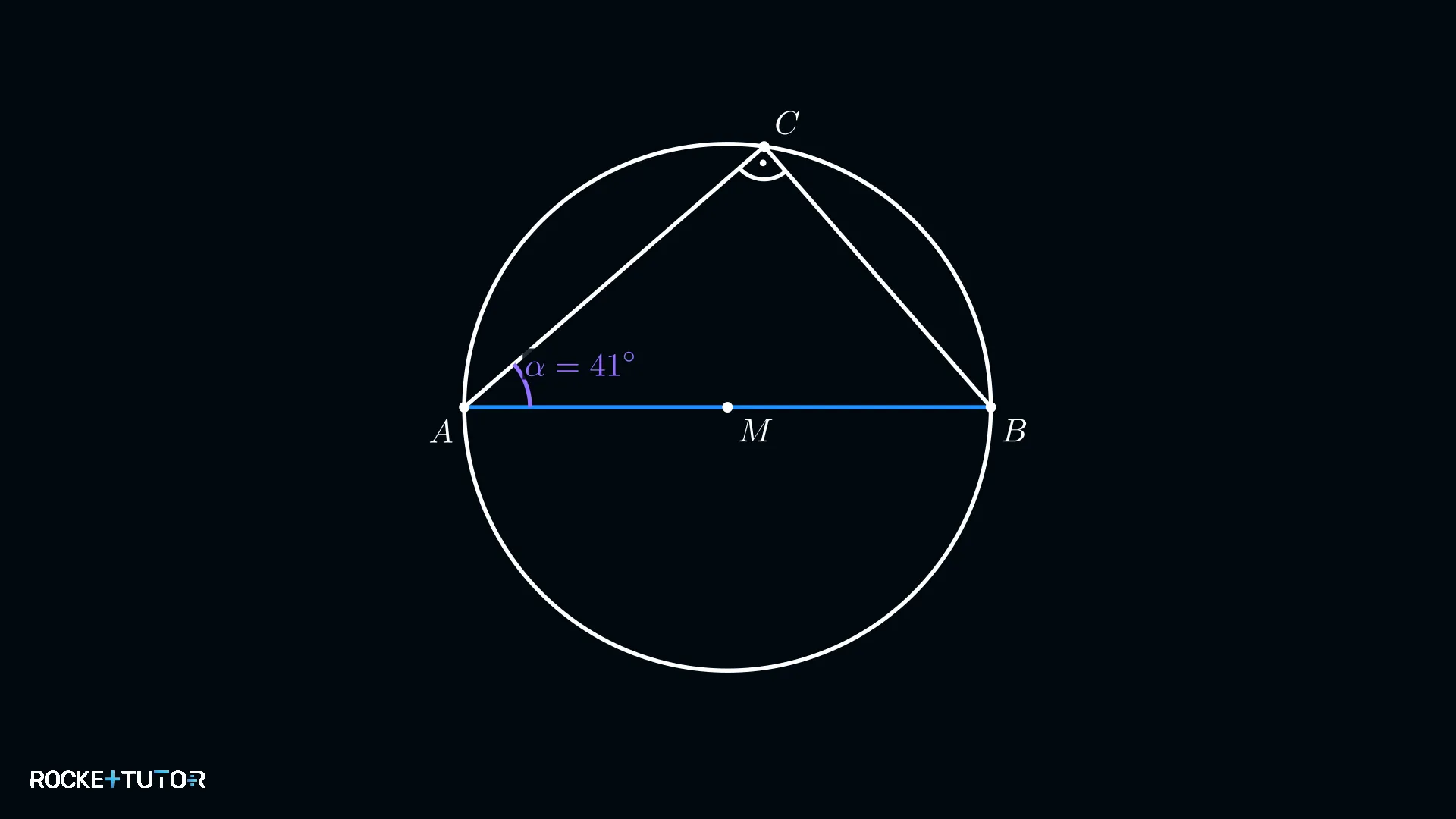

Fertiges rechtwinkliges Dreieck ABC mit Winkelmarkierung bei C
Das rechtwinklige Dreieck ABC mit r = 4 cm und α = 41° ist konstruiert. Der Winkel bei C beträgt 90°.
Beispiel 2
Konstruiere ein Dreieck ABC mit , dem Umkreisradius r = 3 cm und dem Winkel .
- Schritt 1Umkreis und Durchmesser zeichnen
Die Hypotenuse c (Strecke AB) ist der Durchmesser . Wir zeichnen den Kreis mit r = 3 cm und dem Durchmesser AB.
- Schritt 2Winkel β anlegen und Punkt C finden
Wir legen das Geodreieck an Punkt B an und tragen den Winkel β = 60° an der Strecke BA an. Der Strahl schneidet den Umkreis im Punkt C.
- Schritt 3 · ErgebnisDreieck vervollständigen
Wir verbinden A und C. Das Dreieck ist fertig. Der Winkel bei C ist 90°.

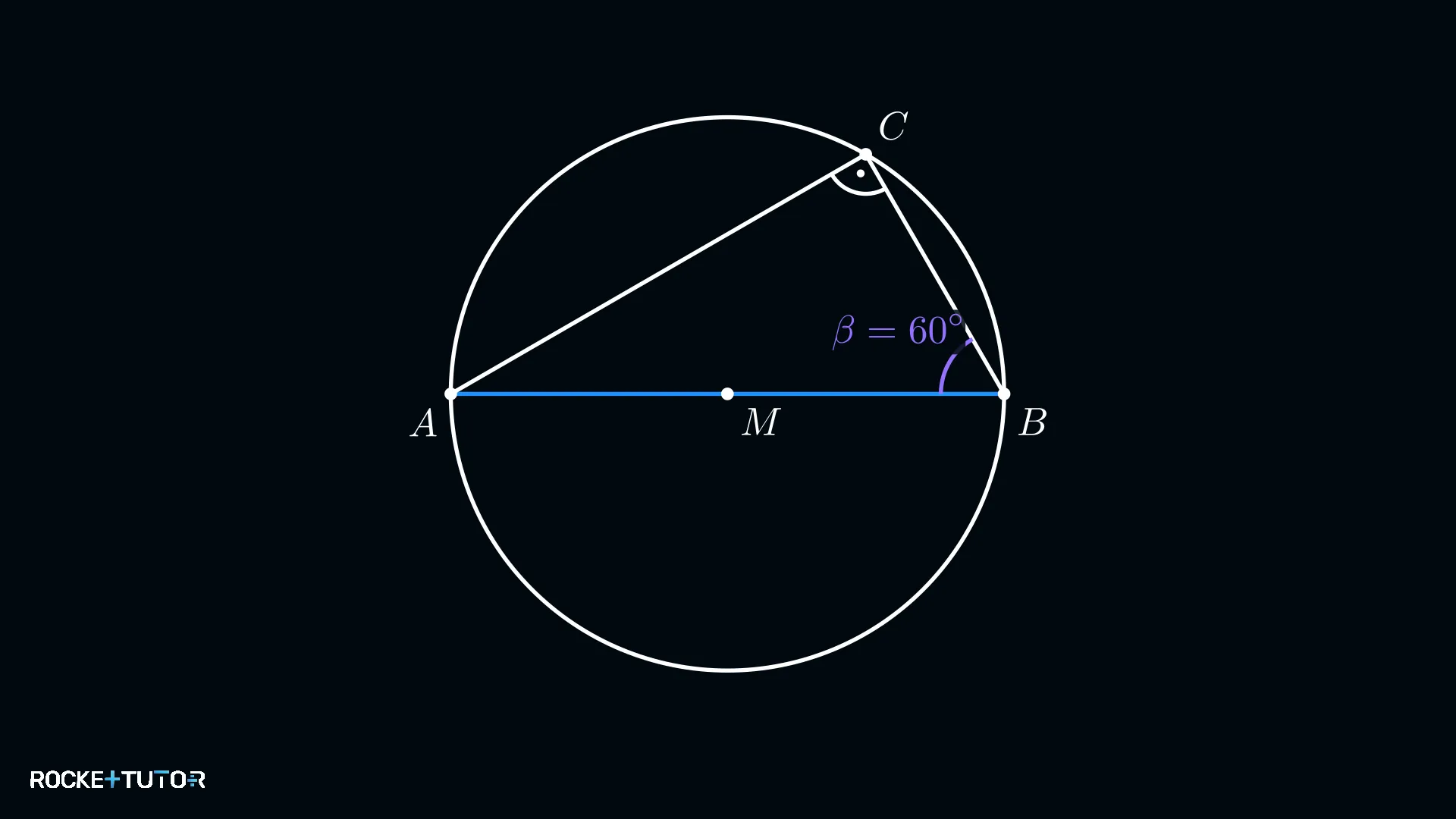

Fertiges rechtwinkliges Dreieck mit r = 3 cm und β = 60°
Das rechtwinklige Dreieck ABC mit r = 3 cm und β = 60° ist konstruiert.
Beispiel 3
Konstruiere ein Dreieck ABC mit , dem Umkreisradius r = 5,5 cm und dem Winkel .
- Schritt 1Umkreis und Durchmesser zeichnen
Die Hypotenuse c (Strecke AB) ist der Durchmesser . Wir zeichnen den Kreis mit r = 5,5 cm und dem Durchmesser AB.
- Schritt 2Winkel α anlegen und Punkt C finden
Wir legen das Geodreieck an Punkt A an und tragen den Winkel an der Strecke AB an. Der Strahl schneidet den Umkreis im Punkt C.
- Schritt 3 · ErgebnisDreieck vervollständigen
Wir verbinden B und C. Das Dreieck ist fertig. Der Winkel bei C ist 90°.

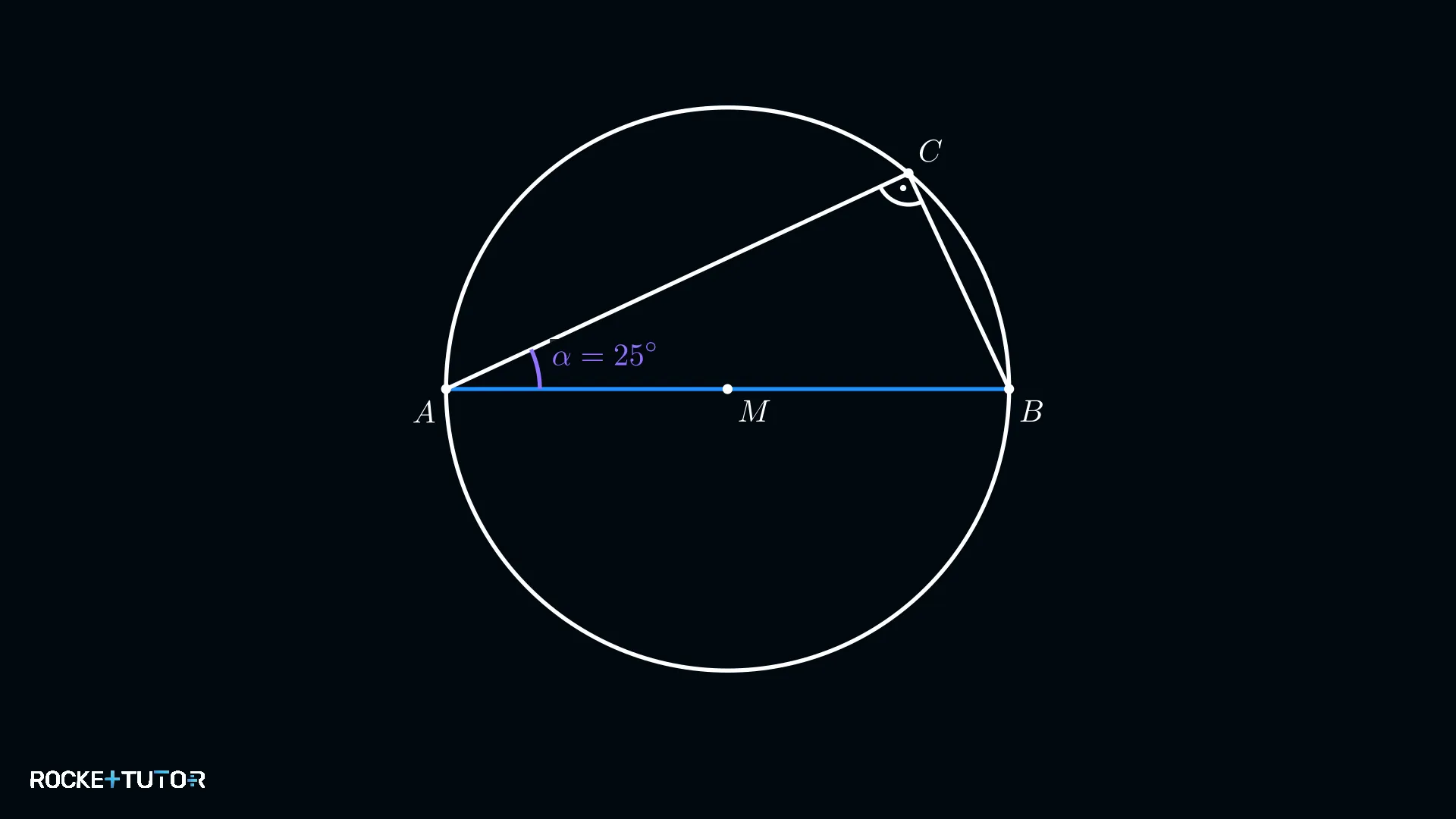

Fertiges rechtwinkliges Dreieck mit r = 5,5 cm und α = 25°
Das rechtwinklige Dreieck ABC mit r = 5,5 cm und α = 25° ist konstruiert.
Beispiel 4
Konstruiere ein Dreieck ABC mit , dem Umkreisradius r = 3,8 cm und dem Winkel β = 50°.
- Schritt 1Umkreis und Durchmesser zeichnen
Achtung, hier ist ! Das bedeutet, die Hypotenuse ist die Seite a (Strecke BC). Sie ist der Durchmesser . Wir zeichnen den Kreis mit r = 3,8 cm und dem Durchmesser BC.
- Schritt 2Winkel β anlegen und Punkt A finden
Der gegebene Winkel liegt am Punkt B. Wir legen das Geodreieck an B an und tragen den Winkel an der Strecke BC an. Der Strahl schneidet den Umkreis im Punkt A.
- Schritt 3 · ErgebnisDreieck vervollständigen
Wir verbinden A und C. Das Dreieck ist fertig. Der Winkel bei A ist 90°.

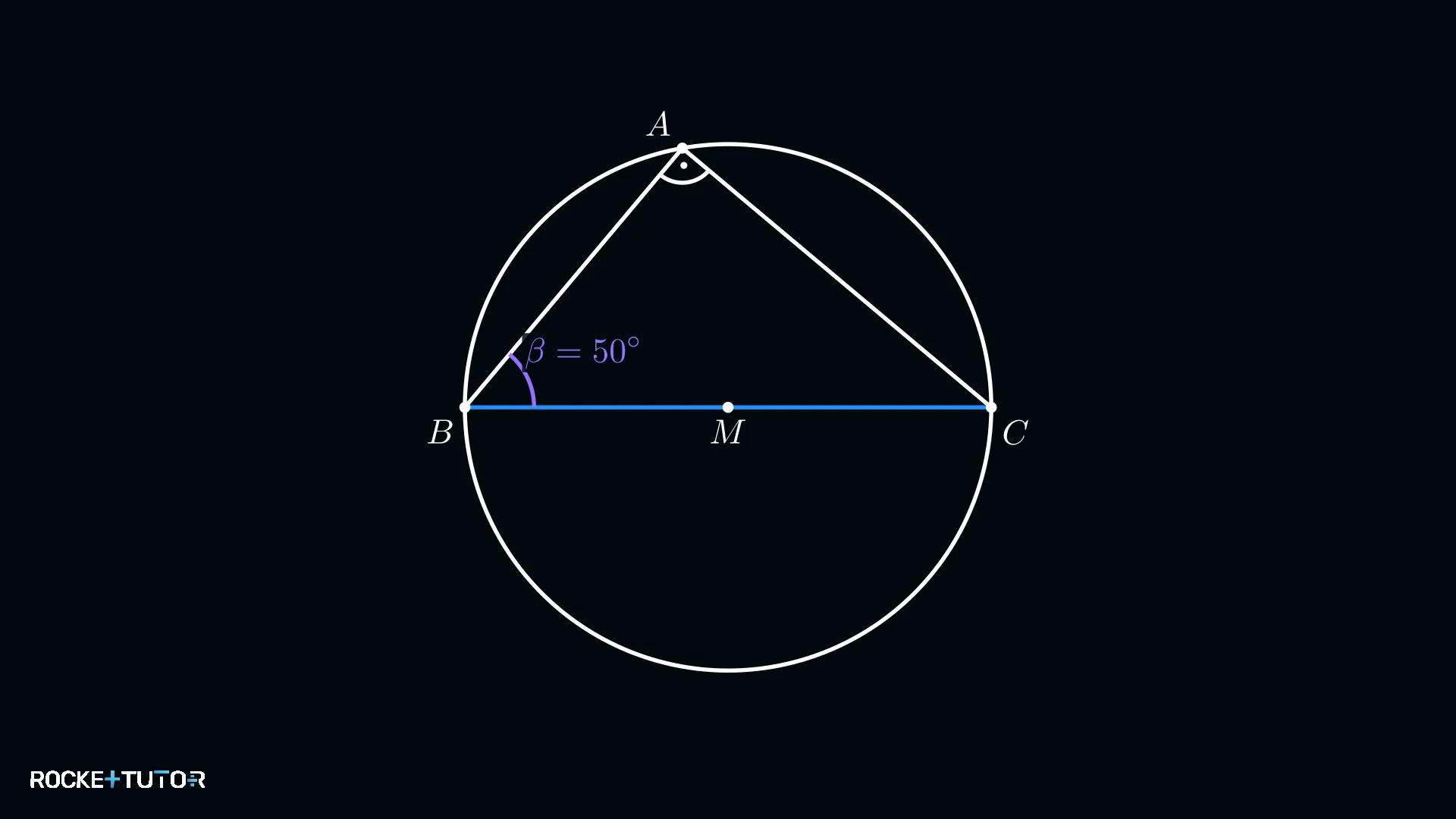

Rechtwinkliges Dreieck mit Hypotenuse BC, α = 90° bei A
Das rechtwinklige Dreieck ABC mit r = 3,8 cm und β = 50° ist konstruiert. Der Winkel bei A beträgt 90°.
Beispiel 5
Konstruiere ein Dreieck ABC mit , dem Umkreisradius r = 4,5 cm und dem Winkel .
- Schritt 1Umkreis und Durchmesser zeichnen
Die Hypotenuse c (Strecke AB) ist der Durchmesser . Wir zeichnen den Kreis mit r = 4,5 cm und dem Durchmesser AB.
- Schritt 2Winkel α anlegen und Punkt C finden
Wir legen das Geodreieck an Punkt A an und tragen den Winkel = 30° an der Strecke AB an. Der Strahl schneidet den Umkreis im Punkt C.
- Schritt 3 · ErgebnisDreieck vervollständigen
Wir verbinden B und C. Das Dreieck ist fertig. Der Winkel bei C ist 90°.

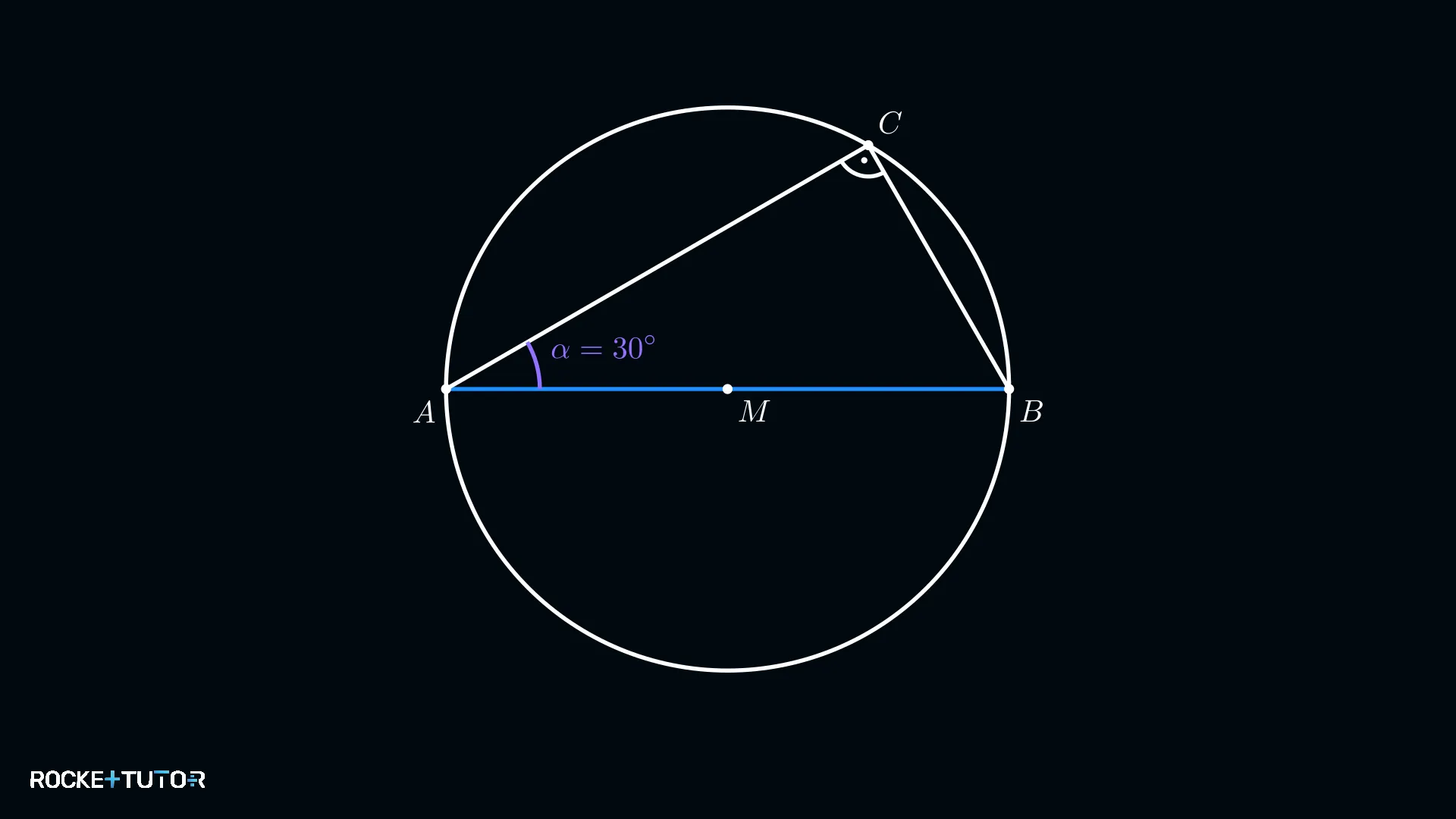

Fertiges rechtwinkliges Dreieck mit r = 4,5 cm und α = 30°
Das rechtwinklige Dreieck ABC mit r = 4,5 cm und α = 30° ist konstruiert.
Wichtige Erkenntnisse
- Alle Eckpunkte eines Dreiecks liegen immer auf seinem Umkreis.
- Die Konstruktion folgt meist der Reihenfolge: 1. Umkreis zeichnen, 2. Seite platzieren, 3. Winkel anlegen.
- Der Super-Trick (Satz des Thales): Bei einem rechtwinkligen Dreieck ist die Hypotenuse (die Seite gegenüber dem 90°-Winkel) immer der Durchmesser des Umkreises. Das vereinfacht die Konstruktion enorm.
- Ist der gegebene rechte Winkel nicht bei C, sondern z. B. bei A, ändert sich die Hypotenuse entsprechend – immer die Seite gegenüber dem 90°-Winkel ist der Durchmesser.
- Zirkel und Geodreieck sind die einzigen Werkzeuge, die du brauchst – präzises Einstechen und sorgfältiges Abtragen der Längen sind entscheidend für ein genaues Ergebnis.
Häufige Fragen
Was ist ein Umkreis eines Dreiecks?
Der Umkreis eines Dreiecks ist der Kreis, der durch alle drei Eckpunkte A, B und C des Dreiecks verläuft. Sein Mittelpunkt heißt Umkreismittelpunkt M, sein Radius heißt Umkreisradius r. Jedes Dreieck besitzt genau einen Umkreis – der Umkreismittelpunkt liegt im Schnittpunkt der drei Mittelsenkrechten der Seiten.
Wie konstruiere ich ein Dreieck aus Umkreisradius, einer Seite und einem Winkel?
Gehe in vier Schritten vor:
- Zeichne den Umkreis mit Radius r um den Mittelpunkt M.
- Wähle einen Punkt auf dem Kreis (z. B. A) und trage mit dem Zirkel die gegebene Seitenlänge ab – der Schnittpunkt mit dem Kreis ist der zweite Eckpunkt.
- Lege das Geodreieck am richtigen Eckpunkt an und trage den gegebenen Winkel an – der Strahl trifft den Kreis im dritten Eckpunkt.
- Verbinde alle drei Punkte zum fertigen Dreieck.
Was besagt der Satz des Thales und wie hilft er bei der Konstruktion?
Der Satz des Thales besagt: Liegt der Eckpunkt C eines Dreiecks auf einem Halbkreis, dessen Durchmesser die Seite AB ist, dann ist der Winkel bei C genau 90°. Bei der Konstruktion eines rechtwinkligen Dreiecks aus dem Umkreis bedeutet das: Die Hypotenuse ist immer der Durchmesser d = 2 · r. Du zeichnest einfach den Durchmesser als erste Seite ein und brauchst nur noch einen weiteren Winkel, um den dritten Punkt zu finden.
Warum müssen alle Eckpunkte des Dreiecks auf dem Umkreis liegen?
Das ist die Definition des Umkreises: Er ist genau der Kreis, der durch alle drei Eckpunkte verläuft. Jeder Punkt auf dem Umkreis hat denselben Abstand r zum Umkreismittelpunkt M. Diese Eigenschaft nutzt du bei der Konstruktion: Du weißt von Anfang an, dass A, B und C alle auf der Kreislinie liegen müssen, und kannst sie deshalb durch Kreisbögen und Winkelstrahlen gezielt auf dem Kreis platzieren.
Was ist der Unterschied zwischen Umkreis und Inkreis eines Dreiecks?
Der Umkreis verläuft durch alle drei Eckpunkte des Dreiecks – sein Mittelpunkt liegt im Schnittpunkt der Mittelsenkrechten. Der Inkreis dagegen liegt innerhalb des Dreiecks und berührt alle drei Seiten von innen – sein Mittelpunkt liegt im Schnittpunkt der Winkelhalbierenden. Beide Kreise existieren für jedes Dreieck, haben aber unterschiedliche Mittelpunkte und Radien.
