Diagramme einfach erklärt: Kreisdiagramm & Säulendiagramm

Diagramme begegnen dir überall – auf Social-Media-Apps, in Nachrichten und in der Schule. Hast du dich jemals gefragt, wie Politiker mit Grafiken versuchen, dich von ihrer Meinung zu überzeugen? Sie alle benutzen Diagramme. Diagramme sind nicht nur langweilige Schulaufgaben – sie sind ein mächtiges Werkzeug. Wer sie versteht, kann Lügen von Fakten unterscheiden. Dieses Wissen ist dein persönlicher „BS-Detektor". In diesem Artikel zeigen wir dir, wie du die Tricks durchschaust und Daten wie ein Profi liest. Damit kann dir niemand mehr etwas vormachen!

Schnellantwort

Diagramme sind grafische Darstellungen von Daten. Die zwei häufigsten Typen in der Schule sind das Kreisdiagramm (zeigt Anteile an einem Ganzen) und das Säulendiagramm (zeigt absolute Unterschiede zwischen Werten). Ein Kreisdiagramm ist vollständig, wenn die Summe aller Winkel seiner Sektoren exakt 360° ergibt. Wer beide Diagrammtypen richtig lesen kann, erkennt sofort, ob Daten korrekt oder irreführend dargestellt werden.

Vorwissen

Bevor wir in die Welt der Diagramme eintauchen, frischen wir schnell ein paar Grundlagen auf:

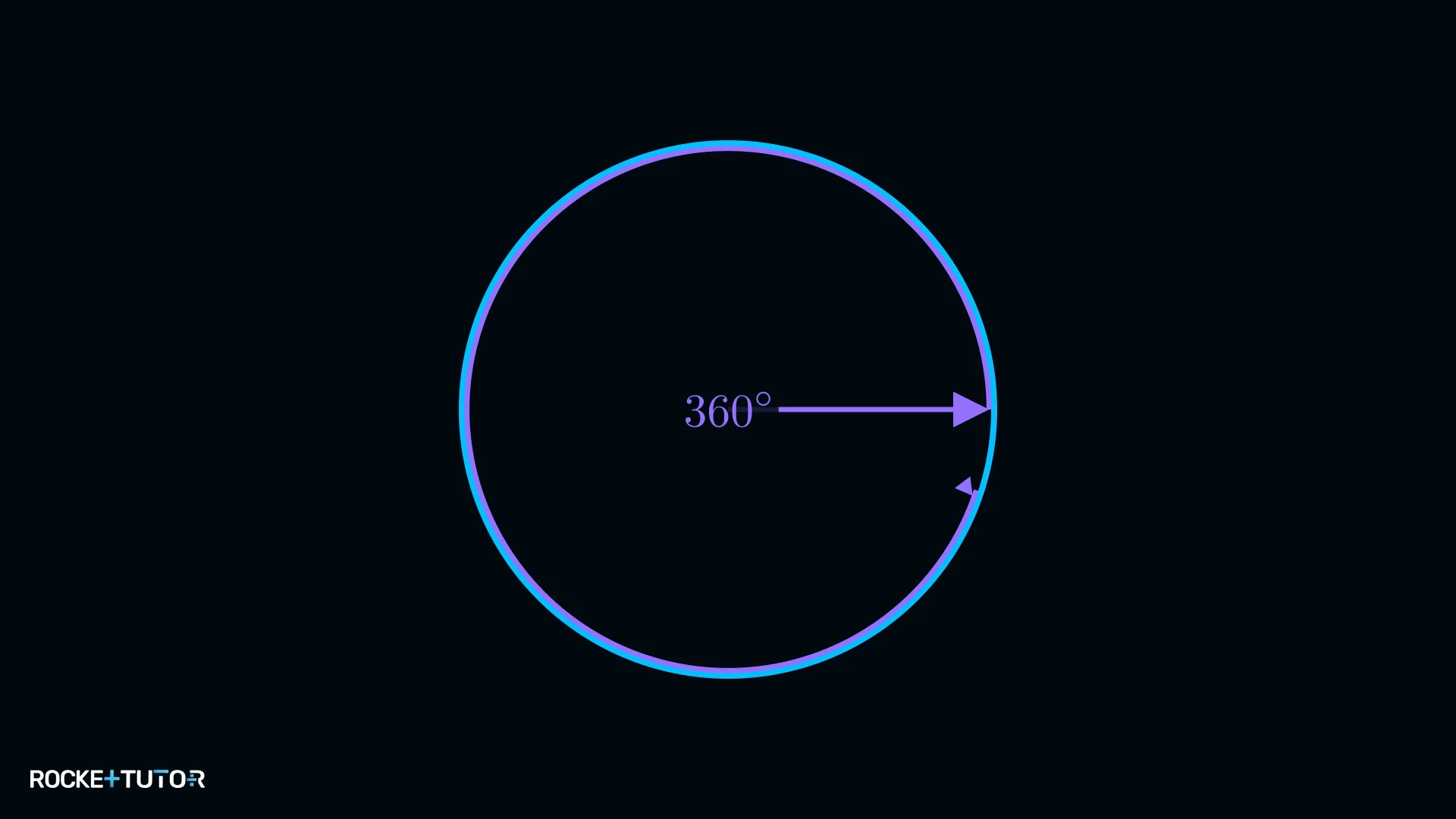

• Der Vollkreis: Ein ganzer Kreis hat immer genau 360 Grad (geschrieben als $360°$). Das ist die Basis für jedes Kreisdiagramm.

• Prozentsatz in Dezimalzahl umwandeln: Um mit Prozenten zu rechnen, teilst du sie einfach durch 100.

  • Beispiel: $50\%$ werden zu $50 \div 100 = 0{,}5$. $25\%$ werden zu $25 \div 100 = 0{,}25$.

• Winkel aus Prozentsatz berechnen: Um herauszufinden, wie groß ein Stück vom „Kuchen" (Kreisdiagramm) ist, rechnest du den Anteil mal 360°.

  • Formel: $\text{Winkel} = \text{Dezimalzahl} \cdot 360°$
  • Beispiel: Ein Anteil von $25\%$ ($0{,}25$) entspricht einem Winkel von $0{,}25 \cdot 360° = 90°$.

Aufgabentyp 1: Kreisdiagramm auf Vollständigkeit prüfen

Ein Kreisdiagramm ist wie eine Pizza, die in verschiedene Stücke (genannt Sektoren) geschnitten wird. Jedes Stück steht für einen Anteil an einem Ganzen.

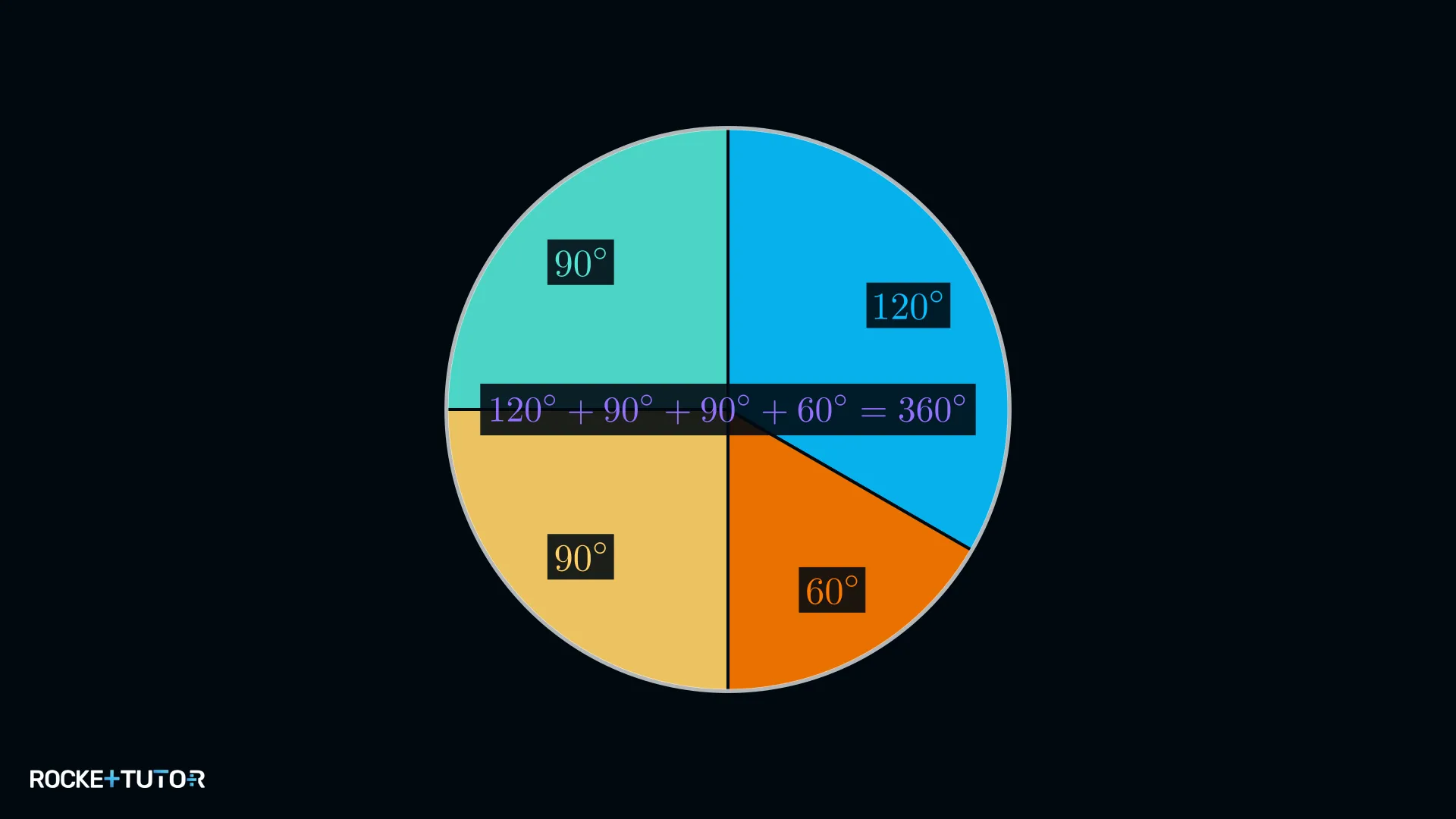

Die wichtigste Regel ist: Alle Stücke zusammen müssen wieder eine ganze Pizza ergeben. In der Mathematik bedeutet das: Die Winkel aller Sektoren müssen zusammengezählt exakt 360° ergeben. Ist die Summe kleiner oder größer, ist das Diagramm unvollständig oder fehlerhaft.

Schritt-für-Schritt-Anleitung

1. Alle Winkelangaben finden: Lies die Aufgabenstellung sorgfältig und schreibe dir alle Winkelgrößen der einzelnen Sektoren heraus.
2. Winkel addieren: Rechne alle Winkelgrößen zusammen. Benutze dafür einen Taschenrechner oder rechne es schriftlich.
3. Summe mit 360° vergleichen: Vergleiche dein Ergebnis mit 360°. Wenn die Summe genau 360° ist, bilden die Sektoren ein vollständiges Kreisdiagramm. Wenn die Summe nicht 360° ist, ist das Kreisdiagramm unvollständig.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe: In einer Umfrage wurden Schüler nach ihrem Lieblingsfach gefragt. Die Ergebnisse sind als Sektoren dargestellt: Mathe mit $100°$, Sport mit $150°$, Kunst mit $70°$ und Musik mit $40°$. Bilden diese Sektoren ein vollständiges Kreisdiagramm?

Lösung:

Schritt 1: Alle Winkelangaben finden

Die Winkel der Sektoren sind: $\textcolor{#08BFFF}{100°}$ (Mathe), $\textcolor{#53E5D6}{150°}$ (Sport), $\textcolor{#9570FF}{70°}$ (Kunst) und $\textcolor{#1E90FF}{40°}$ (Musik).

Schritt 2: Winkel addieren

Wir addieren alle Winkel:

$100° + 150° + 70° + 40° = 360°$

Schritt 3: Summe mit 360° vergleichen

Die Summe der Winkel ist $\textcolor{#9570FF}{360°}$.

Ergebnis: Ja, die Sektoren bilden ein vollständiges Kreisdiagramm, da ihre Winkelsumme genau 360° beträgt.

---

Beispiel 2

Aufgabe: Ein Budgetplan wird in Sektoren aufgeteilt: Miete $180°$, Essen $90°$ und Freizeit $60°$. Ist der Budgetplan im Kreisdiagramm vollständig dargestellt?

Lösung:

Schritt 1: Alle Winkelangaben finden

Die gegebenen Winkel sind $\textcolor{#08BFFF}{180°}$, $\textcolor{#53E5D6}{90°}$ und $\textcolor{#9570FF}{60°}$.

Schritt 2: Winkel addieren

Wir rechnen die Winkel zusammen:

$180° + 90° + 60° = 330°$

Schritt 3: Summe mit 360° vergleichen

Die Summe ist $330°$, was weniger als $\textcolor{#9570FF}{360°}$ ist.

Ergebnis: Nein, die Sektoren bilden kein vollständiges Kreisdiagramm. Es fehlt ein Sektor mit $360° - 330° = 30°$.

---

Beispiel 3

Aufgabe: Bei einer Wahl zum Klassensprecher gab es drei Kandidaten. Die Stimmenverteilung im Diagramm ist: Anna $150°$, Ben $150°$ und Clara $70°$. Wurden alle Stimmen im Diagramm erfasst?

Lösung:

Schritt 1: Alle Winkelangaben finden

Die Winkel sind $\textcolor{#08BFFF}{150°}$ (Anna), $\textcolor{#53E5D6}{150°}$ (Ben) und $\textcolor{#9570FF}{70°}$ (Clara).

Schritt 2: Winkel addieren

Wir addieren die Winkel:

$150° + 150° + 70° = 370°$

Schritt 3: Summe mit 360° vergleichen

Die Summe ist $370°$, was mehr als $\textcolor{#9570FF}{360°}$ ist.

Ergebnis: Nein, das Diagramm ist fehlerhaft. Die Winkelsumme übersteigt 360°, was unmöglich ist.

---

Beispiel 4

Aufgabe: Die tägliche Bildschirmzeit eines Nutzers wird aufgeteilt: Soziale Medien $120°$, Spiele $120°$, Arbeit $120°$. Stellen diese drei Aktivitäten die gesamte Bildschirmzeit dar?

Lösung:

Schritt 1: Alle Winkelangaben finden

Die Winkel sind $\textcolor{#08BFFF}{120°}$, $\textcolor{#53E5D6}{120°}$ und $\textcolor{#9570FF}{120°}$.

Schritt 2: Winkel addieren

Wir addieren die drei Winkel:

$120° + 120° + 120° = 360°$

Schritt 3: Summe mit 360° vergleichen

Die Summe der Winkel ist genau $\textcolor{#9570FF}{360°}$.

Ergebnis: Ja, die drei Aktivitäten stellen die gesamte Bildschirmzeit dar, da die Summe der Winkel 360° ergibt.

---

Beispiel 5

Aufgabe: Ein Bauer teilt sein Land auf: Weizen $90°$, Mais $90°$, Kartoffeln $90°$, ungenutzt $90°$. Bilden diese Flächen sein gesamtes Land ab?

Lösung:

Schritt 1: Alle Winkelangaben finden

Die vier Winkel sind alle $\textcolor{#08BFFF}{90°}$.

Schritt 2: Winkel addieren

Wir rechnen die Winkel zusammen:

$90° + 90° + 90° + 90° = 360°$

Schritt 3: Summe mit 360° vergleichen

Die Summe ist exakt $\textcolor{#9570FF}{360°}$.

Ergebnis: Ja, die Sektoren bilden ein vollständiges Kreisdiagramm und stellen das gesamte Land dar.

Aufgabentyp 2: Diagramme vergleichen und ihre Stärken erkennen

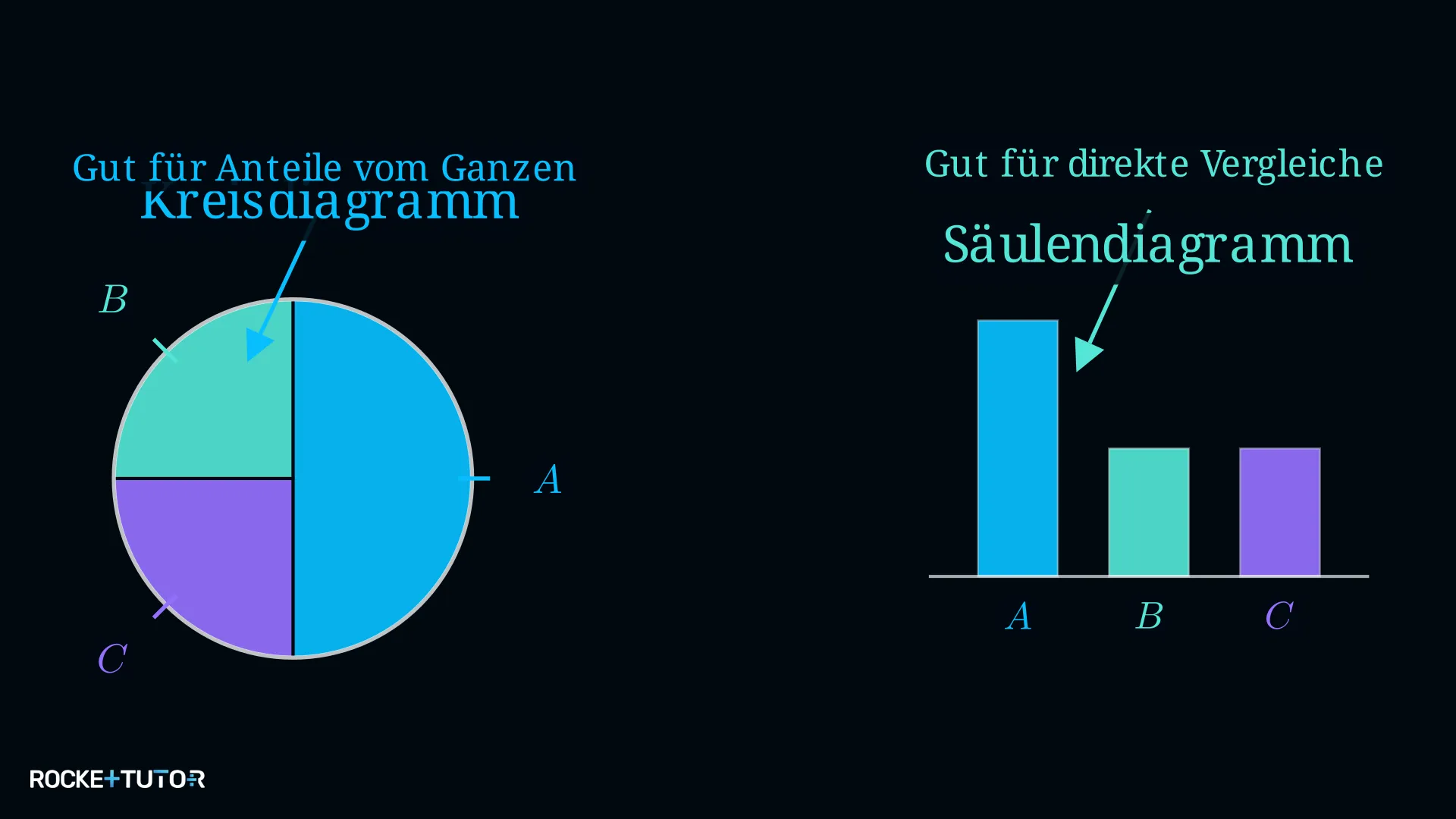

Diagramme erzählen Geschichten über Daten. Aber nicht jedes Diagramm erzählt die gleiche Geschichte gleich gut. Die beiden häufigsten Typen sind das Kreisdiagramm und das Säulendiagramm.

Kreisdiagramm: Zeigt Anteile am Ganzen Stell es dir wieder als Pizza vor. Du siehst sofort, ob ein Stück die Hälfte der Pizza ist oder nur ein winziger Krümel. Es ist perfekt, um zu zeigen, wie sich ein Ganzes aufteilt (z.B. wie viel Prozent deines Taschengeldes du für was ausgibst).

Säulendiagramm: Zeigt absolute Unterschiede Stell es dir wie einen Hochhaus-Wettbewerb vor. Du siehst sofort, welches Hochhaus am höchsten ist und wie groß der Unterschied zu den anderen ist. Es ist perfekt, um Werte direkt miteinander zu vergleichen (z.B. wer in der Klasse am höchsten springen kann).

Schritt-für-Schritt-Anleitung

1. Kreisdiagramm analysieren: Schau dir das Kreisdiagramm an. Welche Aussage kannst du über die Anteile am Ganzen treffen? Suche nach dem größten oder kleinsten „Kuchenstück". Formuliere einen Satz wie: „Man erkennt sofort, dass Kategorie X den größten Teil vom Ganzen ausmacht."
2. Säulendiagramm analysieren: Betrachte das Säulendiagramm. Welche Aussage kannst du über die Unterschiede zwischen den Werten treffen? Vergleiche die Höhen der Säulen. Formuliere einen Satz wie: „Man sieht deutlich, dass die Säule von Y doppelt so hoch ist wie die von Z."
3. Kernaussagen zusammenfassen: Fasse die Stärken beider Diagramme in einer klaren Antwort zusammen. Kreisdiagramm betont die Anteile, Säulendiagramm die Unterschiede.

Durchgerechnete Beispiele

Beispiel 1

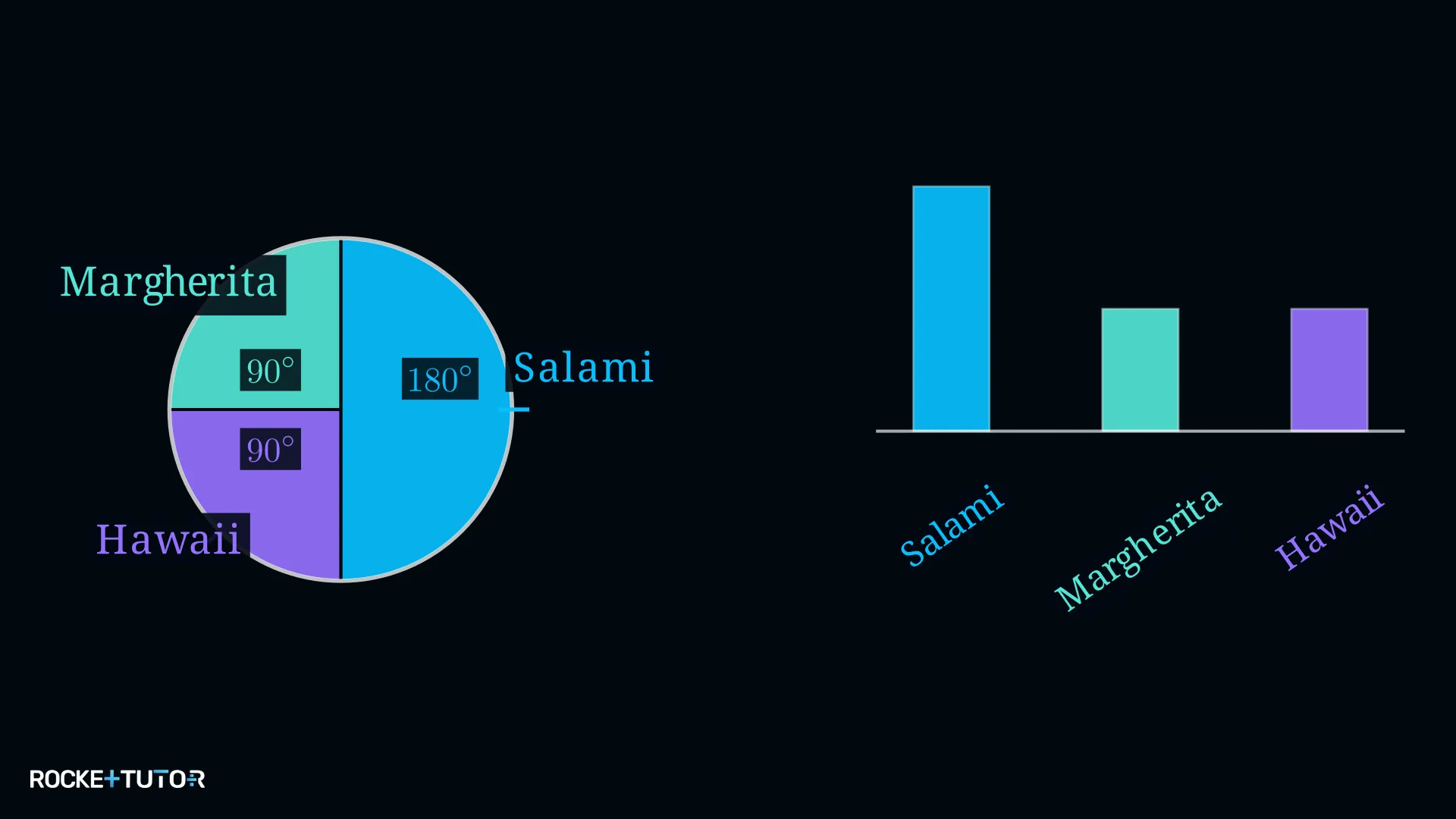

Aufgabe: Die Diagramme zeigen die Verteilung von Lieblingspizzabelägen in einer Klasse: Salami 50%, Margherita 25%, Hawaii 25%. Gib für jedes Diagramm an, was es besonders gut zeigt.

Lösung:

Schritt 1: Kreisdiagramm analysieren

Im Kreisdiagramm sieht man auf den ersten Blick, dass Salami genau die Hälfte aller Stimmen ausmacht. Es zeigt also perfekt den Anteil am Ganzen.

Schritt 2: Säulendiagramm analysieren

Im Säulendiagramm fällt sofort auf, dass die Säule für Salami doppelt so hoch ist wie die Säulen für Margherita und Hawaii. Es ist ideal für den direkten Vergleich der Beliebtheit.

Schritt 3: Kernaussagen zusammenfassen

Ergebnis: Das Kreisdiagramm zeigt am besten, dass Salami die Hälfte der gesamten Stimmen ausmacht (Anteil am Ganzen). Das Säulendiagramm zeigt am besten, dass Salami doppelt so beliebt ist wie Margherita oder Hawaii (Vergleich der Werte).

---

Beispiel 2

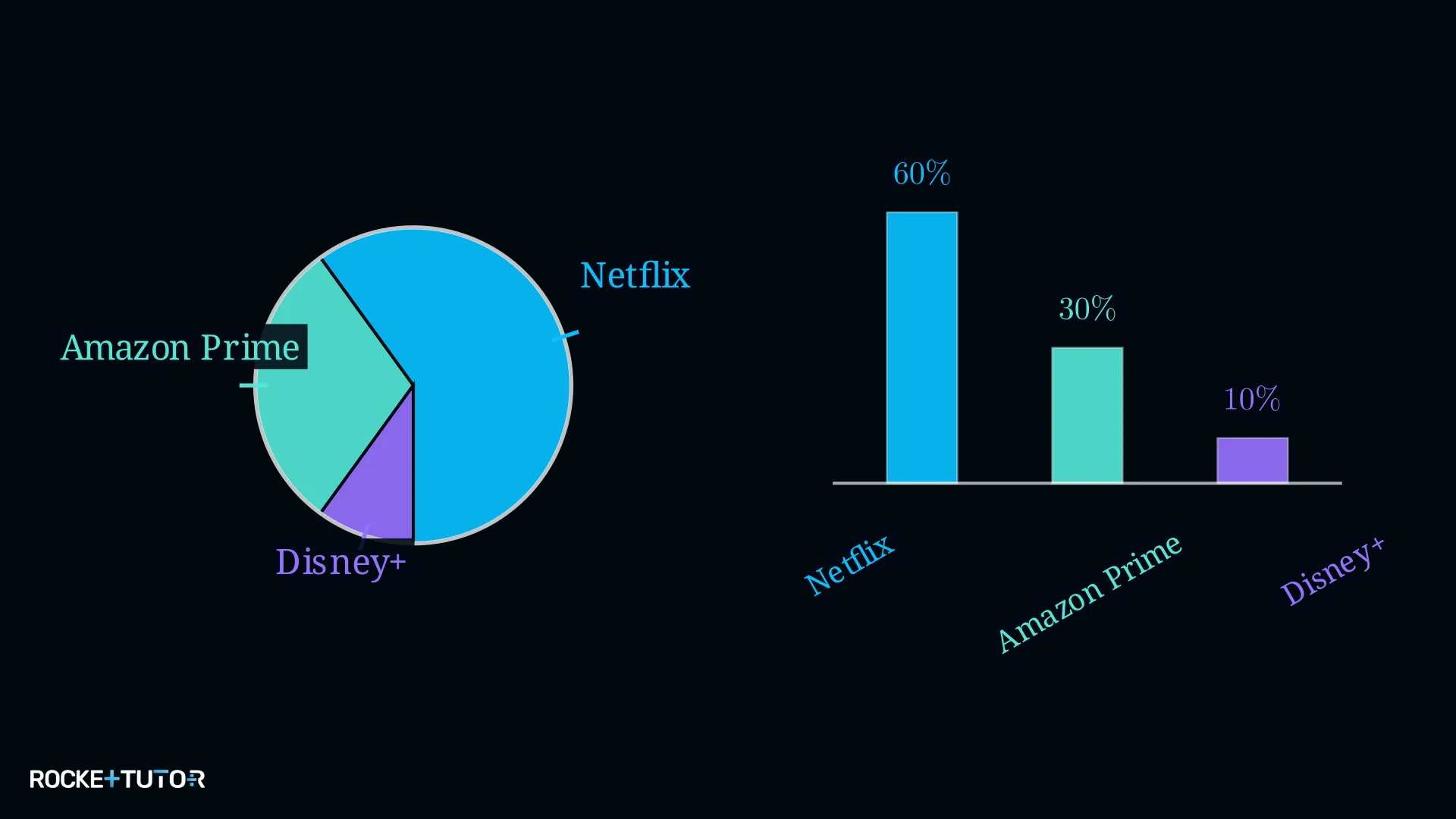

Aufgabe: Eine Umfrage zu genutzten Streaming-Diensten ergab: Netflix 60%, Amazon Prime 30%, Disney+ 10%. Welchen Aspekt betont das jeweilige Diagramm?

Lösung:

Schritt 1: Kreisdiagramm analysieren

Das Kreisdiagramm macht deutlich, dass Netflix weit mehr als die Hälfte des gesamten Marktes einnimmt. Der Anteil am Ganzen ist hier die zentrale Aussage.

Schritt 2: Säulendiagramm analysieren

Das Säulendiagramm zeigt, dass die Netflix-Säule genau doppelt so hoch ist wie die von Amazon Prime und sechsmal so hoch wie die von Disney+. Der Größenunterschied wird hier sehr klar.

Schritt 3: Kernaussagen zusammenfassen

Ergebnis: Das Kreisdiagramm betont den dominanten Marktanteil von Netflix. Das Säulendiagramm betont, um wie viel beliebter Netflix im Vergleich zu den anderen Diensten ist.

---

Beispiel 3

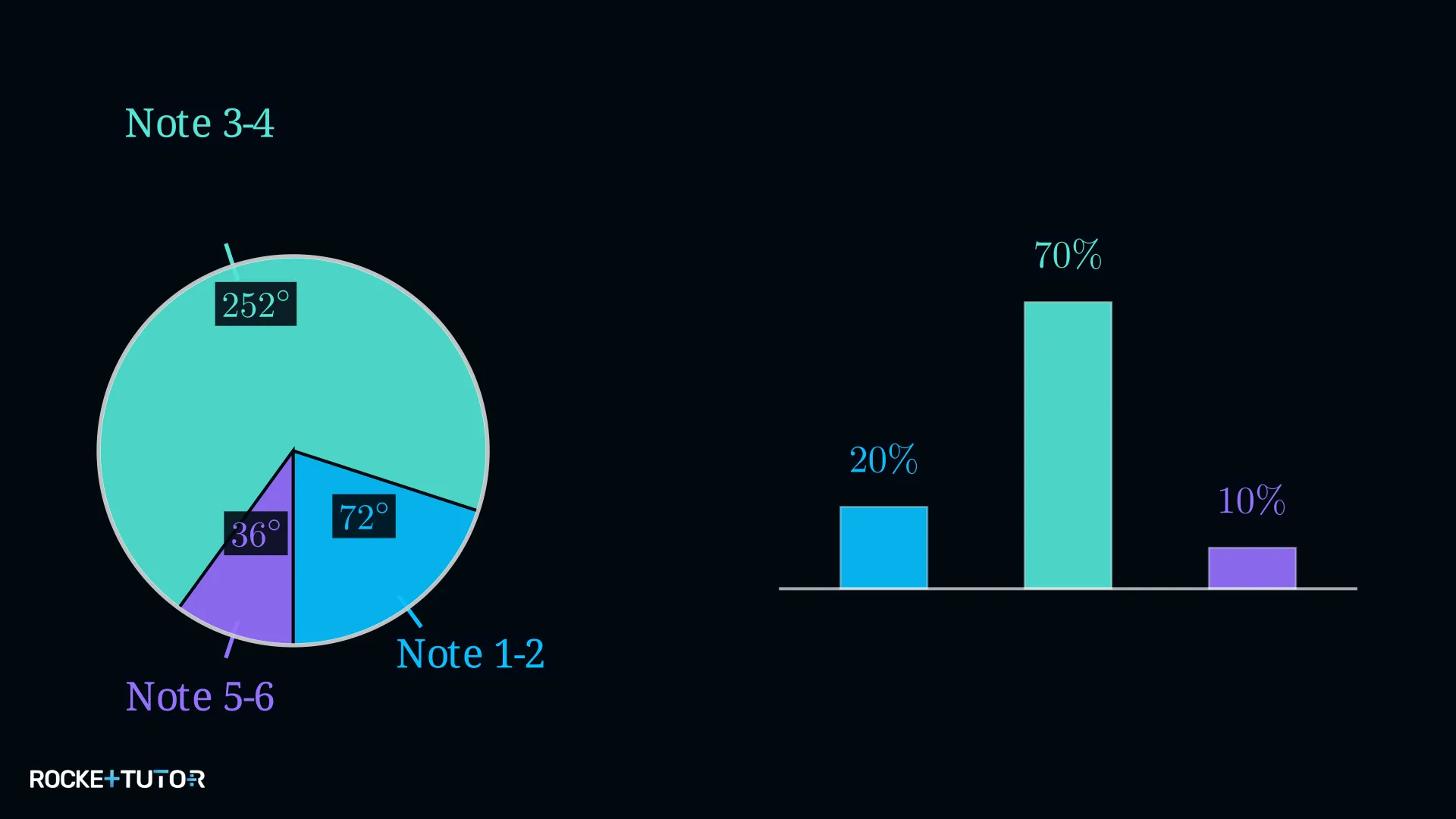

Aufgabe: Die Notenverteilung in einer Mathearbeit war: Note 1-2: 20%, Note 3-4: 70%, Note 5-6: 10%. Was lässt sich aus den beiden Diagrammtypen jeweils am besten ablesen?

Lösung:

Schritt 1: Kreisdiagramm analysieren

Im Kreisdiagramm sieht man, dass der Sektor für die Noten 3-4 den weitaus größten Teil des Kreises einnimmt. Es zeigt, dass die große Mehrheit der Schüler im Mittelfeld liegt.

Schritt 2: Säulendiagramm analysieren

Das Säulendiagramm erlaubt einen schnellen Vergleich: Man sieht, dass die mittlere Notengruppe 3,5-mal so groß ist wie die gute Notengruppe ($70 \div 20 = 3{,}5$).

Schritt 3: Kernaussagen zusammenfassen

Ergebnis: Das Kreisdiagramm zeigt, dass der Großteil der Klasse (70%) mittelmäßige Noten hat. Das Säulendiagramm zeigt, wie viel häufiger die mittelmäßigen Noten im Vergleich zu den guten oder schlechten Noten sind.

---

Beispiel 4

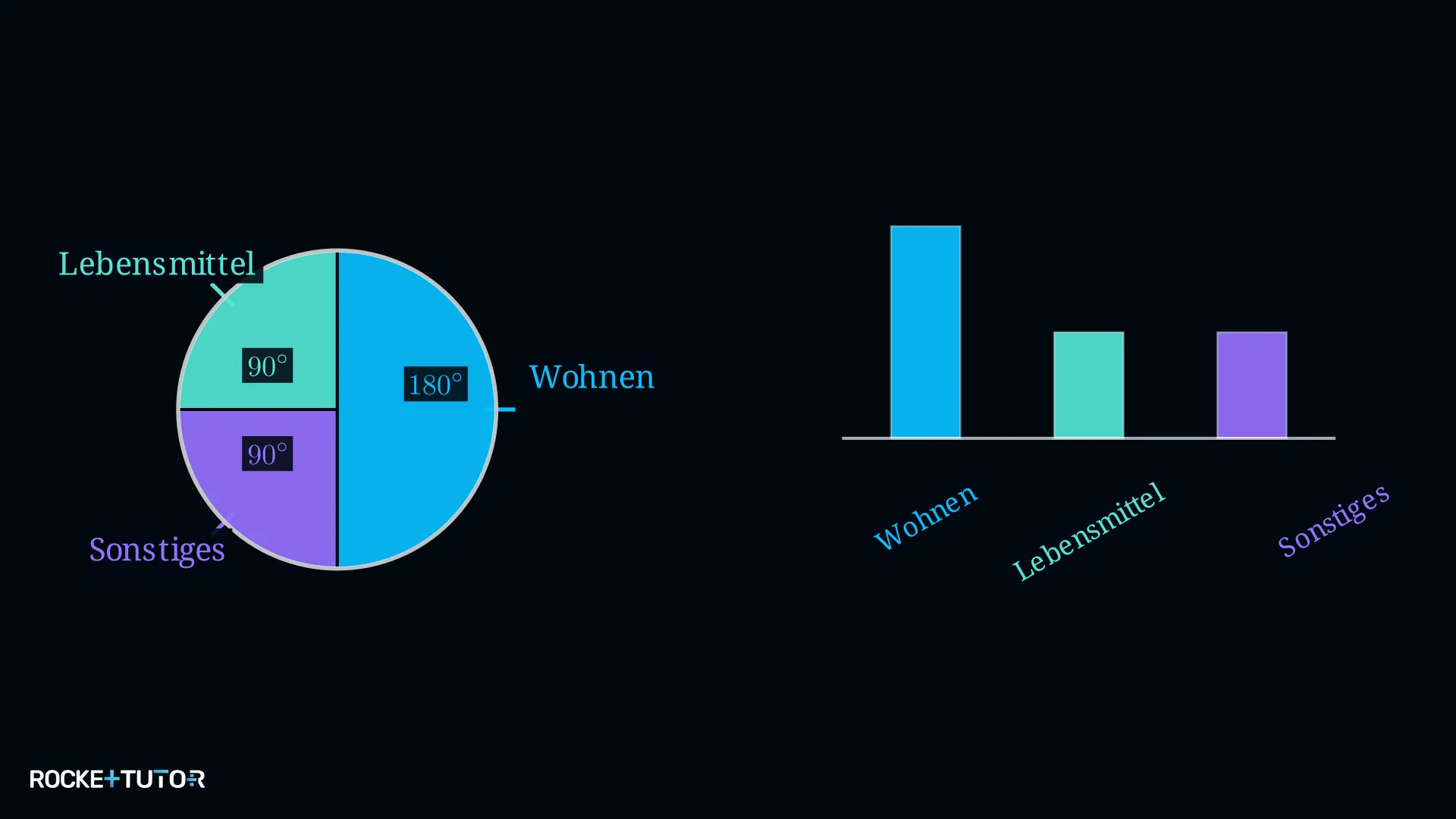

Aufgabe: Die Verteilung der Ausgaben eines Haushalts ist: Wohnen 50%, Lebensmittel 25%, Sonstiges 25%. Welche Information liefert welches Diagramm?

Lösung:

Schritt 1: Kreisdiagramm analysieren

Das Kreisdiagramm zeigt eindrücklich, dass die Hälfte des gesamten Budgets allein für das Wohnen ausgegeben wird.

Schritt 2: Säulendiagramm analysieren

Das Säulendiagramm macht den Vergleich einfach: Die Ausgaben für Wohnen sind genau so hoch wie die für Lebensmittel und Sonstiges zusammen.

Schritt 3: Kernaussagen zusammenfassen

Ergebnis: Das Kreisdiagramm hebt hervor, dass die Wohnkosten 50% der Gesamtausgaben ausmachen. Das Säulendiagramm verdeutlicht, dass für Wohnen doppelt so viel Geld ausgegeben wird wie für Lebensmittel.

---

Beispiel 5

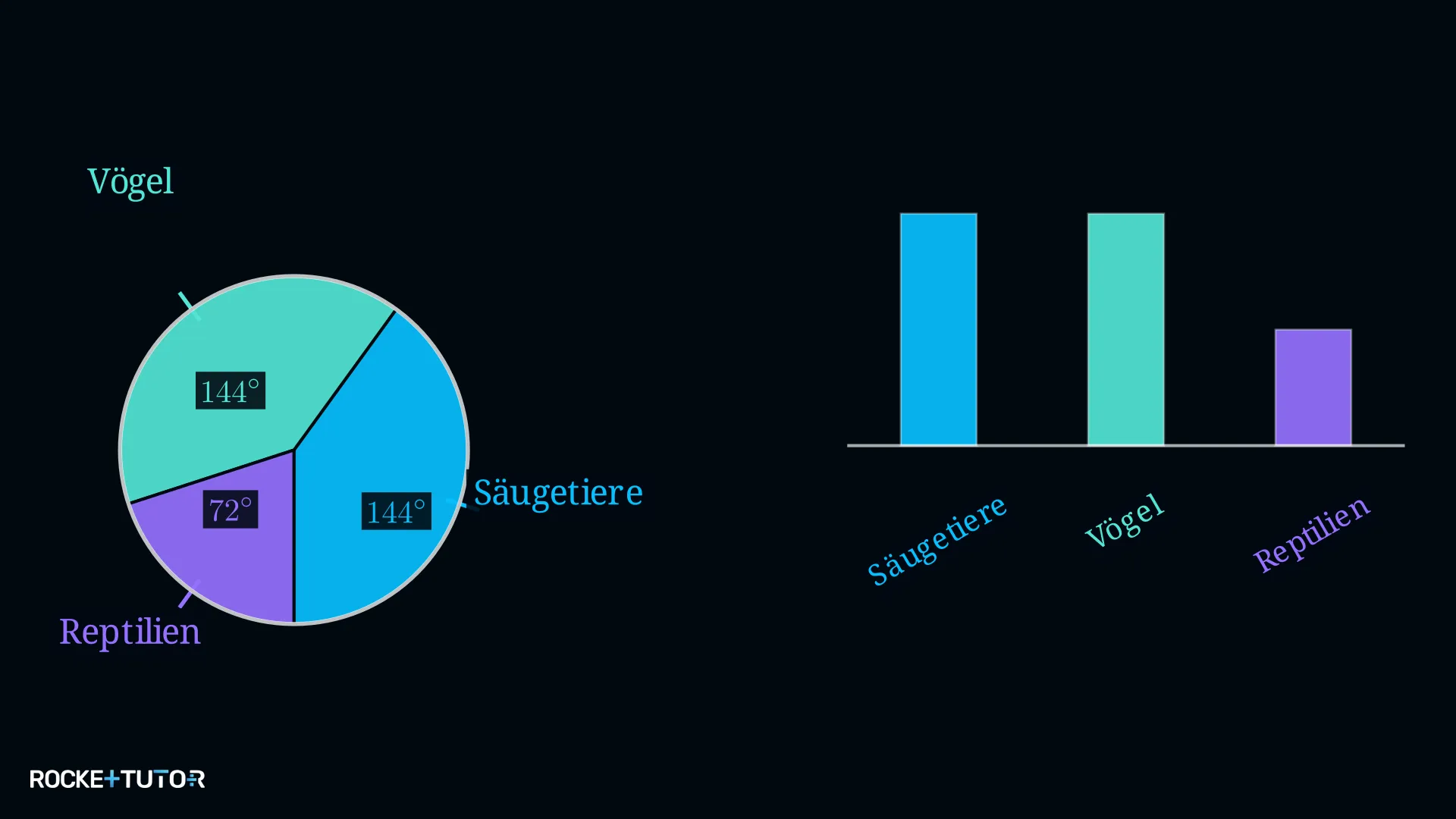

Aufgabe: In einem Zoo gibt es Säugetiere (40%), Vögel (40%) und Reptilien (20%). Vergleiche die Aussagekraft der beiden Diagramme.

Lösung:

Schritt 1: Kreisdiagramm analysieren

Das Kreisdiagramm zeigt, dass Säugetiere und Vögel zusammen $80\%$ aller Tiere ausmachen, also den überwiegenden Anteil der Zootiere.

Schritt 2: Säulendiagramm analysieren

Das Säulendiagramm zeigt sehr klar, dass es genauso viele Säugetiere wie Vögel gibt und dass es doppelt so viele Vögel wie Reptilien gibt.

Schritt 3: Kernaussagen zusammenfassen

Ergebnis: Das Kreisdiagramm zeigt die Verteilung der Tierarten im gesamten Zoo. Das Säulendiagramm ist besser geeignet, um die Anzahlen der verschiedenen Tierarten direkt miteinander zu vergleichen.

Wichtige Erkenntnisse

• Ein Kreisdiagramm ist nur vollständig, wenn alle Winkel zusammen exakt 360° ergeben.
• Kreisdiagramme sind super, um Anteile von einem Ganzen zu zeigen (z.B. „50% der Stimmen").
• Säulendiagramme sind die beste Wahl, um Werte direkt miteinander zu vergleichen (z.B. „doppelt so hoch wie").
