Strukturdarstellung und Isomerie der Alkane einfach erklärt

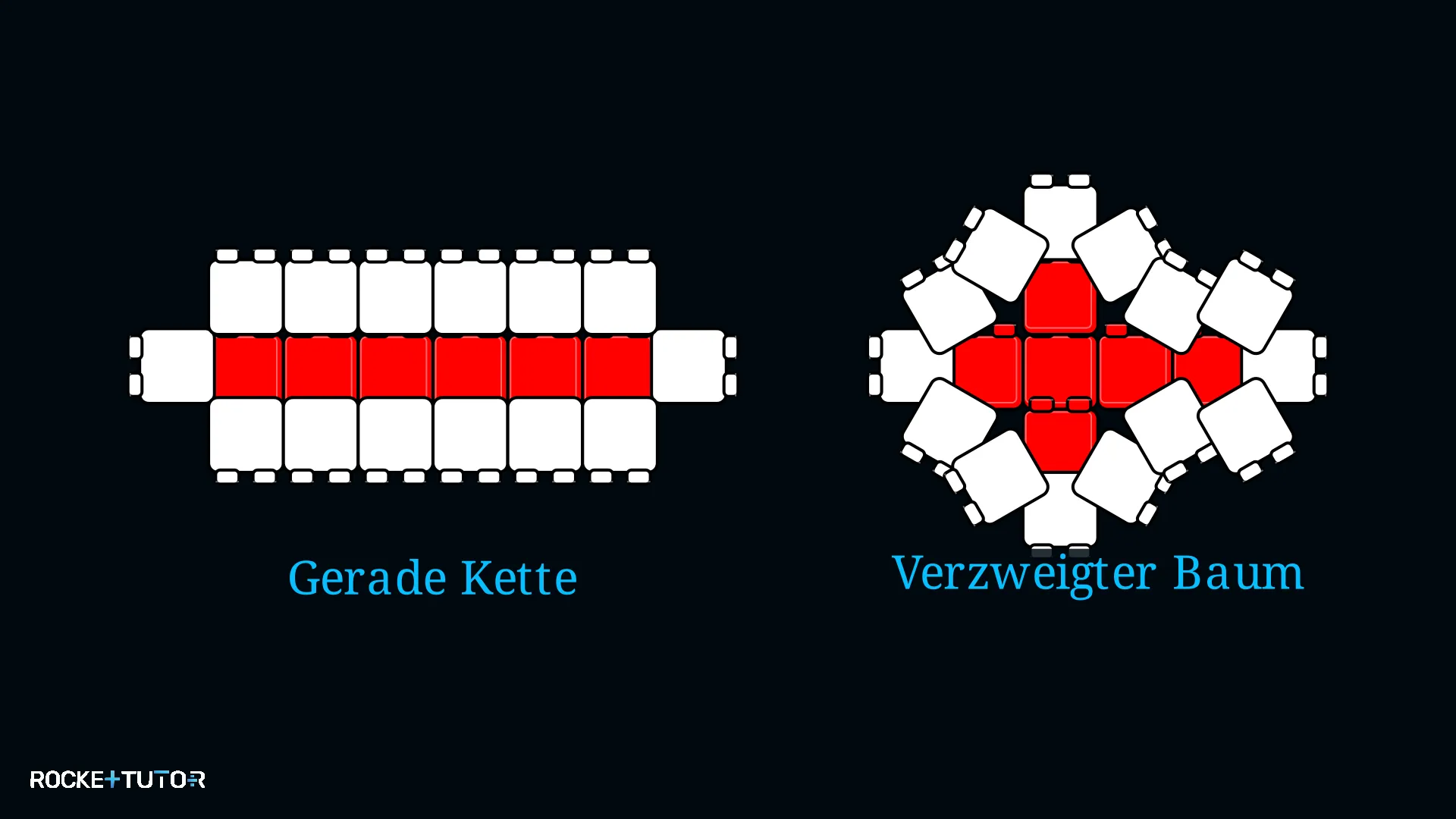

Stell dir vor, du hast genau 6 rote und 14 weiße Legosteine. Du kannst daraus eine lange, gerade Linie bauen oder einen verzweigten Baum. Beide Figuren bestehen aus exakt denselben Steinen, sehen aber völlig unterschiedlich aus.

In der Chemie machen Moleküle genau das Gleiche! Wenn wir uns die Strukturdarstellung und Isomerie der Alkane ansehen, lernst du, wie man diese Molekülstrukturen schnell und übersichtlich zeichnet, ohne jede einzelne Bindung malen zu müssen. Außerdem entdecken wir, wie die Form eines Moleküls seine Eigenschaften, wie zum Beispiel die Siedetemperatur, komplett verändern kann.

Vorwissen

• Vollständige Strukturformel (Lewis-Formel): Zeigt alle Atome und jede einzelne Bindung.
  • Beispiel: Kohlenstoff (C) hat immer 4 Bindungen, Wasserstoff (H) immer 1 Bindung.
• Summenformel: Zählt nur die Gesamtzahl der Atome, ohne die Struktur zu zeigen.
  • Beispiel: $\text{C}_4\text{H}_{10}$ bedeutet, dass das Molekül aus 4 Kohlenstoff- und 10 Wasserstoffatomen besteht.

Aufgabentyp 1: Die Halbstrukturformel zeichnen

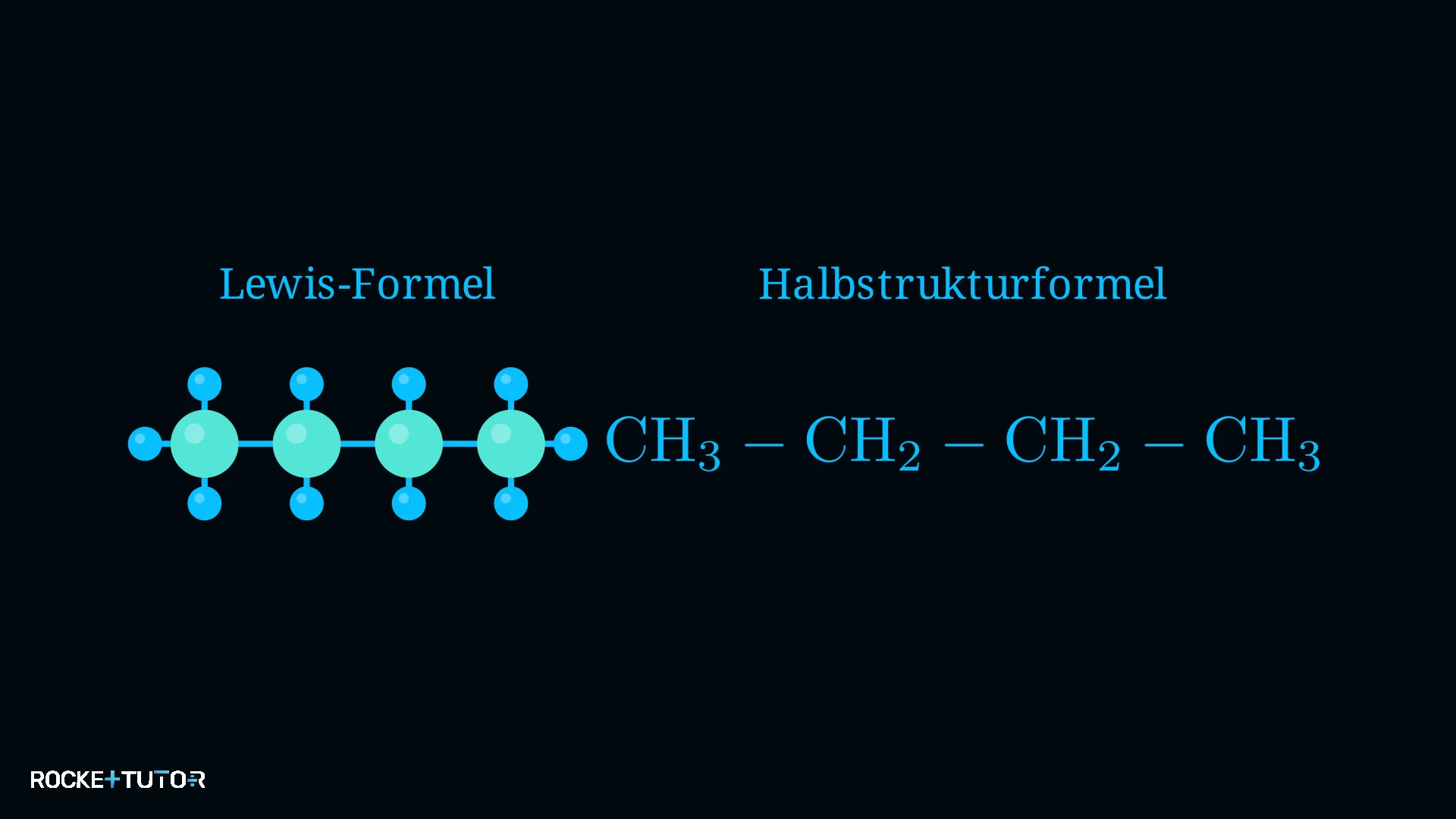

Lewis-Formeln sind bei großen Molekülen riesig und unübersichtlich. Chemiker fassen deshalb die Wasserstoffatome, die an einem Kohlenstoffatom hängen, zusammen. Das nennt man Halbstrukturformel.

Aus einem C-Atom mit drei H-Atomen wird einfach $\text{CH}_3$. Aus einem C-Atom mit zwei H-Atomen wird $\text{CH}_2$. Die Bindungen zwischen den Kohlenstoffatomen zeichnet man oft noch als Strich, damit man das Gerüst gut erkennt.

Wenn eine Gruppe als Abzweigung an der Hauptkette hängt, schreibt man sie oft in Klammern direkt hinter das C-Atom.

Beispiel: $\text{CH}_3\text{-CH}\textcolor{#08BFFF}{\text{(CH}_3\text{)}}\text{-CH}_3$

Manchmal wird es noch kürzer, wenn gleiche Gruppen mehrfach vorkommen. Ein stark verkürztes Beispiel ist $\text{(CH}_3\text{)}_2\text{CH-CH(C}_2\text{H}_5\text{)}_2$. Das sieht kompliziert aus, bedeutet aber nur: Am linken C-Atom hängen zwei $\text{CH}_3$-Gruppen und am rechten C-Atom hängen zwei $\text{C}_2\text{H}_5$-Gruppen.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Kohlenstoff-Gerüst betrachten – Identifiziere die längste Kohlenstoffkette und alle Abzweigungen.
2. Schritt 2: Wasserstoffatome zusammenfassen – Zähle die H-Atome an jedem C-Atom und schreibe sie als Gruppe (z. B. $\text{CH}_3$ oder $\text{CH}_2$).
3. Schritt 3: Klammern für Abzweigungen setzen – Wenn eine Gruppe abzweigt, setze sie in Klammern direkt hinter das C-Atom der Hauptkette, an dem sie hängt.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

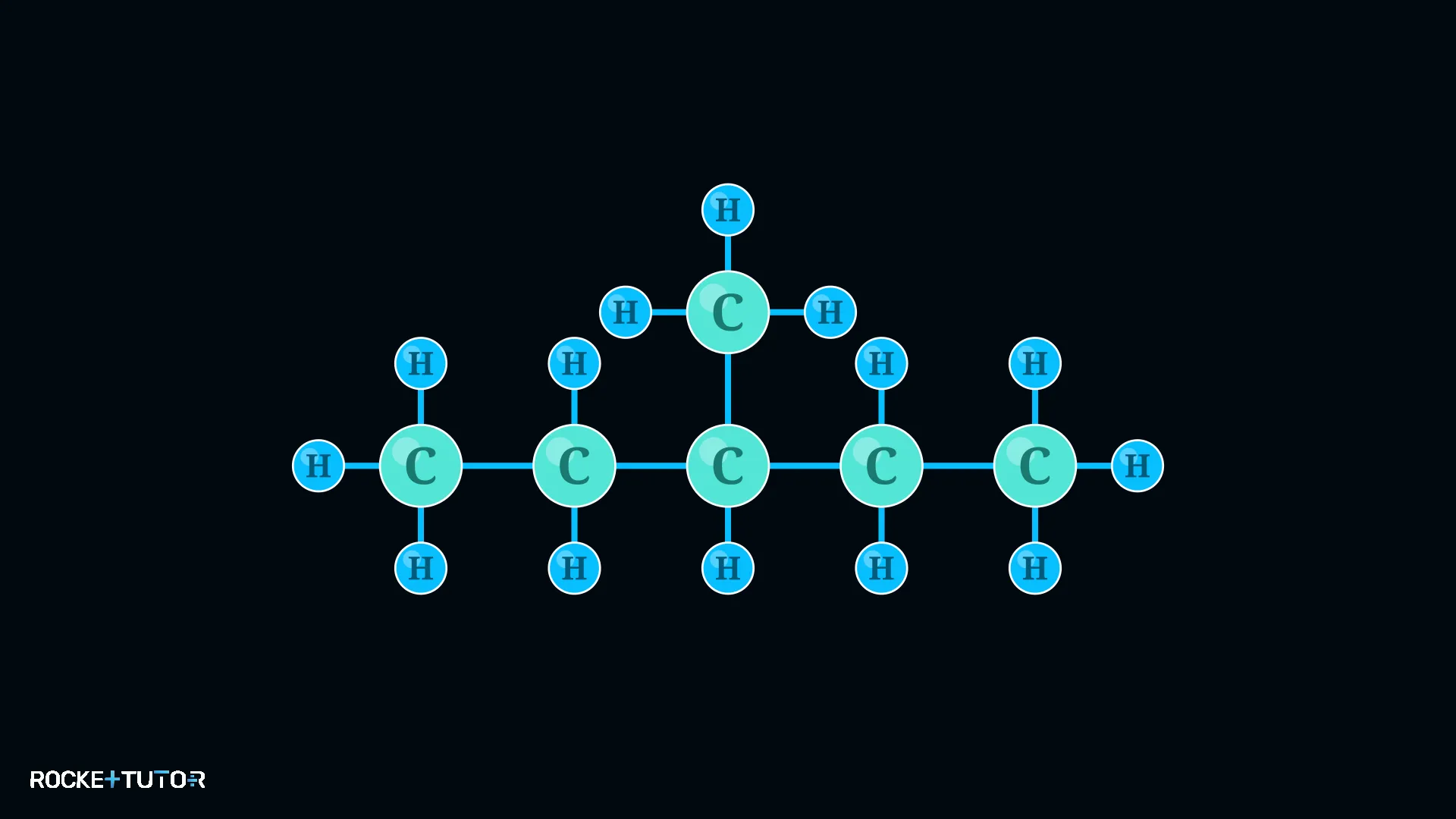

Wandle die vollständige Strukturformel von 3-Methylpentan in eine Halbstrukturformel um.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Kohlenstoff-Gerüst betrachten

   Das Gerüst besteht aus einer Hauptkette von 5 C-Atomen und einer Abzweigung am dritten C-Atom.

2. 2
   Schritt 2
   Wasserstoffatome zusammenfassen

   Wir fassen die H-Atome an der Hauptkette zusammen: $\text{CH}_3\text{-CH}_2\text{-CH-CH}_2\text{-CH}_3$. Am mittleren C-Atom hängt noch eine $\text{CH}_3$-Gruppe.

3. 3
   Schritt 3 · Ergebnis
   Klammern für Abzweigungen setzen

   Wir setzen die abzweigende Gruppe in Klammern direkt hinter das C-Atom, an dem sie hängt:

   $\text{CH}_3\text{-CH}_2\text{-CH(CH}_3\text{)-CH}_2\text{-CH}_3$



Ergebnis:

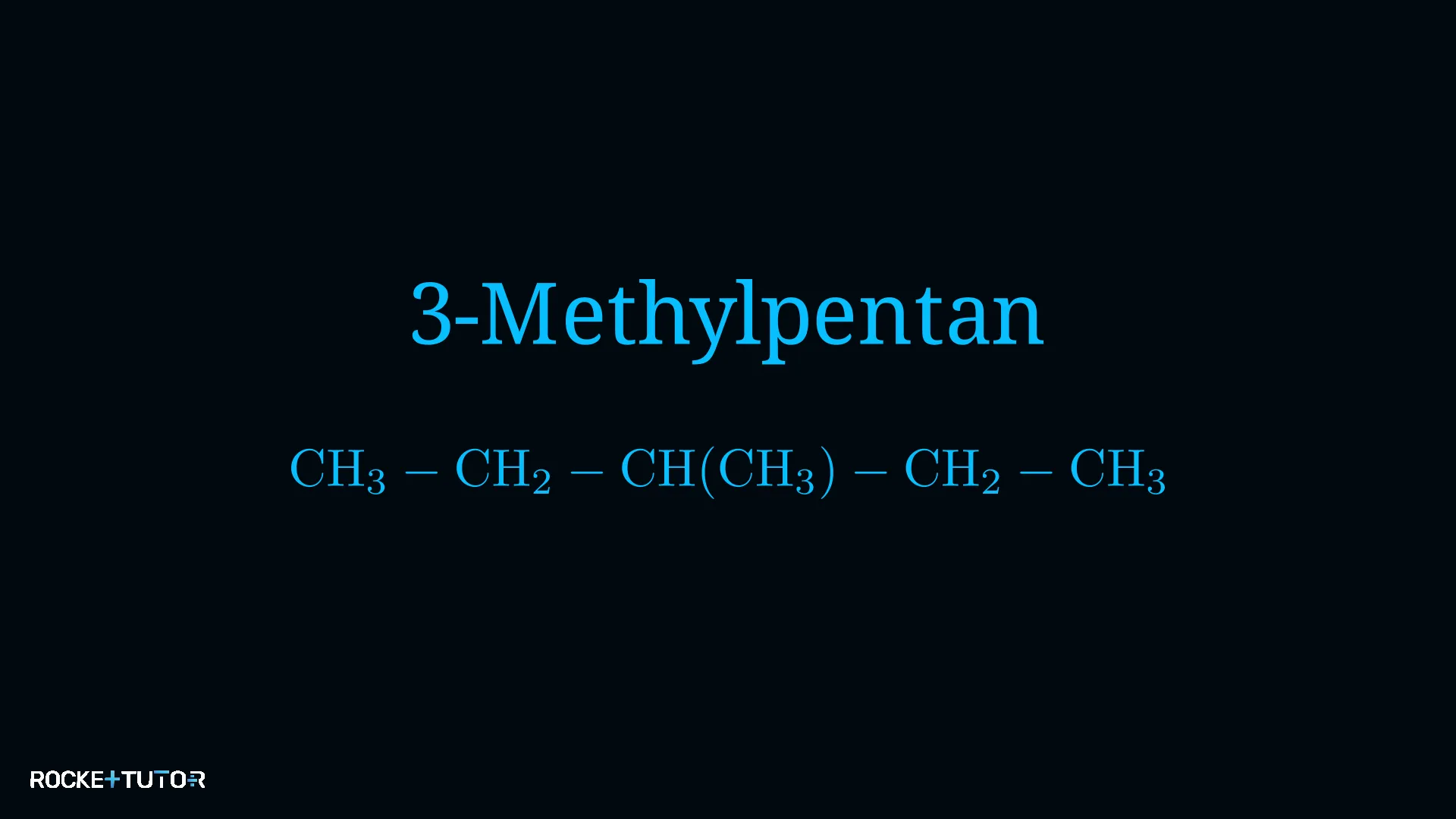

Die Halbstrukturformel lautet $\text{CH}_3\text{-CH}_2\text{-CH(CH}_3\text{)-CH}_2\text{-CH}_3$.

---

Aufgabentyp 2: Strukturisomere finden

Was passiert, wenn wir eine Summenformel wie $\text{C}_6\text{H}_{14}$ haben? Wir können die 6 C-Atome in einer langen Kette anordnen. Wir können aber auch eine Kette aus 5 C-Atomen machen und das 6. C-Atom als Abzweigung in die Mitte setzen.

Moleküle, die dieselbe Summenformel, aber eine unterschiedliche Struktur (Verknüpfung der Atome) haben, nennt man Isomere.

Weil Isomere unterschiedliche Formen haben, verhalten sie sich auch physikalisch anders. Lange, gerade Moleküle können sich eng aneinanderlegen und ziehen sich stark an. Verzweigte Moleküle sind eher kugelförmig und können sich nicht so gut aneinanderlegen. Weil sie sich schwächer anziehen, lassen sie sich leichter voneinander trennen – sie sieden also schon bei niedrigeren Temperaturen.

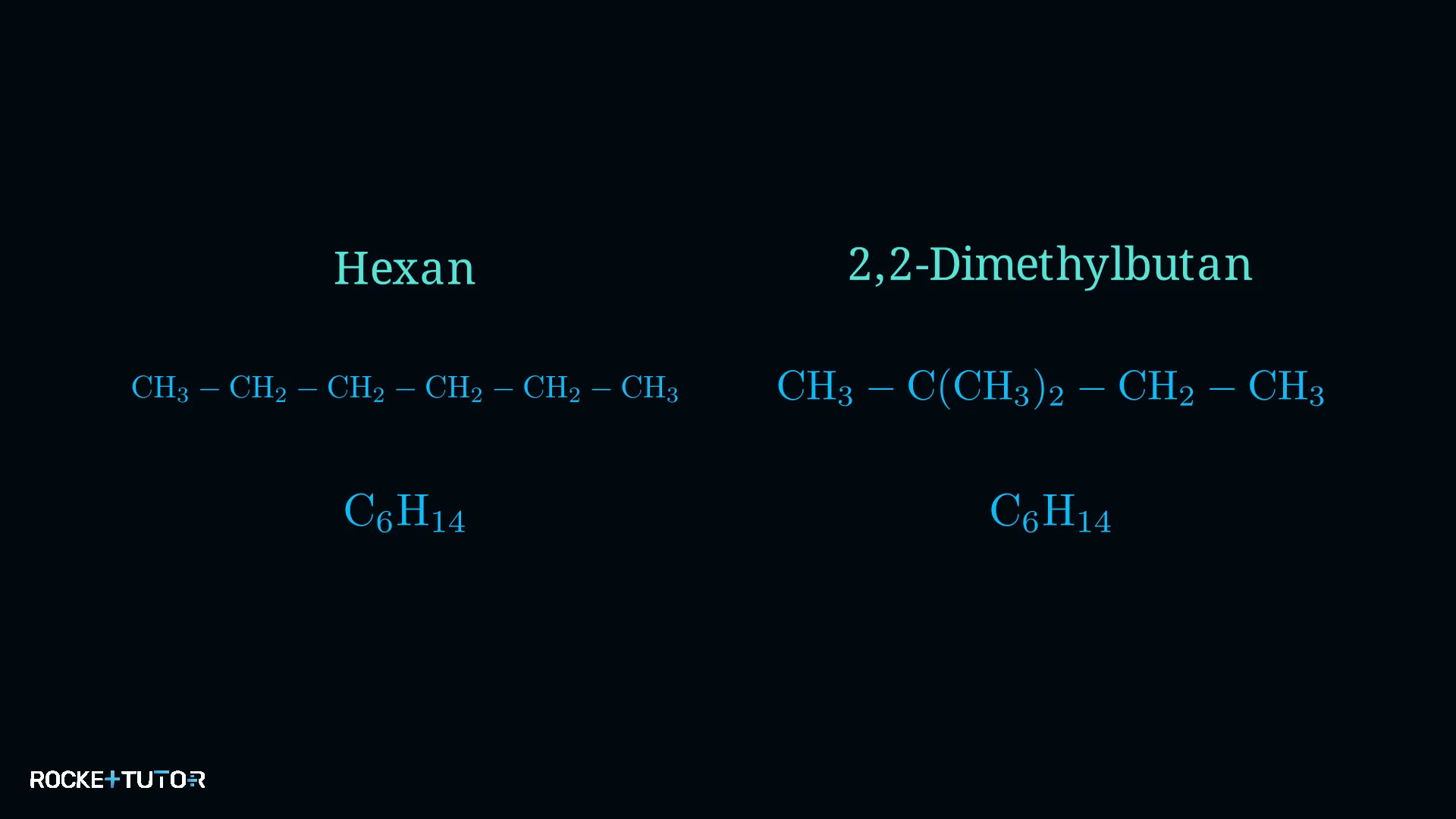

Das zeigt sich deutlich an den Siedetemperaturen ($\theta_{sd}$) der Isomere von $\text{C}_6\text{H}_{14}$:

$\begin{array}{l|l} \text{Isomer (Summenformel } \text{C}_6\text{H}_{14}) & \text{Siedetemperatur} \\ \hline \text{Hexan (unverzweigt)} & 68 \text{ }^\circ\text{C} \\ \text{2-Methylpentan (leicht verzweigt)} & 60 \text{ }^\circ\text{C} \\ \text{2,3-Dimethylbutan (stärker verzweigt)} & 58 \text{ }^\circ\text{C} \\ \text{2,2-Dimethylbutan (stark verzweigt)} & 50 \text{ }^\circ\text{C} \end{array}$

Je stärker das Molekül verzweigt ist, desto niedriger ist seine Siedetemperatur.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Unverzweigte Kette aufstellen – Zeichne zuerst alle Kohlenstoffatome in einer einzigen, langen, geraden Reihe.
2. Schritt 2: Kette verkürzen und verzweigen – Nimm ein C-Atom vom Ende der Kette weg. Setze dieses C-Atom als Abzweigung an ein mittleres C-Atom der neuen, kürzeren Kette. (Achtung: Setzt du es wieder ans Ende, hast du nur die Kette gebogen, aber kein neues Isomer erschaffen!).
3. Schritt 3: Positionen prüfen – Verschiebe die Abzweigung an andere C-Atome, um zu prüfen, ob neue Muster entstehen. Lese das Molekül dabei auch rückwärts, um sicherzugehen, dass du nicht versehentlich dasselbe Molekül spiegelverkehrt gezeichnet hast.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Halbstrukturformeln fassen Wasserstoffatome zusammen (z. B. $\text{CH}_3$), um Moleküle übersichtlicher darzustellen.
• Klammern werden genutzt, um Abzweigungen oder sich wiederholende Gruppen kurz aufzuschreiben.
• Isomere sind Moleküle mit exakt derselben Summenformel, aber einer unterschiedlichen Struktur.
• Je stärker ein Isomer verzweigt ist, desto schwächer ziehen sich die Moleküle an und desto niedriger ist seine Siedetemperatur.
