Was ist die Molekülgeometrie (EPA-Modell)?

Die Molekülgeometrie beschreibt die dreidimensionale Anordnung von Atomen in einem Molekül. Das EPA-Modell (Elektronenpaarabstoßungs-Modell) hilft dir dabei, diese Form vorherzusagen. Es besagt, dass sich Elektronenpaare gegenseitig abstoßen und daher den größtmöglichen Abstand zueinander einnehmen.

Was ist der Unterschied zwischen dem EPA-Modell und dem VSEPR-Modell?

Es gibt keinen Unterschied! EPA steht für Elektronenpaarabstoßung und ist der deutsche Begriff. VSEPR steht für Valence Shell Electron Pair Repulsion und ist die englische Abkürzung. Beide Begriffe beschreiben exakt dasselbe Modell zur Bestimmung der Molekülgeometrie.

Warum brauchen nicht-bindende Elektronenpaare mehr Platz?

Nicht-bindende Elektronenpaare werden nur von einem Atomkern angezogen, während bindende Paare von zwei Kernen in die Länge gezogen werden. Dadurch sind nicht-bindende Paare „bauchiger“ und beanspruchen mehr Raum. Sie drücken die anderen Bindungen stärker zusammen, was die Bindungswinkel im Molekül verkleinert.

Wie zähle ich Doppelbindungen im EPA-Modell?

Im EPA-Modell werden Doppel- und Dreifachbindungen genau wie eine Einfachbindung als ein einziger Elektronenbereich gezählt. Da sich die Elektronen in der Mehrfachbindung im selben räumlichen Bereich zwischen den zwei Atomen befinden, wirken sie bei der Abstoßung wie ein einzelner, dicker Bereich.

Molekülgeometrie (EPA-Modell) berechnen

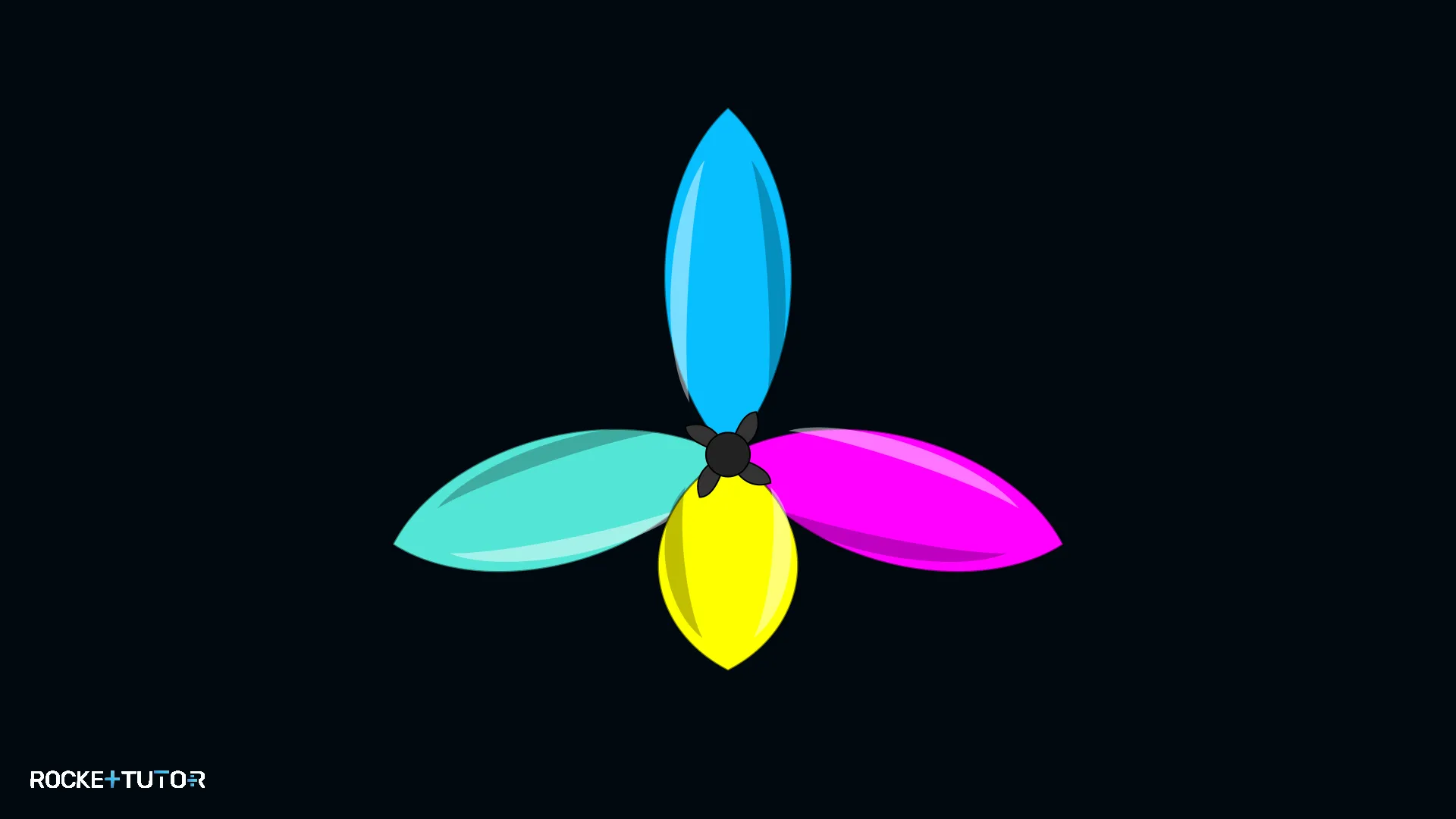

Stell dir vor, du pustest vier längliche Luftballons auf und knotest sie in der Mitte zusammen. Was passiert? Sie legen sich nicht flach auf den Tisch. Stattdessen drücken sie sich gegenseitig weg und breiten sich in alle Richtungen des Raumes aus, um maximalen Platz zu haben.

Genau das Gleiche passiert bei der Molekülgeometrie (EPA/VSEPR-Modell) in der Chemie! Bisher hast du Moleküle immer flach auf ein Blatt Papier gezeichnet (2D). Aber in der Realität sind Moleküle dreidimensional (3D). In diesem Artikel lernst du ein einfaches Modell kennen, mit dem du vorhersagen kannst, wie Moleküle in der Realität aussehen und warum sie sich wie unsichtbare Luftballons verhalten.

Vorwissen

Strukturformeln (Lewis-Formeln): Eine 2D-Zeichnung, die zeigt, wie Atome in einem Molekül verbunden sind. Beispiel: Bei Wasser ( $\text{H}_2\text{O}$ ) steht das Sauerstoffatom in der Mitte und ist mit zwei Wasserstoffatomen verbunden.
Elektronenpaare: Wir unterscheiden zwei Arten von Elektronenpaaren um ein Atom herum. Beispiel: Im Wassermolekül gibt es bindende Elektronenpaare (die Striche zwischen O und H) und nicht-bindende Elektronenpaare (die freien Striche nur am O-Atom).

Aufgabentyp 1: Vorhersage von 3D-Strukturen mit dem EPA-Modell

Um von der flachen 2D-Zeichnung zur echten 3D-Form zu kommen, nutzen Chemiker das EPA-Modell (Elektronenpaarabstoßungs-Modell, oft auch VSEPR-Modell genannt).

Die Grundregel ist extrem simpel: Elektronen sind negativ geladen. Gleiche Ladungen stoßen sich ab. Daher ordnen sich alle Elektronenpaare um ein Atom herum so an, dass sie den größtmöglichen Abstand zueinander haben.

Schauen wir uns die vier wichtigsten Formen an:

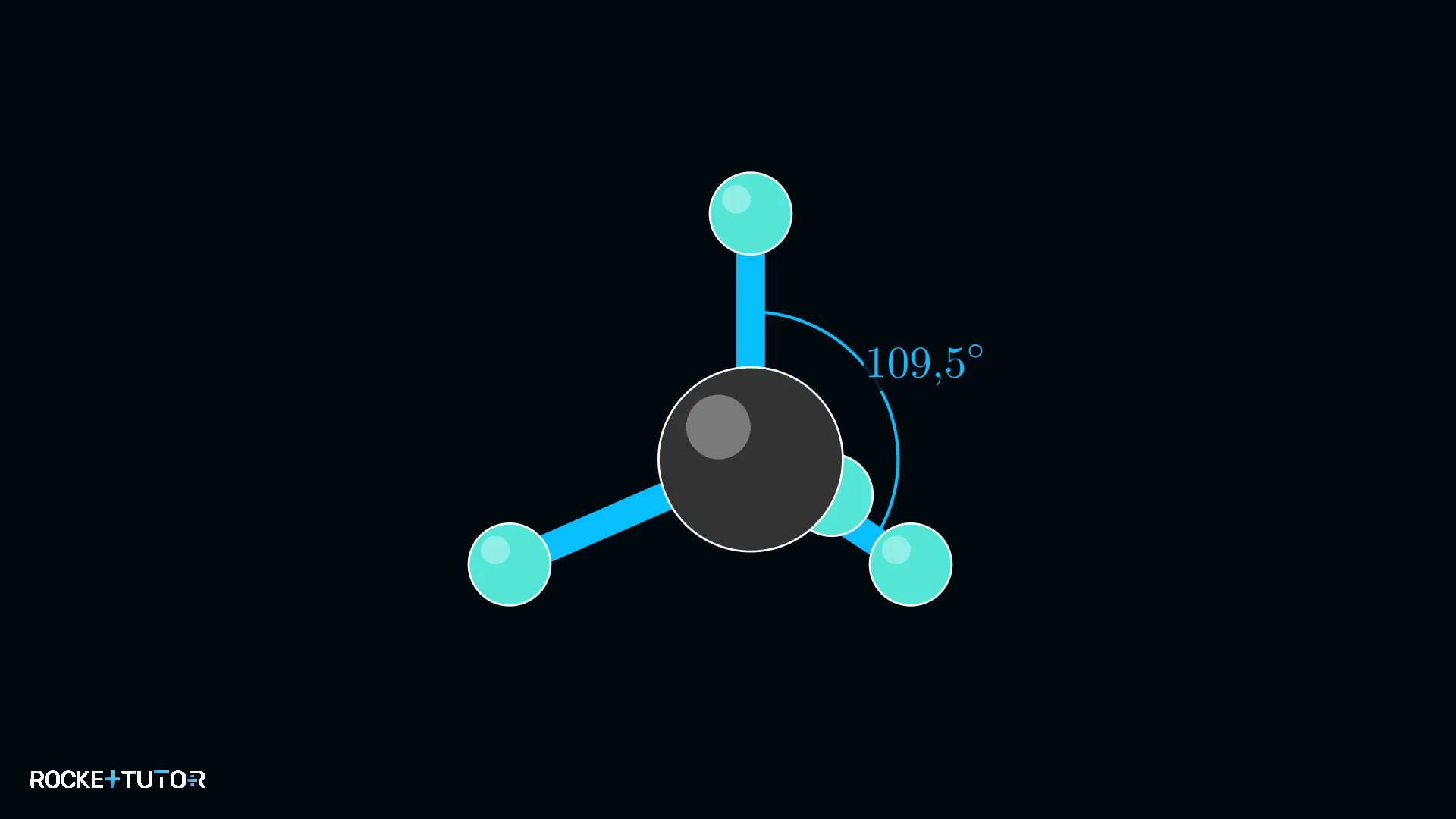

1. Tetraedrisch (Beispiel: Methan, $\text{CH}_4$ ) Das Kohlenstoffatom in der Mitte hat vier bindende Elektronenpaare. Um maximalen Abstand zu halten, ordnen sie sich in Form eines Tetraeders (einer dreieckigen Pyramide) an. Der Standardwinkel zwischen den Bindungen beträgt hier genau 109,5°.

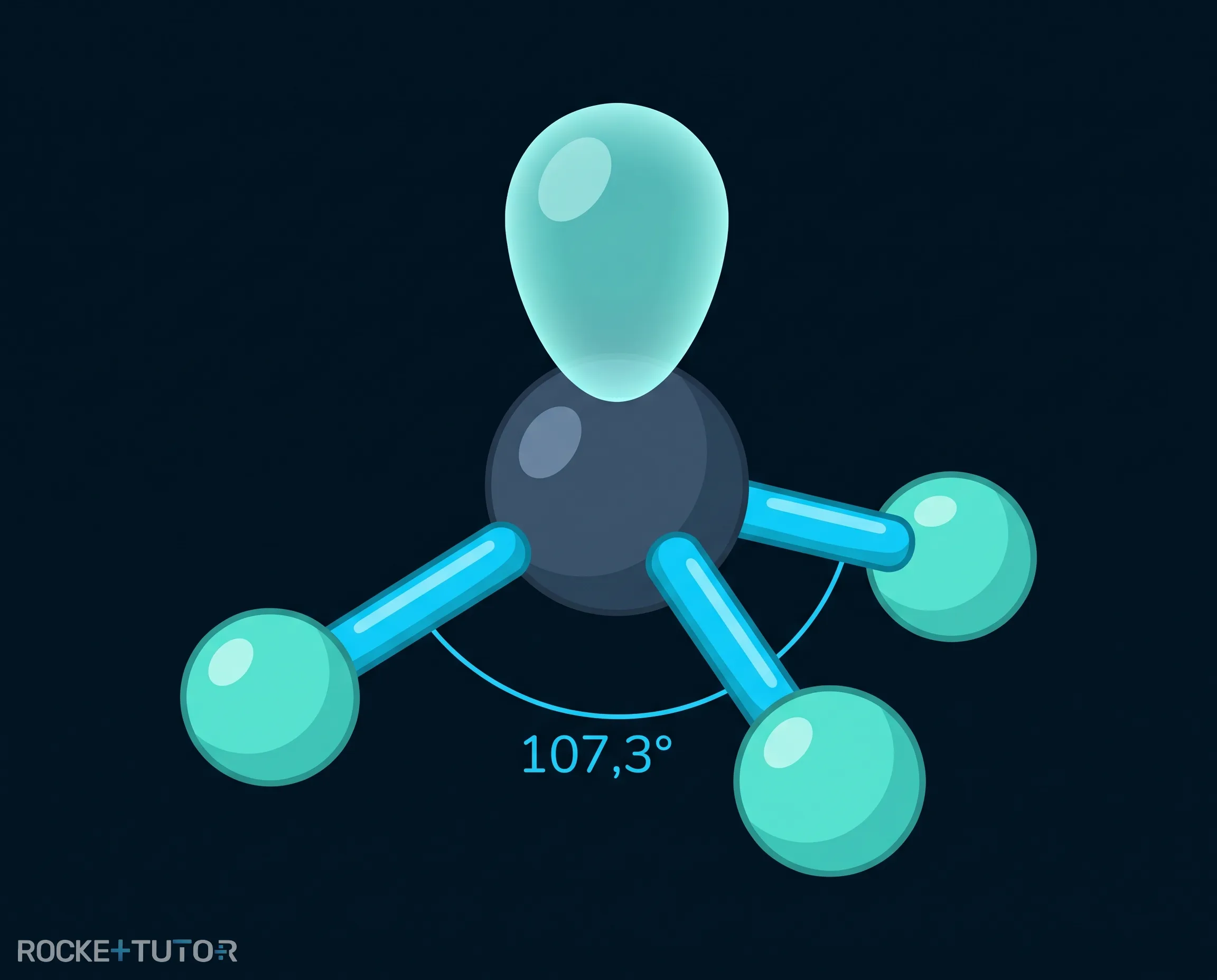

2. Pyramidal (Beispiel: Ammoniak, $\text{NH}_3$ ) Ammoniak hat drei bindende Elektronenpaare und ein nicht-bindendes Elektronenpaar. Wichtig: Nicht-bindende Elektronenpaare sind wie besonders dicke Luftballons. Sie beanspruchen mehr Platz als bindende Paare! Dadurch drücken sie die anderen Bindungen etwas stärker zusammen. Der Winkel schrumpft auf 107,3°. Da wir das freie Elektronenpaar nicht als Atom sehen, sieht das Molekül aus wie eine flache Pyramide.

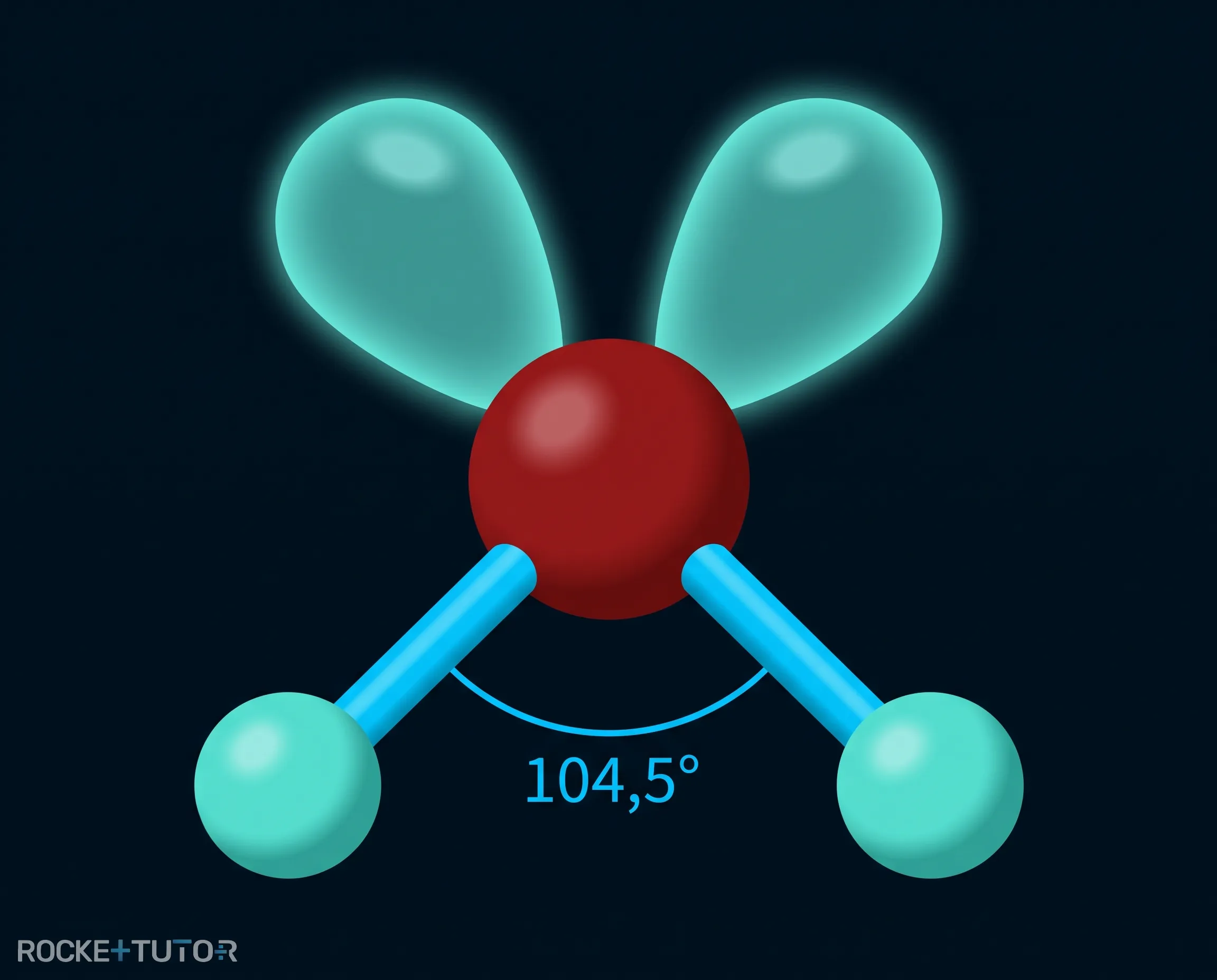

3. Gewinkelt (Beispiel: Wasser, $\text{H}_2\text{O}$ ) Wasser hat zwei bindende und gleich zwei nicht-bindende Elektronenpaare. Diese zwei "dicken Ballons" brauchen so viel Platz, dass sie die Wasserstoffatome noch weiter zusammendrücken. Der Winkel schrumpft weiter auf 104,5°. Das Molekül ist gewinkelt (V-förmig).

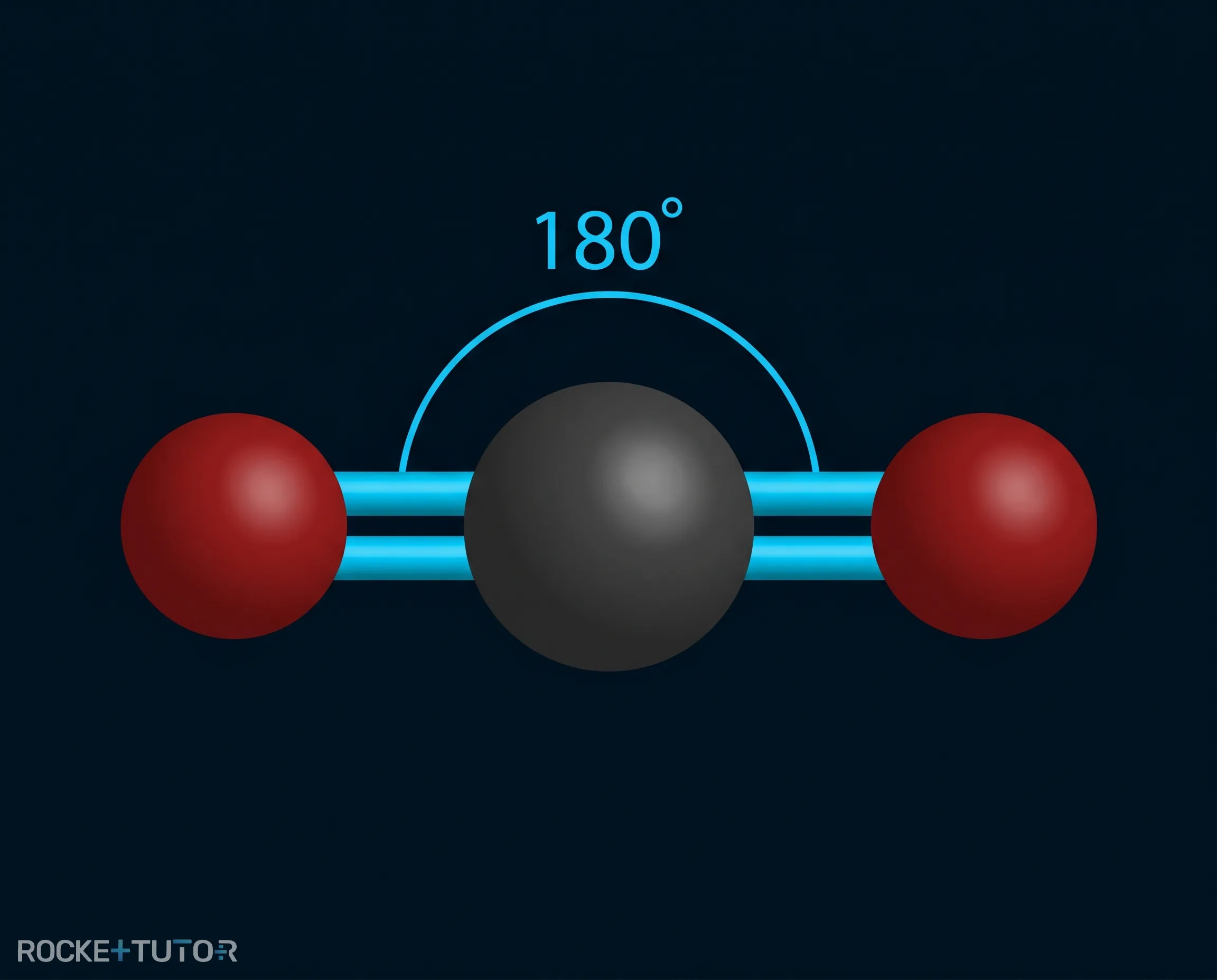

4. Linear (Beispiel: Kohlenstoffdioxid, $\text{CO}_2$ ) Was passiert bei Doppel- oder Dreifachbindungen? Im EPA-Modell werden sie einfach wie ein einziges, dickes Elektronenpaar (ein Bereich) behandelt. Bei $\text{CO}_2$ gibt es links und rechts vom Kohlenstoff je eine Doppelbindung. Diese zwei Bereiche stoßen sich ab und ordnen sich genau gegenüber an. Das Molekül ist linear, der Winkel beträgt 180°.

Schritt-für-Schritt-Anleitung

2D-Strukturformel zeichnen: Zeichne das Molekül flach auf und markiere alle bindenden und nicht-bindenden Elektronenpaare am zentralen Atom.
Elektronenbereiche zählen: Zähle, wie viele "Abstoßungs-Bereiche" es um das Zentralatom gibt (jedes nicht-bindende Paar = 1 Bereich, jede Einfachbindung = 1 Bereich, jede Mehrfachbindung = 1 Bereich).
Grundform bestimmen: Ordne die Bereiche so an, dass sie maximalen Abstand haben (4 Bereiche = Tetraedrisch, 3 Bereiche = Trigonal-planar, 2 Bereiche = Linear).
Wahre Form ableiten: Decke die nicht-bindenden Elektronenpaare gedanklich ab. Die Form, die jetzt durch die sichtbaren Atome gebildet wird, ist die wahre Molekülgeometrie.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Bestimme die räumliche Struktur von Schwefelwasserstoff ( $\text{H}_2\text{S}$ ). Das Schwefelatom (S) steht in der Mitte, hat zwei Einfachbindungen zu Wasserstoff (H) und zwei freie Elektronenpaare.

Fortschritt

4 / 4

Schritt 1
2D-Strukturformel zeichnen
Das zentrale S-Atom ist mit zwei H-Atomen verbunden und besitzt zwei freie Elektronenpaare.

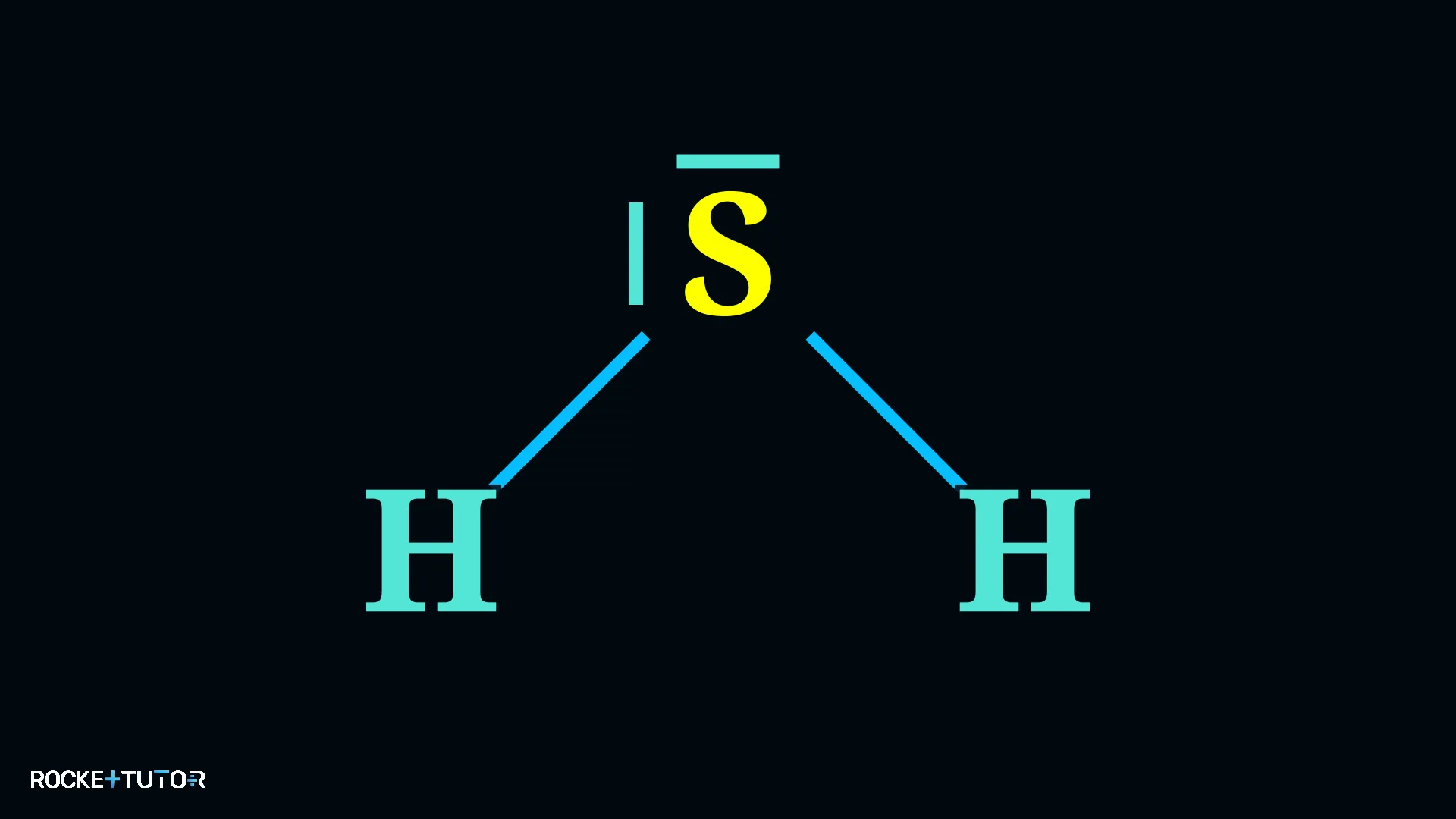

Lewis-Formel von Schwefelwasserstoff
Schritt 2
Elektronenbereiche zählen
Es gibt 2 bindende Paare + 2 nicht-bindende Paare = Insgesamt 4 Bereiche.
Schritt 3
Grundform bestimmen
4 Bereiche ordnen sich grundsätzlich in einem Tetraeder an.
Schritt 4 · Ergebnis
Wahre Form ableiten
Da zwei der vier Ecken des Tetraeders von unsichtbaren, nicht-bindenden Elektronenpaaren besetzt sind, bleiben nur das S-Atom und die zwei H-Atome sichtbar.

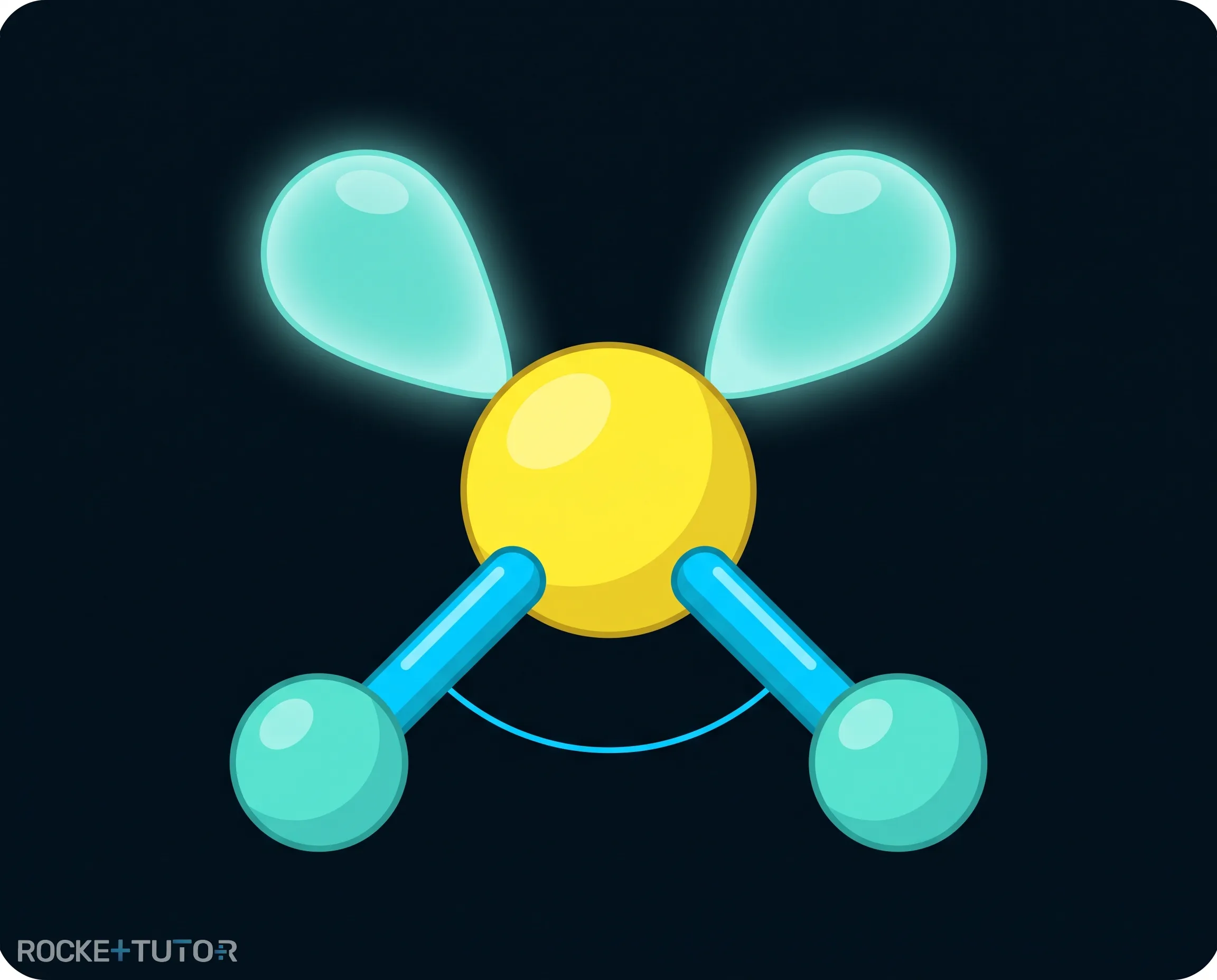

Gewinkelte Struktur von Schwefelwasserstoff

Ergebnis:

Die wahre Struktur ist gewinkelt (genau wie bei Wasser).

Beispiel 2

Aufgabe

Bestimme die räumliche Struktur von Blausäure ( $\text{HCN}$ ). Das Kohlenstoffatom (C) steht in der Mitte, hat eine Einfachbindung zu Wasserstoff (H) und eine Dreifachbindung zu Stickstoff (N). Am C-Atom gibt es keine freien Elektronenpaare.

Fortschritt

4 / 4

Schritt 1
2D-Strukturformel zeichnen
Die Struktur ist $\text{H} - \text{C} \equiv \text{N}$ .
Schritt 2
Elektronenbereiche zählen
Das zentrale C-Atom hat eine Einfachbindung (1 Bereich) und eine Dreifachbindung. Erinnerung: Mehrfachbindungen zählen als 1 Bereich! Es gibt also insgesamt 2 Bereiche um das C-Atom.
Schritt 3
Grundform bestimmen
2 Bereiche stoßen sich ab und ordnen sich maximal weit voneinander entfernt an (180°).
Schritt 4 · Ergebnis
Wahre Form ableiten
Da es am zentralen C-Atom keine nicht-bindenden Elektronenpaare gibt, ist die Grundform gleich der wahren Form.

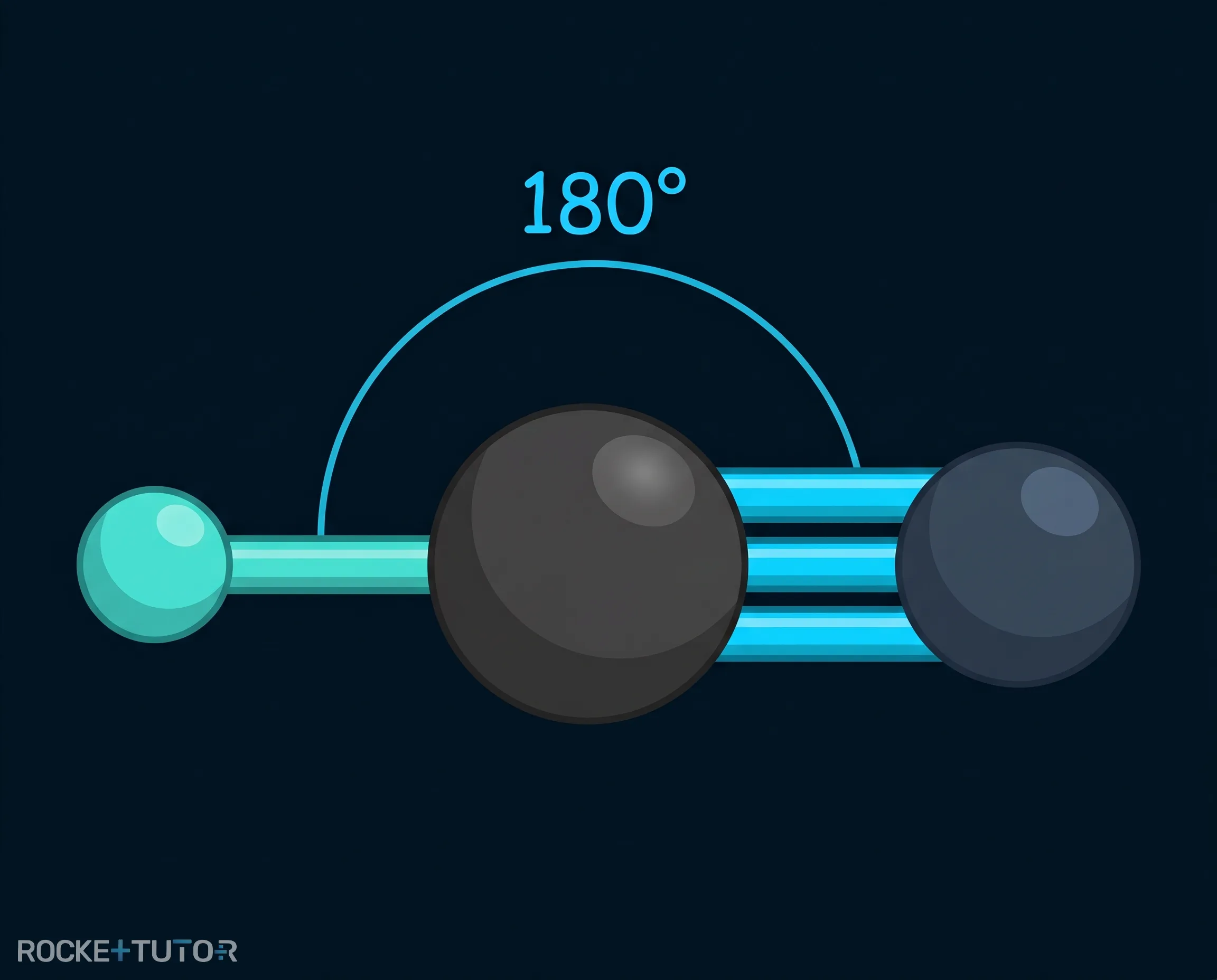

Lineare Struktur von Blausäure

Ergebnis:

Das Molekül ist linear.

Wichtige Erkenntnisse

Das EPA-Modell besagt, dass sich Elektronenpaare maximal voneinander abstoßen.
Nicht-bindende Elektronenpaare brauchen mehr Platz und verkleinern die Winkel zwischen den Atomen.
Doppel- und Dreifachbindungen werden bei der Abstoßung wie ein einzelnes Elektronenpaar gezählt.
Wichtige Formen: Tetraedrisch (4 Bindungen), Pyramidal (3 Bindungen, 1 freies Paar), Gewinkelt (2 Bindungen, 2 freie Paare), Linear (z.B. bei 2 Doppelbindungen).
