Modellieren in Regelkreisen einfach erklärt: Systeme verstehen

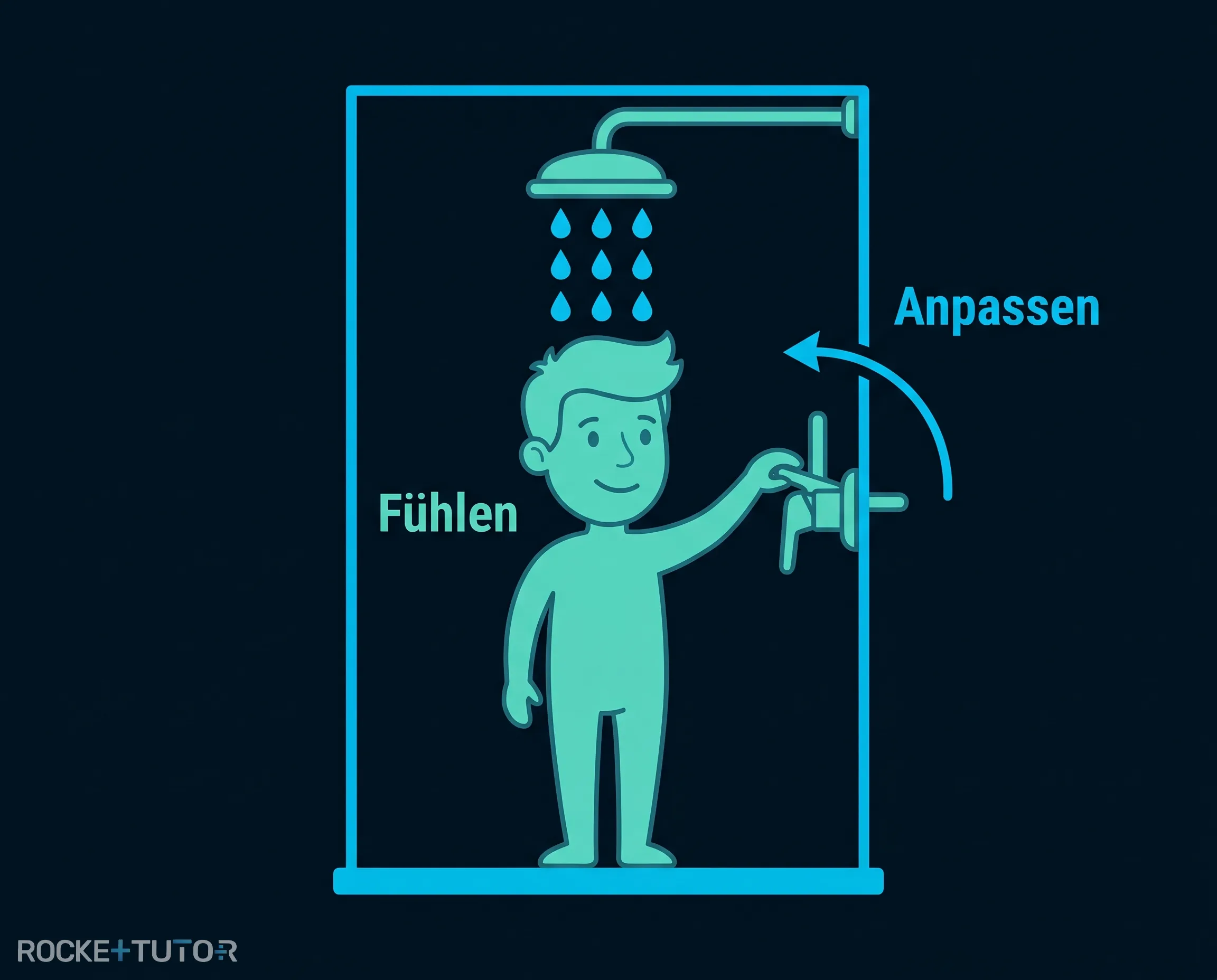

Stell dir vor, du stehst unter der Dusche und das Wasser ist plötzlich eiskalt. Was tust du? Du drehst den Wasserhahn weiter auf 'heiß'. Wird es dann zu heiß, drehst du ihn wieder ein Stück zurück. Du beobachtest ständig die Temperatur und passt dein Handeln an, bis das Wasser genau richtig ist.

Genau dieses Prinzip der ständigen Anpassung finden wir überall in der Natur und Technik. Beim Modellieren in Regelkreisen lernst du, wie man solche unsichtbaren Abläufe sichtbar macht. Wir werden untersuchen, wie sich verschiedene Faktoren gegenseitig beeinflussen und wie wir mit einfachen Modellen sogar das komplexe Klimasystem unserer Erde besser verstehen können.

Vorwissen

• Der Treibhauseffekt: Gase wie Kohlenstoffdioxid ($\text{CO}_2$) in der Atmosphäre halten die Wärmestrahlung der Erde zurück und erwärmen so den Planeten. Beispiel: Je mehr $\text{CO}_2$ in der Luft ist, desto stärker steigt die globale Durchschnittstemperatur.
• Der Kohlenstoffkreislauf: Kohlenstoff wandert ständig zwischen verschiedenen Speichern (Atmosphäre, Ozeane, Pflanzen) hin und her. Beispiel: Bäume nehmen beim Wachsen $\text{CO}_2$ aus der Luft auf, während bei der Verbrennung von Kohle wieder $\text{CO}_2$ freigesetzt wird.

Aufgabentyp 1: Systeme analysieren und Modellieren in Regelkreisen

Wenn wir technische oder natürliche Systeme betrachten, müssen wir zwei grundlegende Vorgänge unterscheiden: das Steuern und das Regeln.

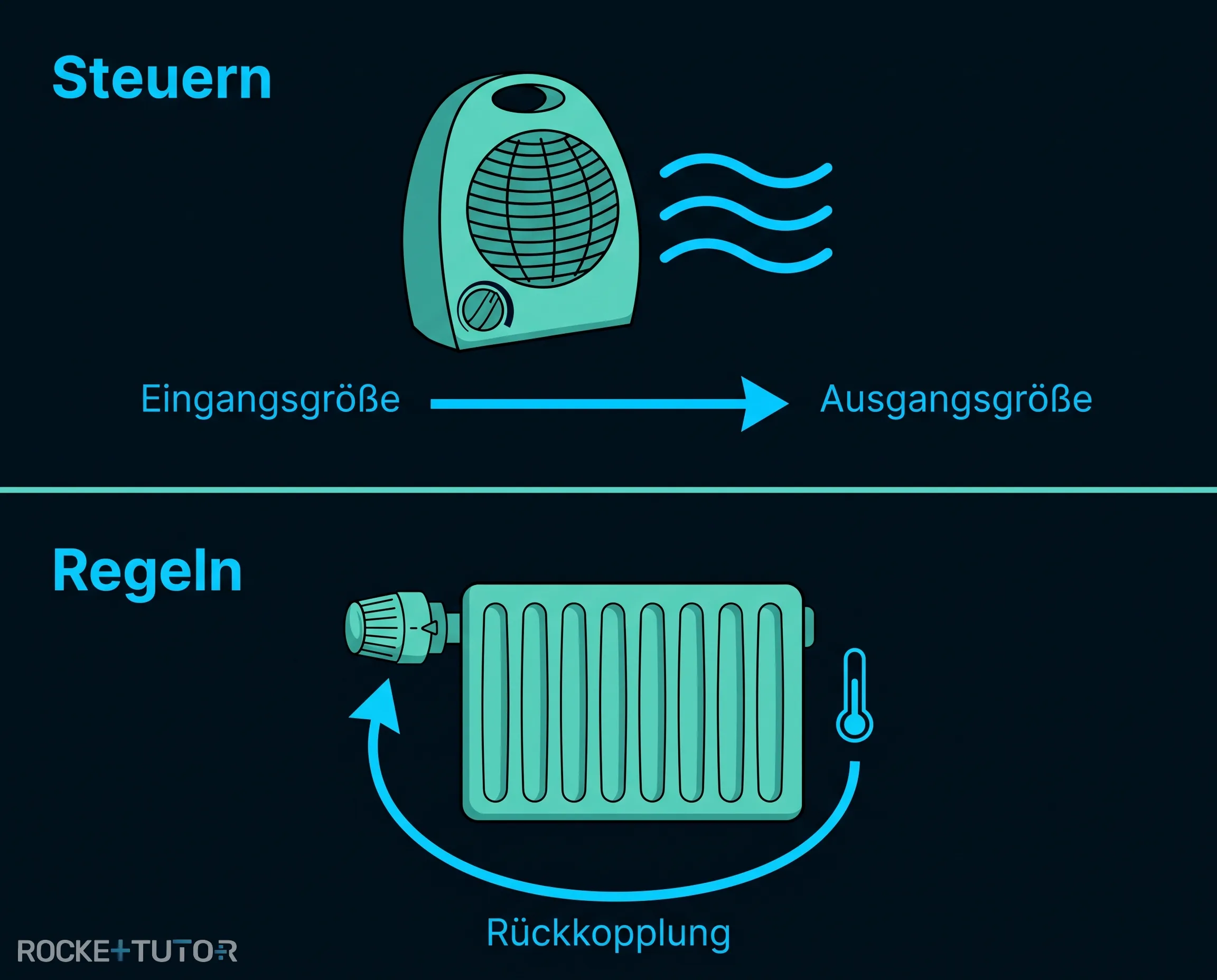

Beim Steuern veränderst du eine Eingangsgröße, um ein bestimmtes Ergebnis (die Ausgangsgröße) zu erzielen. Es ist wie eine Einbahnstraße: Das System reagiert nicht auf das Ergebnis. Ein Beispiel: Du drehst einen einfachen Heizlüfter auf Stufe 3. Der Lüfter heizt nun ununterbrochen mit dieser Leistung. Wenn im Raum plötzlich die Sonne durchs Fenster scheint und es extrem heiß wird, heizt der Lüfter trotzdem stur weiter. Er überprüft das Ergebnis nicht.

Das Regeln geht einen entscheidenden Schritt weiter. Hier haben die bewirkten Änderungen eine Rückwirkung auf das System selbst. Es entsteht ein geschlossener Kreislauf.

Ein Beispiel für das Regeln ist ein Heizungsthermostat. Du stellst eine Zieltemperatur (den Sollwert) von $20 \text{ °C}$ ein. Das System heizt. Sobald ein eingebauter Fühler misst, dass die $20 \text{ °C}$ erreicht sind, schaltet das Thermostat die Heizung automatisch ab. Fällt die Temperatur wieder, schaltet es sie wieder ein. Der Regler reagiert also auf die tatsächliche Raumtemperatur und wirkt dem ständigen Heizen entgegen, um den Zielwert zu halten.

Um zu beschreiben, wie verschiedene Dinge (Variablen) in einem System zusammenhängen, nutzen wir den Begriff der Kopplung.

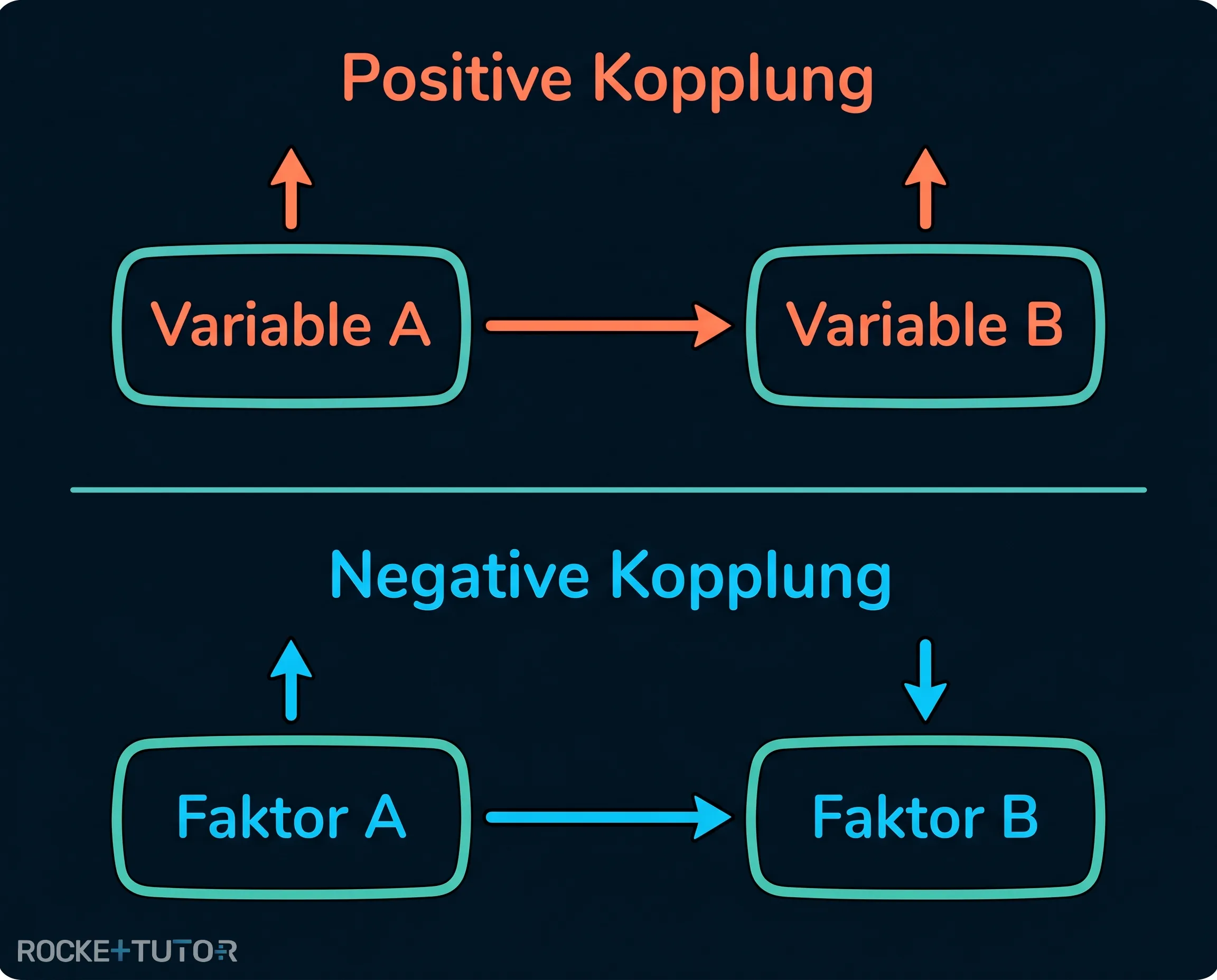

• Positive Kopplung: Hier gilt die Regel „Je mehr – desto mehr“. Wenn eine Variable steigt, steigt auch die andere. (Beispiel: Je mehr man arbeitet, desto mehr Geld verdient man).
• Negative Kopplung: Hier gilt die Regel „Je mehr – desto weniger“. Wenn eine Variable steigt, sinkt die andere. (Beispiel: Je mehr man Geld ausgibt, desto weniger bleibt auf dem Konto).

Wenn sich zwei Variablen nicht nur in eine Richtung beeinflussen, sondern gegenseitig, sprechen wir von einer Rückkopplung (Feedback). Variable A verändert Variable B, und Variable B verändert im Gegenzug wieder Variable A. Es entsteht ein Kreislauf.

Besonders wichtig ist die negative Rückkopplung. Sie liegt vor, wenn ein System einer anfänglichen Veränderung entgegenwirkt. Erinnerst du dich an das Thermostat? Wenn es zu warm wird, wird die Heizung gedrosselt (Je mehr Temperatur, desto weniger Heizleistung). Diese negative Rückkopplung ist das zentrale Merkmal einer Regelung, denn sie ermöglicht es einem System, sich selbst zu regulieren und ein stabiles Gleichgewicht zu halten.

Die Folgen veränderter Kohlenstoffdioxid-Emissionen ($\text{CO}_2$) auf unser Klima sind extrem komplex. Um diese Wechselwirkungen zu verstehen, nutzen Wissenschaftler Regelkreise, um Umweltmodelle zu erstellen.

Wichtig: Alle theoretischen Modelle sind immer nur Vereinfachungen der Realität. Sie lassen oft bestimmte, sehr komplizierte Faktoren außen vor, um das große Ganze anschaulich zu machen.

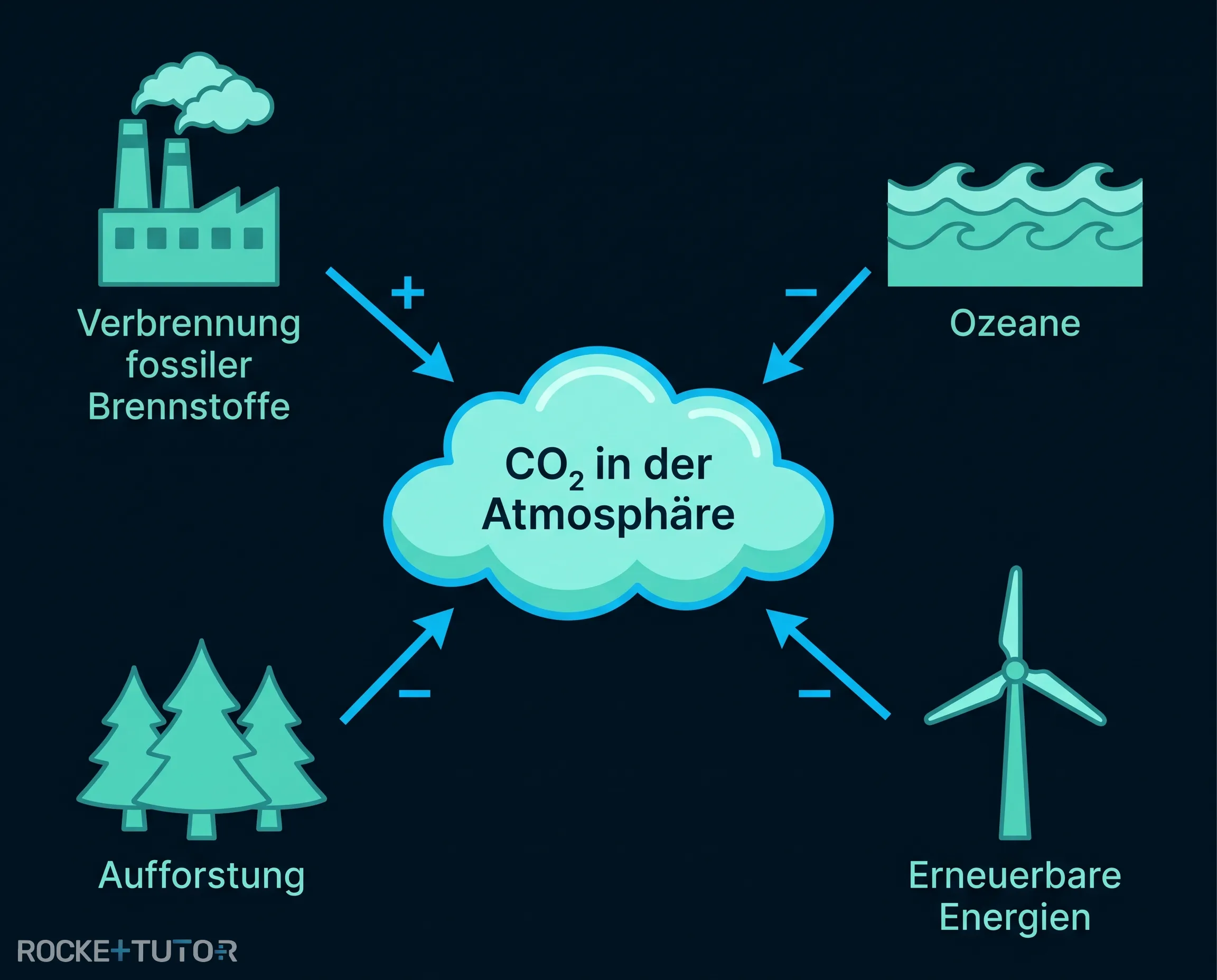

Betrachten wir ein vereinfachtes Modell mit dem $\text{CO}_2$-Gehalt der Atmosphäre als zentralem Faktor:

• Positive Kopplung: Die Verbrennung fossiler Brennstoffe (wie Kohle oder Öl) erhöht den $\text{CO}_2$-Gehalt. Die Regel lautet: Je mehr fossile Brennstoffe verbrannt werden, desto mehr $\text{CO}_2$ gelangt in die Atmosphäre.
• Negative Kopplung: Es gibt auch Faktoren, die den $\text{CO}_2$-Gehalt senken. Dazu gehören der Ausbau erneuerbarer Energiequellen, die Aufnahme von $\text{CO}_2$ durch die Ozeane oder die Aufforstung von Wäldern. Hier lautet die Regel: Je mehr Bäume gepflanzt werden, desto weniger $\text{CO}_2$ bleibt in der Atmosphäre übrig.

Indem wir diese positiven und negativen Kopplungen in einem Diagramm verbinden, können wir vorhersagen, wie sich das System Erde bei bestimmten Veränderungen verhalten wird.

Schritt-für-Schritt-Anleitung

1. Identifiziere die Variablen: Finde heraus, welche zwei (oder mehr) Größen sich verändern können, und unterstreiche sie im Text.
2. Bestimme die Art der Kopplung: Bilde im Kopf einen Satz mit „Je mehr..., desto...“, um positive oder negative Kopplungen zu erkennen.
3. Prüfe auf Rückkopplung: Untersuche, ob es eine Einbahnstraße ist oder ob die zweite Variable auf die erste zurückwirkt und das System sich selbst stabilisiert.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Steuern: Einbahnstraße. Eine Eingangsgröße wird verändert, das System reagiert aber nicht auf das Ergebnis.
• Regeln: Kreislauf. Das System misst das Ergebnis und passt sich selbst an, um einen Zielwert zu halten.
• Positive Kopplung: „Je mehr – desto mehr“.
• Negative Kopplung: „Je mehr – desto weniger“.
• Negative Rückkopplung: Ein System wirkt einer Veränderung entgegen und stabilisiert sich dadurch selbst (z. B. Thermostat).
• Umweltmodelle: Nutzen Regelkreise, um komplexe Systeme wie das Klima darzustellen, sind aber immer Vereinfachungen der Realität.
