Dünnschichtchromatographie (DC) einfach erklärt: Rf-Wert

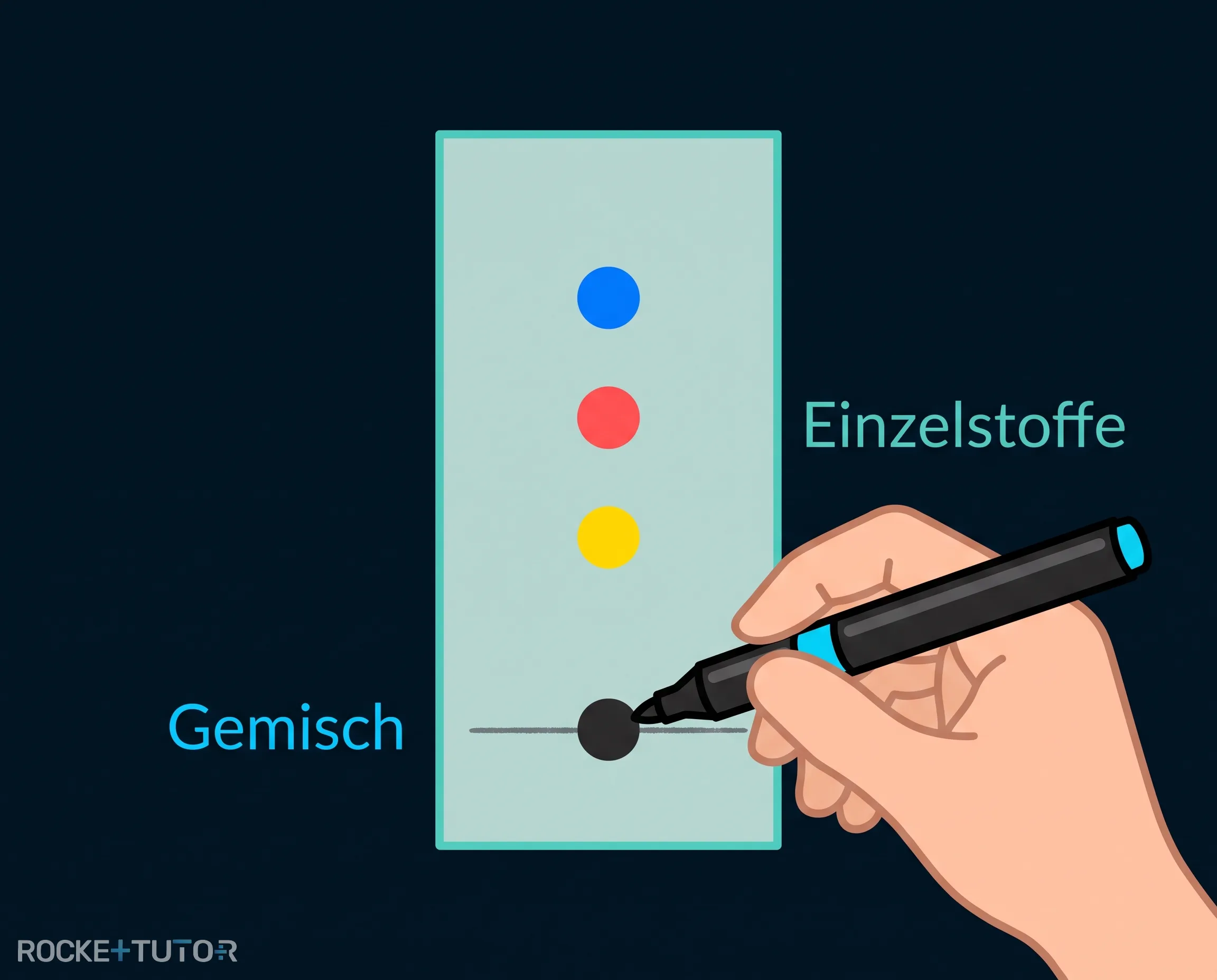

Hast du dich jemals gefragt, wie Kriminalbiologen herausfinden, welche geheimen Substanzen in einem Medikament stecken? Oder wie man beweist, dass ein schwarzer Filzstift eigentlich aus vielen bunten Farben zusammengemischt ist? Die Antwort ist ein chemischer Trick: Man trennt das Gemisch auf!

In dieser Lektion lernst du die Dünnschichtchromatographie (DC) kennen. Das ist eine Methode, mit der Chemiker verborgene Stoffe in einem Gemisch wie bei einem Wettrennen voneinander trennen und sichtbar machen.

Schnellantwort

Die Dünnschichtchromatographie (DC) ist ein physikalisch-chemisches Trennverfahren, mit dem Stoffgemische aufgetrennt werden. Dabei wandert ein flüssiges Fließmittel (mobile Phase) über eine ruhende Schicht (stationäre Phase) und nimmt die verschiedenen Bestandteile der Probe unterschiedlich schnell mit. So werden die einzelnen Stoffe sichtbar und können identifiziert werden.

Vorwissen

Bevor wir uns die Dünnschichtchromatographie genauer ansehen, solltest du diese Begriffe kennen:

• Gemische und Reinstoffe: Ein Gemisch besteht aus mehreren verschiedenen Stoffen, ein Reinstoff nur aus einer einzigen Stoffart. Beispiel: Salzwasser ist ein Gemisch, reines destilliertes Wasser ist ein Reinstoff.
• Zwischenmolekulare Kräfte: Unsichtbare Anziehungskräfte, die Moleküle aneinander binden (z. B. Van-der-Waals-Kräfte). Beispiel: Wasserstoffbrückenbindungen sorgen dafür, dass Wassertropfen zusammenhalten.

Aufgabentyp 1: Grundlagen der Dünnschichtchromatographie

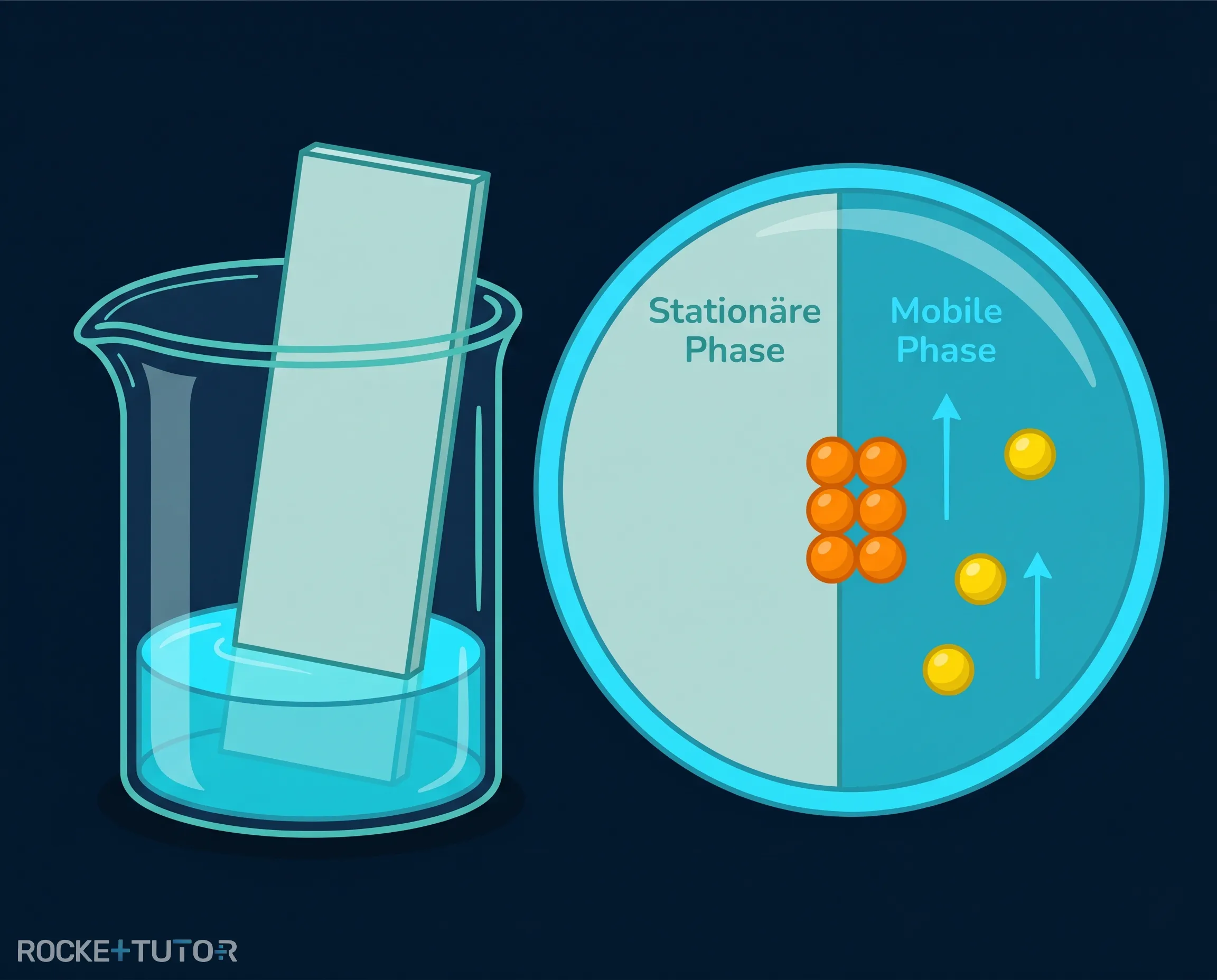

Die Dünnschichtchromatographie (kurz DC) ist wie ein Hindernislauf für Moleküle. Um ein Gemisch zu trennen, brauchen wir zwei Hauptbestandteile:

Die stationäre Phase ist die "Rennstrecke". Sie ruht und bewegt sich nicht. Meistens ist das eine weiße Schicht aus Kieselgel auf einer Plastik- oder Glasplatte.

Die mobile Phase (auch Fließmittel genannt) ist das "Wasser", das die Strecke hinauffließt. Es ist ein flüssiges Lösungsmittel, das von unten nach oben wandert und die aufgetragenen Proben wie ein Fluss mitreißt.

Warum trennen sich die Stoffe? Es gibt zwei Möglichkeiten:

• Adsorptionschromatografie: Die Stoffe haften (adsorbieren) unterschiedlich stark an der festen Oberfläche der stationären Phase. Wer stark haftet, ist langsam. Wer schwach haftet, wird vom Fließmittel schneller mitgerissen.
• Verteilungschromatografie: Hier befindet sich ein feiner flüssiger Film auf der Platte. Die Stoffe verteilen sich zwischen diesem Film und dem vorbeifließenden Fließmittel, je nachdem, in welcher Flüssigkeit sie sich besser lösen.

Aufgabentyp 2: Praktische Durchführung und wichtige Regeln

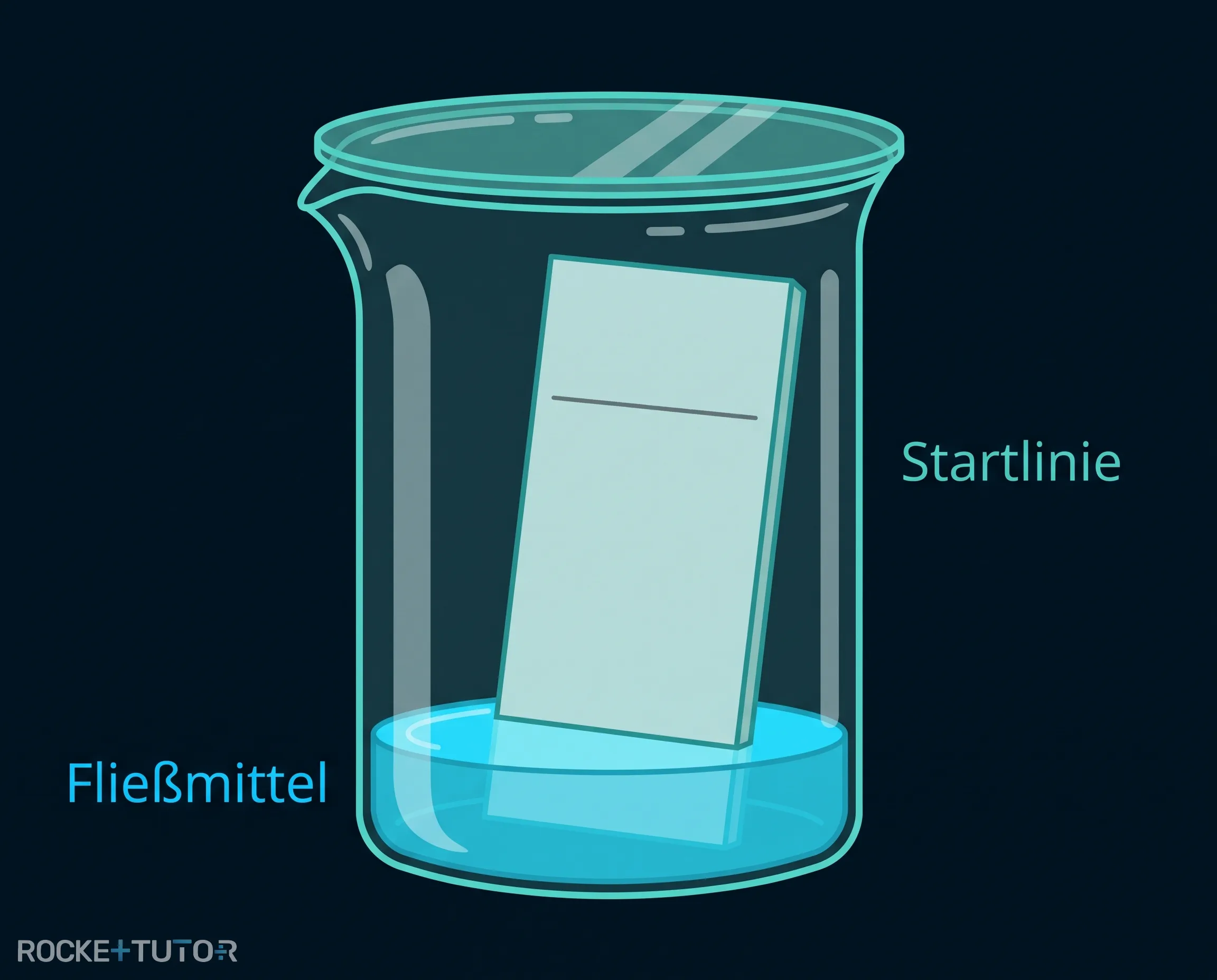

Damit das "Wettrennen" fair abläuft und das Ergebnis nicht verfälscht wird, gibt es beim Aufbau einer DC-Trennkammer strenge Regeln:

• Die Startlinie wird mit Bleistift gezeichnet: Ein Filzstift enthält selbst Farbstoffe, die sich auftrennen und das Ergebnis ruinieren würden. Graphit aus dem Bleistift löst sich nicht auf.
• Die Startlinie muss über dem Fließmittel liegen: Wenn die aufgetragenen Proben direkt in das Fließmittel am Boden eintauchen, werden sie einfach weggewaschen und lösen sich im Bad auf, anstatt die Platte hinaufzuwandern.

• Die Kammer muss mit einem Deckel verschlossen sein: Das verhindert, dass das Fließmittel verdunstet, und sorgt dafür, dass die Luft in der Kammer mit Lösungsmitteldampf gesättigt ist.
• Rechtzeitig stoppen: Das Experiment muss beendet werden, kurz bevor das Fließmittel den oberen Rand der Platte erreicht. Nur so kann man die sogenannte Fließmittelfront (die maximale Steighöhe) mit einem Bleistiftstrich genau markieren.

Trennung von Filzstiftfarben

Zweck: Sichtbarmachen der Trennung eines Farbgemisches und Anwendung der DC-Regeln.

Materialien: 1 DC-Platte, 1 Becherglas mit passendem Deckel, 10 mL Fließmittel (Ethanol-Wasser-Gemisch), 1 schwarzer wasserlöslicher Filzstift, 1 Bleistift.

⚠️ Sicherheitshinweis: Ethanol ist leicht entzündlich. Von offenen Flammen fernhalten. Schutzbrille tragen.

Durchführung:

1. Zeichne mit dem Bleistift eine Startlinie etwa 1,5 cm vom unteren Rand der DC-Platte.
2. Tupfe einen kleinen Punkt mit dem schwarzen Filzstift auf die Mitte der Startlinie.
3. Fülle das Becherglas mit den 10 mL Fließmittel, sodass der Boden knapp bedeckt ist.
4. Stelle die DC-Platte aufrecht in das Becherglas und schließe sofort den Deckel.
5. Nimm die Platte heraus, kurz bevor das Fließmittel den oberen Rand erreicht, und markiere die Fließmittelfront mit dem Bleistift.

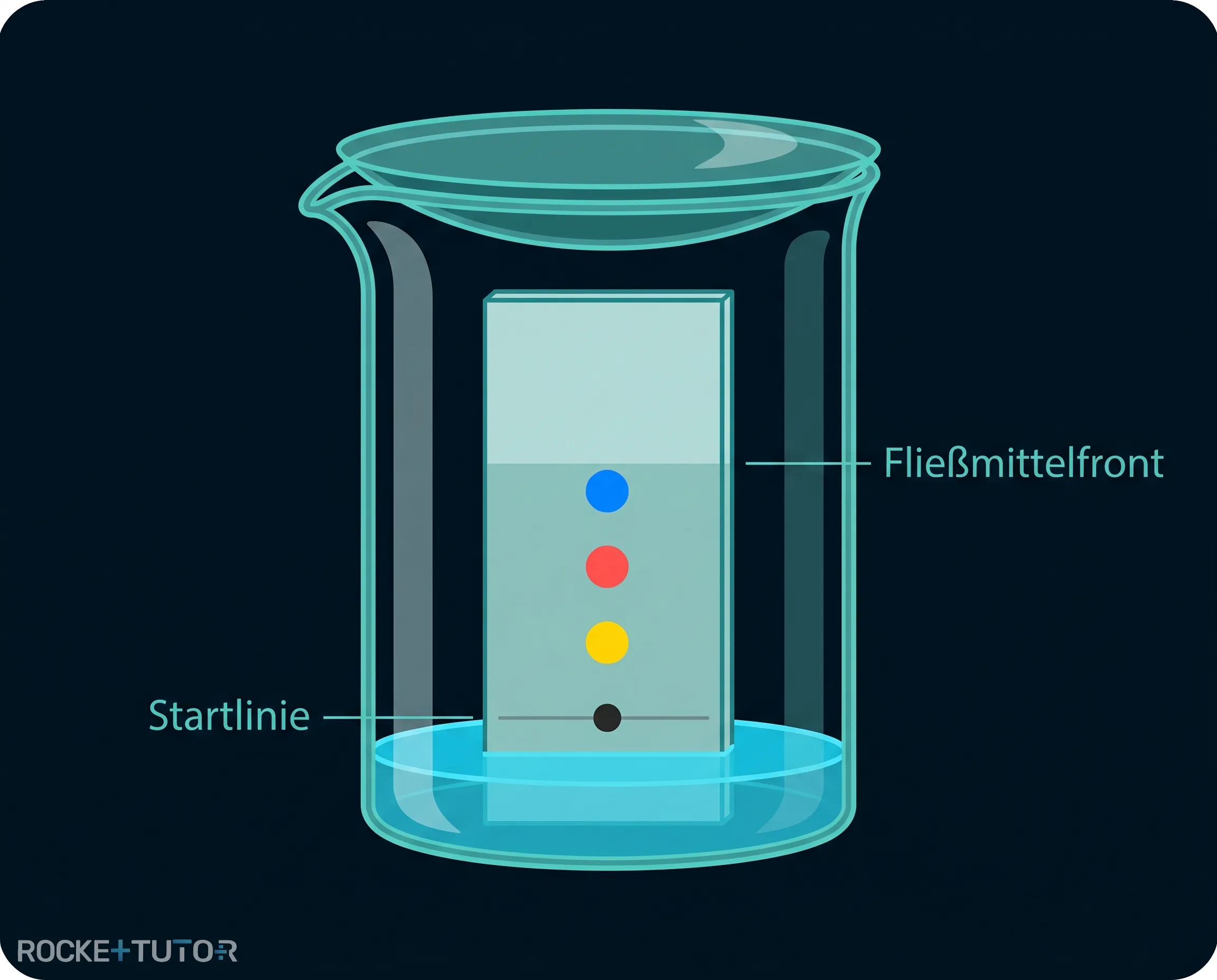

Beobachtung: Das Fließmittel wandert auf der Platte nach oben. Der schwarze Punkt wandert mit und teilt sich nach und nach in einen blauen, roten und gelben Fleck auf, die unterschiedlich hoch steigen.

Erklärung: Der schwarze Stift ist ein Gemisch aus mehreren Farbstoffen. Die blauen Farbstoffe haften schwächer an der stationären Phase als die gelben und werden deshalb von der mobilen Phase weiter nach oben getragen.

Aufgabentyp 3: Auswertung und der Retentionsfaktor

Nachdem die Stoffe getrennt sind, müssen wir herausfinden, um welche Substanzen es sich handelt. Die einfachste Methode ist der direkte Vergleich: Man lässt bekannte Referenzproben (Reinstoffe) auf derselben Platte mitlaufen. Wenn ein unbekannter Fleck genau auf der gleichen Höhe landet wie die Referenzprobe, handelt es sich sehr wahrscheinlich um denselben Stoff.

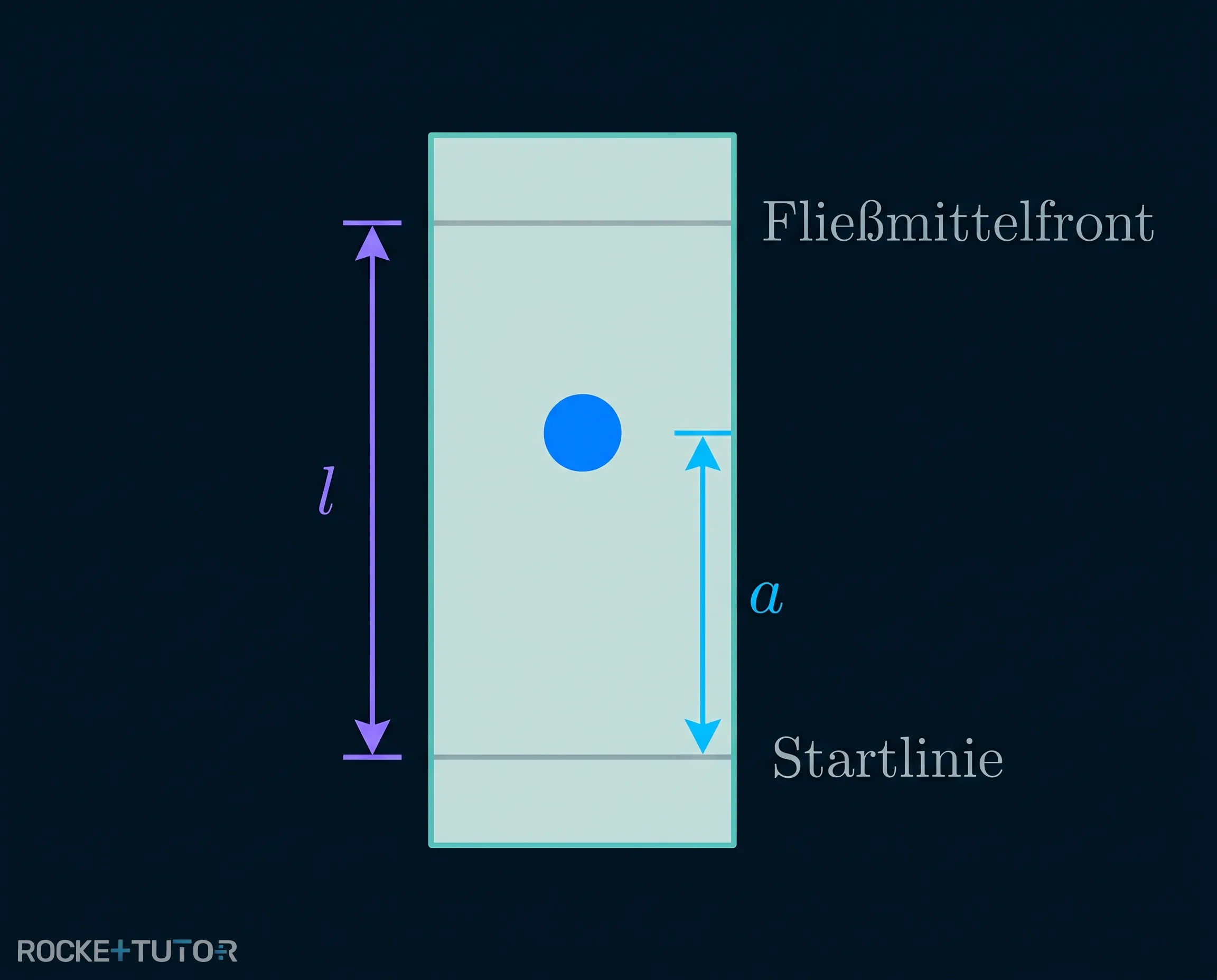

Für eine präzise mathematische Auswertung berechnet man den Retentionsfaktor ($R_f$-Wert). Dieser Wert gibt an, wie weit eine Substanz im Verhältnis zum Fließmittel gewandert ist. Unter exakt gleichen Versuchsbedingungen ist dieser Wert für einen bestimmten Stoff immer konstant, egal wie lang die Platte ist.

Die Formel lautet:

$R_f = \frac{\textcolor{#08BFFF}{a}}{\textcolor{#9570FF}{l}}$

Dabei ist $a$ die Strecke von der Startlinie bis zur Mitte des Substanzflecks und $l$ die Strecke von der Startlinie bis zur Fließmittelfront.

Schritt-für-Schritt-Anleitung

1. Fließmittelfront messen: Miss den Abstand von der Startlinie bis zur obersten Markierung des Lösungsmittels. Das ist die Strecke $\textcolor{#9570FF}{l}$.
2. Substanzstrecke messen: Miss den Abstand von der Startlinie bis genau zur Mitte des gewanderten Substanzflecks. Das ist die Strecke $\textcolor{#08BFFF}{a}$.
3. Rf-Wert berechnen: Teile die Substanzstrecke durch die Fließmittelfront mithilfe der Formel $R_f = \frac{\textcolor{#08BFFF}{a}}{\textcolor{#9570FF}{l}}$. Der Wert hat keine Einheit und liegt immer zwischen 0 und 1.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Stationäre Phase: Die ruhende Schicht (z. B. Kieselgel), an der die Stoffe haften.
• Mobile Phase (Fließmittel): Die Flüssigkeit, die nach oben wandert und die Stoffe mitreißt.
• Wichtige Regeln: Startlinie mit Bleistift zeichnen, Startlinie darf nicht ins Fließmittel tauchen, Kammer geschlossen halten.
• Rf-Wert: Berechnet sich aus $R_f = \frac{\textcolor{#08BFFF}{a}}{\textcolor{#9570FF}{l}}$ und hilft bei der eindeutigen Identifizierung von Stoffen.
