Signaleigenschaften und experimentelle Überprüfung einfach erklärt

Stell dir vor, du hältst eine angenehm warme Tasse Tee in den Händen. Kurz darauf berührst du aus Versehen eine glühend heiße Herdplatte. Dein Gehirn weiß sofort: Das eine ist gemütlich, das andere ist gefährlich!

Aber hier ist das Verrückte: Die elektrischen Signale, die deine Hand an dein Gehirn sendet, sehen in beiden Fällen exakt gleich aus. Wie kann dein Gehirn also den Unterschied zwischen „warm“ und „heiß“ erkennen? In diesem Artikel schauen wir uns die Signaleigenschaften und experimentelle Überprüfung genauer an. Du wirst lernen, wie Nervenzellen geheime Botschaften verschlüsseln und mit welchem genialen Trick Forscher diese Signale messen können.

Vorwissen

• Aktionspotenzial: Das elektrische Signal einer Nervenzelle, bei dem sich die Spannung kurzzeitig auf etwa $+30 \text{ mV}$ ändert. Beispiel: Wenn eine Nervenzelle „feuert“, sendet sie ein Aktionspotenzial den Nerv entlang.
• Schwellenpotenzial: Die magische Grenze (ca. $-55 \text{ mV}$), die überschritten werden muss, damit ein Signal ausgelöst wird. Beispiel: Ein Reiz, der die Spannung nur auf $-60 \text{ mV}$ anhebt, ist zu schwach und löst kein Signal aus.

Aufgabentyp 1: Signaleigenschaften und experimentelle Überprüfung auswerten

Nervenzellen funktionieren wie Dominosteine. Wenn du einen Dominostein nur ganz leicht antippst (unter dem Schwellenpotenzial), passiert gar nichts. Wenn du ihn aber stark genug antippst, fällt er um. Dabei ist es völlig egal, ob du ihn gerade so stark genug oder mit voller Wucht antippst – er fällt immer auf die exakt gleiche Weise um.

Das nennen wir das Alles-oder-Nichts-Prinzip. Sobald ein Reiz stark genug ist, feuert die Nervenzelle ein Aktionspotenzial ab. Dieses Signal hat immer die gleiche Höhe (Amplitude von ca. $+30 \text{ mV}$) und die gleiche Dauer. Es gibt keine „halben“ oder „doppelt so großen“ Aktionspotenziale.

Aber wie meldet die Nervenzelle dem Gehirn dann einen extrem starken Schmerz?

Da die Nervenzelle das Signal nicht größer machen kann, macht sie es einfach häufiger. Stell dir ein Warnblinklicht vor: Um mehr Gefahr zu signalisieren, wird das Licht nicht heller, sondern es blinkt schneller.

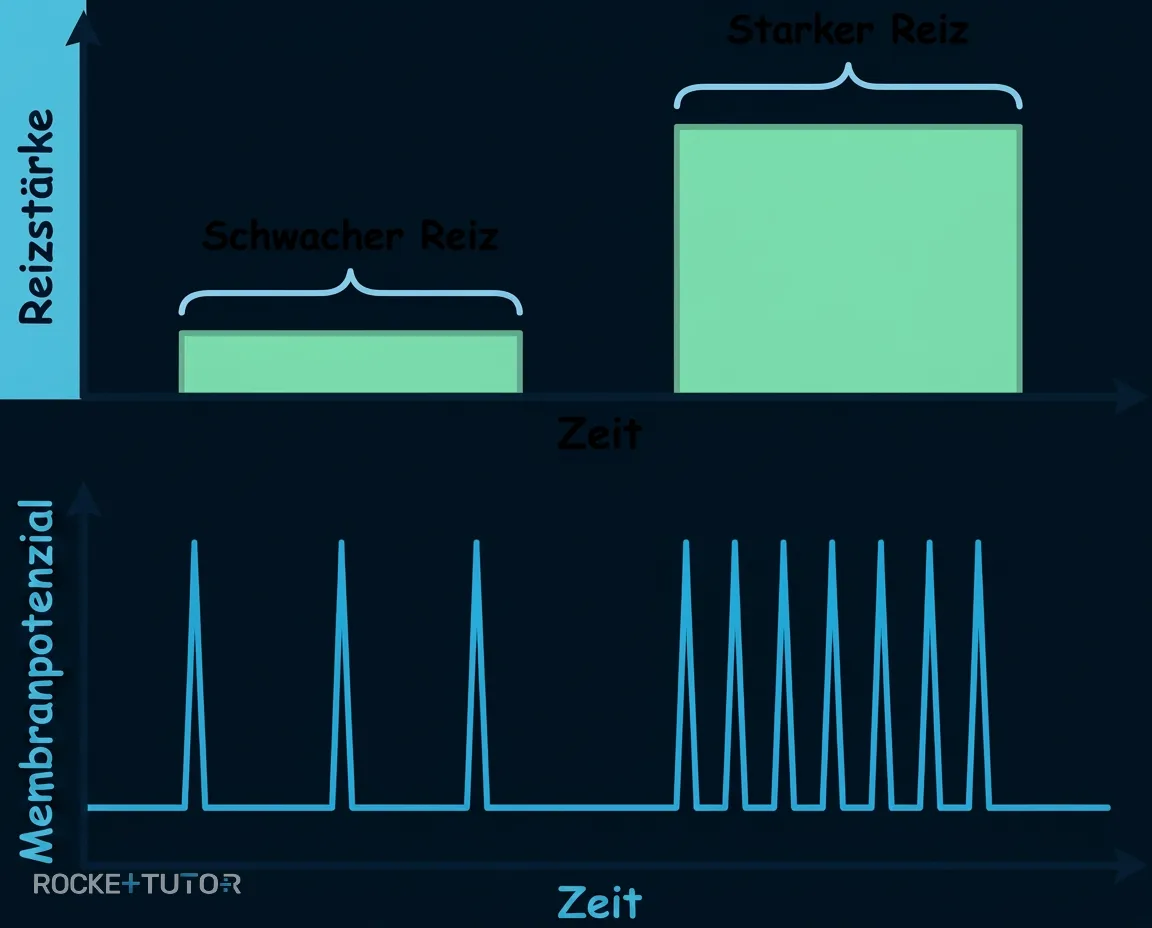

Je stärker der Reiz (z. B. die heiße Herdplatte), desto mehr Aktionspotenziale werden pro Sekunde abgefeuert. Das nennt man Frequenzcodierung. Die Information über die Stärke des Reizes steckt also in der Anzahl der Signale pro Zeit, nicht in ihrer Größe.

Wir wissen nun, dass die ganze Nervenzelle nach dem Alles-oder-Nichts-Prinzip arbeitet. Aber woher wissen Forscher, was genau an den winzigen Ionenkanälen (den „Türen“ in der Zellmembran) passiert?

Um das herauszufinden, haben die Forscher Erwin Neher und Bert Sakmann die Patch-Clamp-Technik erfunden. „Patch“ bedeutet Flicken oder Stückchen, und „Clamp“ bedeutet festklemmen.

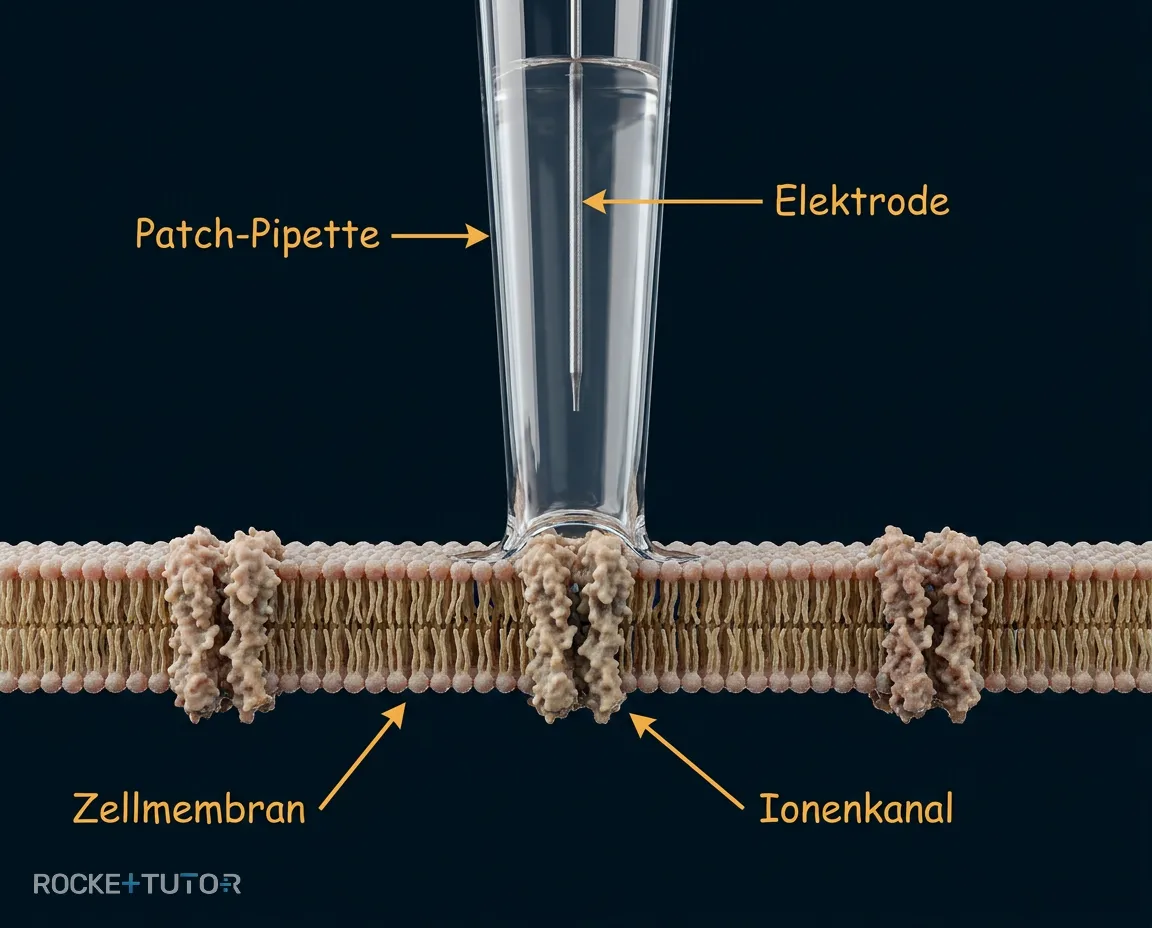

Stell dir vor, du hast einen mikroskopisch kleinen Staubsauger. Die Forscher nehmen ein winziges Glasröhrchen (die Patch-Pipette), das an der Spitze nur etwa $1 \ \mu\text{m}$ (Mikrometer) dünn ist. Sie setzen dieses Röhrchen auf die Zellmembran und saugen ein winziges Stückchen der Membran an.

Der Trick dabei: Dieses angesaugte Stückchen ist so klein, dass sich darin oft nur ein einziger Ionenkanal befindet! Nun können die Forscher die Spannung künstlich verändern und messen, ob Strom durch diese einzelne Tür fließt.

Experiment: Messung eines einzelnen Ionenkanals

Zweck: Nachweis, dass sich einzelne Ionenkanäle wie digitale Schalter (auf/zu) verhalten.

Materialien: Eine extrem feine Glas-Kapillare (Patch-Pipette), leitfähige Flüssigkeit, eine Silberdraht-Elektrode, ein hochpräzises Strommessgerät, eine lebende Zelle.

Vorgehen:

1. Die Patch-Pipette wird mit der leitfähigen Flüssigkeit und dem Silberdraht gefüllt.
2. Die Pipette wird vorsichtig auf die Zellmembran aufgesetzt.
3. Durch leichten Unterdruck (Ansaugen) wird ein winziges Membranstück mit einem einzelnen Kanal isoliert und abgedichtet.
4. Die Spannung an der Membran wird künstlich über das Schwellenpotenzial erhöht (depolarisiert).
5. Das Messgerät zeichnet den fließenden Strom in Pikoampere ($\text{pA}$) auf.

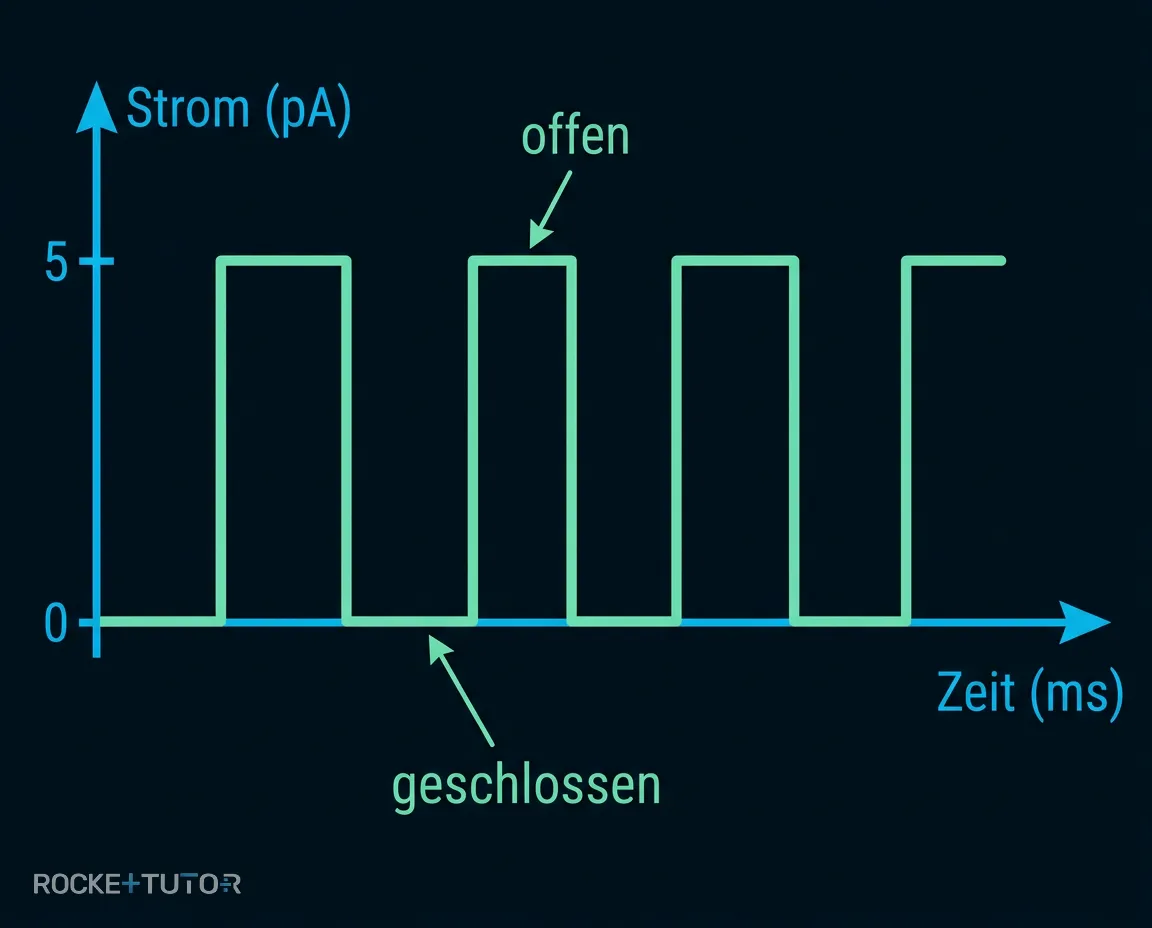

Beobachtung: Solange die Spannung unter dem Schwellenwert liegt, wird kein Strom gemessen ($0 \text{ pA}$). Sobald die Spannung den Schwellenwert überschreitet, springt der Stromfluss schlagartig auf einen festen Wert (z. B. $5 \text{ pA}$) und fällt kurz darauf wieder schlagartig auf $0 \text{ pA}$ zurück. Das Messgerät zeichnet ein eckiges Muster auf.

Erklärung: Das eckige Muster beweist, dass der Ionenkanal nur zwei Zustände kennt: Er ist entweder komplett geschlossen (kein Strom) oder komplett offen (voller Strom). Es gibt kein „halb offen“. Dieses binäre Verhalten des einzelnen Kanals ist der molekulare Grund für das Alles-oder-Nichts-Prinzip der gesamten Zelle.

Schritt-für-Schritt-Anleitung

In Klausuren musst du oft Diagramme auswerten und entscheiden, welcher Reiz stärker war. Nutze dafür diesen einfachen Plan:

1. Überprüfe die Höhe (Amplitude) der Signale.
2. Zähle die Signale (Frequenz) in einem bestimmten Zeitabschnitt.
3. Vergleiche und schlussfolgere anhand der Frequenzcodierung.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

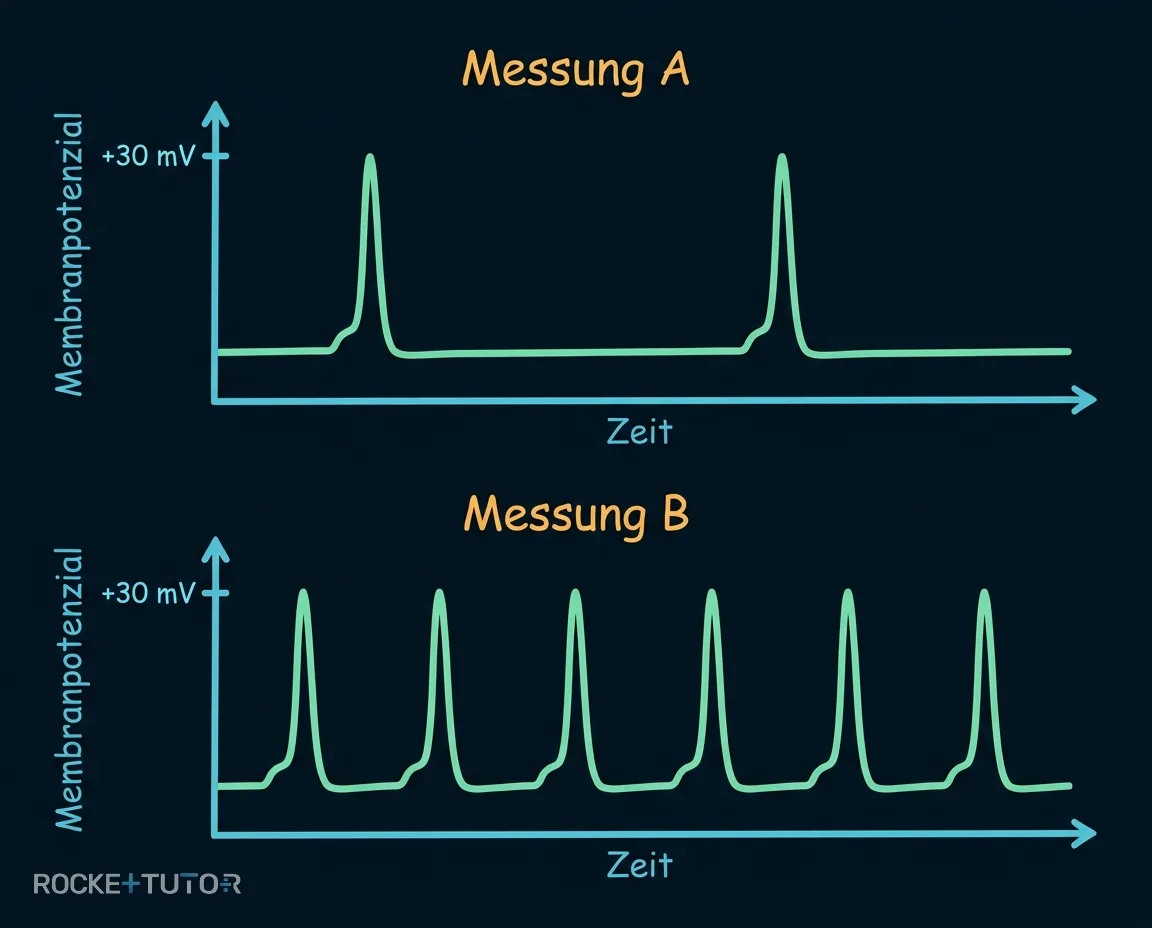

Ein Forscher misst die elektrischen Signale an der Hand eines Patienten. Im ersten Versuch (Messung A) berührt der Patient einen lauwarmen Gegenstand. Im zweiten Versuch (Messung B) berührt er einen sehr heißen Gegenstand.

Begründe anhand der Frequenzcodierung, welches Diagramm zu welchem Versuch gehört.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Überprüfe die Höhe (Amplitude)

   In beiden Messungen (A und B) erreichen die Spitzen der Aktionspotenziale exakt die gleiche Höhe. Das bestätigt das Alles-oder-Nichts-Prinzip.

2. 2
   Schritt 2
   Zähle die Signale (Frequenz)

   In Messung A sehen wir nur $2$ Signale im gleichen Zeitraum. In Messung B sehen wir $6$ Signale.

3. 3
   Schritt 3 · Ergebnis
   Vergleiche und schlussfolgere

   Da die Reizstärke durch die Anzahl der Signale pro Zeit (Frequenz) codiert wird, bedeutet eine höhere Frequenz einen stärkeren Reiz.

Ergebnis:

Messung B gehört zu dem sehr heißen Gegenstand, da hier die Frequenz der Aktionspotenziale deutlich höher ist als bei Messung A (lauwarmer Gegenstand). Das macht biologisch Sinn. Ein heißer Gegenstand ist gefährlicher und erfordert eine dringendere Warnung an das Gehirn, was durch das schnelle „Feuern“ der Nervenzelle erreicht wird.

---

Wichtige Erkenntnisse

• Alles-oder-Nichts-Prinzip: Ein Aktionspotenzial wird entweder komplett oder gar nicht ausgelöst. Es hat immer die gleiche Höhe und Dauer.
• Frequenzcodierung: Die Stärke eines Reizes wird nicht durch die Größe des Signals übertragen, sondern durch die Anzahl der Signale pro Sekunde (Frequenz).
• Patch-Clamp-Technik: Eine Methode mit einer winzigen Glaspipette, um den Stromfluss durch einen einzelnen Ionenkanal zu messen.
• Binäre Kanäle: Die Patch-Clamp-Technik beweist, dass Ionenkanäle nur zwei Zustände kennen: komplett offen oder komplett geschlossen.
