Rasterelektronenmikroskopie (REM) einfach erklärt: Funktion

Hast du dich jemals gefragt, wie der Staub in deinem Zimmer aus der Nähe aussieht? Wenn wir ihn extrem stark vergrößern, entdecken wir plötzlich kleine, fast außerirdisch wirkende Monster mit haarigen Beinen und panzerartigen Körpern: die Hausstaubmilben.

Um solche atemberaubenden, dreidimensionalen Bilder von winzigen Oberflächen zu machen, reicht ein normales Lichtmikroskop nicht aus. Dafür brauchen Wissenschaftler ein spezielles Gerät: das Raster-Elektronenmikroskop (REM). In dieser Lektion zur Rasterelektronenmikroskopie (REM) lernst du, wie dieses Gerät funktioniert, warum biologische Proben dafür vergoldet werden müssen und warum die bunten Mikroskop-Bilder in Zeitschriften eigentlich eine kleine Lüge sind.

Vorwissen

• Transmissions-Elektronenmikroskop (TEM): Ein Mikroskop, das Elektronen durch hauchdünne Schnitte einer Probe schießt. Es zeigt das Innere von Zellen in 2D.

  Beispiel: Mit dem TEM kannst du die inneren Membranstapel eines Chloroplasten sehen.

• Elektronen statt Licht: Elektronen haben eine viel kürzere Wellenlänge als Licht. Dadurch können wir viel kleinere Dinge scharf sehen (höhere Auflösung).

Aufgabentyp 1: Wie funktioniert ein Raster-Elektronenmikroskop (REM)?

Das Raster-Elektronenmikroskop (REM), oft auch einfach SEM (Scanning Electron Microscope) genannt, ist der Spezialist für Oberflächen. Während das TEM durch eine Probe hindurchschaut, schaut sich das REM die Probe nur von außen an. Das Ergebnis ist ein extrem detailreiches, dreidimensionales Bild mit einer sehr hohen Tiefenschärfe (das bedeutet, dass sowohl der Vordergrund als auch der Hintergrund scharf abgebildet werden).

Damit das funktioniert, muss die Probe vorbereitet werden. Biologische Proben (wie ein Blatt oder ein Insekt) bestehen hauptsächlich aus Wasser und Kohlenstoff. Wenn man Elektronen darauf schießt, würden sie einfach stecken bleiben oder die Probe zerstören. Deshalb nutzt man die Goldbedampfung.

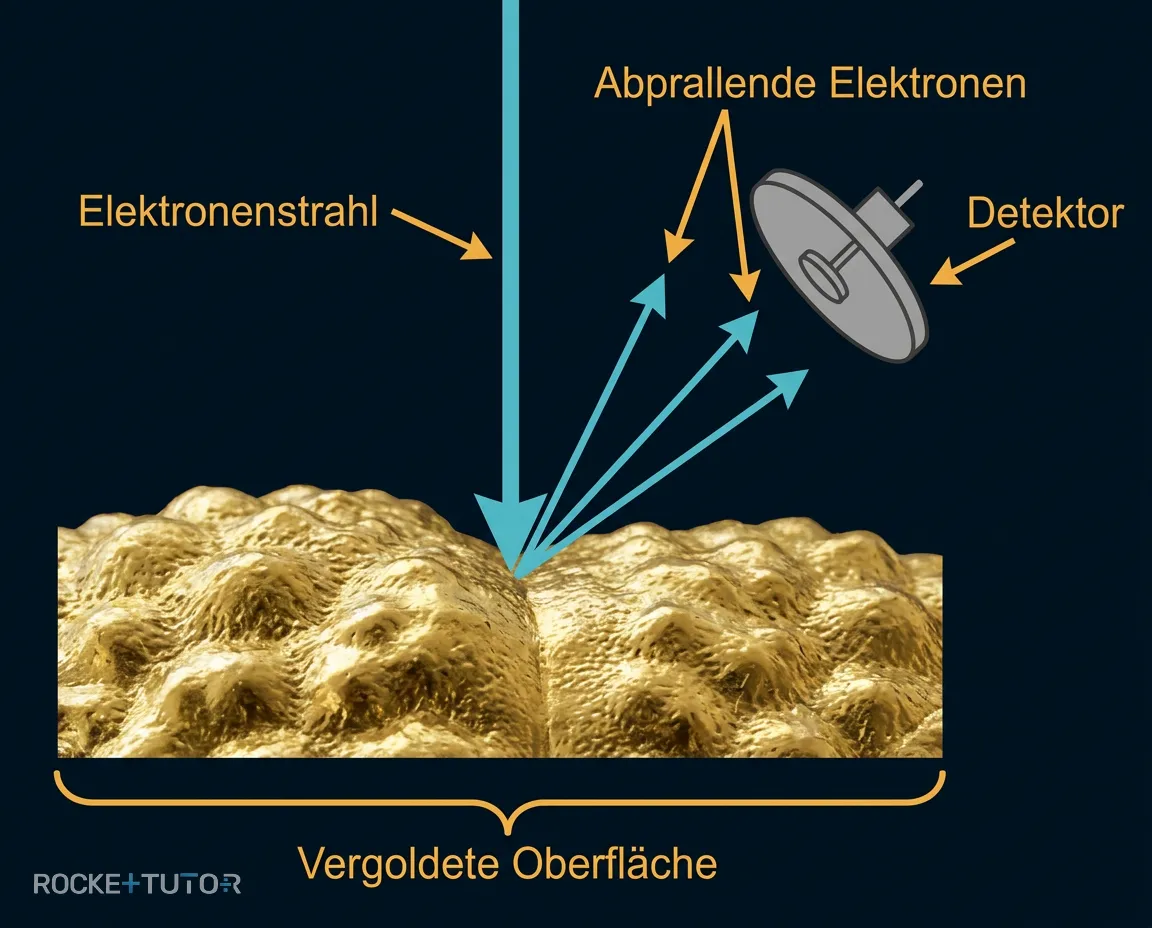

Die Probe wird mit einer hauchdünnen Schicht aus Gold überzogen. Gold ist ein Metall und wirkt für Elektronen wie ein Spiegel.

Wenn das Mikroskop nun eingeschaltet wird, passiert Folgendes:

1. Ein feiner Elektronenstrahl wird auf die Probe geschossen.
2. Der Strahl tastet die vergoldete Oberfläche Punkt für Punkt ab. Dieses systematische Abtasten nennt man Rastern.
3. Die Elektronen prallen von der Oberfläche ab und werden von einem Detektor aufgefangen.

Je nachdem, ob der Strahl gerade auf einen Berg oder in ein Tal der Oberfläche trifft, prallen mehr oder weniger Elektronen ab. Ein Computer setzt diese Informationen dann zu einem perfekten 3D-Bild zusammen. Die Auflösungsgrenze liegt dabei typischerweise bei winzigen $50 \text{ nm}$, bei High-End-Geräten sogar bei bis zu $10 \text{ nm}$!

Aufgabentyp 2: Oberflächen betrachten und Farben verstehen

Nicht für jede Oberfläche braucht man ein riesiges Elektronenmikroskop. Wenn du dir die Oberfläche eines ganzen Käfers oder einer Blüte ansehen willst, reicht oft eine Stereolupe (Binokular). Sie funktioniert mit normalem Licht und vergrößert bis zu $40\text{x}$. Das REM hingegen nutzt man für die winzigsten Details, die für Licht unsichtbar sind.

Wenn du in Wissenschaftsmagazinen oder im Internet Bilder aus dem REM siehst, sind diese oft wunderschön bunt. Viren leuchten rot, Bakterien sind giftgrün und Blutzellen strahlen pink. Aber Vorsicht: Diese Farben sind nicht echt!

Man nennt sie Falschfarben. Warum macht man das?

• Elektronen haben keine Farbe: Der Detektor im REM misst nur, wie viele Elektronen abprallen. Viele Elektronen bedeuten "hell", wenige Elektronen bedeuten "dunkel". Das Originalbild eines REM ist also immer schwarz-weiß (Graustufen).
• Digitale Nachbearbeitung: Weil graue Bilder oft schwer zu deuten sind, färben Wissenschaftler die Bilder nachträglich am Computer ein. Das ist wie bei einem digitalen Malbuch. Die Farben helfen uns, verschiedene Strukturen (wie eine Zelle und ein Virus) besser voneinander zu unterscheiden.

Das perfekte Team: REM und TEM ergänzen sich perfekt. Willst du die äußere 3D-Struktur einer Darmzotte sehen? Nutze das REM. Willst du sehen, wie die Organellen im Inneren der Darmzotte aussehen? Nutze das TEM.

Schritt-für-Schritt-Anleitung

In Klausuren musst du oft erkennen, mit welchem Mikroskop ein Bild gemacht wurde. Nutze diesen Plan:

1. Prüfe, ob das Bild 3D (Oberfläche) oder ein flacher Schnitt ist.
2. Beurteile die Stärke der Vergrößerung.
3. Kontrolliere, ob die Farben echt oder Falschfarben sind.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• REM (Raster-Elektronenmikroskop): Erzeugt extrem detailreiche, dreidimensionale Bilder von Oberflächen.
• Goldbedampfung: Biologische Proben werden mit Gold überzogen, damit die Elektronen wie an einem Spiegel abprallen können.
• Rastern: Der Elektronenstrahl tastet die Oberfläche Punkt für Punkt ab.
• Falschfarben: Original-REM-Bilder sind immer schwarz-weiß. Bunte REM-Bilder wurden am Computer nachträglich eingefärbt.
• Der Unterschied: REM = 3D-Oberfläche (außen). TEM = 2D-Schnitt (innen).
